Speaker auf dem Mainboard

[Clodi]

Hallo zusammen,
Besitzte daß Aorus elite v2 Mainboard.
Kann man hier einen 4 pin Speaker montieren?
Das man eventuell Fehler auswerten kann, wenn welche auftreten?
Bei mir lag so ein kleiner Lautsprecher bei.
Danke scho mal für die Hilfe



[Anonymous_kiddy]

B450 oder B550?
Hast du schon im Handbuch nachgesehen?
Dort sollte das eigentlich ersichtlich sein.



[bisy]

Bei mir lag so ein kleiner Lautsprecher bei.

der liegt bei wenigen Board nur noch dabei

Kann man hier einen 4 pin Speaker montieren?

Nimm das Handbuch und guck rein, das steht da drin

Aber für dich, hier aus dem Handbuch



[Motorrad]

Bei mir lag so ein kleiner Lautsprecher bei.

Bei welcher Hardware lag er dabei? Was sagt das Handbuch zum Board und die Aufdrucke auf dem Board selber?



[Clodi]

B450 oder B550?
Hast du schon im Handbuch nachgesehen?
Dort sollte das eigentlich ersichtlich sein.

Das 550 I'm Handbuch ist nichts zu finden darüber leider.
Ich vermute ja der gehört da eigentlich nicht rein.



[bisy]

Das 550 I'm Handbuch ist nichts zu finden darüber leider.

doch ist es
https://download.gigabyte.com/FileList/Manual/mb_manual_b550-aorus-elite-ax-v2_e.pdf
Seite 18



[Claus45]

Im englischen manual ist auf Seite 15 der Anschluß des speakers am F-Panel beschrieben. Einfach den 4 poligen Stecker auf den 4 poligen Anschluß stecken. Er hat ja zwei Drähte, wenn da einer schwarz ist, dann ist das der auf den Minus Anschluß kommt. Ist aber hier beim LS total egal



[Motorrad]

Bei welcher Hardware lag er dabei?

Lag der Speaker dem Mainboard bei? Wenn ja, dann wird er wohl für das Board gedacht sein!



[Clodi]

Bei welcher Hardware lag er dabei? Was sagt das Handbuch zum Board und die Aufdrucke auf dem Board selber?

Er war direkt bei dem Mainboard dabei in der Verpackung

der liegt bei wenigen Board nur noch dabei


Nimm das Handbuch und guck rein, das steht da drin

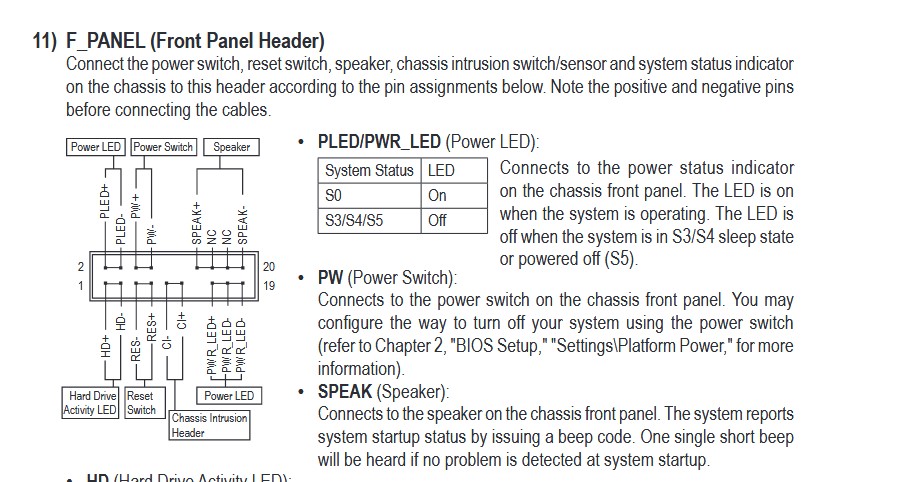

Aber für dich, hier aus dem Handbuch
Anhang anzeigen 1134256
der leigt bei wenigen Board nur noch dabei

Perfekt hab auf dem Board gesucht! Dan ke für die Hilfe

Ergänzung (15. Oktober 2021)

Im englischen manual ist auf Seite 15 der Anschluß des speakers am F-Panel beschrieben. Einfach den 4 poligen Stecker auf den 4 poligen Anschluß stecken. Er hat ja zwei Drähte, wenn da einer schwarz ist, dann ist das der auf den Minus Anschluß kommt. Ist aber hier beim LS total egal

Danke dir



[Neodar]

Tja ja, wenn man einfach mal Handbücher lesen würde... aber das ist ja so 80er Jahre, nicht wahr?



[Der Lord]

aber das ist ja so 80er Jahre

Also ich habe damals mehr Handbücher gelesen als heute. Irgendwann weiß man halt wie's läuft.. und wenn man's nicht weiß, sollte man, wie du schon angedeutet hast, einfach mal ins Handbuch schauen. 👍

Er war direkt bei dem Mainboard dabei in der Verpackung

Kann man hier einen 4 pin Speaker montieren?

Ich möchte ja jetzt wirklich nicht hochnäsig klingen, aber es liegt doch nahe, dass der beiliegende Speaker dann vermutlich auch auf's Mainboard passt. Ist ja nun nicht so, dass dem Mainboard ne Haarbürste oder ein Topfdeckel beilag, wo man sich die Frage dann zurecht stellen darf.



[Clodi]

Tja ja, wenn man einfach mal Handbücher lesen würde... aber das ist ja so 80er Jahre, nicht wahr?

Habe gelesen aber nicht gefunden. Dumme Kommentare kannst dir sparen!



[HisN]

Meistens ist es auch auf dem Board aufgedruckt, sieht man wenn man Reset und Power-Switch ansteckt... eigentlich.



[Cardhu]

der liegt bei wenigen Board nur noch dabei

Die waren ja auch fast immer bei den Gehäusen dabei und quasi so gut wie nie bei den Boards
