SSD Rahmen mit Anschluss Position wie HDD

[snakesh1t]

Hallo,

wir wollen mehrere All-In-One PCs von HP (ProOne 440 G1) mit SSDs ausstatten.
Habe jetzt festgestellt, dass ich mit keinem 2,5" auf 3,5" Rahmen zurecht komme, den ich vorliegen habe.
Die meisten Rahmen verlagern die SSD in die Mitte des 3,5" Rahmens, was aber die SATA-Ports verschiebt.
Da der AIO-PC einen festpositionierten Anschluss + 3,5" Rahmen (leider ohne 2,5" Löcher......) hat, kann ich nicht einfach wie bei nem PC das SATA Kabel + Strom anders verlegen.

Daher suche ich einen 2,5" auf 3,5" Rahmen, der die Position der SSD so legt, dass sie den Anschlüssen einer 3,5" HDD gleicht.

Vielleicht hatte ja schon jemand das Problem und kann mir einen Rahmen empfehlen....ist ja nicht Herstellerabhängig.



[Tamron]

Leg die einfach dahin und fertig. Rahmen ist unnötig.



[snakesh1t]

@Kr1ller es handelt sich NICHT um einen Desktop PC sondern um einen All-In-One PC!
Ausserdem ist es nicht für private Zwecke sondern im gewerblichen Umfeld.
Sprich: keine (allzu) gebastelte Lösung!



[Ilsan]

https://www.gekko-computer.de/Festp...sMFoUQgwgw2Dn4eyD9CR-qd1ye4bXU7hoCAJ4QAvD_BwE

bekommst als Chinanachbau aber auch schon für unter 10euro inkl. versand



[Tr1ppellink]

Meinst du was in dieser Richtung?
Link



[yaegi]

sowas brauchst du:
https://de.aliexpress.com/item/Sing...-USB-3-0-External-Hard-Drive/32736663505.html

haben wir hier in der firma auch. ich guck gleich mal welcher hersteller das war.

edit - tadaa:
https://www.amazon.de/Kingston-SNA-DC2-35-DriveCarrier-Einbaurahmen/dp/B00CMEDV1M



[T3Kila]

Sowas zum Beispiel :

Geizhals Icy Box
Amazon

Wenn Du günstig ran kommst sind die WD Raptor Kühler / Adapter auch passend
Ebay WD Raptor



[Wilhelm14]

Davon dann die "Single" Variante. Dort scheinen die 2,5er Anschlüsse wie bei 3,5er positioniert zu sein.
https://www.corsair.com/de/de/Kateg...nenten/SSDs/SSD-Mounting-Bracket/p/CSSD-BRKT1

oder https://www.amazon.de/dp/B00UN550AC
oder https://www.amazon.de/dp/B07G47D767

Warum nicht die "fehlenden" Löcher im 3,5er Rahmen selber bohren, damit die 2,5er passt? "Gebastelt" finde ich das nicht.



[Groug]

Die sind recht brauchbar: Sabrent Festplatten - Zubehör Rahmen 2.5”. Sind auch für Hot-Swap-Einschübe -> Ist wie eine 3,5 Platte von den Verschraubungen und Anschlüssen.



[snakesh1t]

Noch mal: es geht grundsätzlich nicht darum eine SSD 2,5" in einen 3,5" Slot zu verbauen!
Ich brauche einen Rahmer der exakt die gleiche Position der SATA-Ports wie eine 3,5" HDD gewährleistet.
"Müsste passen" oder co. ist zu ungenau.

Aber einige gute Vorschläge und Empfehlungen kamen ja!
Ich schaue da mal durch, schon mal dankeschön an euch!



[floert]

Dann würde ich diesen hier nehmen, so viel nehmen sich die genannten eh nicht, aber der hier ist mMn der beste



[VmaxGunni]

hier passen 2 SSD rein
https://www.voelkner.de/products/29...MI0sO2usX14QIVDJ53Ch29VwWEEAQYAiABEgIUk_D_BwE



[snakesh1t]

@floert Zum Verständnis und wie wie ich jetzt schon 3x sagte: es geht um die Position des SATA-Anschlusses!
Dieser ist fest vorgegeben durch den Rahmen des AIO-PCs!
Dein geposteter Rahmen positioniert die SSD mittig auf dem 3,5" Rahmen.
Das sieht man auf dem Bild Nr. 5.
Wenn du eine SSD in deinen genannten Rahmen einbaust und dann in den Rahmen des AIO-PCs einbaust, dann ist die Position des SATA-Slots nicht die gleiche wie die einer HDD.
Da die SSD mittig liegt!



[Evil E-Lex]

Startech bietet sowas an. Sieht sogar aus wie eine Festplatte.

Aus der Beschreibung:

Mit dem Adaptergehäuse können Sie in jeder Anwendung, für die normalerweise ein 3,5-Zoll-Laufwerk erforderlich wäre, z. B. Desktop-Gehäuse, Backplane oder Dockingstation, eine 3,5-Zoll-Festplatte durch ein 2,5-Zoll-SSD/HDD ersetzen. Das Gehäuse hat dieselben Dimensionen wie eine standardmäßige 3,5-Zoll-Festplatte, einschließlich Montagepunkte und SATA-Anschlussstellen.



[floert]

@snakesh1t : Ich war der Meinung dass das mit diesem Rahmen funktioniert, habe so einen einmal in einen Lenovo AIO PC eingebaut und dort hat es funktioniert, aber das erwähnte Startech oder auch das Kingston müssten auch funktionieren

Ergänzung (29. April 2019)

Ach ne, das war damals ein OCZ Teil und das war länger



[peljotha]

Schaut Euch doch mal eine 2,5 und eine 3,5 Zoll HDD an! Die Lage der S-ATA und Strom-Anschlüsse sind bei beiden Laufwerken vom rechten Rand und von unten gleich weit entfernt. Es kann keinen Rahmen geben, der die 2,5 Zoll HDD mit den Anschlüssen an die gleiche Stelle bringt, da der dann keine Seitenwand und keinen Boden haben darf.



[mkossmann]

@peljotha: Du hast nur recht unter der Voraussetzung, dass das Gehäuse/der Rahmen keine interne Verkabelung enthält. Und selbst dann könnte man sich noch eine Lösung vorstellen, wo der Rahmen die 2,5" Platte nur mit zwei Schrauben an der linken Seite hält und somit im Anschlussbereich keine Seitenwand und kein Boden vorhanden ist. Mechanisch möglicherweise fragil, aber ausreichend.



[peljotha]

Es muss ja aber eine Lösung geben, da es das Gerät auch mit SSD zu kaufen gibt.



[Computer95]

Hallo Leute brauch mal Hilfe habe mir eine 2.5 Zoll Festplatte gekauft dazu ein Rahmen und bei dem Rahmen waren 6 kleine Schwarze Schrauben mit flachen Kopf und 12 Silberne mit einem zylinderartigen Kopf dabei. Welche Schrauben benutze ich jetzt um meine 2.5 Zoll Festplatte von unten aus an den 3.5 Zoll Rahmen zu schrauben ?
Dankeschön.

Ergänzung (18. November 2019)

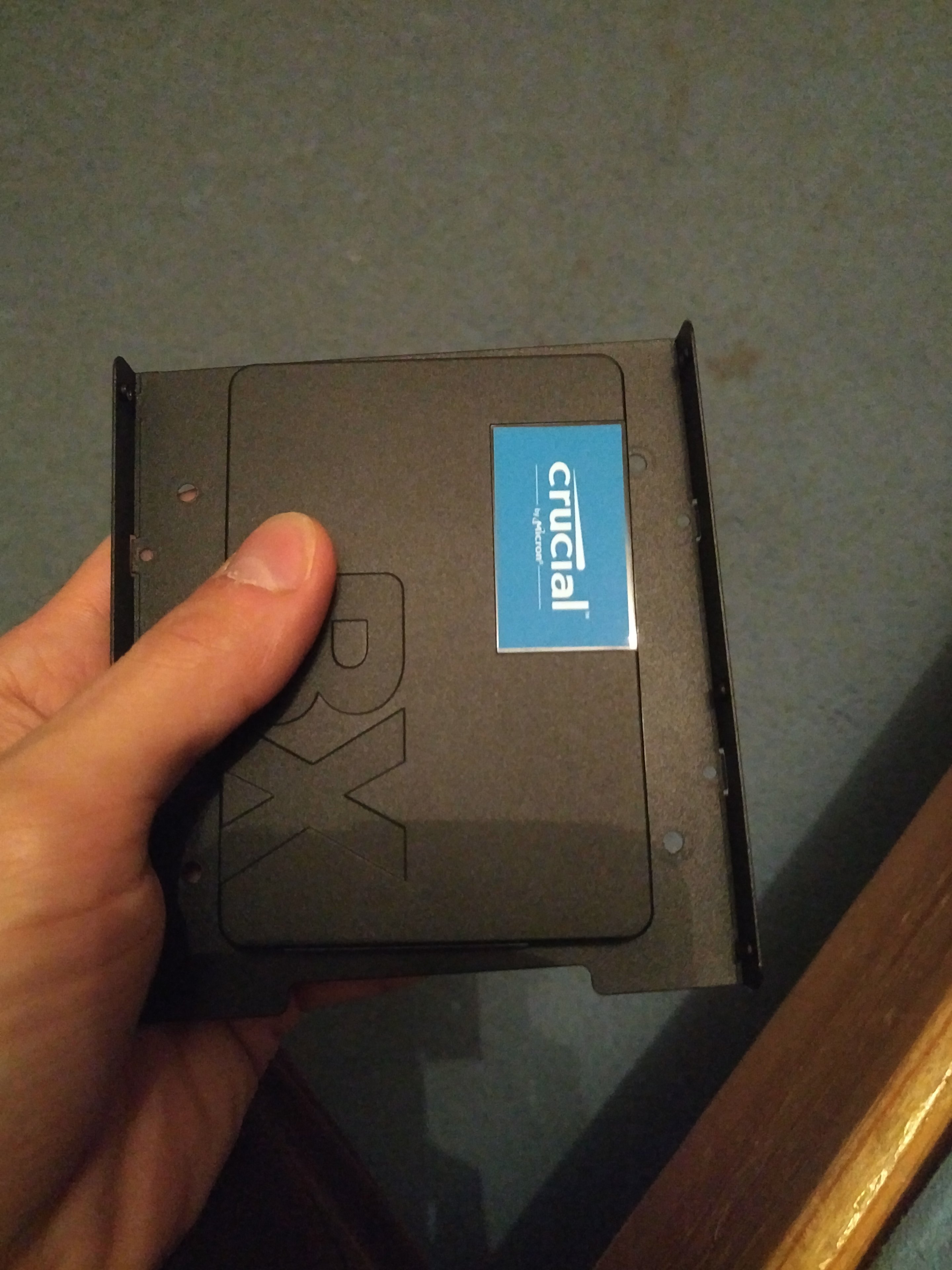

Bild der SSD 2.5 Zoll Plus Rahmen 2.5/3.5 Zoll

Ergänzung (18. November 2019)

Bild für bessere Hilfeleistung

Ergänzung (18. November 2019)

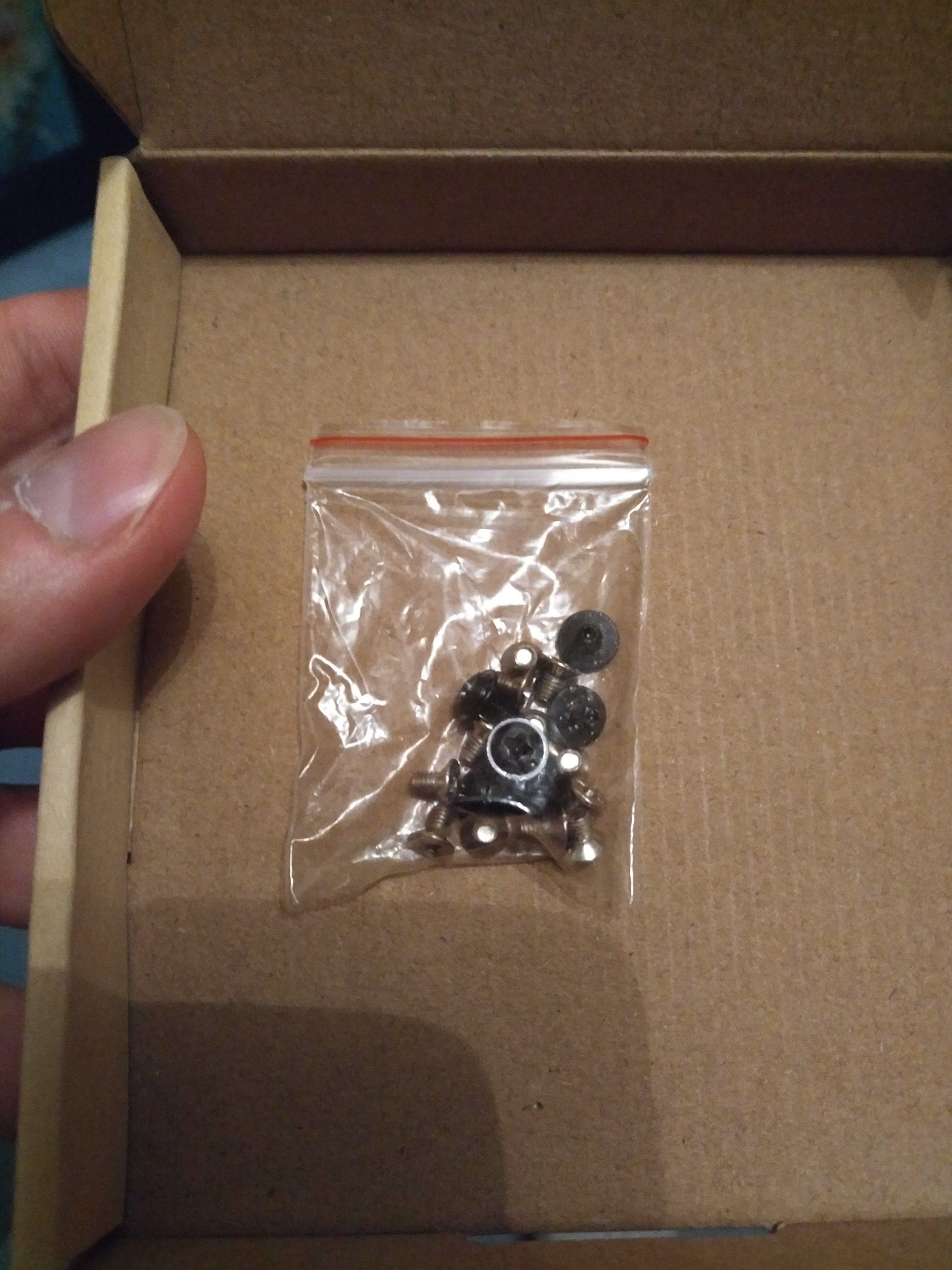

Bild der Schrauben die mitgeliefert wurden



[Wilhelm14]

Ohne deine Schrauben jetzt zu kennen, die haben verschiedene Durchmesser und vor allem Steigungen ("feiner", "gröber"). Versuche je eine Sorte mit den Fingern in die SSD zu Schrauben. Die Sorte, die sich leicht reindrehen lässt ist die richtige, die, die das Gewinde neu schneiden will und schwer geht, ist die falsche. 🙂
Ob der Kopf jetzt flach oder konisch ist, ist erstmal egal.

PS: Bei SSD unbedigt darauf achten, dass die Schrauben nicht zu lang sind und sich nach sonstwo bohren wollen.
