rumpel01 schrieb:
da PCIe 2 beide Schienen verwendet.
Du siehst doch selber in der Darstellung, daß das so nicht mit den Abgriffen funktioniert!

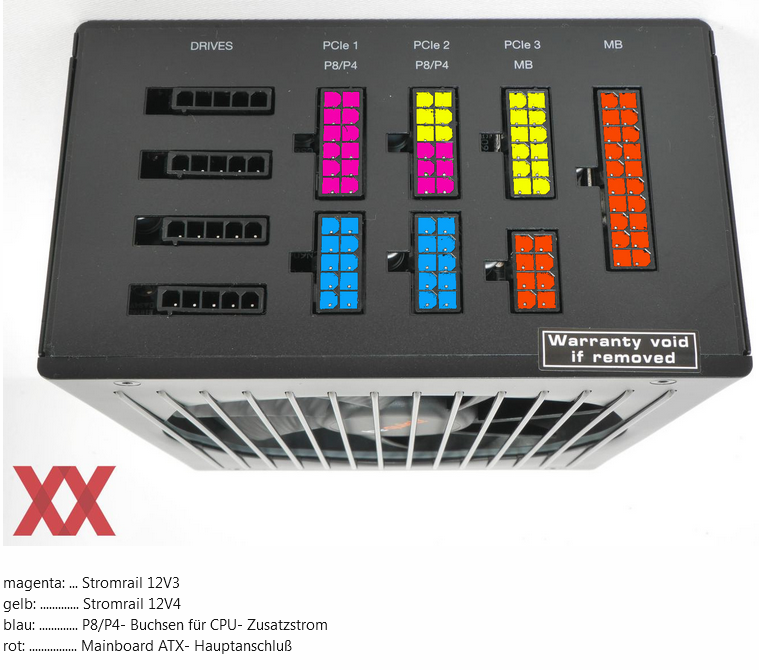

An dem Netzteil- Port PCIe 2 werden dir zwei Buchsen mit jeweils sechs Pins für deine Anwendungen bereitgestellt. Die eine Sechserbuchse ist dabei an die Rail 12V3 angeschlossen und die andere Sechserbuchse an die Rail 12V4.
Wenn du dort nun ein Doppelkabel einsteckst, dann bedienen sich halt die einen sechs Kabel des Doppelkabelstrangs an der Stromrail 12V3 und die anderen sechs Kabel an der Rail 12V4.

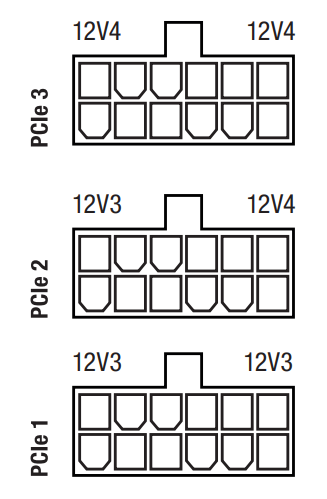

Die drei gezeigten Ports PCIe 1 bis 3 sind allesamt Doppelbuchsen, bei denen die beiden Hälften nur äußerlich in Form einer gemeinsamen Kunststoffwanne verbunden sind.
Daß am mittleren Port zwei verschiedene Stromrails angeboten werden hat nur taktische Gründe des Netzteildesigners um es Usern zu ermöglichen, mit einem einzigen Doppelkabel eine Grafikkarte mit zwei Strombuchsen aus beiden Rails mit Strom zu versorgen.
Würden dort an der mittleren Buchse beide Rails, wie auch immer, miteinander vermischt, dann würde das so auch aus dem Handbuch hervorgehen und die beiden Hälften des 12er- Ports wären dann auch nicht unterschiedlich beschriftet mit 12V3 und 12V4.
Stelle dir einfach die drei Doppelbuchsen so vor, als wären es sechs Einfachbuchsen, alle in einer Reihe angeordnet und jeweils mit ihrer Rail- Zugehörigkeit beschriftet! Dann käme auch niemand auf die Idee, daß da bei irgendwelchen der Buchsen die Rails elektrisch miteinander kombiniert werden würden.
Drei der Buchsen wären dann mit 12V3 und die anderen drei mit 12V4. Wenn man dort nun drei Kabel anschließen muß, dann wird immer eine der Rails von einem Kabel mehr angezapft!
Der Hersteller hätte ja auch alle sechs Buchsen als eine einzige Riesenbuchse ausführen können mit dann 36 Pins in einer Wanne und der eingesteckte Kabelbaum hätte dann 36 Leitungen, die in sechs PCIe- Grafikkartensteckern münden würden. Wären dann dort die beiden Rails überall miteinander verbunden, sodaß an den sechs PCIe- Steckern für das Endgerät immer beide Rails anliegen würden!? Natürlich nicht!
Lange Rede kurzer Sinn, schaut man in das Handbuch und es ist dort alles eindeutig beschrieben, dann sollte es keine Anreize für Mißverständnisse oder gar "Verschwörungstheorien " geben!
Schade hier, daß Bequiet für die etwas älteren Netzteile keine Handbücher (mehr) online anbietet!
max. war 370 Watt
