System Panel Anschlüsse

[DeviceX]

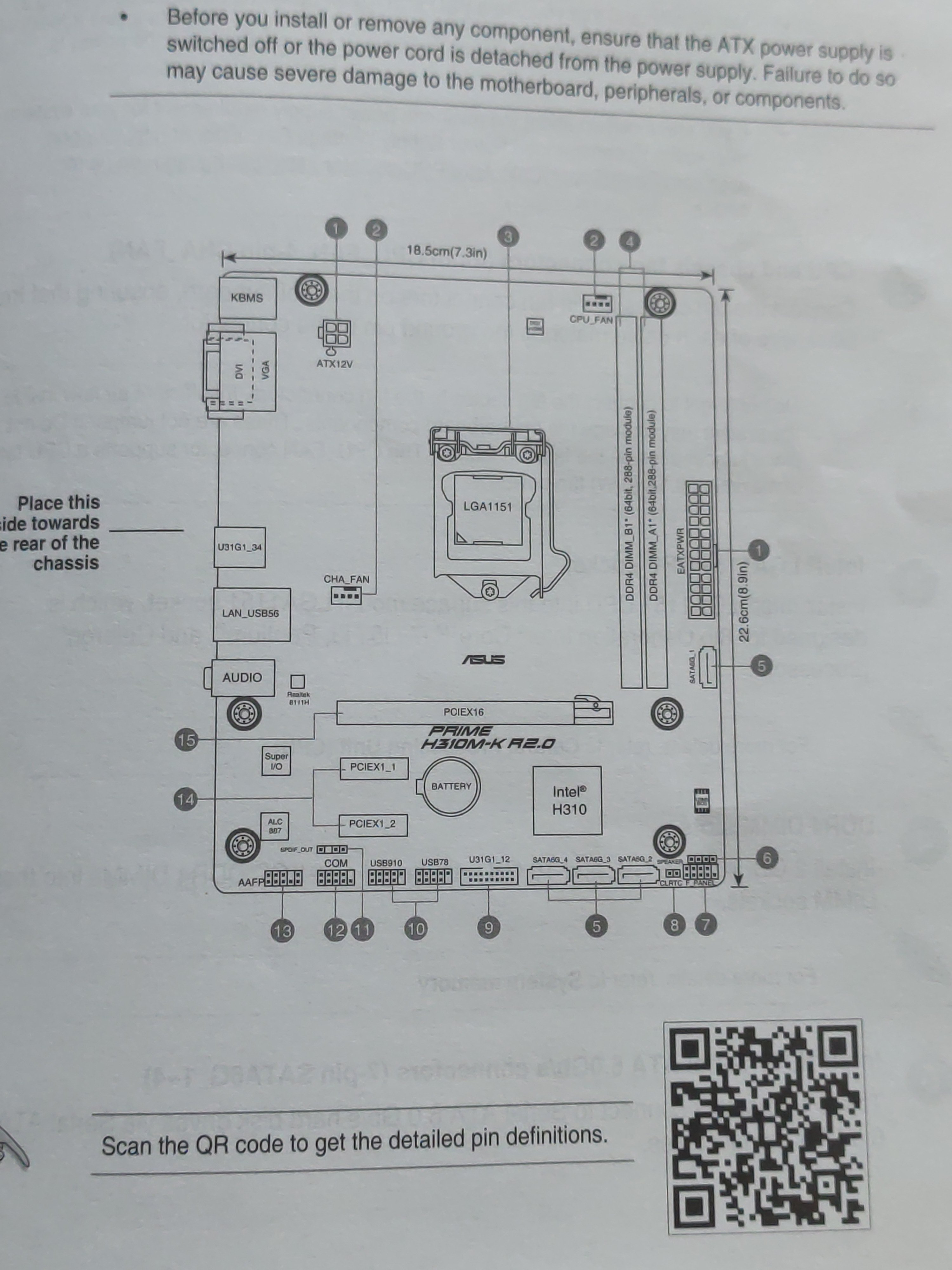

Hallo versuche gerade die Frontpanel Anschlüsse anzuschließen. Aber das Board Asus prime h310m-k r2.0 macht es mir etwas schwer da Handbuch und Bezeichnung auf dem Board unklar sind. Könnt ihr mir da weiter helfen?



[BlubbsDE]

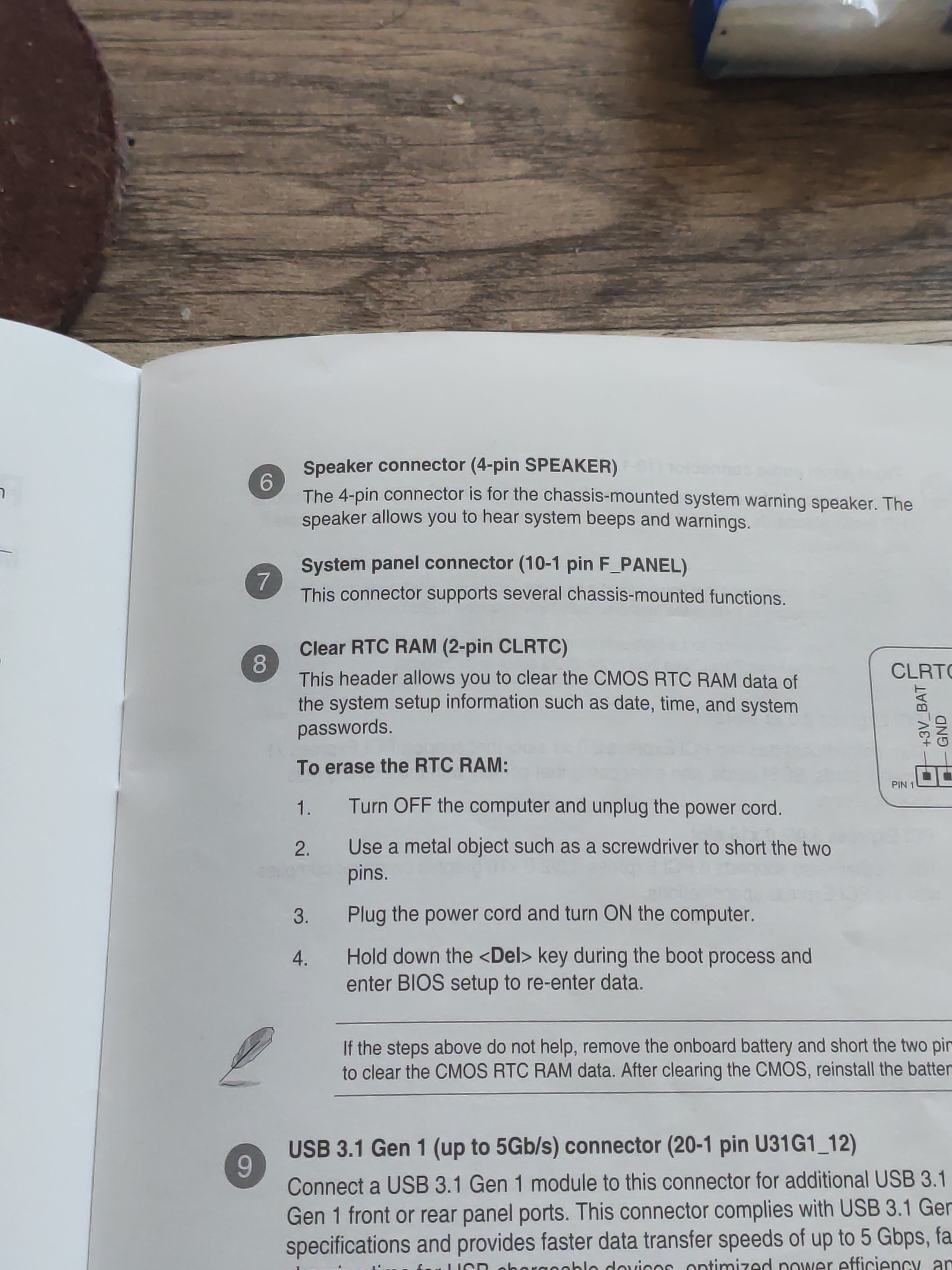

Auf der richtigen Seite ins Handbuch gucken. Das steht genau beschrieben, wo HDD, Power und Reset PINs sind.

Ergänzung:

Nicht wirklich. Gute Arbeit Asus. Aber auf dem PCB ist es doch aufgedruckt.



[Zipfelklatscher]

Was soll denn da unklar sein? Es sind doch alle Pins auf dem Board beschriftet. Sogar mit + und -



[XN04113]

und wo genau ist jetzt Dein Problem?
im Handbuch sind die Anschlüsse exakt beschrieben



[bisy]

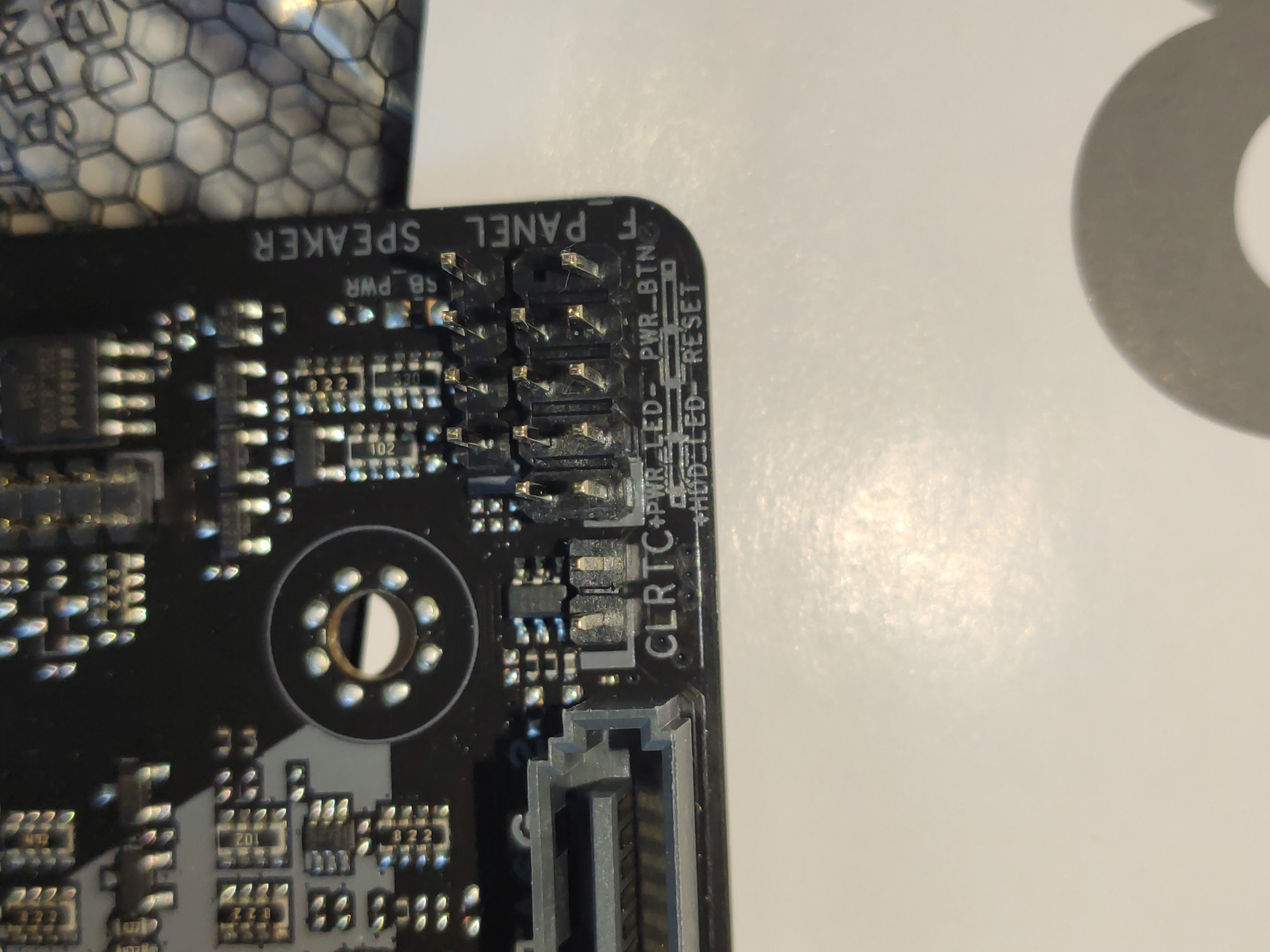

auf dem Mainboard steht doch, wo was hin kommt.
PWR_BTN am Board rechte zwei obere Pins = Power SW am Stecker.
Reset am Board rechte zwei untere Pins, wenn man den ganz rechten frei lässt= Reset SW am Stecker

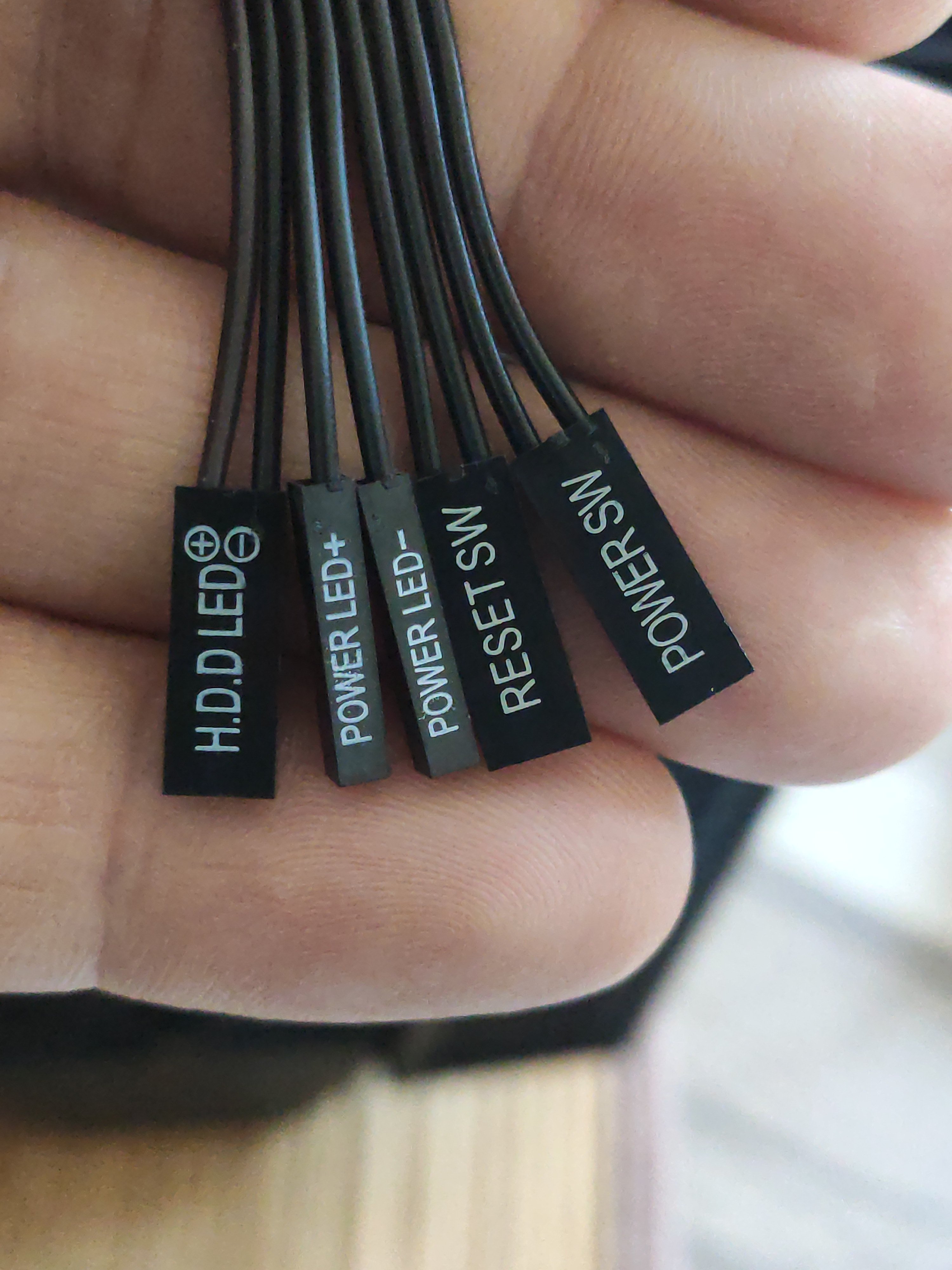

PWR LED am Board linke zwei obere Pins= PWR LED + und - am Stecker
Und HDD LED am Board linke zwei untere Pins = HDD LED am Stecker

bei den LEDs musst halt + und - beachten, bei den Tastern ist es egal



[DeviceX]

Ah gut vielen Dank, mich haben die unterschiedlichen Beschriftungen an Stecker und Board etwas verwirrt. Baue mir halt zum ersten mal ein PC zusammen und will da nix falsch machen. Bei meinem alten PC war das deutlich besser beschrieben und Asus Handbuch ist in diesem Fall echt Käse.



[bisy]

PWR SW= Power Switch
PWR BTN = Power Button
Ist halt beides am Ende das selbe



[DeviceX]

Vielen Dank für die schnelle Hilfe!
