F-Panel Anschluss passt nicht
- Ersteller WillSmith
- Erstellt am
redjack1000
Fleet Admiral
- Registriert
- März 2022
- Beiträge
- 16.393
Da wegbiegen und auspinnen
CU
redjack
CountSero
Lieutenant
- Registriert
- Jan. 2020
- Beiträge
- 551
@WillSmith

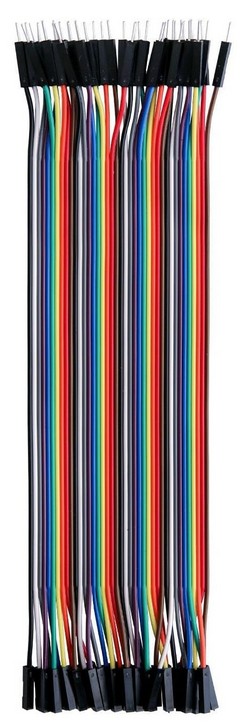

Wenn du solche Kabel meinst, dann ja, sie eignen sich.
zum Thema:
Der klassische Consumer-Stecker für das Frontpanel besitzt in der Regel 10 Pins, von denen einer nicht belegt ist. Somit findet man in Consumer-Gehäuse entweder den neueren Frontpanel-Blockstecker oder einzelne Stecker für jeden Pin, wie es früher normal war.
Bei Server-Mainboards hingegen sind oft deutlich mehr Pins vorhanden, je nach Hersteller und Layout.
Wenn du solche Kabel meinst, dann ja, sie eignen sich.
zum Thema:
Der klassische Consumer-Stecker für das Frontpanel besitzt in der Regel 10 Pins, von denen einer nicht belegt ist. Somit findet man in Consumer-Gehäuse entweder den neueren Frontpanel-Blockstecker oder einzelne Stecker für jeden Pin, wie es früher normal war.
Bei Server-Mainboards hingegen sind oft deutlich mehr Pins vorhanden, je nach Hersteller und Layout.
Und woher weiß ich dann, welches Kabel ich wo rein stecke?
Beim F angefangen würde ich das dritte Kabel (PW+) auf Pin 1 (PWR) und das vierte Kabel (PW-) auf Pin 2 (GND) stecken? Und die anderen Kabel entsprechend auf Pin 15 (P LED +) und Pin 16 (P LED-)?
Beim F angefangen würde ich das dritte Kabel (PW+) auf Pin 1 (PWR) und das vierte Kabel (PW-) auf Pin 2 (GND) stecken? Und die anderen Kabel entsprechend auf Pin 15 (P LED +) und Pin 16 (P LED-)?
WillSmith schrieb:
herzlichen Glückwunsch, du hast ein Serverboard
weißt du was interessant ist? Die Serverboards haben oft nicht alle Standard Anschlüsse für Endanwender Gehäuse, sondern sind auf Serversysteme bzw spezielle Servergehäuse zugeschnitten.
WillSmith schrieb:
leider brauchst du hier eine komplett andere Belegung. Am besten wären hier Einzelkabel auf jeder Seite,
1. die Belegung auf dem Board ebenfalls keine zusammengefassen Pins zu haben scheint.
2. Auch hat dein verlinkter Adapter keine HDD LED dazu.
Die entsprechende Belegung musst du dem Manuel entnehmen und entsprechend mit dem F_Panel stecker verbinden.
redjack1000
Fleet Admiral
- Registriert
- März 2022
- Beiträge
- 16.393
Das ist jetzt nicht dein ernst...............WillSmith schrieb:
Ist so schwierig, einfach mal zwei Sachen miteinander zu vergleichen.

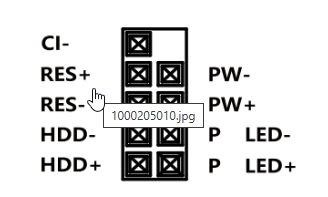

Das ist die Belegung von deinem F-Panel Stecker

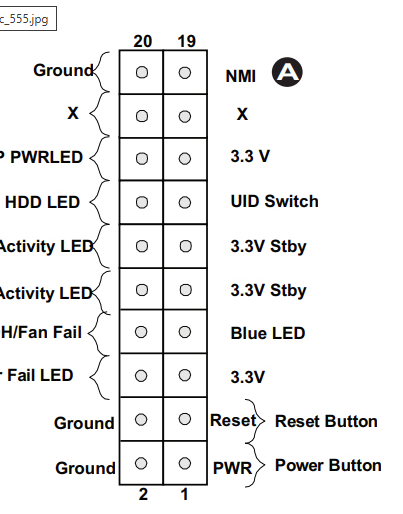

Das die Belegung vom Mainboard.

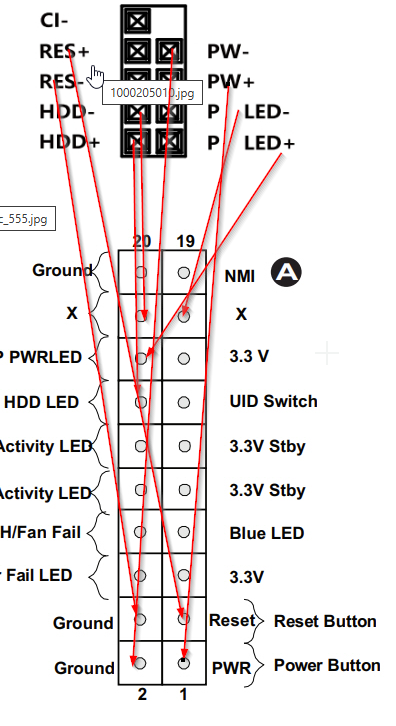

Wenn man das jetzt miteinander Verbindet, sieht das so aus.
CU
redjack
redjack1000 schrieb:
Genau das habe ich gemacht, ich frage aber zur Sicherheit, weil mein Kabel offensichtlich nicht 1:1 so belegt ist wie auf der Website angegeben, obwohl es das Handbuch zu meinem Gehäuse ist. Trotzdem danke für die ausführlichen Fotos
redjack1000
Fleet Admiral
- Registriert
- März 2022
- Beiträge
- 16.393
Das erläutere mal wo der Unterschied ist!WillSmith schrieb:
CU
redjack

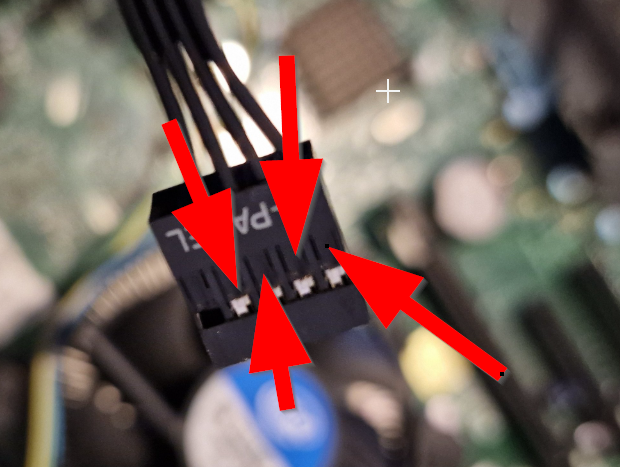

@redjack1000 Sieht man auf dem Foto und habe ich auch geschrieben. Es ist nur eine Seite im F-Panel Kabel belegt. Die Seite mit dem Power Button und Power LED. Die andere Seite hat keine Kabel.
xxMuahdibxx
Fleet Admiral
- Registriert
- Juli 2011
- Beiträge
- 37.691
Das F-Panel breakout Kabel reicht doch... Was hier so lange diskutiert wird.
Es splittet doch alles wichtige auf in zwei Pins ... Dann wird Power Switch genutzt auf dem JF1 Header vom Mainboard.
Das Gehäuse bietet ja nur Power SW und Power LED auf seinen Header an da nur 4 Pins belegt.
Tante Edith sagt.. Power LED geht halt nicht wenn es ein breakout Kabel ist was paarweise Stecker anbietet.. schauen ob es auch mit Einzeldrähte gibt.
Gibt's beim Fluss als F-Panel Extensions Kabel auch mit Einzeldrähte für Power LED.
@Langi1 einige Mainboard Hersteller haben den F-PANEL Header erweitert und noch den F-Audio Header mit inkludiert einfach beides nebeneinander stecken..außer man möchte F-AUDIO durch seine extra Soundkarte nutzen.
Es splittet doch alles wichtige auf in zwei Pins ... Dann wird Power Switch genutzt auf dem JF1 Header vom Mainboard.
Das Gehäuse bietet ja nur Power SW und Power LED auf seinen Header an da nur 4 Pins belegt.
Tante Edith sagt.. Power LED geht halt nicht wenn es ein breakout Kabel ist was paarweise Stecker anbietet.. schauen ob es auch mit Einzeldrähte gibt.
Gibt's beim Fluss als F-Panel Extensions Kabel auch mit Einzeldrähte für Power LED.
@Langi1 einige Mainboard Hersteller haben den F-PANEL Header erweitert und noch den F-Audio Header mit inkludiert einfach beides nebeneinander stecken..außer man möchte F-AUDIO durch seine extra Soundkarte nutzen.
Zuletzt bearbeitet:
redjack1000
Fleet Admiral
- Registriert
- März 2022
- Beiträge
- 16.393
Auch hier hilft es einfach sich den Stecker anzuschauen, ich helfe da gerne weiterWillSmith schrieb:

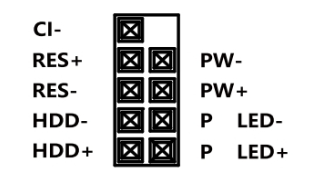

Das ist die Standardbelegung
Das Gehäuse hat keinen Resettaster und auch keine HDD LED die angesteuert werden muss, das läuft über die Backplane.
Was macht dann so ein Hersteller, die Stecker entfallen.
Deshalb fehlt die linke Hälfte.
CU
redjack
Ich weiß, deswegen habe ich einfach nur zur Sicherheit gefragt und das ja auch so beschrieben wie du es eingezeichnet hast!redjack1000 schrieb:
Danke!
Ich probiere nun, morgen die Kabel raus zu bekommen und dann anzuschließen. Habe zur Sicherheit Jumper Kabel gekauft.
xxMuahdibxx
Fleet Admiral
- Registriert
- Juli 2011
- Beiträge
- 37.691
Ach mit anderer Belegung hast gemeint den Anschluss vom Server Board zu den erweiterten F-Panel+F-Audio Header.
Du brauchst einfach nur so ein simples Breakout-Kabel, was du zuvor von Ebay verlinkt hattest.WillSmith schrieb:
Du vergisst einfach total, dass du hier Serverhardware vor dir hast, da ist nichts so, wie man es im üblichen Sinne von Desktop-Hardware kennt.
Davon ab - nicht böse gemeint - empfinde ich deinen Hardware-Kenntnisstand als viel zu gering, um mit solcher Hardware zu hantieren (siehe deine Frage, ob du überhaupt auf den richtigen Anschluss schaust).
Wieso nutzt du nicht einfach Standard-Desktop-Hardware?
