Projekt The Wooden Box

[nailuj]

Hi,

"Mein altes Gehäuse geht mir voll auffen Nerv, ich will was neues!"

Das war der Satzt von einem Kollegen und der Grundstein für unser Bastelprojekt.


Die Anforderungen:

• Modular und leicht zu erweitern
• Gut belüftet
• Leise
• Preiswert
• Ansprechende Optik

Da bleibt ja nur Marke Eigenbau, also ab in den Baumarkt nach Material schauen


Die Hardware

• AMD Phenom Gen 1 Quadcore
• 4 GB Corsair DDR 2 RAM
• Nvidia Gforce 8800GTS 320MB
• Nvidia Gforce GTS240
• 2 HDDs
• 2. Soundkarte
• Yamaha Audio Interface

Der Einkauf

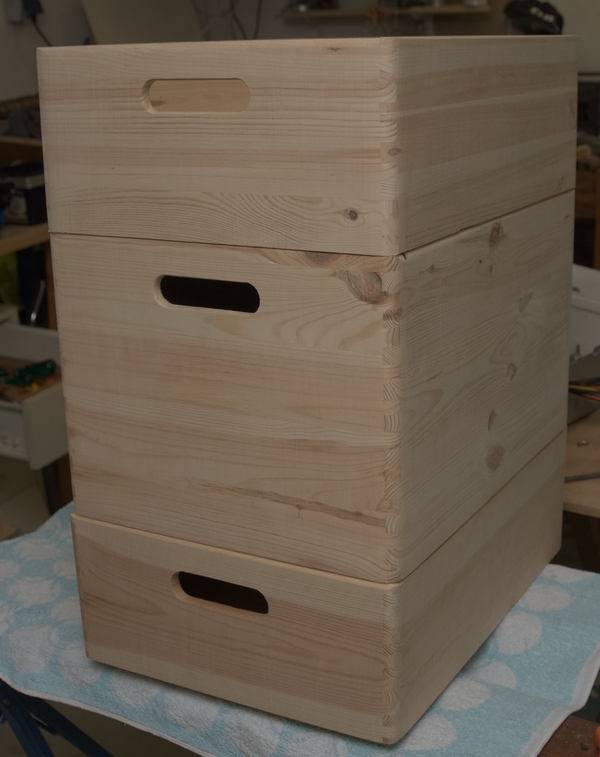

• Als Materialien waren schnell drei stapelbare Holzkisten zu insgesamt knapp 15€ gefunden, also ab in die Planungsphase...

Unterstes Stockwerk

• Netzteil
• Festplatten

Mittleres Stockwerk

• Mainboard
• CPU
• Grafikkarten
• Soundkarte

Oberstes Stockwerk

• USB
• Handyladekabel
• Audiointerface
• Anschluss für Digitalkamera
• Anschluss für externe Festplatte

Die Basis

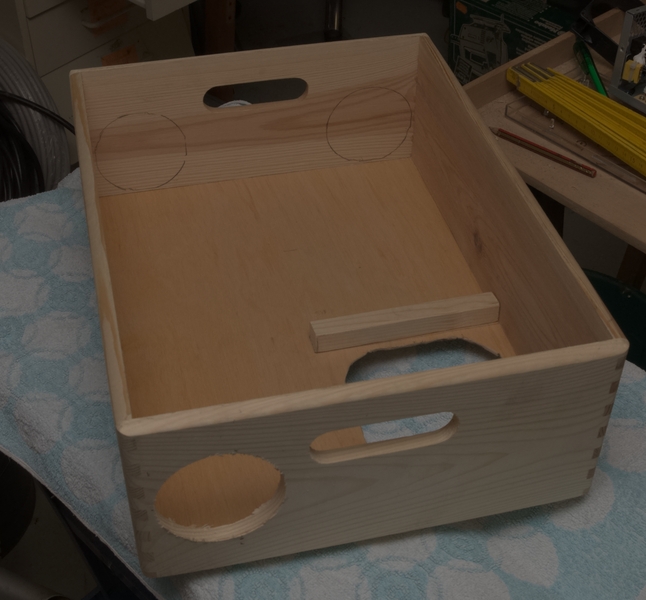

Unterstes Stockwerk mit Netzteilöffnung im Boden und der Halteleiste für das Netzteil, Lüfteröffnungen sind bereits angezeichnet

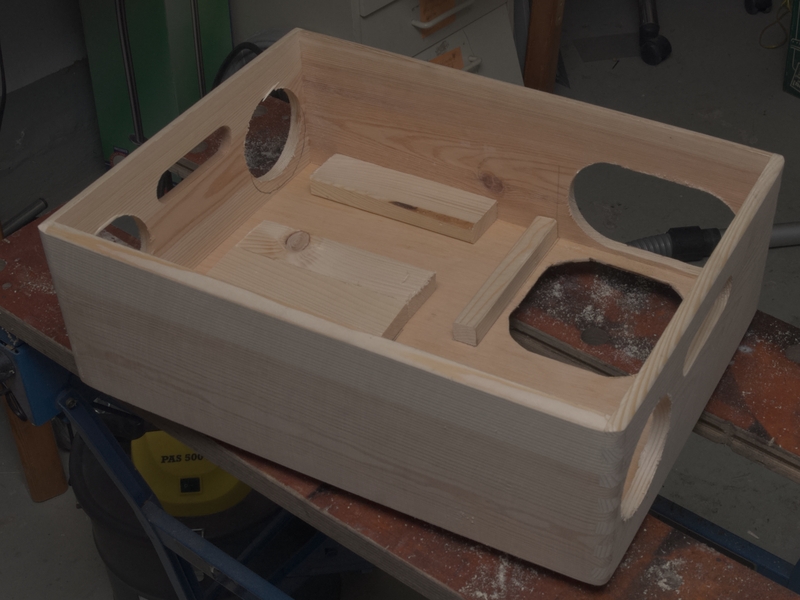

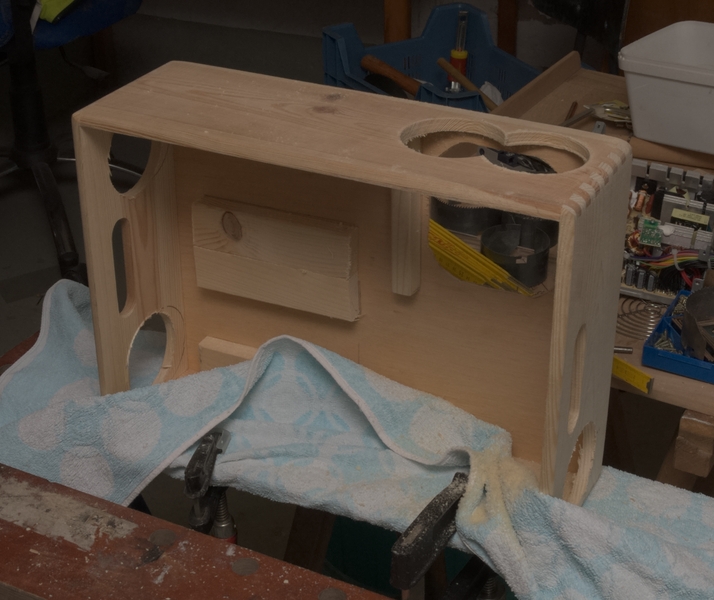

Lüfteröffnungen sind geschnitten und die Festplattenträger von unten verschraubt

Und die Netzteilöffnung rundgeschliffen

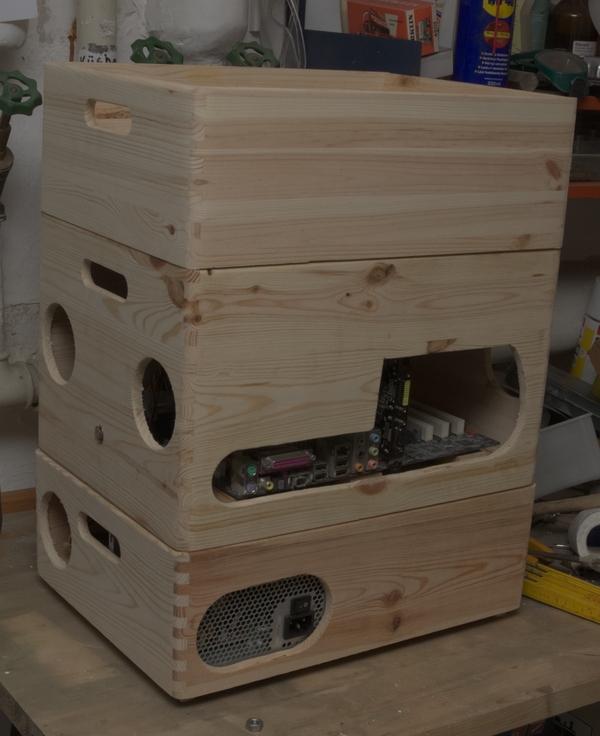

Jetzt ist das mittlere Stockwerk an der Reihe, erst die halteleisten fürs Mainboard von unten durch den Kistenboden festgeschraubt und dann die Öffnung für die Anschlüsse gefräst

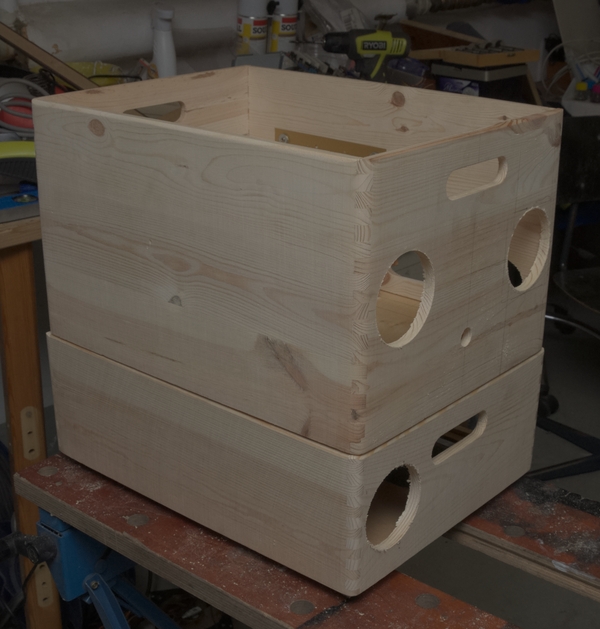

Zwei Lüfteröffnungen und eine für den Powerbutton gebohrt und innen die kleine goldene leiste als Halter für die Slotblenden von Grafikkarte und co montiert

Und die Öffnung für die Slotblenden anpassen

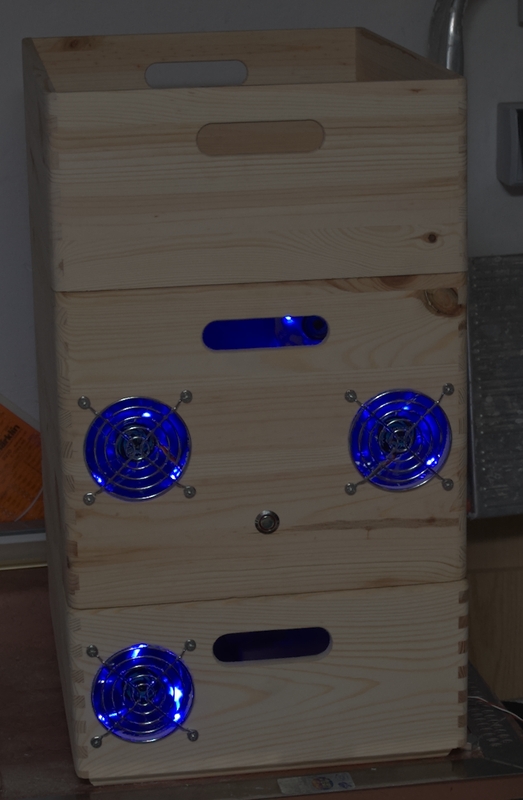

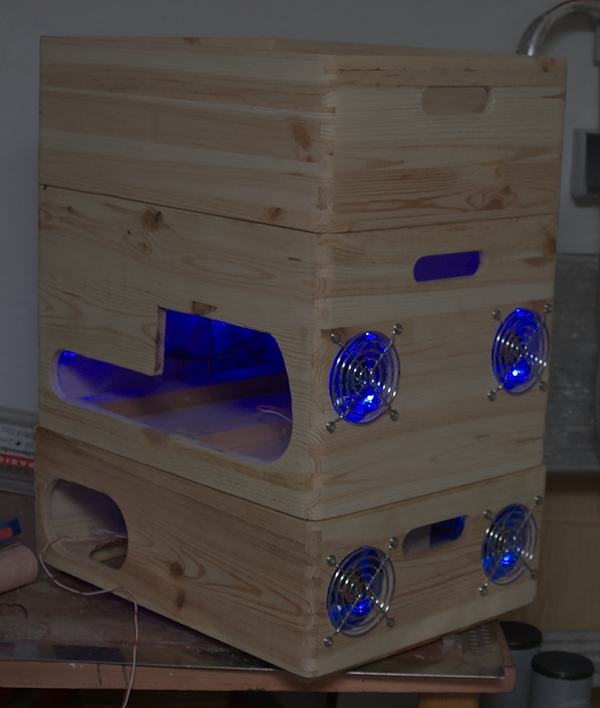

Lüfter und Lüftergitter verschrauben, verkabeln und testen

Soweit der jetzige Projektstand weiter gehts die Tage...



[Benni22]

Ganz gut gemacht, jedoch fände ich das Gehäuse ohne diese leuchtenden Lüfter besser.



[CA3D0]

cool, endlich mal ein günstiges Selbstbau Gehäuse^^

wie machst du das mit den PCI Slotblenden (einfach angenähert?) und schraubst du irgendwas fest?

liegt das Mainboard einfach auf?

du hast das eine Bild mit eingesetztem Mainboard als er nicht läuft noch nicht eingebunden^^



[nailuj]

Die PCI Blenden liegen auf einem L-Profil aus Messing auf.
Unter dem Mainboard sind drei Holzleisten, das MB ist dann mit kleinen Holzschrauben in diesen verschraubt, als Abstandshalter dienen unterlegscheibenpuffer aus Gummi.
Bildlink ist korregiert, Danke



[Benni22]

Wie sind die Temperaturen im Vergleich zu deinem alten Gehäuse?



[nailuj]

Jetzt im neuen sind CPU 52°C vs 69°C im alten unter mittlerer Last und die Grafikkarte manöveriert zwischen 57°C (Idle) und 76°C (Last) herum, vorher hat sie auch mal die 90er Grenze geknackt.
Die Gehäuselüfter laufen alle auf 5V und sind damit auch angenehm leise.



[Benni22]

Mittlerer Last ist aber nicht sehr aussagekräftig. Entweder Idle oder viel besser unter Volllast.



[Amusens]

Find ich gut das Projekt

aber Blaue Lüfter passen nicht



[ATL]

Cooles Projekt,

Gibst du den Holzkisten noch nen passen Anstrich ?

Grüße



[nailuj]

Die Kisten sind mit mattem Klarlack lackiert worden, damit sie etwas unempfindlicher werden und man trotzdem noch die schöne Maserung sieht. Farbe kommt da also nicht mehr drauf.



[Freiheld]

Schade das die Lüfter nicht akurat nebeneinander gebohrt wurden ... wir reden hier bestimmt von 0,5-1cm abweichung!

Ansonsten wirklich gute Idee mit den Kisten!



[nailuj]

Die Maserung täuscht, da selbige nicht waagerecht verläuft, eine gewisse Abweichung ist zwar vorhanden, aber eher im Bereich 2-3mm.
Grund dafür sind die runden Ecken der Kiste, das hätte man verhindern können indem man von innen anzeichnet und durchbohrt, aber man ist ja hinterher immer schlauer als vorher, also wieder was dazu gelernt wenn ich mal wieder ein Gehäuse baue
Ich werde die Tage noch ein paar Bilder nachreichen, aber grad geht die Arbeit vor



[Ticzo0]

Auf jeden fall originelle Umsetzung.
