Thinkpad E330 Displaytausch

[refilix]

Hallo,

wollte bei meinem E330 das Display tauschen da es Flecken hat. Hab ein Gebrauchtes bei ebay gefunden was aus einem E335 stammt.

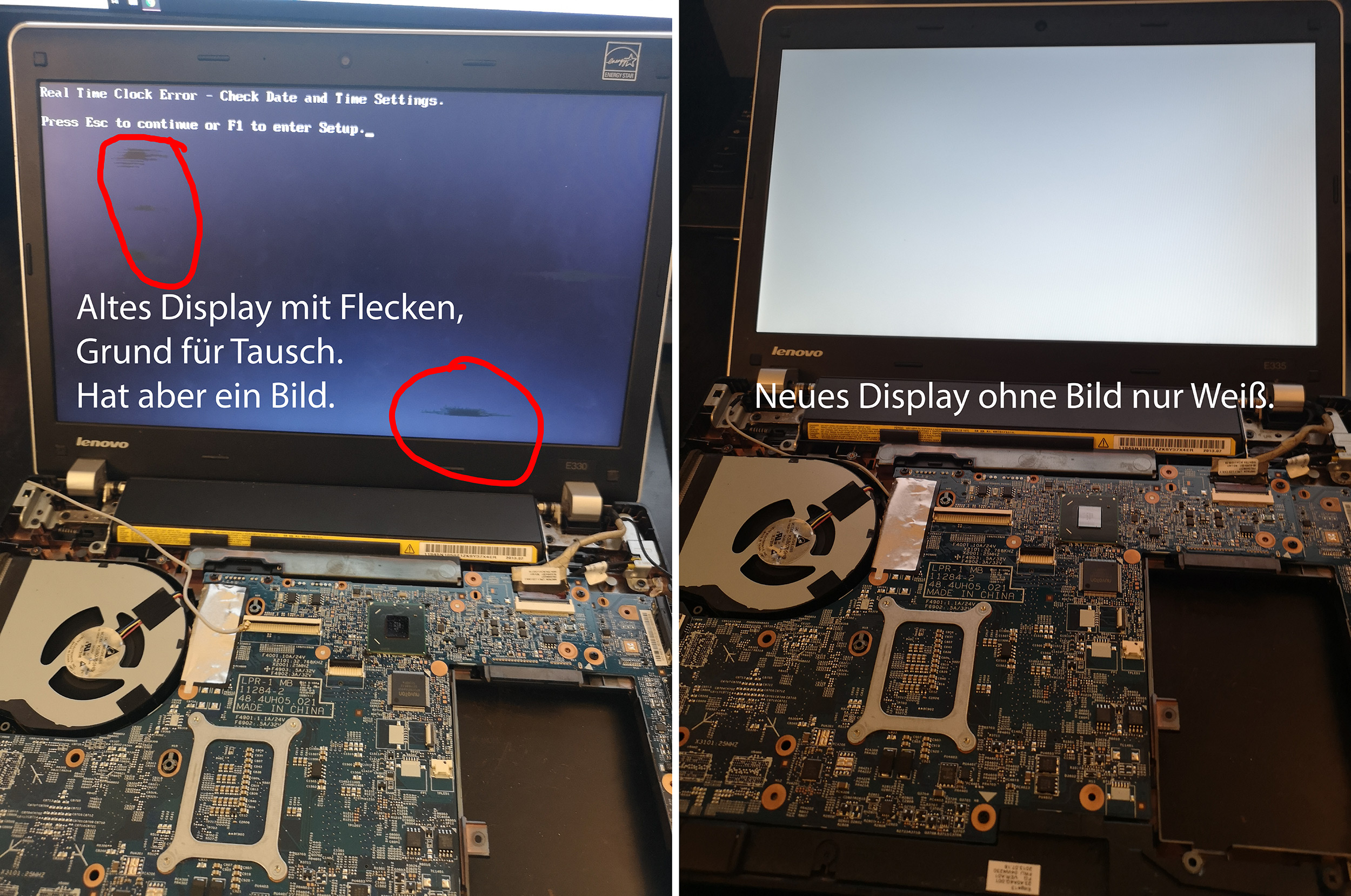

Hab es eingebaut und Mechanisch passt es perfekt. Aber wenn ich es Anschließe erhalte ich nur ein weißes Bild.

Stecker vom Original und das von ebay ist gleich. Warum zeigt es kein Bild? Müsste doch eigentlich gehen oder nicht?
Hab den Verkäufer angeschrieben aber dieser meint das das Display 100% Funktionierte.

Hat jemand eine Idee?

mfg refi



[Transistor 22]

Ist der Displaystecker evtl. falschrum angesteckt?



[refilix]

Nein das geht nicht. Die Pins sind unten.



[Cardhu]

Mach das Gehäuse mal auf und vergleich die Paneltypen. Vllt bringt das Licht ins Dunkel.
ggf ist auch das Kabel nicht mehr richtig im 335 drinne



[refilix]

Habs mal geöffnet...man erkennt aber nichts. der Stecker scheint am Panel fest verbunden zu Sein. Sie Bezeichnung auf dem Stecker was ans Mainboard kommt hat die gleiche Beschriftung wie das alte.



[Hallo32]

Startet das System denn durch?



[refilix]

Habs vorher immer unterbrochen. Das alte Display zeigt ja am start ein Bild. Das neue ist direkt einfach weiß.



[Cardhu]

Auf dem Display stehen doch Paneltypen DIE sind interessant, wenn denn. (Also bitte nennen)
Wobei normalerweise auch höher auflösende Panels angesteuert werden können.

edit: Was könnte das jetzt FETT markierte nur bedeuten.. Gute Frage..



[Hallo32]

Hintergrund der Frage war, dass bei einigen Notebooks die unterstützen Displays wohl im Bios/Uefi hinterlegt sind.
Ansonsten noch einmal die Steckverbindung kontrollieren und sonst eine Rückgabe anfragen.

Ergänzung (28. März 2019)

Wobei normalerweise auch höher auflösende Panels angesteuert werden können.

Vorsichtig mit der Aussage, denn genau das geht nicht immer.



[refilix]

Funktioniert leider nicht nicht. Der Verkäufer stellt sich noch quer. Mal sehen ob er sich überzeugen lässt.



[Cardhu]

Falls er es nicht zurück nimmt, könntest du ja einfach auf die Vorschläge in dem Thread eingehen.



[PixelMaler]

Genau, einfach die technischen Daten der Displays vergleichen, dann findet sich sicher auch der Fehler.
Displayvergleich zb auf
www.panelook.com



[DRAKO1337]

entweder ist das LVDS-Kabel zu schwach für die Auflösung des Displays oder das LVDS-Kabel is defekt.
Worst Case = Digitizer wurde beschädigt >> steuereinheit am Display (da wo do not touch steht)



[Cardhu]

Er hat doch eh die komplette Displayeinheit mit Cover und Kabel getauscht, wie soll dann das LVDS Kabel zu "schwach" sein.
Und wie soll ein solches genormtes Kabel allgemein zu schwach sein?



[refilix]

Hab mir die Typen der Displayeinheit angeschaut...

Das Original ist ein Samsung Display.
http://www.panelook.com/LTN133AT20-201_Samsung_13.3_LCM_overview_12678.html

Das von ebay AUO?
http://www.panelook.com/B133XW03 V1_AUO_13.3_LCM_overview_451.html

Sind die Kompatibel zueinander?

mfg refi



[Cardhu]

Dieselbe Auflösung, beides 40Pin Anschlüsse.
Steck das neue Display mal an dein original LVDS Kabel an.



[refilix]

Ernsthaft? Die Anschlüsse am neuen und alten sind verklebt um es vor Bewegungen zu schützen. Kann es echt am Kabel liegen? Werd wohl nicht drum rum kommen....



[Cardhu]

Klar kann es am Kabel liegen.
"Verklebt" Du meinst den Klebestreifen?^^



[refilix]

Och...ich meld mich wieder wenn ichs umgebaut habe...



[Cardhu]

Du musst es ja nicht komplett umbauen. Einfach das Display ans Kabel hängen, Klebestreifen drauf und Display in der Hand halten, Gerät einschalten. Du musst also nicht alles verschrauben. Dauert so nur 30 Sekunden statt 10 Minuten^^
