Undervolting des Zacate E-350 (Fusion) per Software

[Tymerias]

@witteks: Gerne, aber wo meinste genau? Welche Statusseite?



[witteks]

Es gibt 6 Reiter: P0 / P1 / P2 / NB P0 / NB P1 / Status
Einfach mal den Reiter "Status" anwählen und "Log Now" drücken. Dann sollte dein Standard Texteditor aufgehen mit den von mir gewünschten Daten.

Gruß und danke,
Sven



[Tymerias]

Okay danke. Hier der Bericht:


Family: 14h
Bit numbering 63 59 55 51 47 43 39 35 31 27 23 19 15 11 7 3 0
COFVID 0071 0000 0000 0010 0010 0000 0000 1000 1010 0111 0010 0000 0010 0111 0100 0011 0000
P-State0 0064 1000 0000 0000 0000 0000 0001 0010 1101 0000 0000 0000 0000 0011 1100 0001 0000
P-State0 0065 1000 0000 0000 0000 0000 0001 0001 1110 0000 0000 0000 0000 0101 1000 0001 0010
P-State0 0066 1000 0000 0000 0000 0000 0010 1001 0111 0000 0000 0000 0000 0111 0100 0011 0000
P-State0 0067 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 0068 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 0069 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 006A 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 006B 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
Bit numbering 31 27 23 19 15 11 7 3 0
NB P-State0 D18F3xDC 1001 1001 1000 1011 0101 0010 0011 0001
NB P-State1 D18F6x90 1000 0000 0000 0000 0011 1001 0010 0110
ClockTiming D18F3xD4 0000 0000 0000 0010 0100 1111 0101 0001
BIOSClock D0F0xE4_x0130_80F1 0000 0000 0000 0000 0000 0000 0110 0100
D18F3x15C VidL0 0,8375V VidL1 0,8875V VidL2 0,8875V VidL3 0,9125V
D0 00 D1F0 90 SMBus A0 D18 C0
1510 1022 h
4397 1002 h
4385 1002 h
1700 1022 h
MSRC001_0061 P-StateMaxPState: 2 MinPState: 0
BIOS vendor BIOS version MoBo vendor MoBo name
American Megatrends Inc.
0401
ASUS
1215B



Geht das so?



[witteks]

Super! Danke.

-Sven

Hab ich gleich mal mit meinem kleinen ExcelMacro übersetzt
Pstates CpuVid Freq
P0/1.175V/1650MHz
P1/1V/1320MHz
P2/0.825V/825MHz



[Tymerias]

Schön das ich helfen konnte. Joar diese Werte entsprechen dem, die ich im Tool eingestellt habe, werde noch mit dem Takt in P2 experementieren um den verbrauch weiter zu senken



[PiPaPa]

Asus E35M1-I DELUXE (E-350)

Undervolting funktioniert einwandfrei laut CPU-Z, hier mal der Status falls irgendwie nützlich

Spoiler

Family: 14h
Bit numbering 63 59 55 51 47 43 39 35 31 27 23 19 15 11 7 3 0
COFVID 0071 0000 0000 0010 0000 0000 0000 1010 0010 0111 0000 0000 0000 0011 0100 0001 0000
P-State0 0064 1000 0000 0000 0000 0000 0001 0010 0110 0000 0000 0000 0000 0011 0100 0001 0000
P-State0 0065 1000 0000 0000 0000 0000 0001 0001 1010 0000 0000 0000 0000 0101 0000 0001 0010
P-State0 0066 1000 0000 0000 0000 0000 0010 1000 1100 0000 0000 0000 0000 0111 0000 0011 0000
P-State0 0067 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 0068 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 0069 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 006A 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 006B 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
Bit numbering 31 27 23 19 15 11 7 3 0
NB P-State0 D18F3xDC 1101 1001 1000 1011 1000 0010 0010 1001
NB P-State1 D18F6x90 1000 0000 0000 0000 0011 1100 0010 0110
ClockTiming D18F3xD4 0000 0000 0000 0010 0100 1111 0101 0000
BIOSClock D0F0xE4_x0130_80F1 0000 0000 0000 0000 0000 0000 0110 0100
D18F3x15C VidL0 0,8V VidL1 0,85V VidL2 0,975V VidL3 0,975V
D0 00 D1F0 90 SMBus A0 D18 C0
1510 1022 h
4397 1002 h
4385 1002 h
1700 1022 h
MSRC001_0061 P-StateMaxPState: 2 MinPState: 0
BIOS vendor BIOS version MoBo vendor MoBo name
American Megatrends Inc.
1202
ASUS
E35M1-I DELUXE

Allerdings Fehler beim Auslesen der Temperatur (falls man es korrigieren kann)
Laut BrazosTweaker V1.07 liegt die Temperatur bei NB CFG 75-78°C.
Das hauseigene Asus Tool (wovon Asus sagt das es korrekt ausliest) sagt aber moderate CPU 61-64°C und MB 46°C an, ebenso Speedfan (zumin den CPU Wert).

Vielleicht kann man den kleinen Schönheitsfehler fixen, bevor Leute panisch ihren PC ausmachen



[witteks]

Hallo PiPaPa,

das mit der Temperatur ist sehr interessant. Der Wert, der dort angezeigt wird, kommt direkt aus den CPU internen Registern. Da gibt es leider nichts von meiner Seite zu fixen. Was jetzt der genauere Wert ist, kann ich nicht sagen.

-Sven



[-> m1 <-]

http://www.notebooksbilliger.de/len...g?eqsqid=e2c71cb0-acf0-4b21-992e-00647f4099a2

für Interessenten am E-450er grad mal 3€ höher als das E-350er Modell!!!

Für mich wäre es interessant was die Unterstützung des schnelleren RAMs ausmacht (1333Mhr DDR3) und auch die verbesserte Grafikleistung.



[OPK]

Gestern kam n neues BIOS raus - mit dem Erfolg, dass der Lüfter nun fast permanent läuft, da er anscheinend erst bei 53°C ausgeht - was auch im idle so gut wie nie erreicht wird. 54-55° sind fast immer Minimum.

Also wenn esbei euch top läuft, lasst das alte BIOS drauf.

Tweaker läuft nach wie vor supergenial!
Ich glaub ich geh im idle mal auf 600MHz runter, vielleicht bringt das ja ein wenig Ruhe ^^



[witteks]

Gab es einen Grund, das neue BIOS draufzuspielen? Gibt es endlich mal einen Fix für dei UEFI Probleme?
Ansonsten würde ich an deiner Stelle direkt zurückrollen. Eigentlich ist doch das S205 super leise.

Gruß,
Sven



[OPK]

Ja, der Grund war, dass ich dachte, die Lüftersteuerung wird verbessert
Werd mal zurück flashen.

Mein altes Asus Z92 lief die meiste Zeit komplett passiv, daher bin ich da n bisserl verwöhnt.
Oder paraniod.
Egal.

^^



[Tymerias]

Statusupdate:

Spoiler

Family: 14h
Bit numbering 63 59 55 51 47 43 39 35 31 27 23 19 15 11 7 3 0
COFVID 0071 0000 0000 0010 0010 0000 0000 1000 1010 1000 0100 0000 0000 0011 1100 0001 0000
P-State0 0064 1000 0000 0000 0000 0000 0001 0010 1101 0000 0000 0000 0000 0011 1100 0001 0000
P-State0 0065 1000 0000 0000 0000 0000 0001 0001 1110 0000 0000 0000 0000 0101 1000 0001 0010
P-State0 0066 1000 0000 0000 0000 0000 0010 1001 0111 0000 0000 0000 0000 0111 0100 0011 0000
P-State0 0067 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 0068 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 0069 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 006A 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 006B 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
Bit numbering 31 27 23 19 15 11 7 3 0
NB P-State0 D18F3xDC 1001 1001 1000 1011 1100 0010 0011 0001
NB P-State1 D18F6x90 1000 0000 0000 0000 0100 0010 0010 0110
ClockTiming D18F3xD4 0000 0000 0000 0010 0100 1111 0101 0001
BIOSClock D0F0xE4_x0130_80F1 0000 0000 0000 0000 0000 0000 0110 0100
D18F3x15C VidL0 0,725V VidL1 0,8V VidL2 0,8V VidL3 0,8V
D0 00 D1F0 90 SMBus A0 D18 C0
1510 1022 h
4397 1002 h
4385 1002 h
1700 1022 h
MSRC001_0061 P-StateMaxPState: 2 MinPState: 0
BIOS vendor BIOS version MoBo vendor MoBo name
American Megatrends Inc.
0401
ASUS
1215B

An das Underclocking werde ich mich jetzt machen



[witteks]

Deine Spannungen sind sehr niedrig im Vergleich zu meinen. Du hast scheinbar einen sehr guten Chip abbekommen
Setze aber bitte nicht die Spannungen genau dort, wo das System gerade stabil läuft. Lege zur Sicherheit lieber noch zwei Schritte drauf (+25mV), damit du nicht später sporadische Blue Screens bekommst. Ich würde ungern Stabilität mit besserer Laufzeit tauschen

Gruß,
Sven



[The_Virus]

Gestern kam n neues BIOS raus

Ich nehme an, du sprichst vom Lenovo S205, weil es in deiner Signatur steht?
Ich sehe jedenfalls kein BIOS-Update für das S205 auf der Lenovo-Seite:
http://consumersupport.lenovo.com/ge/en/DriversDownloads/drivers_list.aspx?CategoryID=228051

Die Version 24 gibts seit 17.08. und die hab ich auch seitdem drauf. Bei mir ist alles leise. Unter 56°C geht der Lüfter sogar komplett aus. Bei den kalten Temperaturen im Moment, ist das eigentlich zu 90% der Fall.



[Tymerias]

Sodele, denke habe so ziehmlich das max. aus meinem Chip, mit dem von mir gewünschte Takt, geholt. Eine weiter Reduzierung um 0,025v hat nen Freezer zu Folge.

Spoiler

Family: 14h
Bit numbering 63 59 55 51 47 43 39 35 31 27 23 19 15 11 7 3 0
COFVID 0071 0000 0000 0010 0010 0000 0000 1000 1010 1000 0100 0000 0010 0111 1110 0101 0000
P-State0 0064 1000 0000 0000 0000 0000 0001 0010 1101 0000 0000 0000 0000 0011 1100 0001 0000
P-State0 0065 1000 0000 0000 0000 0000 0001 0001 1110 0000 0000 0000 0000 0101 1000 0001 0010
P-State0 0066 1000 0000 0000 0000 0000 0010 1001 0111 0000 0000 0000 0000 0111 1110 0101 0000
P-State0 0067 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 0068 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 0069 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 006A 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
P-State0 006B 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
Bit numbering 31 27 23 19 15 11 7 3 0
NB P-State0 D18F3xDC 1001 1001 1000 1011 1100 0010 0011 0001
NB P-State1 D18F6x90 1000 0000 0000 0000 0100 0010 0010 0110
ClockTiming D18F3xD4 0000 0000 0000 0010 0100 1111 0101 0001
BIOSClock D0F0xE4_x0130_80F1 0000 0000 0000 0000 0000 0000 0110 0100
D18F3x15C VidL0 0,725V VidL1 0,8V VidL2 0,8875V VidL3 0,9125V
D0 00 D1F0 90 SMBus A0 D18 C0
1510 1022 h
4397 1002 h
4385 1002 h
1700 1022 h
MSRC001_0061 P-StateMaxPState: 2 MinPState: 0
BIOS vendor BIOS version MoBo vendor MoBo name
American Megatrends Inc.
0401
ASUS
1215B

Nun möchte ich dem Lüfter, der ja doch nicht der leiseste ist, entgegenwirken. Welche Temps kann den die APU ab?

Edit: Kein mir bekanntes Tool unterstützt das Mainboard und damit die Lüftersteuerung. Kennt jemand Rat. Vielen Dank ^^



[PiPaPa]

Also laut AMD Homepage vertragen die APUs 90°C.
Und die Lüftersteuerung wird doch bei Asus mitgeliefert, entweder im BIOS direkt oder aber in Windows per Asus Suite bzw dem darin enthaltenden Asus FAN Xpert



[Tymerias]

Vielen Dank für deine Antwort. Aber iwie schein ich zu beschränkt dafür finde keine Asus Suite- Ist diese für Note/Netbooks? Meinste die Super Hybrid Engine Utility ? Denn diese hat keine manuelle Steuerungen



[OPK]

Ich nehme an, du sprichst vom Lenovo S205, weil es in deiner Signatur steht?
Ich sehe jedenfalls kein BIOS-Update für das S205 auf der Lenovo-Seite:
http://consumersupport.lenovo.com/ge/en/DriversDownloads/drivers_list.aspx?CategoryID=228051

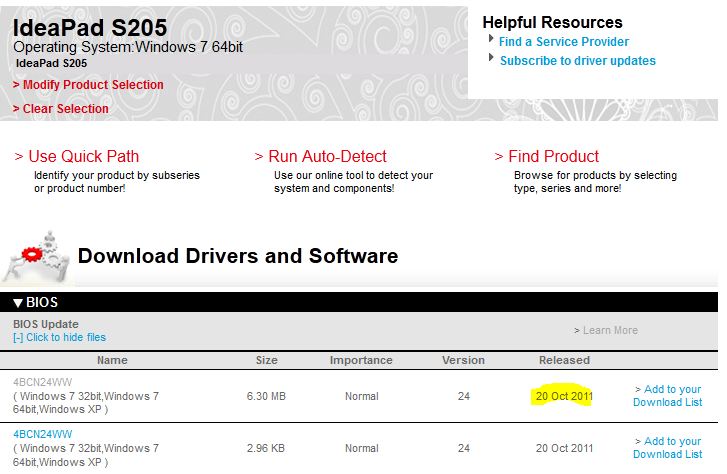

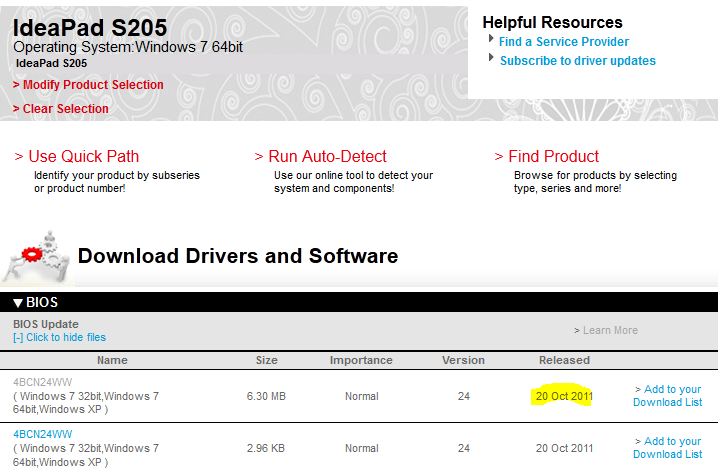

Du hast recht, ich sehe gerade, dass die Version die gleiche ist, hier aber ein anderes Releasedatum steht (s. Anhang). Sorry für die Verwirrung ^^

Hab erstmal idle @ 609MHz @ 0,7375V - aber beim normalen Surfen schwurbelt der Lüfter schon so ca 40-60% der Zeit...
Temperatursteuerung ist bei mir so, dass der Lüfter bei <54° ausgeht und bei etwa 58° wieder startet.
Würd ich schon gern mal dran drehn ^^


€: kann man irgendwie prüfen ob die NB P0 und P1 korrekt umgesetzt werden?
Ich bin im Moment bei 0,65V und trau mich gar nicht tiefer ^^



[Abe81]

Hey witteks,

erstmal danke für das Tool. Mein Thinkpad Edge 13 - E325 läuft jetzt beim Arbeiten/Surfen komplett passiv und pendelt sich dabei immer so bei 55°C ein...

Was ich noch nachfragen wollte: Ist geplant, die Lüftersteuerung noch zu implementieren? Wenn man den Tweaker startet, steht ja dort, daß sie noch nicht unterstützt wird.

Ich bin zwar mit TPFancontrol so lala zufrieden, aber es wäre natürlich schön, daß alles mit einem Tool erledigen zu können.



[Kladdy]

So, ich habe übers Wochenende mein ASUS E45M1-M PRO zusammengebaut um mir einen sparsamen Fileserver aufzusetzen.

Sven, kann ich irgendetwas für dich testen?
