Universal TAE Anschlussdose richtig Verkabelung?

[corun]

Ich habe ein weiss/blau gestricheltes und ein rotes Kabel, an welche Klemmen muss ich diese Kabel anschließen?

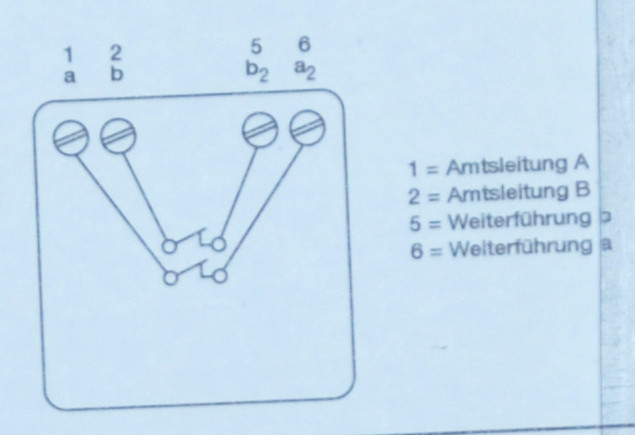

Auf der Verpackung der Universal TAE Anschlussdose steht folgendes:




Bei 5 steht "5 = Weiterführung b"
Bei 6 steht "6 = Weiterführung a"



[deagleone]

1 + 2



[G-Power]

Wieß/blaues Kabel mmhmmm das ist aber nicht die Norm oder ?
RJ45 TAE Dosenbelegung TAE
4 1a a Weiß Rot 1 a 1
5 1b b Braun Schwarz 2 b 2
3 2a e Grün Weiß 6 a2
6 2b w Gelb Gelb 5 b2
4 Erde
Stecker TAE F
Von Kabel aus gesehen
1 Unten Links 1a
2 mitte links 1b
6 unten Rechts a2
5 mitte Rechts b2
3 Externe Klingel
4 Erde


ich vermute mal Blau/Weiß A und Rot B obwohl bei Blau Rot were Rot A und Blau( nur blau) B
Normal wäre Rot a, Rot mit einem strich bzw schwarz b



[Tobi86]

Wenn es eine analoge Leitung ist, ist es doch egal, welche Farbe woran kommt, oder?



[G-Power]

Nee ich meine wenn man a/b vertauscht klingelt das Telefon nicht, ich meine das war so, binn mir aber auch nicht 100% sicher



[arvan]

Schwachsinn, hat keinerlei Auswirkung auf Funktion.



[corun]

Danke für die Infos^^
