USB am Board anschließen

[Lavan]

Hi ich wollte fragen ob mir einer sagen kann wie ich zwei Front USB die am Gehäuse sind an das Asus A7V600-X anschließen kann.



[hal9000]

beschreibung des mobo mit der beschriftung der anschlüsse vergleichen und entsprechend aufstecken.



[Lavan]

gut aber ich hab das board von nem freund ohne beschreibung



[User1024]

dann geh doch mal auf die Homepage des Boardherstellers und lad dir das Handbuch da runter.



[Punica79]

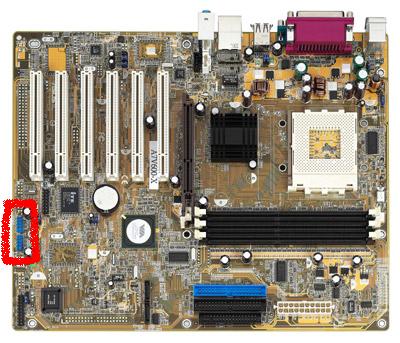

Das sind laut Handbuch die zwei USB-Anschlüsse

Hier gibts das Handbuch zum Download.



[Lavan]

Hab ich schon nur ist es auf Englisch und da bin ich nicht gut drin



[Gonzo71]

Welcome @ FB

Anleitung findeste hier: http://www.asus.com.tw/support/down...d=25&m_id=2&f_name=e1451_a7v600-x.pdf~zaqwedc



[Tiguar]

ftp://ftp.asuscom.de/pub/ASUSCOM/HANDBUCH/Motherboard/Socket_A/VIA_Chipset/a7v600-x_e1451.pdf

Das ist der passende Link zum Handbuch.

Gruß, Tiguar

Edit: Zunächst zu langsam - aber gut, dann ohne Englisch.

Sieh Dir die Übersicht des Mainboards in meinem (oder einem der anderen Links - die sollten alle den gleichen Inhalt haben) an und suche nach den blauen Dingern, die mit der 12 beziffert sind. Punica79 hat die zur Orientierung in seinem Bild ja schon markiert. Da kannst Du die Front-USB-Teile anschließen. Weil die einen Verpolungsschutz haben, d.h. ein Loch ist zu bzw. ein Pin fehlt, kannst Du dabei eigentlich gar nicht falsch machen.



[Lavan]

Einfach draufstecken egal in welcher reihenfolge??



[hal9000]

sind die kabel zum block zusammengefügt oder alle einzeln?



[Lavan]

nein sind einzeln und druff steht Data-1, Data+1, VCD1 und VCD2 oder so ähnlich



[hal9000]

das wird schwieriger. in der mobobeschreibung müssen die usb-anschlüsse drin sein und die pins auch entsprechend beschriftet. genau wie die kabel.



[Gonzo71]

hmm, das sind jetzt natürlich gänzlich andere bezeichnungen als auf dem Board
hast Du eine Anleitung zu dem Gehäuse? da müsste eigentlich auch etwas darüber drin stehen



[hal9000]

auf seite 31 der beschreibung ist das entsprechende bild.



[Lavan]

und nu was tun sprach zeus



[hal9000]

usb_p6- ist wohl data-
usb_p6+ dann data+

an den anderen kabeln müßte irgendwie plus und minus dranstehen.



[Gonzo71]

hast Du eine Anleitung zu dem Gehäuse? da müsste eigentlich auch etwas darüber drin stehen

hast du eine?

@hal9000
jo, das klingt logisch aber was soll VCD sein?



[Lavan]

sorry es heist nich vcd sondern vcc 1 und gnd 1



[Lavan]

bei dem gehäuse war keine beschreibung bei son no name teil



[hal9000]

vc1 ist +5volt, gnd ist masse.
