Verbogene Plastik Pins

[Miguel14.05]

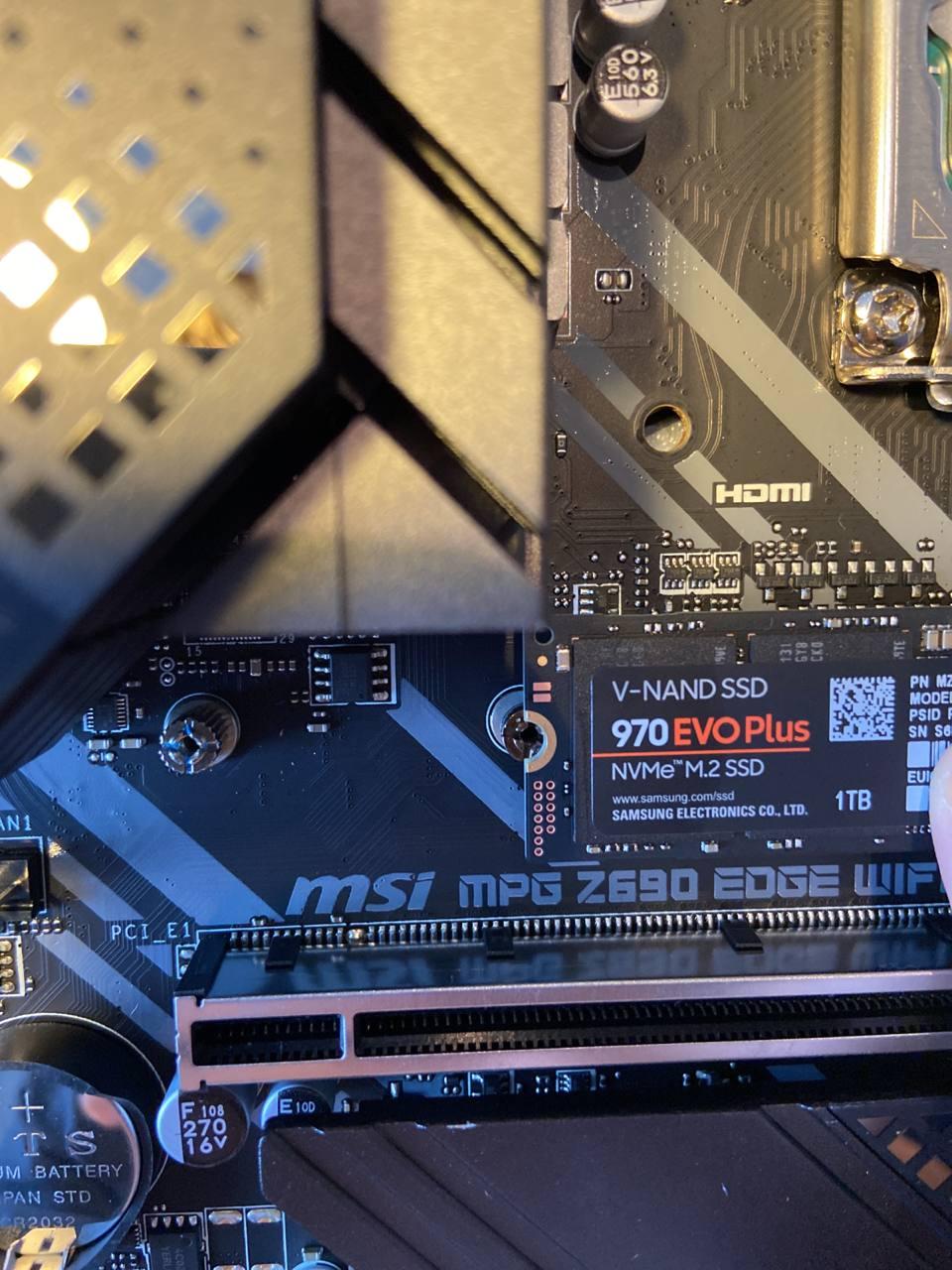

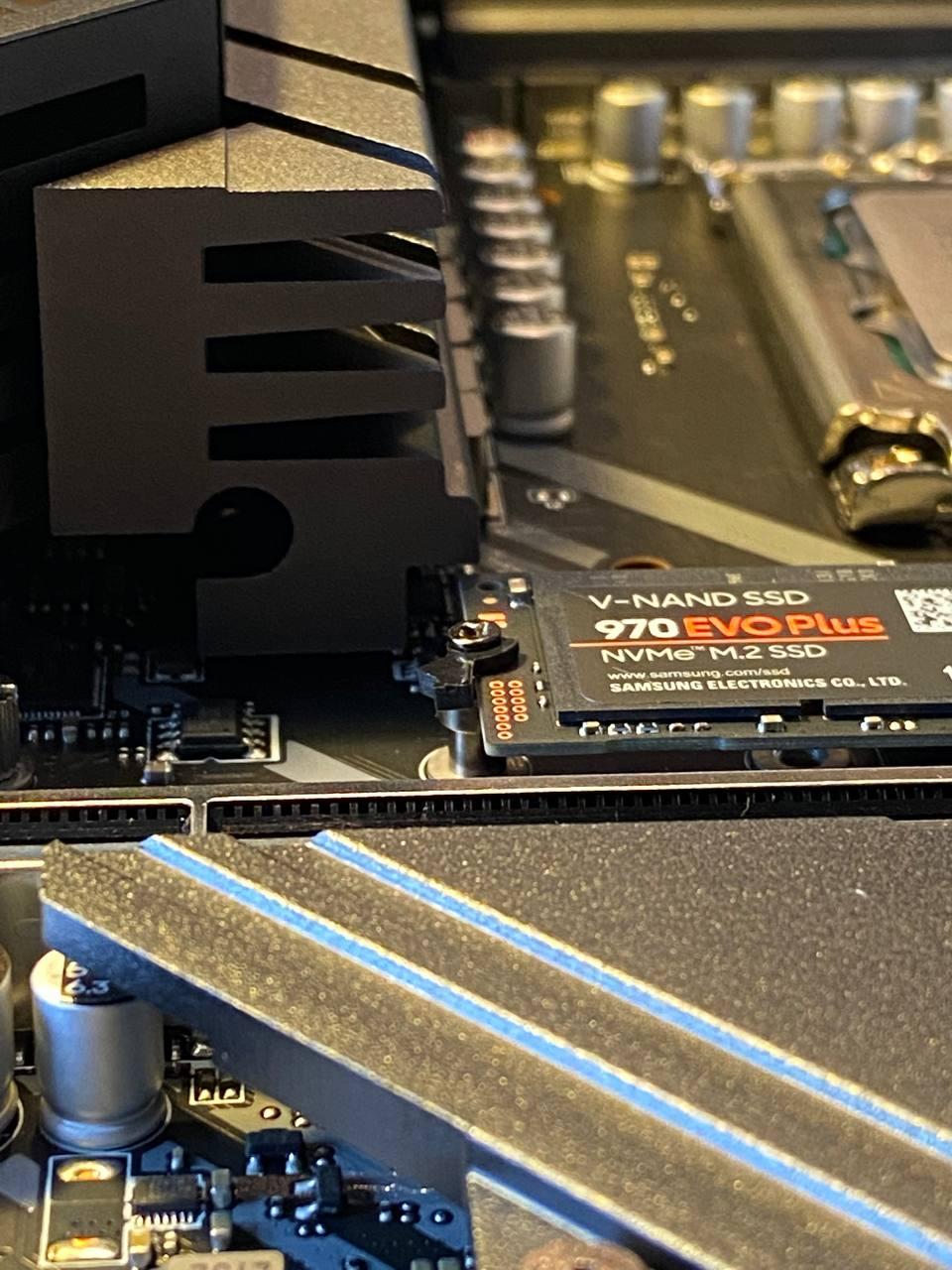

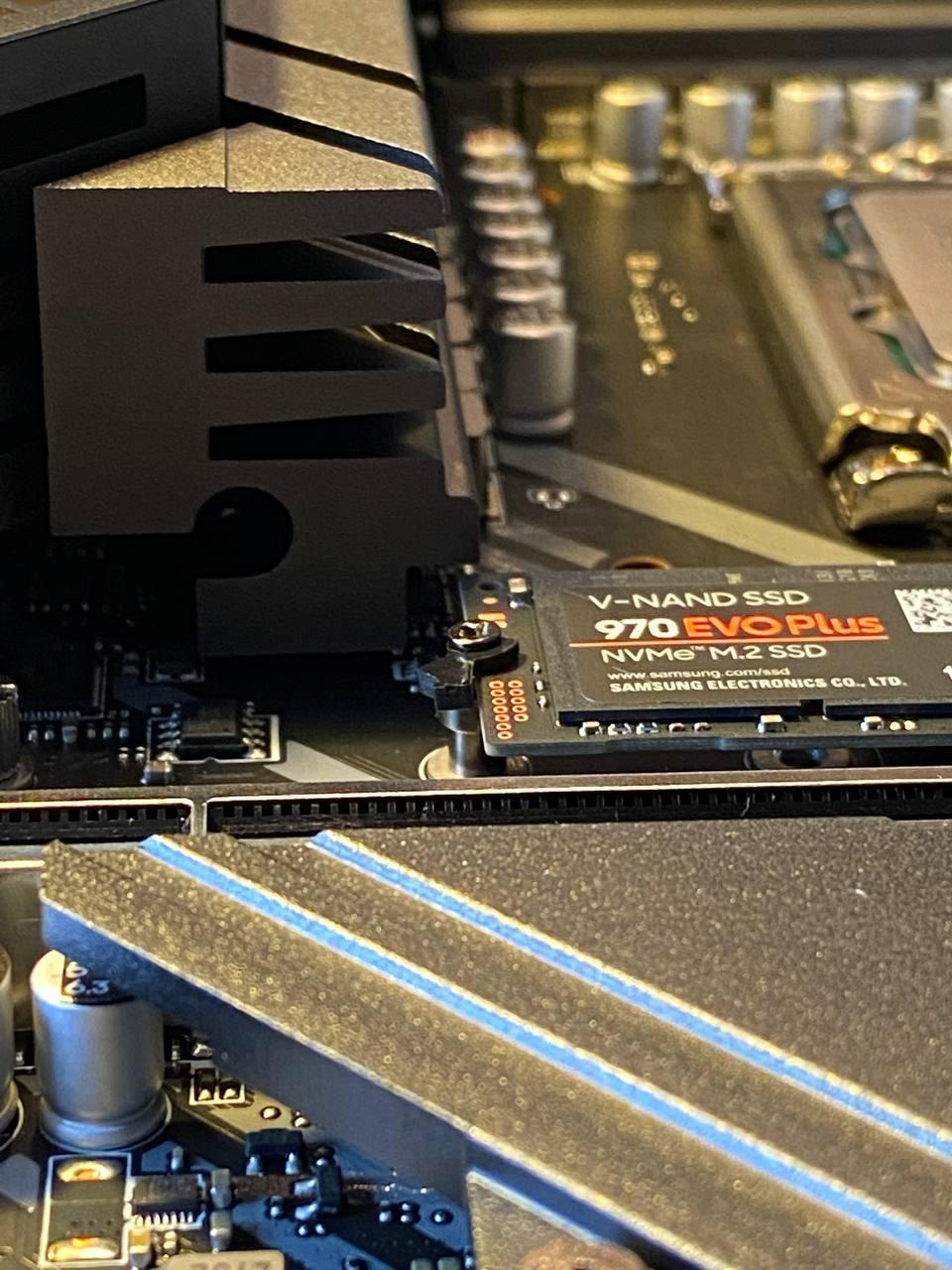

Hey, kennt jemand diesen Mechanismus von MSI? Ist ein Z690 Edge DDR4

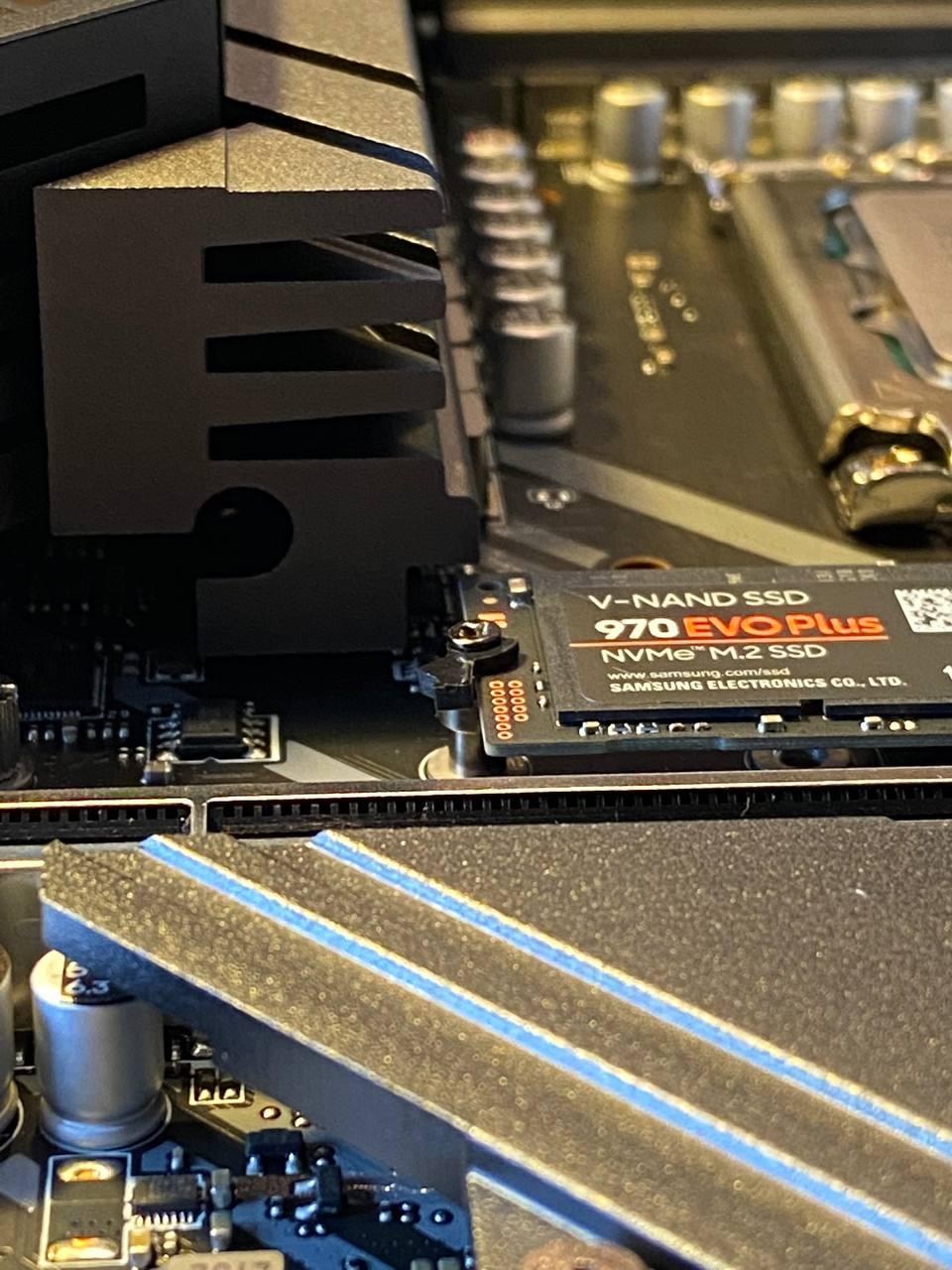

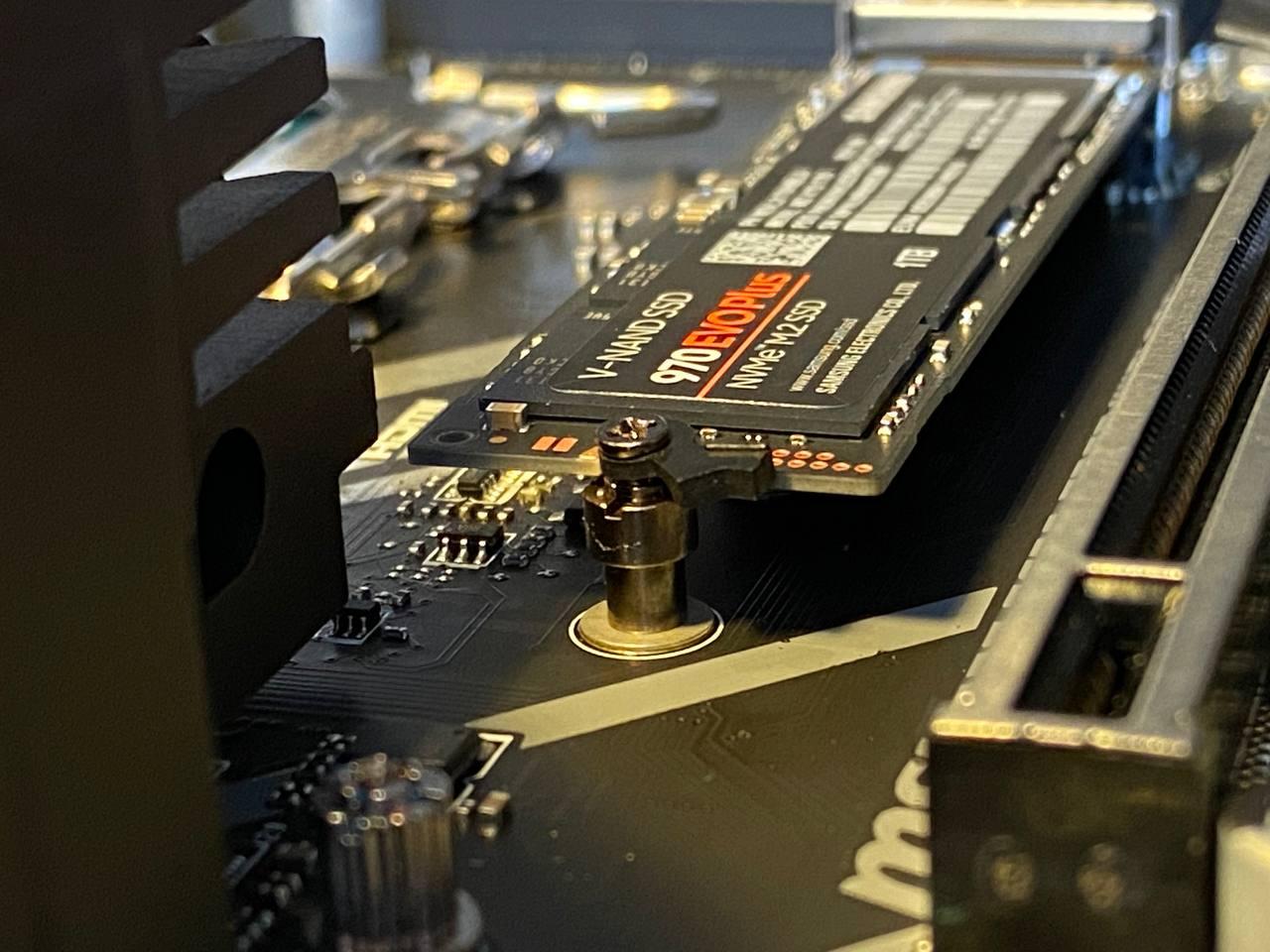

Desto fester ich die Schraube anziehe, desto mehr verbiegt sich der Plastikflügel nach oben.
Hab sie jetzt so angezogen, dass er noch recht gerade ist und die SSD sitzt auch fest. Sollte das reichen?



[madmax2010]

die 3 grad scaffst du auch noch



[Miguel14.05]

die 3 grad scaffst du auch noch

Jo hab ich schon
Mich wundert halt, das ich noch weiter rein drehen kann, allerdings verbiegt sich das Teil dann



[DuckDuckStop]

Da muss doch garkeine Schraube reingedreht werden, du musst nur den Plasticlip umdrehen.



[kachiri]

Soll da überhaupt eine Schraube rein? Ist der Flügel nicht als Ersatz für die Schraube gedacht?



[Rokitt]

Das is net zum festziehen-bis-Wasser-kommt gedacht
Die SSD soll einfach nur am Platz gehalten werden, die muss net festgeschraubt werden.



[puri]

Ja, ist ja nur dazu gedacht, dass die SSD nicht hochschnalzt, die Schraube soll ja nur den Flügel fixieren, dieser aber noch beweglich sein, ich denke nach Augenmaß, dass die SSD plan liegt reicht wirklich



[kachiri]

Da soll doch gar keine Schraube rein ôO
Die SSD wird mit dem Flügel fixiert und dann wird einfach der Kühlkörper (andere Löcher) drübergeschraubt...

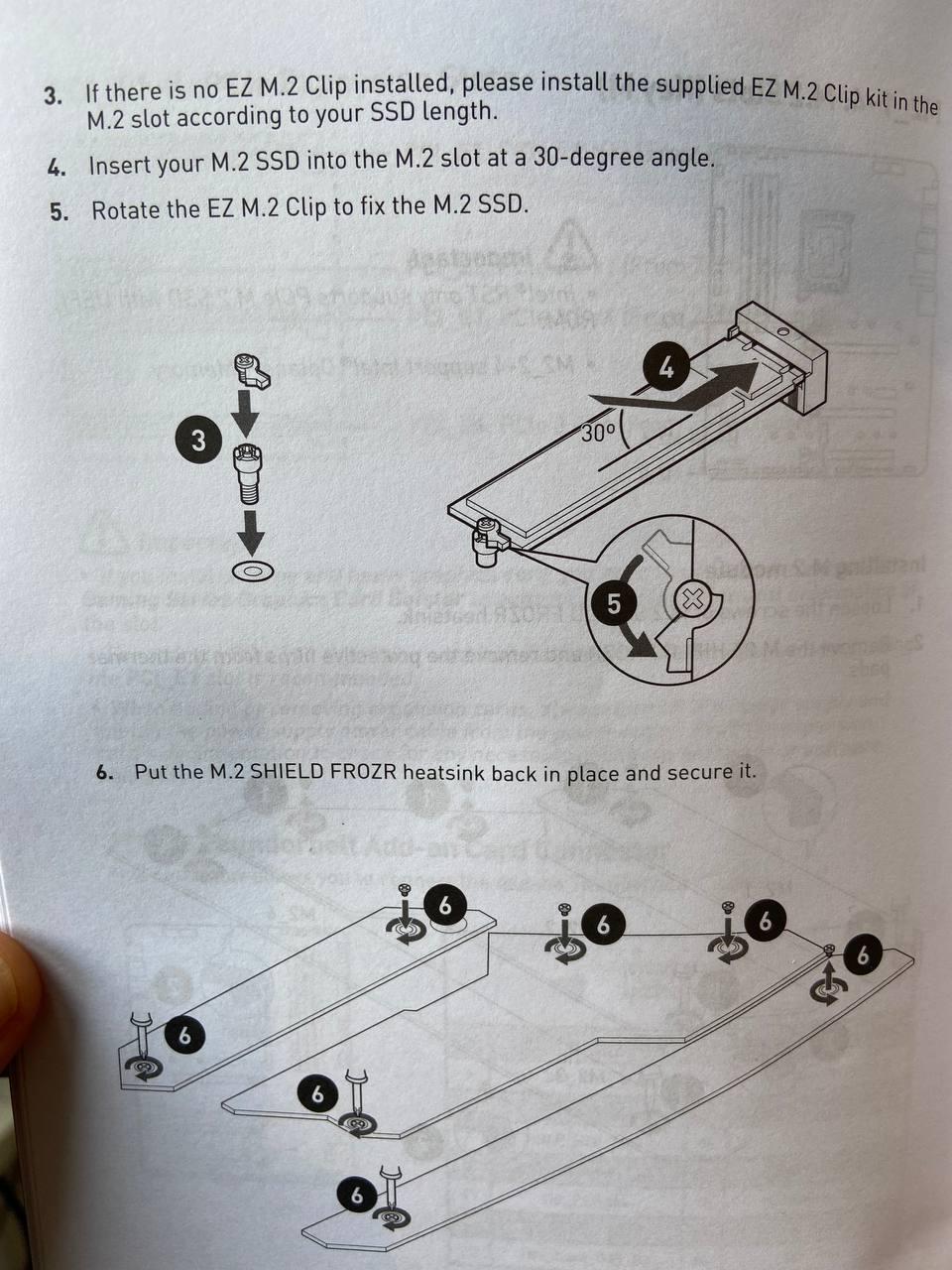

Steht genau so auch in der Anleitung.



[Digitalzombie]

Nach fest, kommt ab



[Miguel14.05]

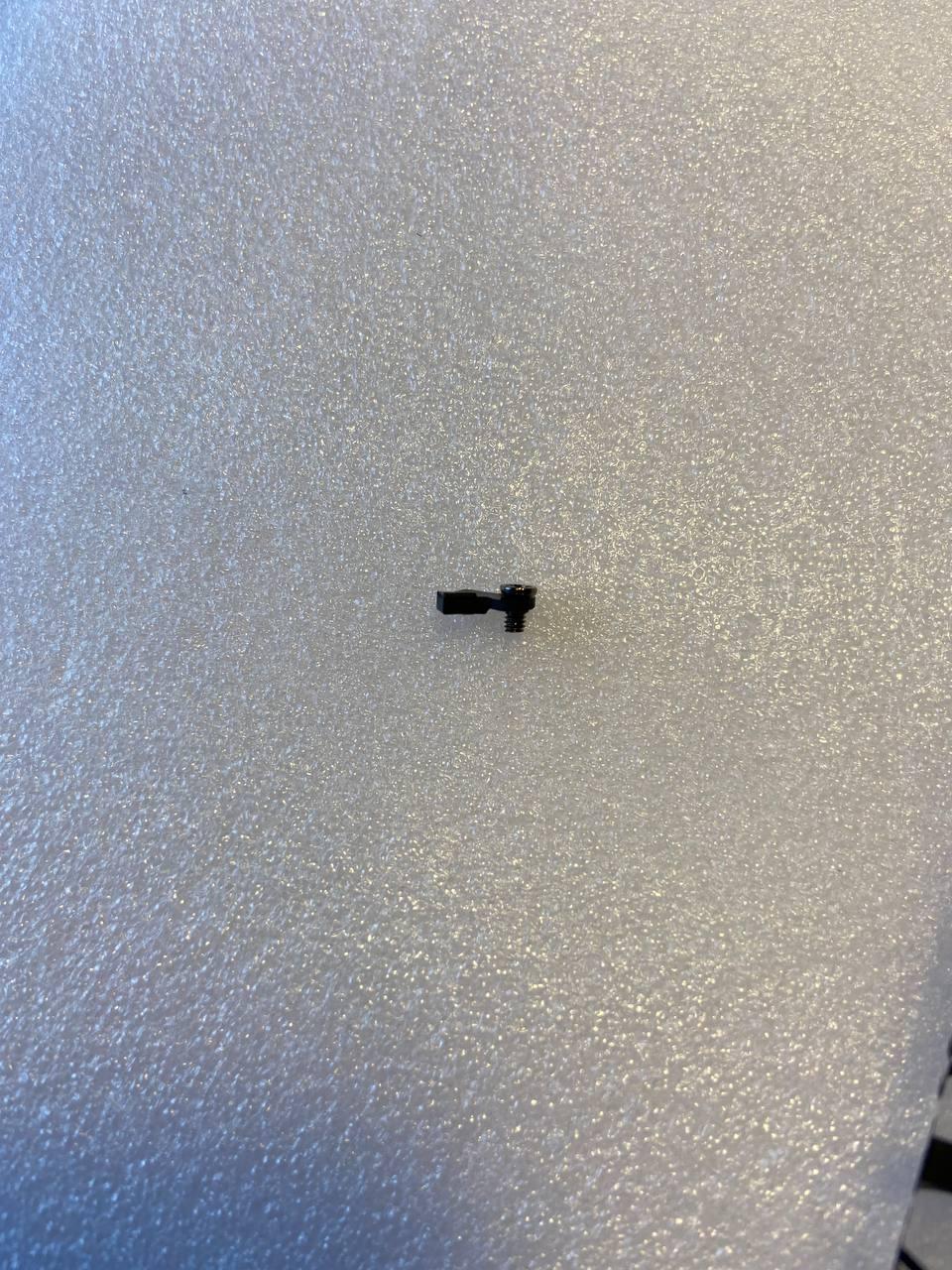

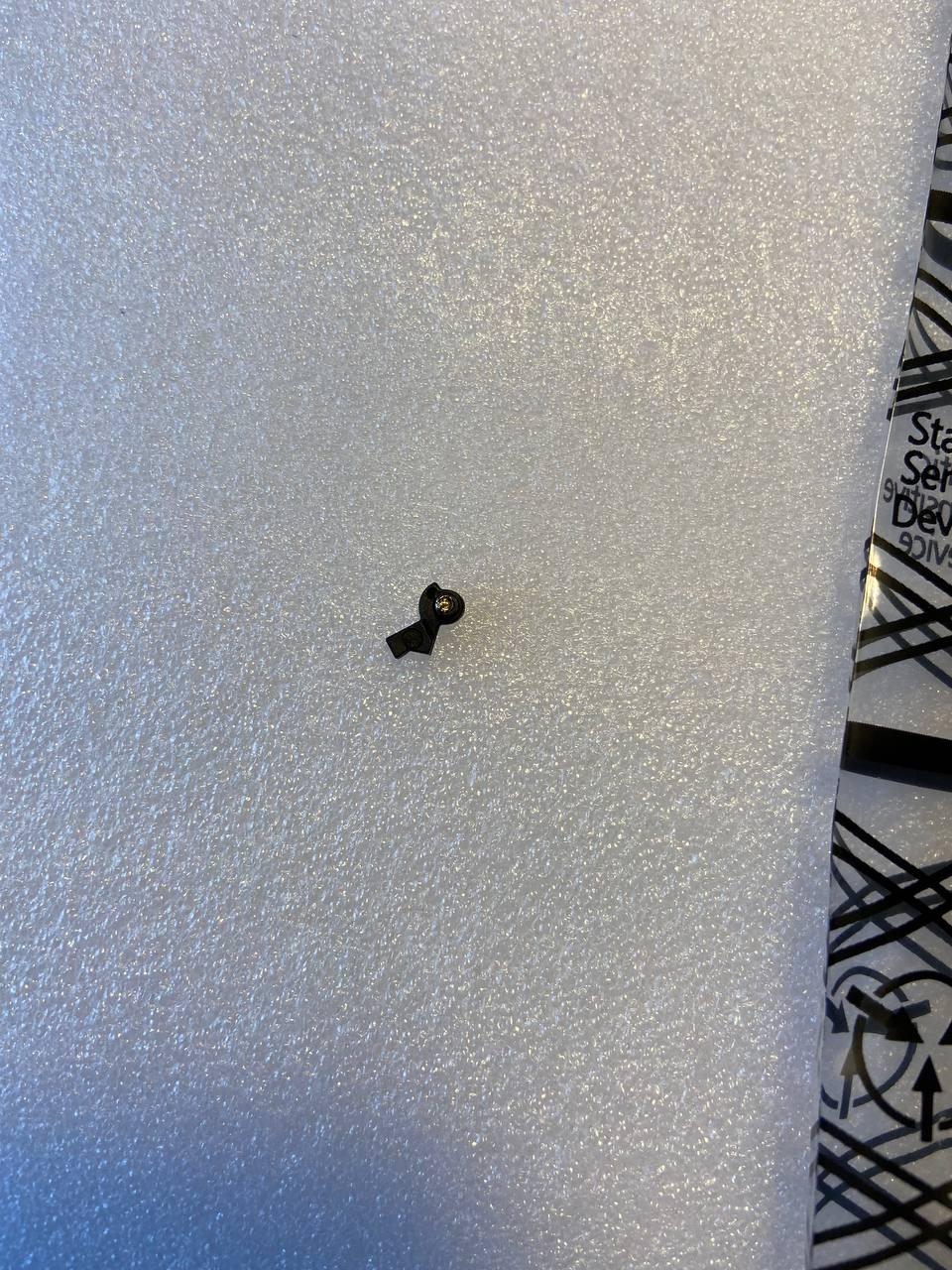

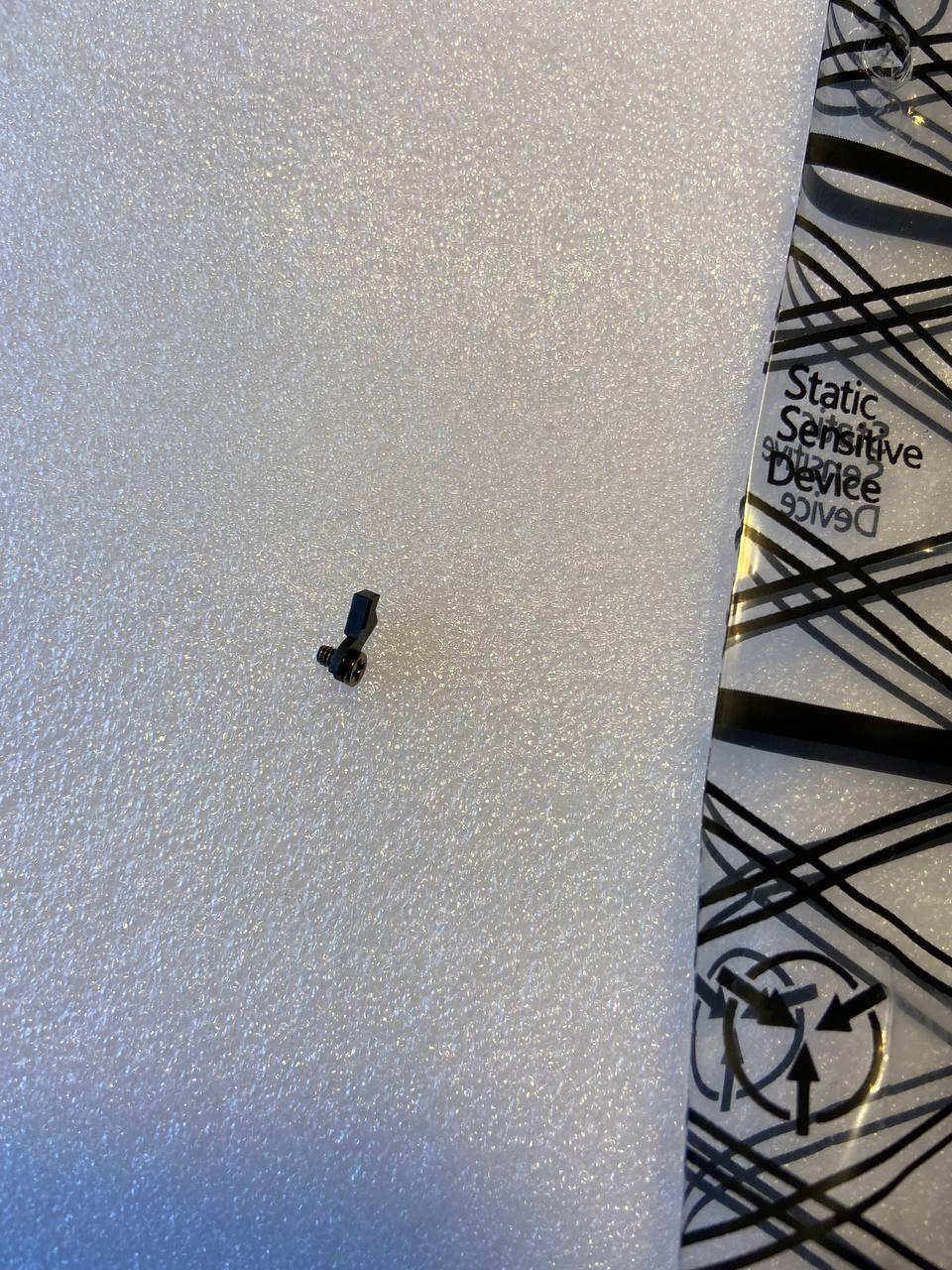

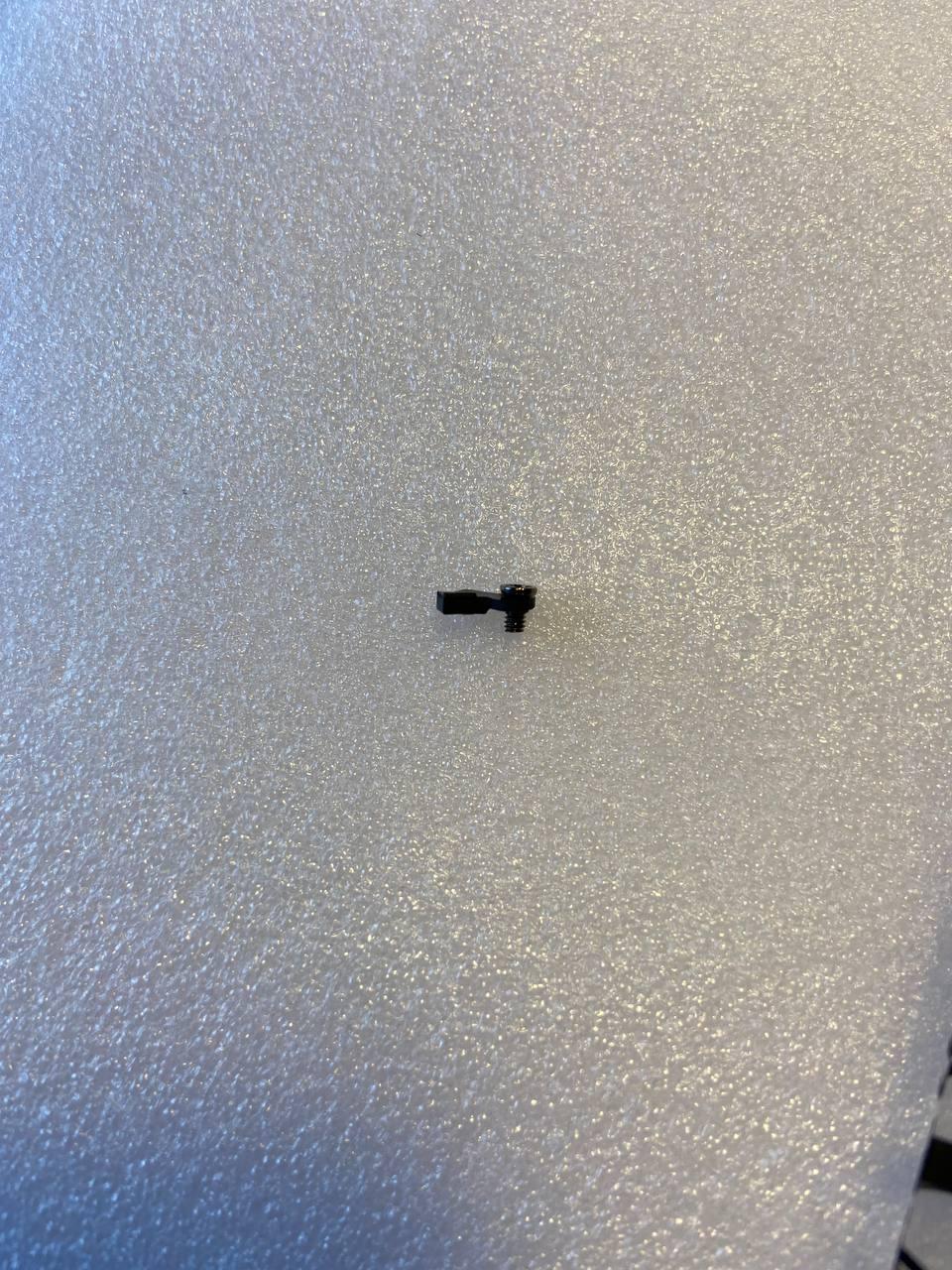

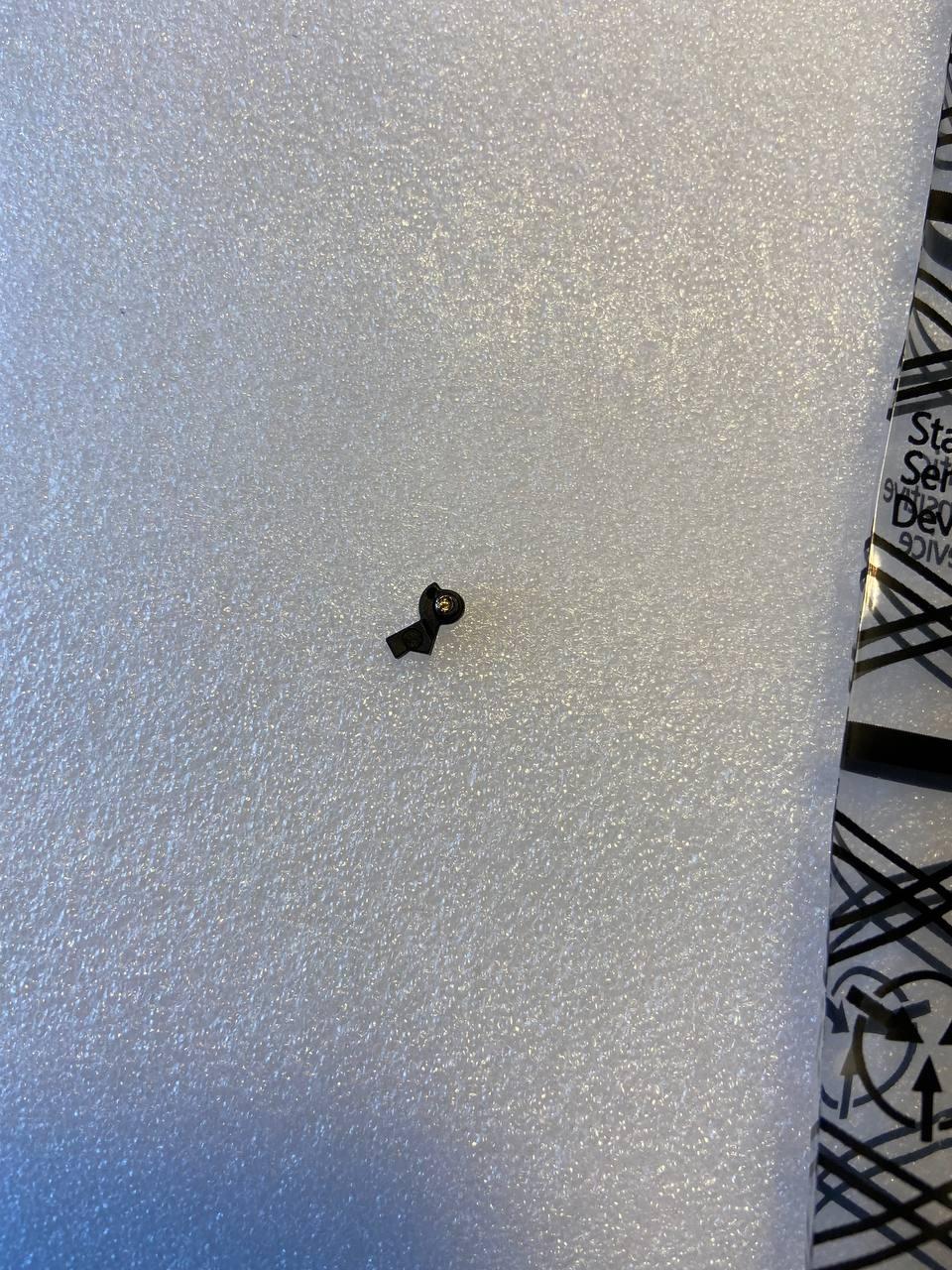

Moment ich bin verwirrt, wie soll das ohne Schraube rein? Der Clip hängt ja in der Schraube



[Rokitt]

Da soll doch gar keine Schraube rein

Klar muss da ne Schraube rein, der Clip hält doch net von Geisterhand siehe auch Abbildung in der Anleitung.



[Rappei]

dann mach es wie in der anleitung, leicht rein drehen und den klipp als schnellverschluss nutzen oO



[DuckDuckStop]

So wie es im Handbuch steht, schraube ansetzen, clip umdrehen, fertig.



[Miguel14.05]

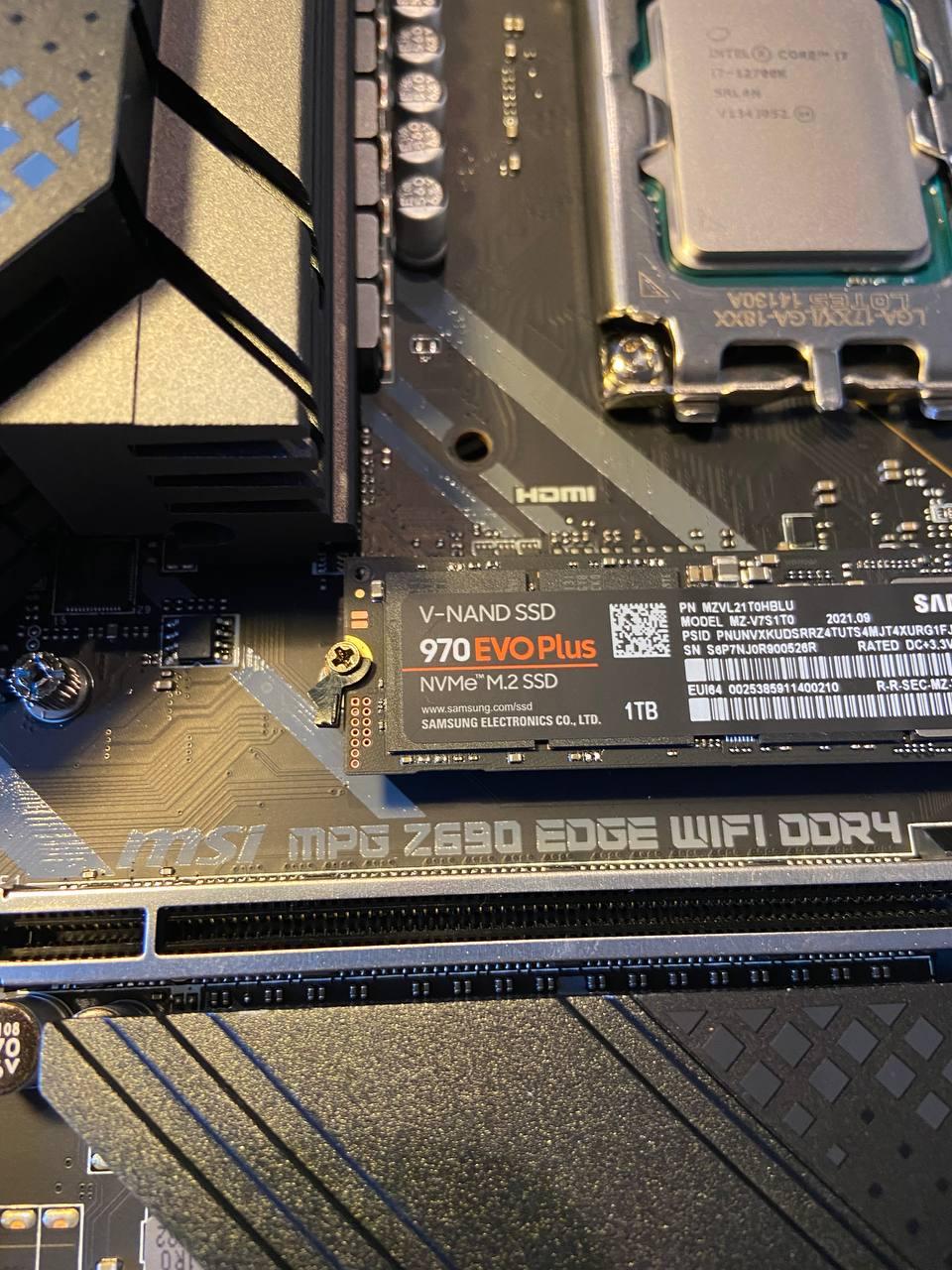

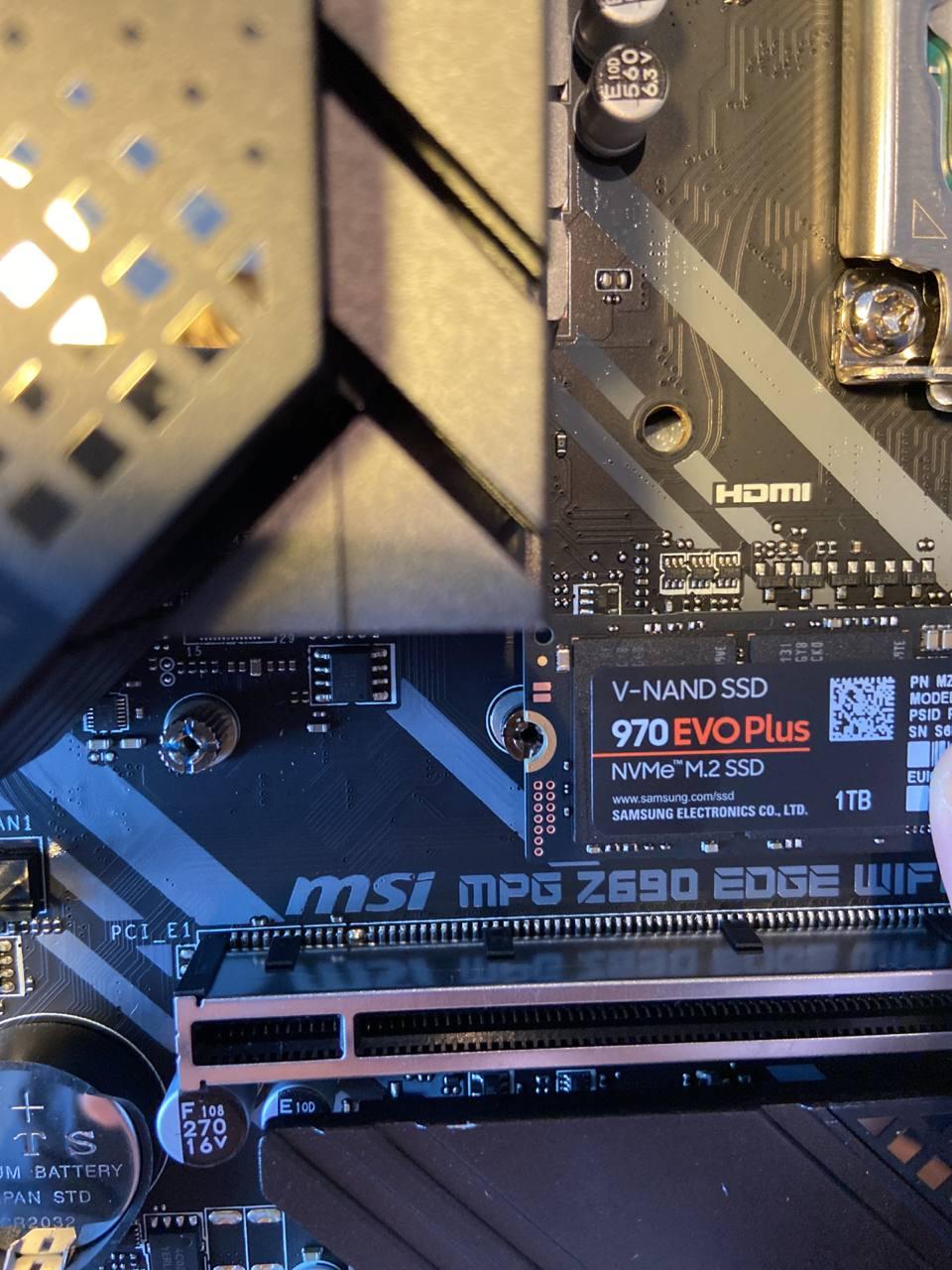

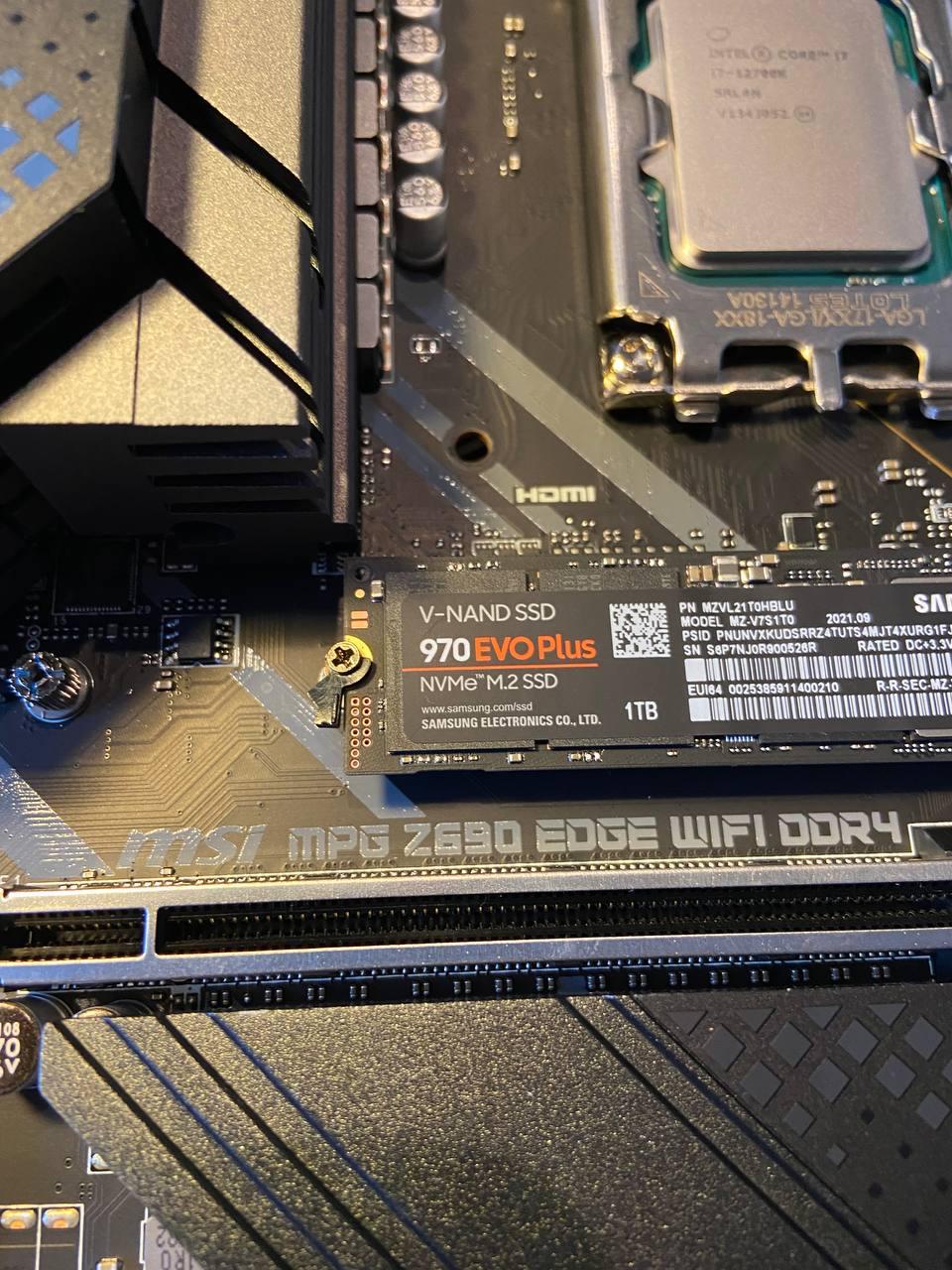

Ok, so siehts final aus:



[DuckDuckStop]

Und jetzt drehst du den clip.



[Miguel14.05]

Und jetzt drehst du den clip.

Der soll doch nur parallel zur SSD wie auf der Grafik im Handbuch



[DuckDuckStop]

JO mein fehler, passt so.



[AGB-Leser]

Ist der nicht schon festgeschraubt? Das ist doch eigentlich der Sinn dieser Konstruktion: werkzeugloser Einbau



[Endless Storm]

Sieht doch jetzt top aus. Nun passt es



[kachiri]

Habe die Vermutung, du hast die Reihenfolge vertauscht.

Sockel ins Board an der Stelle, wo du ihn brauchst.
Dann den Klipp in den Sockel "schrauben".
Und zum Schluss kommt die SSD rein, Klipp drehen.
Kühler drauf.
Fertig.

Sieht so aus, als ob du den Klipp erst installiert hast, als die SSD schon steckte.
