was ist das für ein Anschluss ?

[Xerandria]

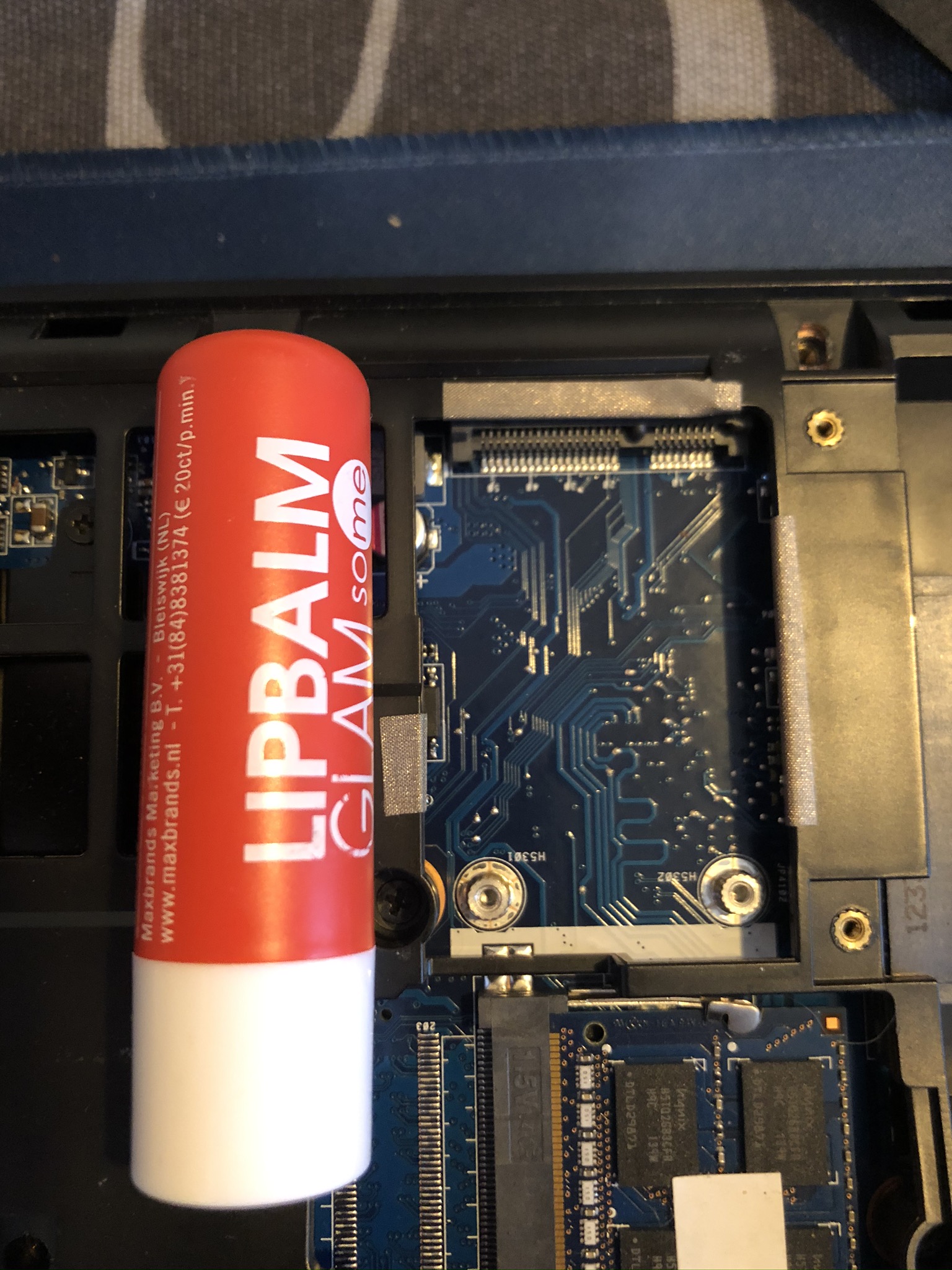

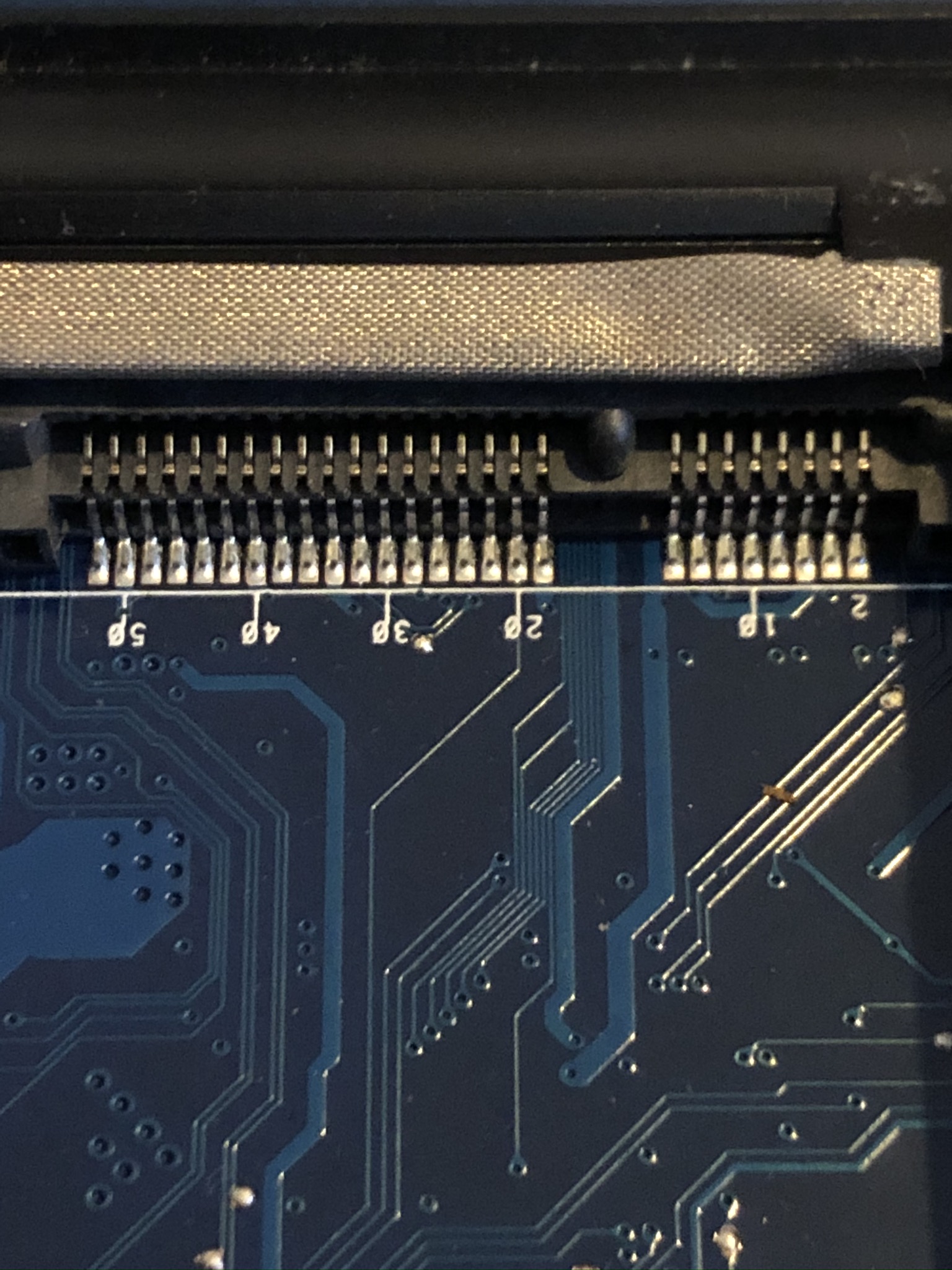

#hallo, habe hier ein Notebook und soll dort evtl. eine m.2 SSD einbauen, aber ist das überhaupt ein m.2 Port ? Meiner im Laptop ist irgendwie anders und auch Platzmäßig ist bei mir mehr.

Kann mir jemand helfen ? Danke !



[xammu]

Der Name des Notebooks wäre interessant, könnte auch nur Mini-PCIe sein. Wobei mir das so gar nicht nach einem Steckplatz aussieht.



[Stratotanker]

Das sieht nach mSATA aus. Pinanzahl passt.



[Xerandria]

Moin,
es ist ein Acer Aspire V3-732 B9604G50Makk



[TheRealX]

Da der Laptop anscheinend das gleiche Chassis wie mein V3-771g verwendet tippe ich auch mal auf einen ähnlichen Mainboard Aufbau.

Somit dürfte der Anschluss der freie Steckplatz für eine mSata SSD sein!

Edit: Hast du eventuell nochmal Bilder von weiter weg?



[ghecko]

Hm, das sieht aus wie die Rückseite eines normalen S-ATA Connectors für 2,5" SATA. Hast du auch ein größeres Bild?



[xxMuahdibxx]

@Stratotanker jo ... M2 hat mehr Pins und auch anders belegt egal ob SATA oder NVME(PCIe)



[Xerandria]

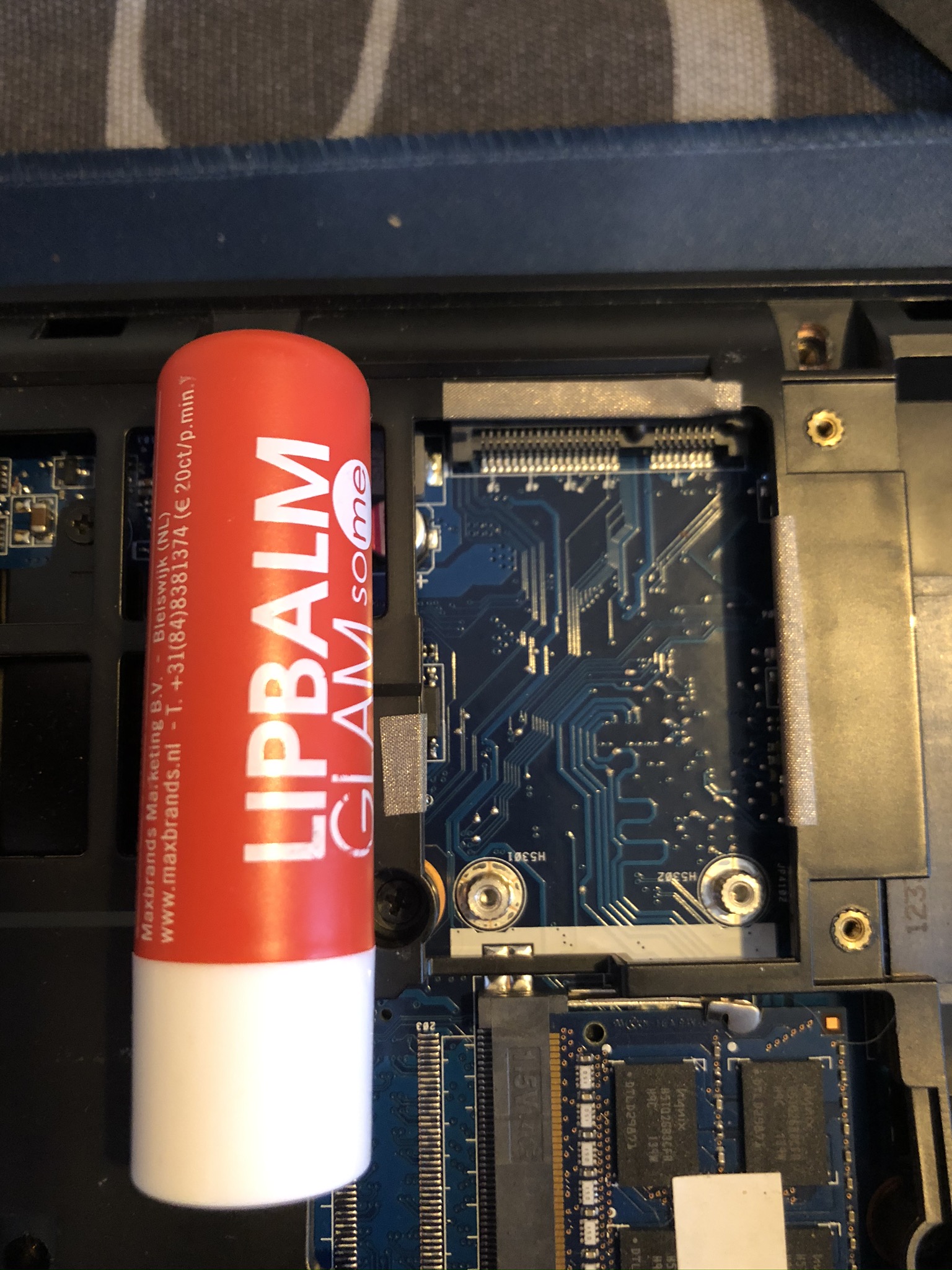

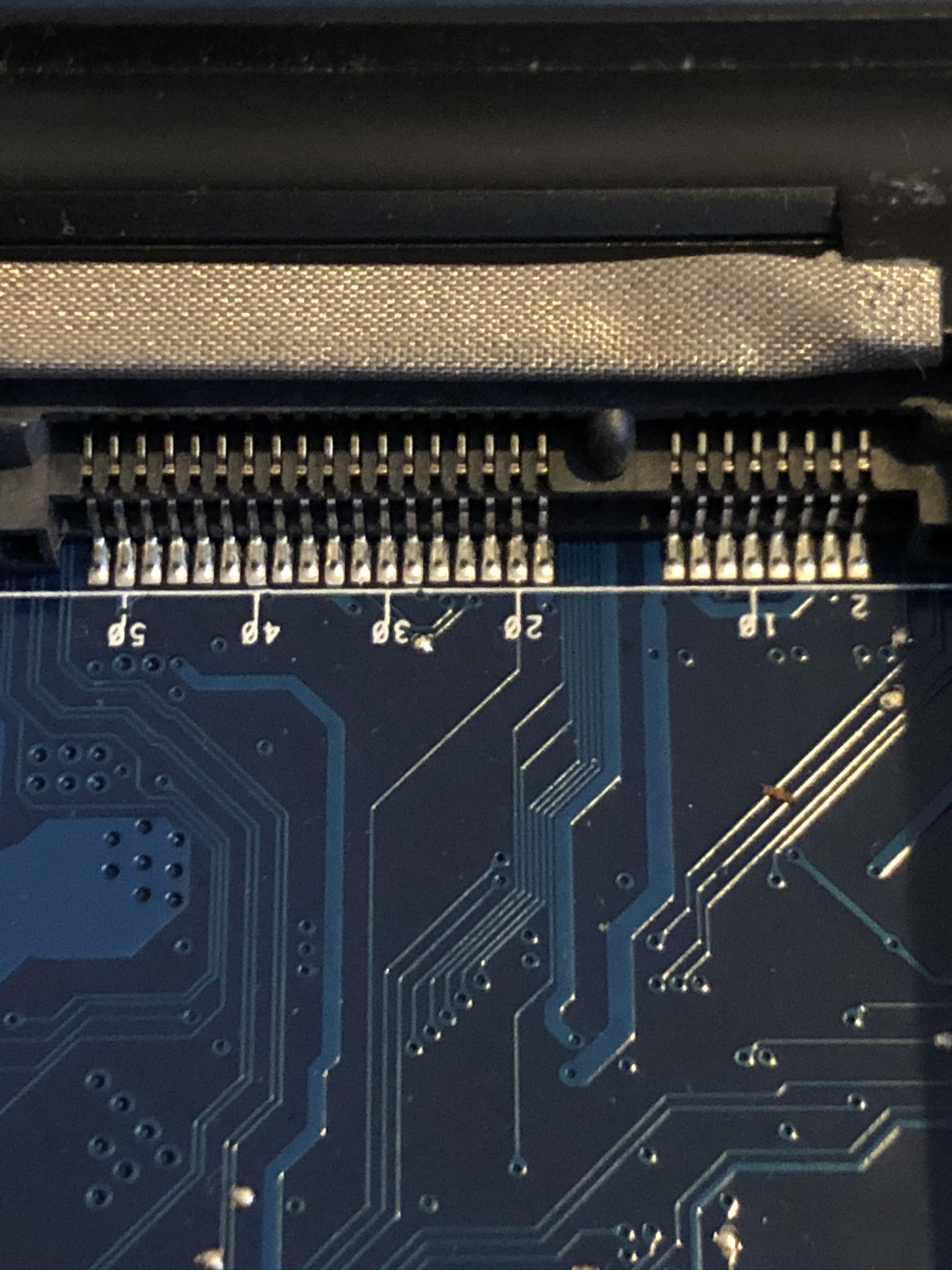

Hm, das sieht aus wie die Rückseite eines normalen S-ATA Connectors für 2,5" SATA. Hast du auch ein größeres Bild?



[ghecko]

Gut, das ist zweifellos mSATA.
https://geizhals.de/?cat=hdssd&xf=4832_11



[Xerandria]

Danke an alle, in der Laptop Tasche lag die alte 32GB mSata SSD ... somit hat sich die Frage nun erübrigt :-( Erst einmal alles durchschauen bevor man unnötige Fragen stellt :-)

Danke euch allen trotzdem !!



[Cardhu]

Die 32GB mSata wird aber wohl eine Caching SSD sein.
Falls du eine mSata verbauen möchtest und eine HDD, musst du schauen, ob beides einzeln erkannt wird. Hatte mal den Fall bei einem HP, dass wenn ich Windows auf eine größere mSata installiert hab, die HDD nicht mehr erkannt wurde
