Welche GPU passt denn nun auf das Mainboard

[Tammy]

Hallo liebe Leser/innen,

ich könnte für eine kleine LAN Box folgendes MB erwerben, eine passende CPU habe ich, nur leider stellt sich die Frage, welcher PCI-E Slot darauf nun wirklich vorhanden ist.

Hier das Mainboard:
http://www.ibase.com.tw/english/ProductDetail/EmbeddedComputing/MI953

Von den Produktbildern her ist das nur ein einziger PCI-E, aber stimmt das und wie ist er angebunden?

Danke euch



[wirelessy]

Garnichts. Von den Produktbildern her ist das ein einziger PCI und DAHINTER ein einziger PCI-e x1. Da bekommst du keine Grafikkarte drauf - naja, ne alte PCI halt .



[mugam]

Steht doch dabei 1 x PCI-E (x1) ...



[AdoK]

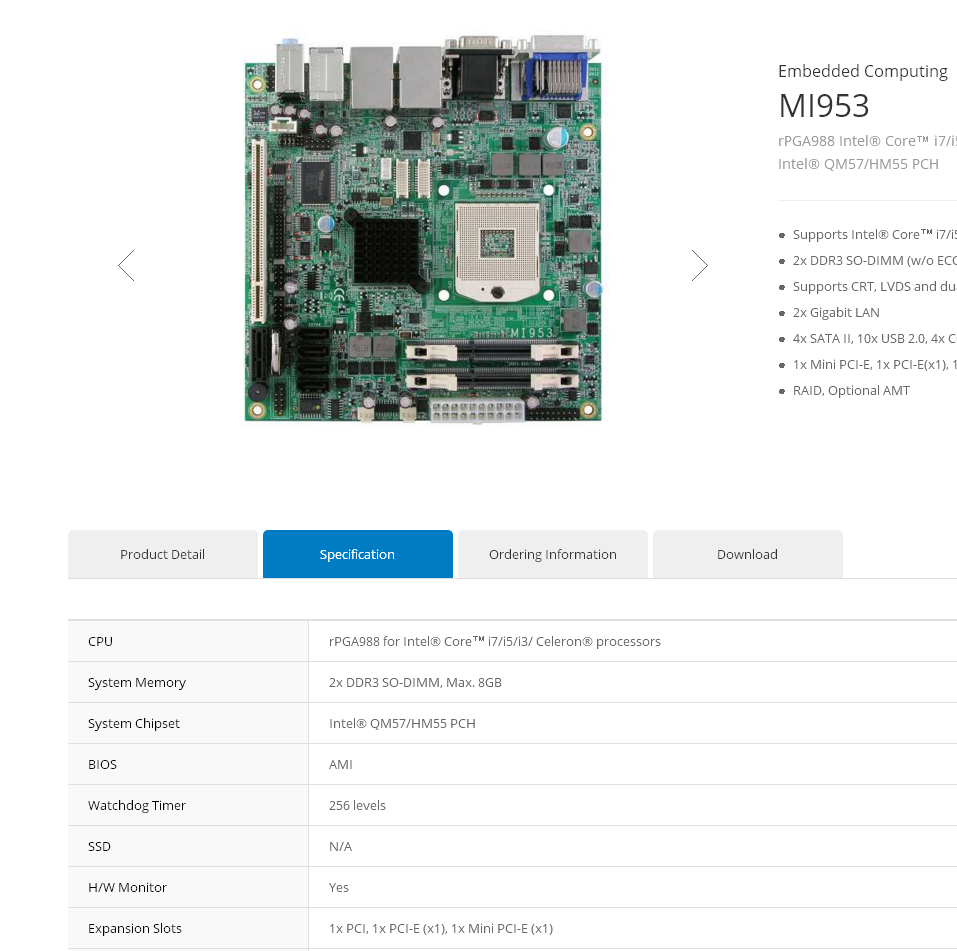

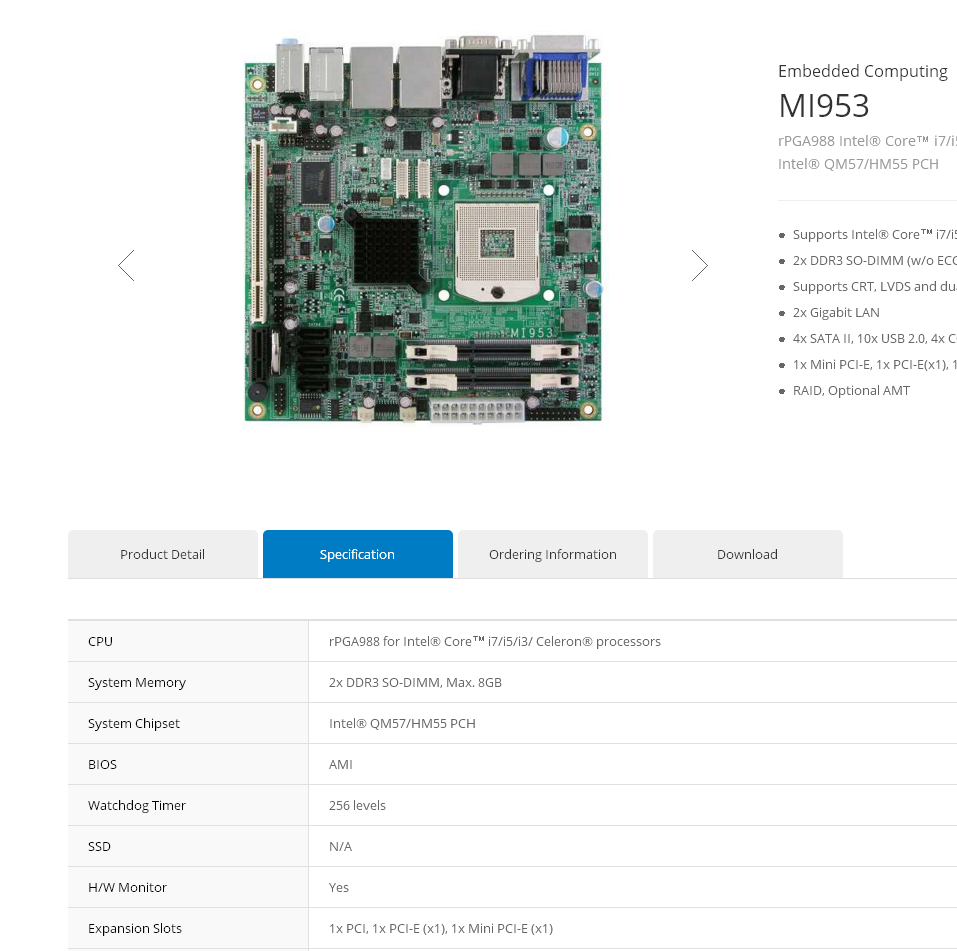

Siehe Spezifikation(en) des Boards unter http://www.ibase.com.tw/english/ProductDetail/EmbeddedComputing/MI953



[Tammy]

Hm schade, dann hat sich das wohl erledigt, aber vielen Dank für eure Auskunft



[ApeHunter]

Es gibt schon einige wenige Grafikkarten, die auf einen x1-Slot passen ...
http://geizhals.de/?cat=gra16_512&x...3.0+x1~143_PCIe+2.1+x1~143_PCIe+2.0+x1#xf_top

Aber ob die eine irgendwie relevante Leistung bringen ...

Warum soll da überhaupt eine Grafikkarte drauf? Reicht die iGPU nicht? Oder hast du eine CPU ohne Grafik abgestaubt?



[Mordi]

also von den specs her hats einen PCIe x1 slot und einen PCI slot.
Für den PCI Slot: Eine GT610
Für den PCIe x1 Slot: Eine GT730



[Facu1ty]

Den Sinn mal außenvor gelassen, kann man da auch jede andere PCIe Karte einbauen. Gibt ja Riser Cards.

http://www.miniinthebox.com/de/pci-...?currency=EUR&litb_from=paid_adwords_shopping



[nille02]

Das ist nur ein PCIe 2.0 x1 Port. Eine Herkömmliche GPU bekommst du da nicht rein. Auch ist der Formfaktor ein mögliches Problem, falls du die Karte nicht per Kabel/Adapter schräg verbaust.



[seyfhor]

Bis auf wenige CPU haben doch alle integrierte Grafiklösungen, wozu denn überhaupt eine GPU einbauen?



[puri]

Wenn Du das Manual anschaust brauchst in jedem Fall eine speziell angepasste Risercard.

die findet man sofort:

http://ibt.ca/v2/items/ip390/index.html



[Ltcrusher]

Für was würdest du eine separate Grafikkarte benötigen? Wenn die Onboard Lösung (die Ausgänge) defekt sein sollten, kannste noch per USB 2.0 oder USB 3.0 eine externe Grafikeinheit dranstecken, aber besser ist sowas dann auch nicht.



[Eisbrecher99]

Euch ist schon allen die PCIe-Spezifikation bekannt? D.h. man kann jede PCIe-GPU in einem x1-Slot betreiben. Der Slot besitzt eine Lane und die Stromversorgung bis max. 75W. Alle restlichen Kontakte, wie sie bei x4 und x16 Slots vorhanden sind, beinhalten nur noch die restlichen Lanes.

Anders herum kann man auch z.B. eine PCIe x1 Soundkarte in einem x16-Slot betreiben.

Auch ist der Formfaktor ein mögliches Problem, falls du die Karte nicht per Kabel/Adapter schräg verbaust.

Das hingegen ist wahr. Aber dann verwendet man einfach einen PCIe x1 zu x1 Riser.



[Child]

Euch ist schon allen die PCIe-Spezifikation bekannt? D.h. man kann jede PCIe-GPU in einem x1-Slot betreiben. [...]

Das ist aber nur korrekt für hinten offen PCIe Slots ... (in den "normalen" gehts dann nur nach entsprechender mechanischer Bearbeitung)



[TenDance]

Wollt ich auch grad schreiben, der 1xer sieht hinten geschlossen aus. Müsste man dann mit Gefühl hinten öffnen. So oder so wird die Karte stark versetzt auf dem MB sitzen, in einem Standardgehäuse wird das kein sauberer Einbau. Und wenn das Mainboard nicht auf dem Rücken liegt, müsste die GPU dann stabilisiert werden. Sonst weiss ich nicht was eher passiert: dass der PCIe-slot abreisst oder das PCB der GPU so stark bricht dass die Leiterbahnen reissen.



[Eisbrecher99]

@Child: Stimmt. Habe nicht zu genau hingeschaut. Scheint mir abe so, dass viele immer denken, dass x1 nur auf x1 und x16 nur in x16 passt. Naja, aber wegen der fehlenden Befestigungsmöglichkeit einer GPU an der Stelle des Mainboards, läuft es sowieso auf einen Riser hinaus.



[wirelessy]

Dann am besten noch den Mini-PCIe auf der Rückseite mit sowas benutzen, damit bekommt man dann wiederum echt ne coole Lanbox hin .
Irgendwie ne GTX 950 oder sowas, dann hauts auch mit dem Strom schon hin .
