Wer hat ein ASUS ROG Strix X570i ITX für ein Foto?

[doller12194]

Moin! :-)

Ich besitze solch ein Board!
Jedoch ist mir beim Umbau ein dummer Fehler unterlaufen und ein kleines Bauteil unter der Klammer vom PCI-Express Slot verloren gegangen.
Um nun nicht ein Teil auf ,,Gut Glück,, einzulöten , Freunde, die sich meinem Problem angenommen haben gern ein Bild vom besagten fehlenden Teil haben.

Leider ist online nichts zu finden. :cautious: Bzw. ist auf den Fotos immer der Slot-Hebel im Weg...

leider brauche ich ein gut aufgelöstes Bild direkt vom Baustein unter dem Hebel..

Darum hoffen wir das hier in der Community jemand solch ein Board besitzt und mir/uns ein Foto davon machen kann!

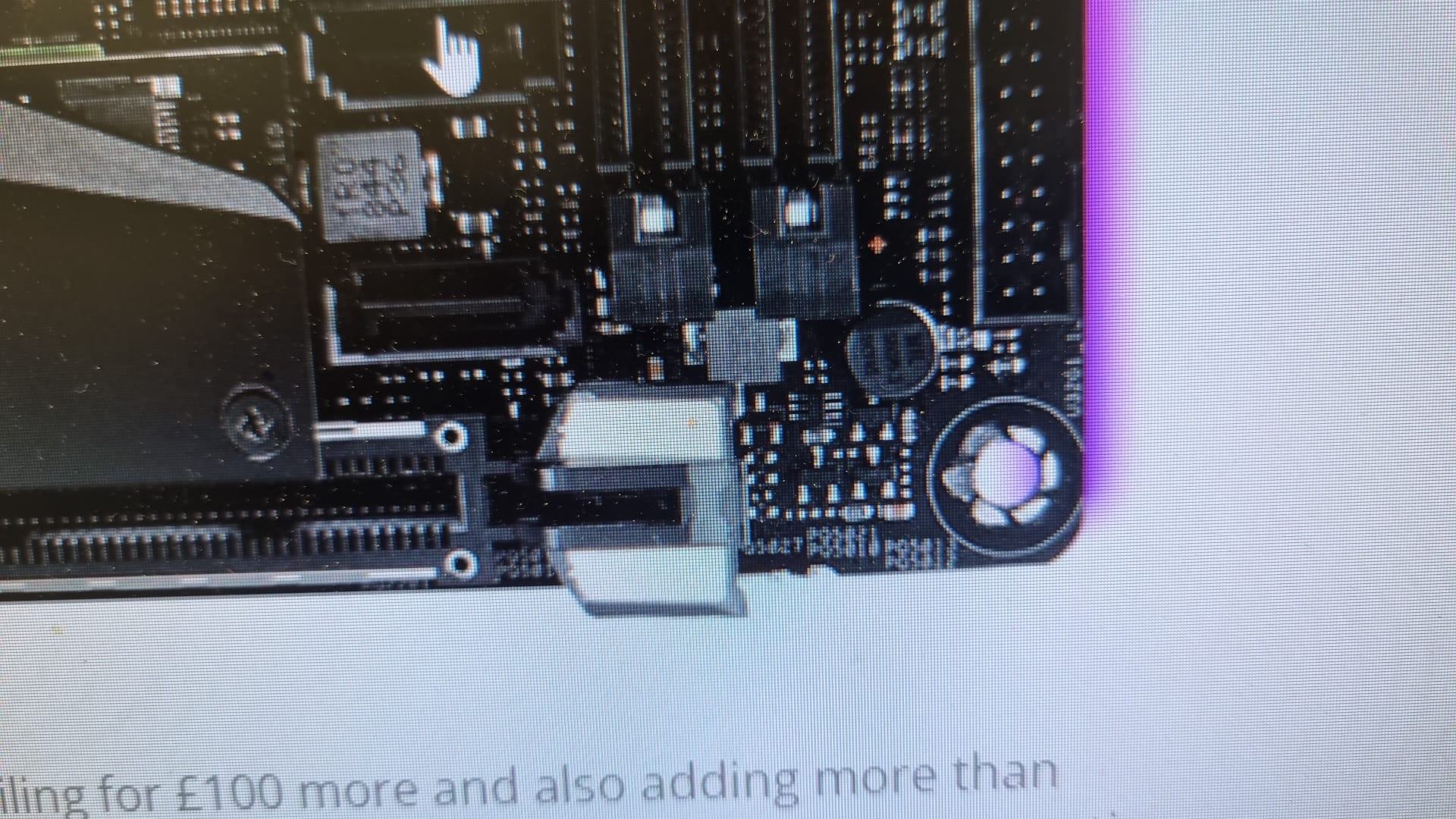

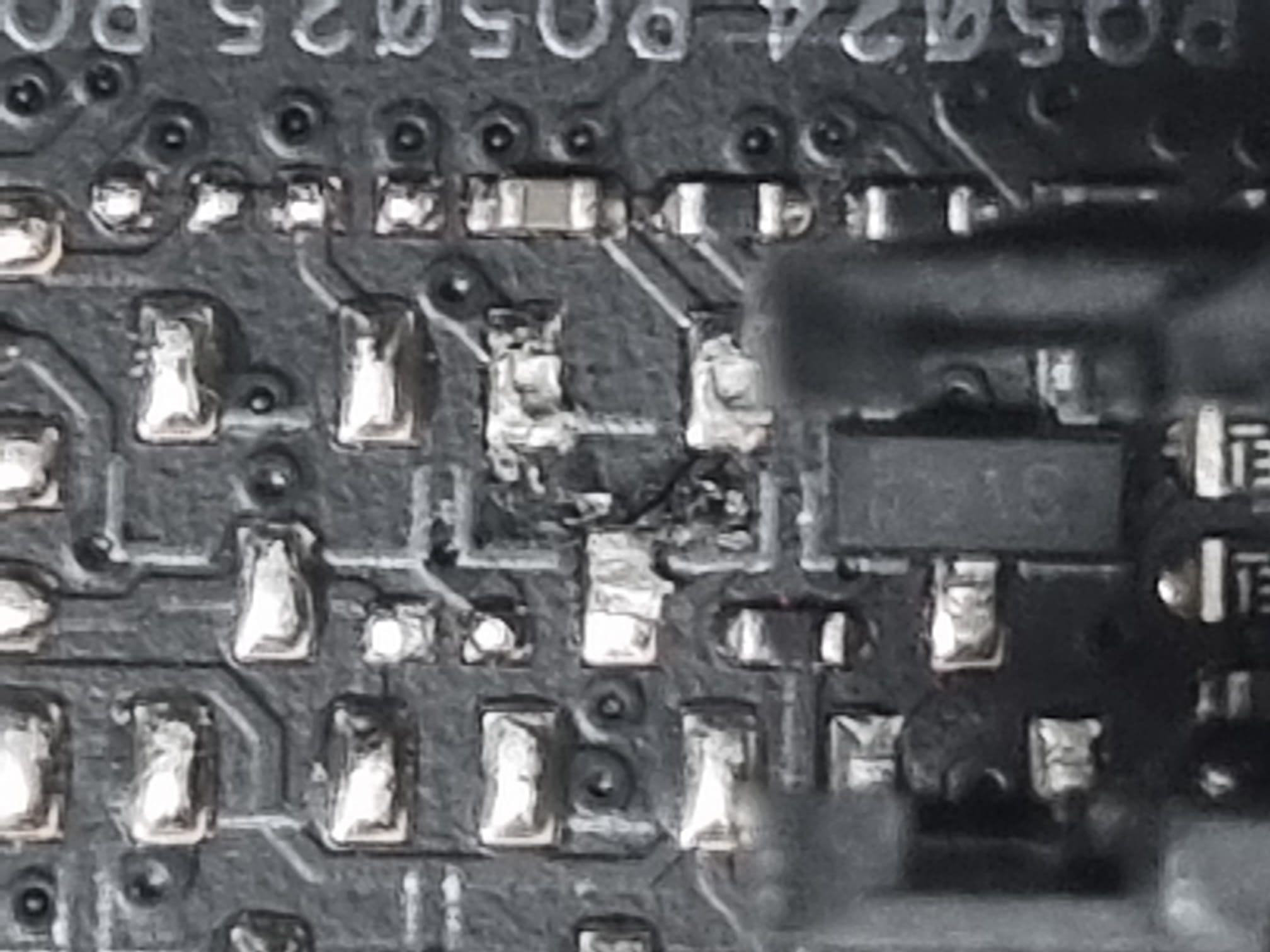

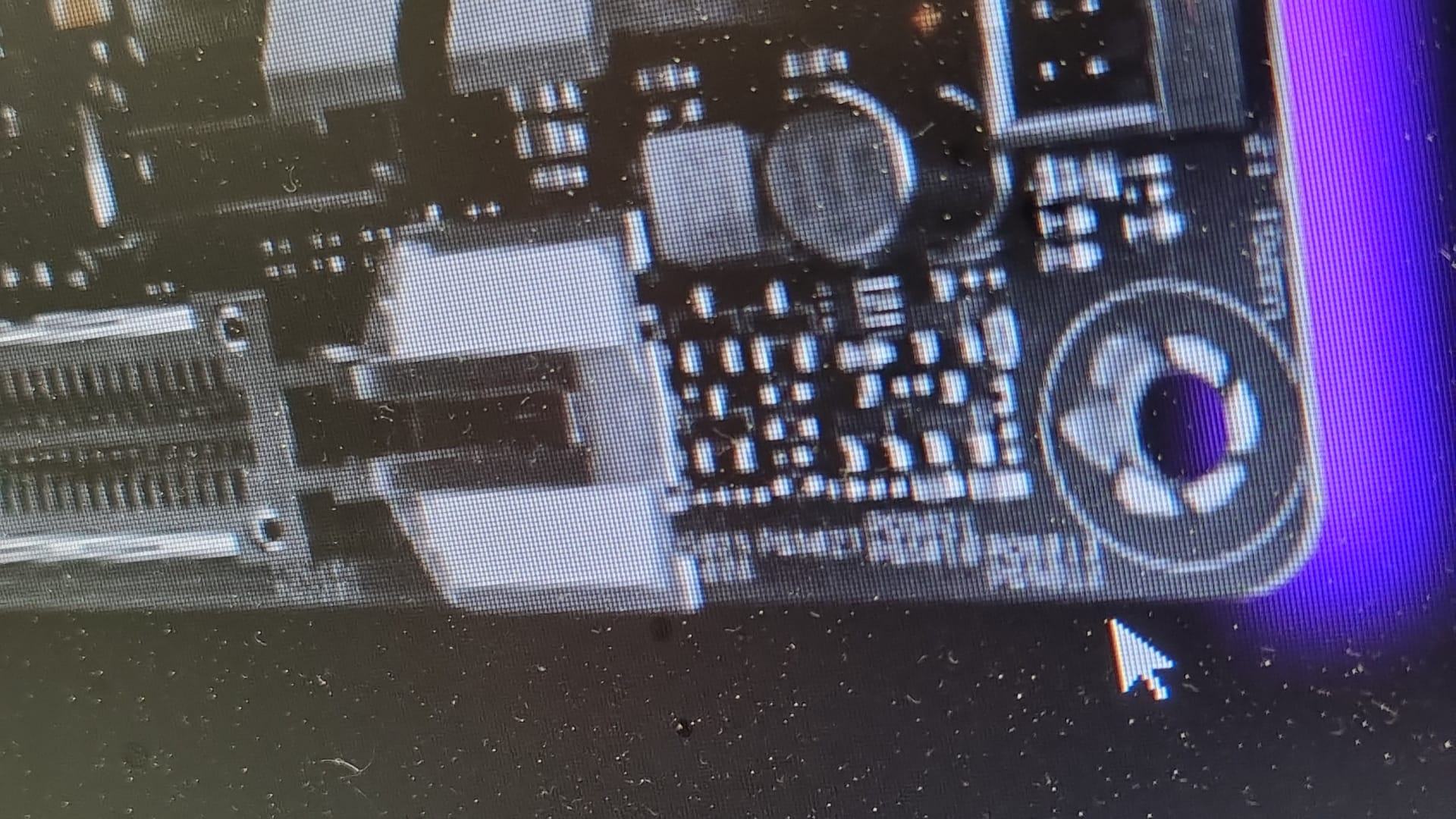

Im Anhang Bilder der besagten Stelle!

Danke im Voraus :-)



[tRITON]

Es wird wohl der selbst Transistor sein wie der direkt daneben

Kannst du ein Bild einstellen, was die Beschriftung erkennen lässt?

S/A? 3\A?



[doller12194]

Was macht dich so sicher? Das ist nämlich die Frage ob wir es wagen solch einen zu verlöten..



[tRITON]

Jeder Hersteller ist bemüht einen low count an parts zu haben um bei der Bestückung möglichst wenig unterschiedliche Bauteile zu haben. Außer es ist unumgänglich.

Ich kann aus deinen Bildern aber bei keinem die Beschriftung wirklich erkennen.



[Nickel]

würden Ubi (HWLuxx) und seine Freunde,

Wenn das echt Profis sind, sollten die schon wissen welcher dahin kommt ,
wenn sie da Brett vor der Nase haben.



[Choceur]

Schaltplan: https://drive.google.com/file/d/1qMULQwqmuEfmANlogWq8pBwMz89bmhrD/view
Evtl. hilft das weiter!



[doller12194]

Ich kann aus deinen Bildern aber bei keinem die Beschriftung wirklich erkennen.

Die Bilder oben dienen nur zur Orientierung über welchen Bereich/Bauteil es geht.

Ergänzung (2. September 2023)

@Choceur

Habe den Plan weitergeleitet :-) Bin gespannt. Ich seh da drauf garnicht durch. Ich hoffe die Jungs..
Wo bekommt man denn so einen her? Von der regulären Support Seite jedenfalls nicht.

Ergänzung (2. September 2023)

Kannst du ein Bild einstellen, was die Beschriftung erkennen lässt?

S/A? 3\A ?

Ich frage ihn.. das Board ist viele Kilometer weit weg von mir...



[doller12194]

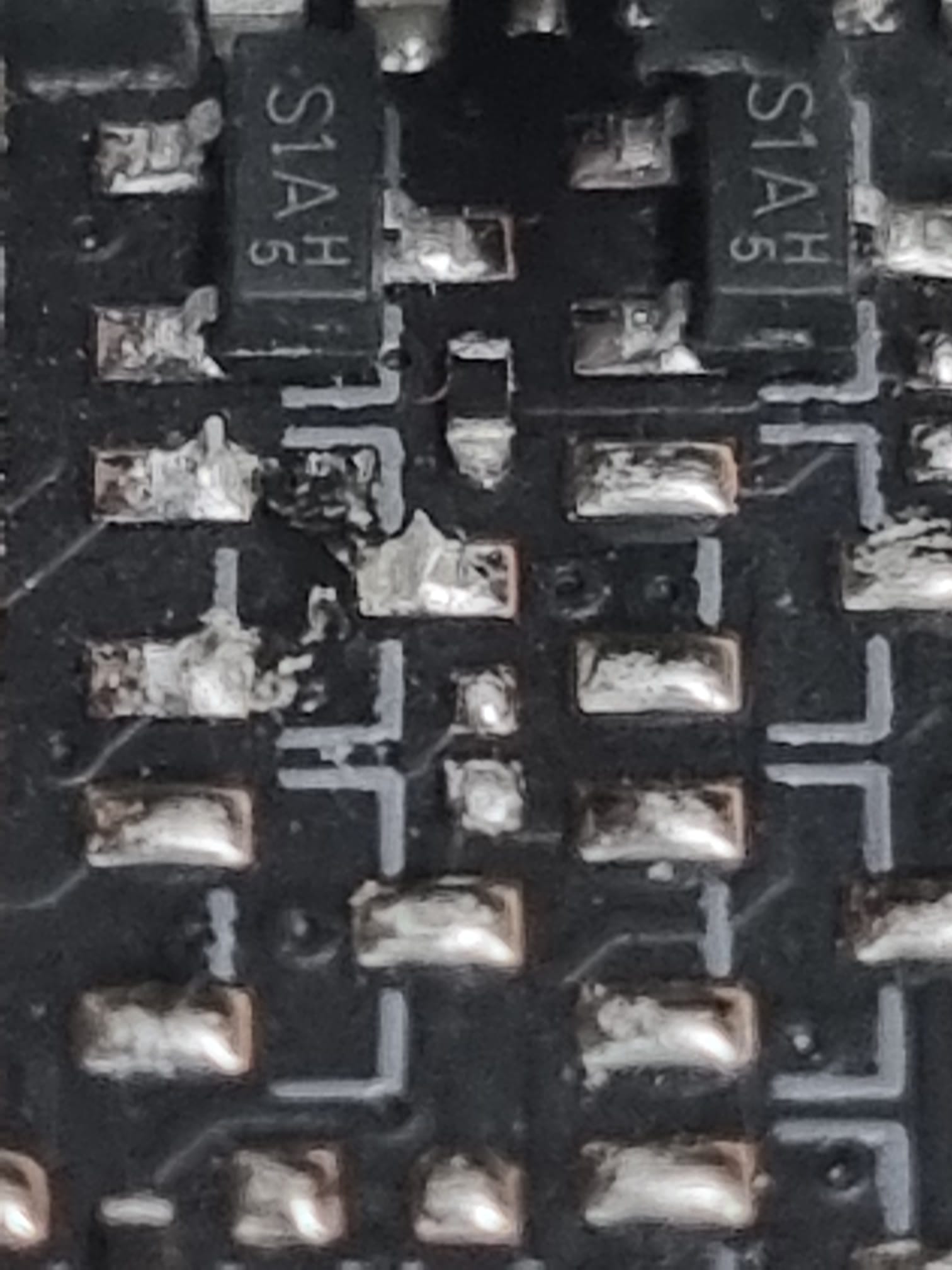

Gerade das Bild in scharf bekommen.. denke auch da ist der gleiche verbaut.



[tRITON]

https://www.el-component.com/bipolar-transistors/fjx3904

Sollte der hier sein
