X570-e m2 Anbindung

[Hilzerak]

Hey Leute,
ich würde gerne eine zweite m2-SSD in mein Setup bauen.
Hab ein X570-E Gaming und einen 5900X.
Jetzt stellt sich mir die Frage nach der Anbindung der Slots.
Die Herstellerangaben sind an der Stelle leider für mich widersprüchlich.
Hoffe ihr könnt mich da aufklären.

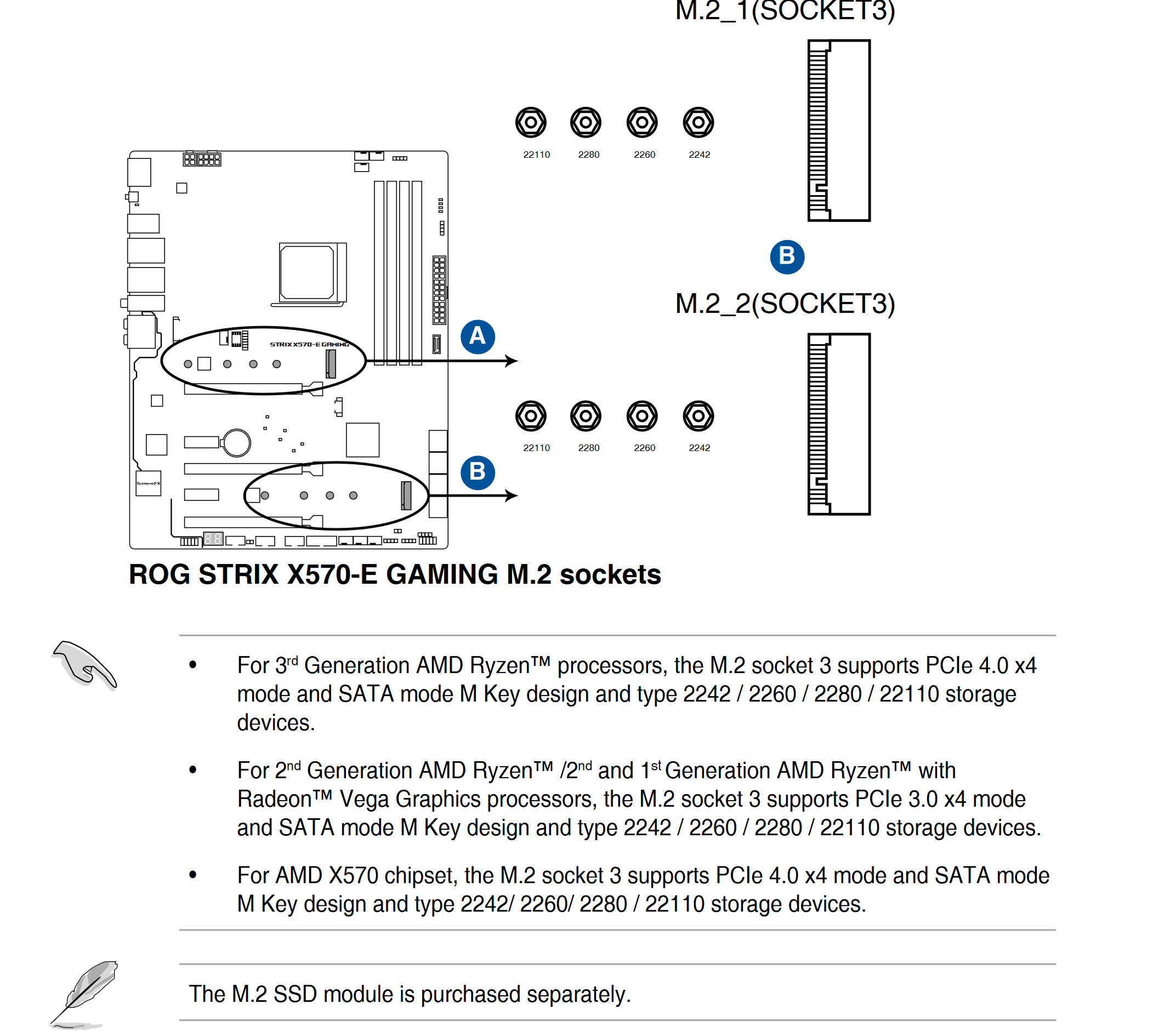

Auszug aus dem Manual

https://dlcdnets.asus.com/pub/ASUS/.../E15826_ROG_STRIX_X570-E_GAMING_UM_v2_WEB.pdf

Hierraus würde ich schließen dass in meinem Fall beide mit 4.0x4 angebunden sind.

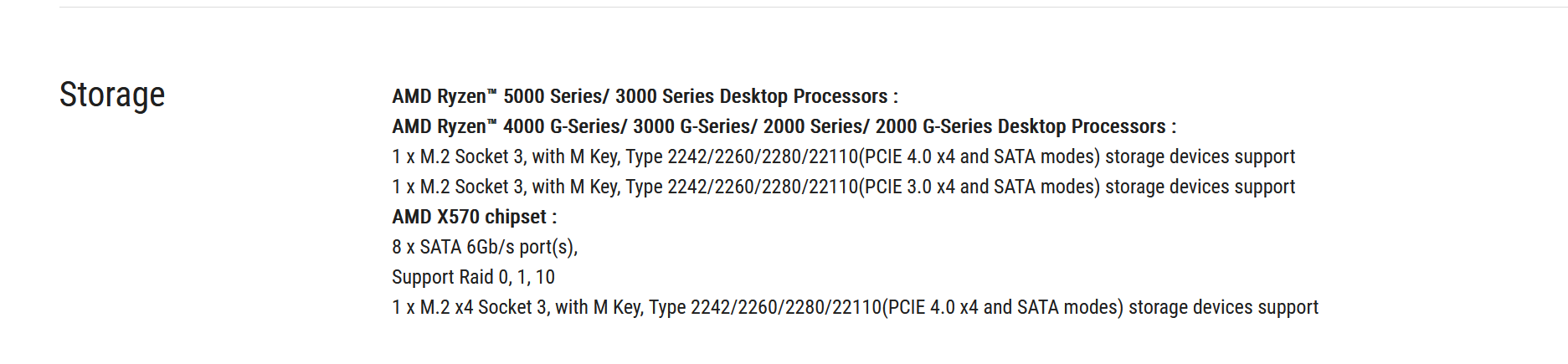

Auf der Herstellerseite selbst unter Specs steht aber folgendes:

https://rog.asus.com/motherboards/rog-strix/rog-strix-x570-e-gaming-model/spec/

Was mich zu der Annahme bringt dass nur einer der beiden Slots mit PCIe 4.0 angebunden ist.
Was ist denn nun der Fall? Und falls ja, welcher der Beiden ist denn nun wie angebunden?


Wäre über Aufklärung dankbar!



[Darkblade08]

Nein, beide Slots bieten in deiner Konfig (mit einem 5900X) PCIe 4.0. Einer erhält die Lanes von der CPU, der andere vom X570 Chipsatz. Steht auch genauso in der Anleitung.

Im zweiten Bild ist die eine Zeile verrutscht. Der erste EIntrag mit "1 x M.2 Socket 3..." gilt für AMD Ryzen 5000 Series Desktop Processors.



[TheCadillacMan]

Ein Slot ist an der CPU, der andere am Chipsatz angebunden.

Bei den Specs gehören offenbar die erste und dritte Zeile, sowie sie zweite und vierte Zeile zusammen. Dann passt das zum Handbuch, wo die Anbindung auch abhängig von der CPU ist.
Außerdem hat das Board nur zwei M.2, d. h. mit dem Slot der beim Chipsatz aufgeführt ist muss der andere Slot oben doppelt erwähnt werden.



[Vincy]

PCIe 4.0 bei beiden Slots nur mit den CPUs ab Ryzen 3000 (ohne G Series), aber nicht mit den APUs ( alle Ryzen xxxG Series und Athlons) und alle Ryzen 1000/2000 weil die nur PCIe 3.0 unterstützen (GPU und SSD).

Storage​

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors :
AMD Ryzen™ 4000 G-Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support

Ist da leider etwas irreführend beschrieben oder versehentlich passiert.
Besser wäre da:
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
AMD Ryzen™ 4000 G-Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support



[Hilzerak]

Sehr gut, alles klar.
Vielen Dank!
