X570 kompatibel mit Ryzen 2000er Serie ohne Update

[Ask-me]

Hallo,
ich habe mehrere Fragen bevor ich ein Systemwechsel durchführe:

• Kann man Ryzen 2000er CPU ohne vorherigiges Update auf X570 Boards nutzen?
• Und ist bei einem nachträglichen Wechsel der CPU (bspw. auf die 5000er Serie) auch eine Neuinstallation von Windows notwendig?
• Werden die PCIe Lanes von der CPU zur Verfügung gestellt? Oder vom Chipsatz?

Es geht um das folgende Mainboard:
X570 Asrock Pro
CPU Ryzen 2700

Viele Grüße
testnutzer



[rg88]

Kann man Ryzen 2000er CPU ohne vorherigiges Update auf X570 Boards nutzen?

Schau doch einfach in die CPU-Supportliste

Und ist bei einem nachträglichen Wechsel der CPU (bspw. auf die 5000er Serie) auch eine Neuinstallation von Windows notwendig?

Nein

Ergänzung (31. Juli 2021)

Werden die PCIe Lanes von der CPU zur Verfügung gestellt? Oder vom Chipsatz?

Beim X570 vom Chipsatz und von der CPU.



[bisy]

auf den 500er Chipsätzen werden Ryzen 2000er und Ryzen 3000er CPUs von Haus aus unterstützt, nur Ryzen 5000er CPUs brauchen ein Update.


Das steht aber auch alles in der CPU Supportliste zum Board
https://www.asrock.com/mb/AMD/X570 Pro4/index.de.asp#CPU

Ergänzung (31. Juli 2021)

Und ist bei einem nachträglichen Wechsel der CPU (bspw. auf die 5000er Serie) auch eine Neuinstallation von Windows notwendig?

es war noch nie eine neu Installation von Windows notwendig, wenn man nur die CPU wechselt, das selbe gilt für RAM und Grafikkarte

Werden die PCIe Lanes von der CPU zur Verfügung gestellt? Oder vom Chipsatz?

beides. Die Grafikkarte (also der erste obere PCIe x16 Slot und warscheinlich auch der zweite PCIe x16 Slot) und ein M.2 Slot hängt an der CPU, die anderen am Chipsatz



[Ask-me]

@rg88 Und wer definiert wie viele Lanes mit welcher Anbindung zur Verfügung gestellt werden (PCIe 3/4 x16-x1?)



[Deathangel008]

X570 Asrock Pro

das Pro4? warum ausgerechnet das?

hast du mal nen blick in die specs geworfen? 4.0 gibts auch über den chipsatz nur wenn die CPU das auch kann.



[Hauro]

Kann man Ryzen 2000er CPU ohne vorherigiges Update auf X570 Boards nutzen?

Es kommen bald Mainboards mit X570S:

MSI X570S gaming motherboard lineup for AMD Ryzen Processors "SILENTLY" leaks out!

UNIFY, TOMAHAWK, CARBON, ACE boards are here standing in a row. More details to come soon on Aug. 17

Erste gelistete Mainboards mit X570S:
MAG X570S TOMAHAWK MAX WIFI
MAG X570S TORPEDO MAX

Das MAG X570S TOMAHAWK MAX WIFI hat aktuellere Komponenten, wie Realtek® ALC4080 statt ALC1200, Wi-Fi 6E AX210 statt Wi-Fi 6 AX200, HDMI 2.1 statt HDMI 1.4 und 6-teiliges PCB mit 2oz verdicktem Kupfer



[Ask-me]

@Deathangel008

Habe doch ein anderes Board... Dachte, dass es Pro 4 heißt. Aber es ist doch ein Extreme 4 Mainboard.

ASRock X570 Extreme4

Ist sicherlich etwas besser als das Pro4, oder?



[Hauro]

Ist sicherlich etwas besser als das Pro4, oder?

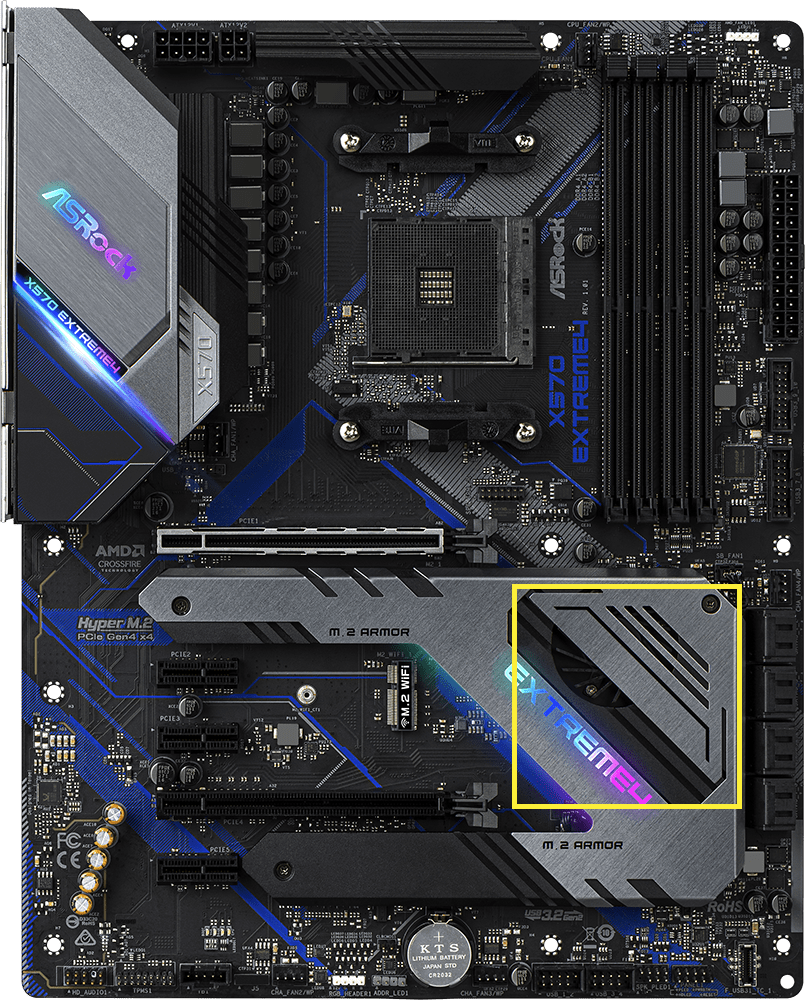

Der Chipsatz-Lüfter sitzt unter der Grafikkarte - suboptimal



CPU Support List > Pinnacle Ridge

Socket	Family	Model	Core	CPU Rev.	Validated since BIOS
AM4*	Ryzen 9	5950X (100-000000059-00)	Vermeer		P3.00
AM4*	Ryzen 7	PRO 2700X (YD27BXBAM88AF)	Pinnacle Ridge	B2	All
AM4*	Ryzen 7	PRO 2700 (YD270BBBM88AF)	Pinnacle Ridge	B2	All
AM4*	Ryzen 7	2700X (YD270XBGM88AF)	Pinnacle Ridge	B2	All
AM4*	Ryzen 7	2700 (YD2700BBM88AF)	Pinnacle Ridge	B2	All
AM4*	Ryzen 7	2700E (YD270EBHM88AF)	Pinnacle Ridge	B2	All

Wenn es jetzt sein muss MSI MEG X570 Unify. Das MSI MEG X570 Unify entspricht bis auf einige Details dem MSI MEG X570 Ace.

Das Ace hat zusätzlich:

• Gb LAN (Intel I211-AT)
• GameBoost-Button (intern)
• RGB, 1 Zone (I/O-Abdeckung)

Werden die PCIe Lanes von der CPU zur Verfügung gestellt? Oder vom Chipsatz?

Bei einem Mainboard mit B550 und X570 Chipsatz stellt die CPU 24 PCIe 3.0 / 4.0 Lanes bereit. Diese werden für die Grafikkarte (16 Lanes), der Anbindung des Chipsatzes (4 Lanes) und bei fast allen Mainboards für eine M.2 PCIe 4.0 SSD (4 Lanes) verwendet. Der Unterschied liegt in der Anbindung des Chipsatzes, der B550 ist mit 4 PCIe 3.0 Lanes und der X570 mit 4 PCIe 4.0 Lanes angebunden. Details siehe Beitrag #37.

Hinweis: Ryzen 2000 hat nur PCIe 3.0.

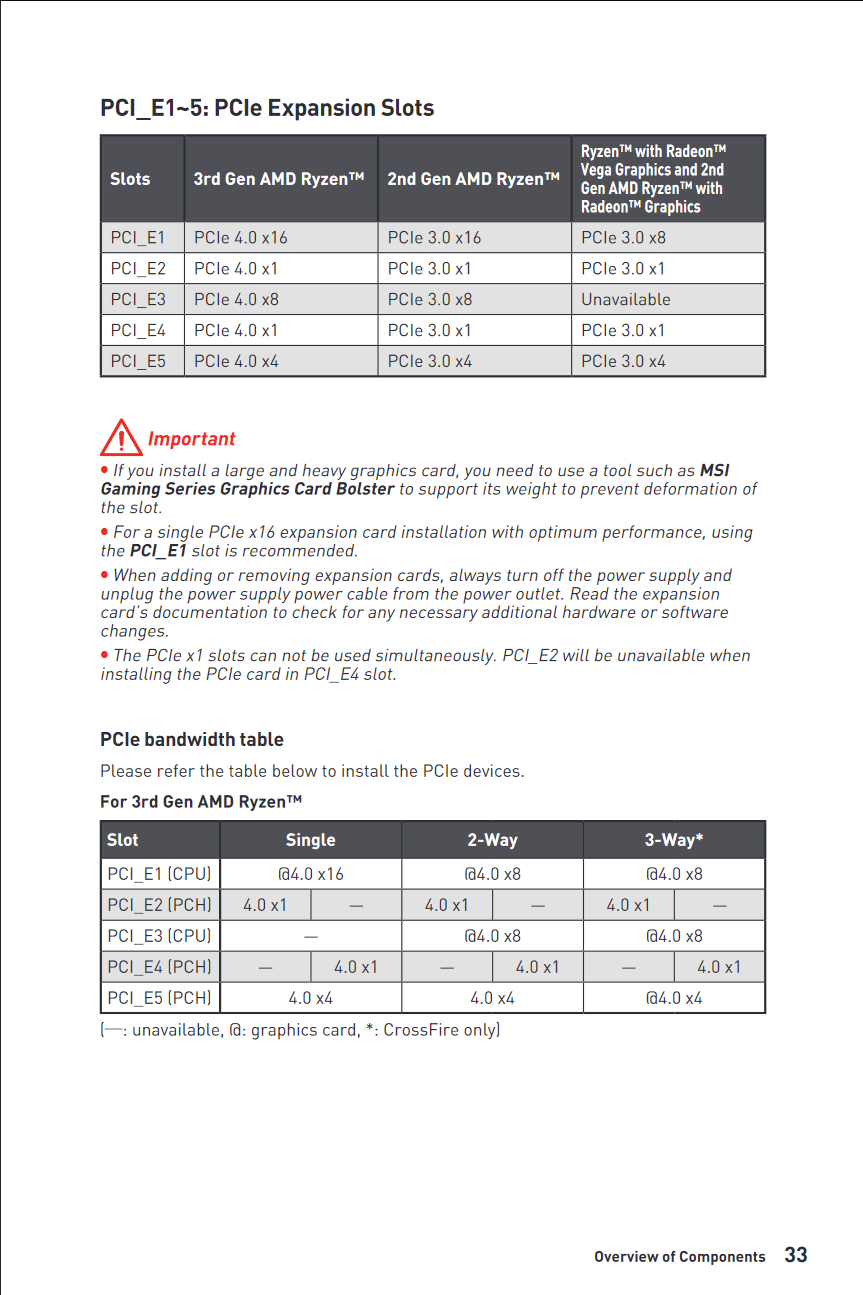

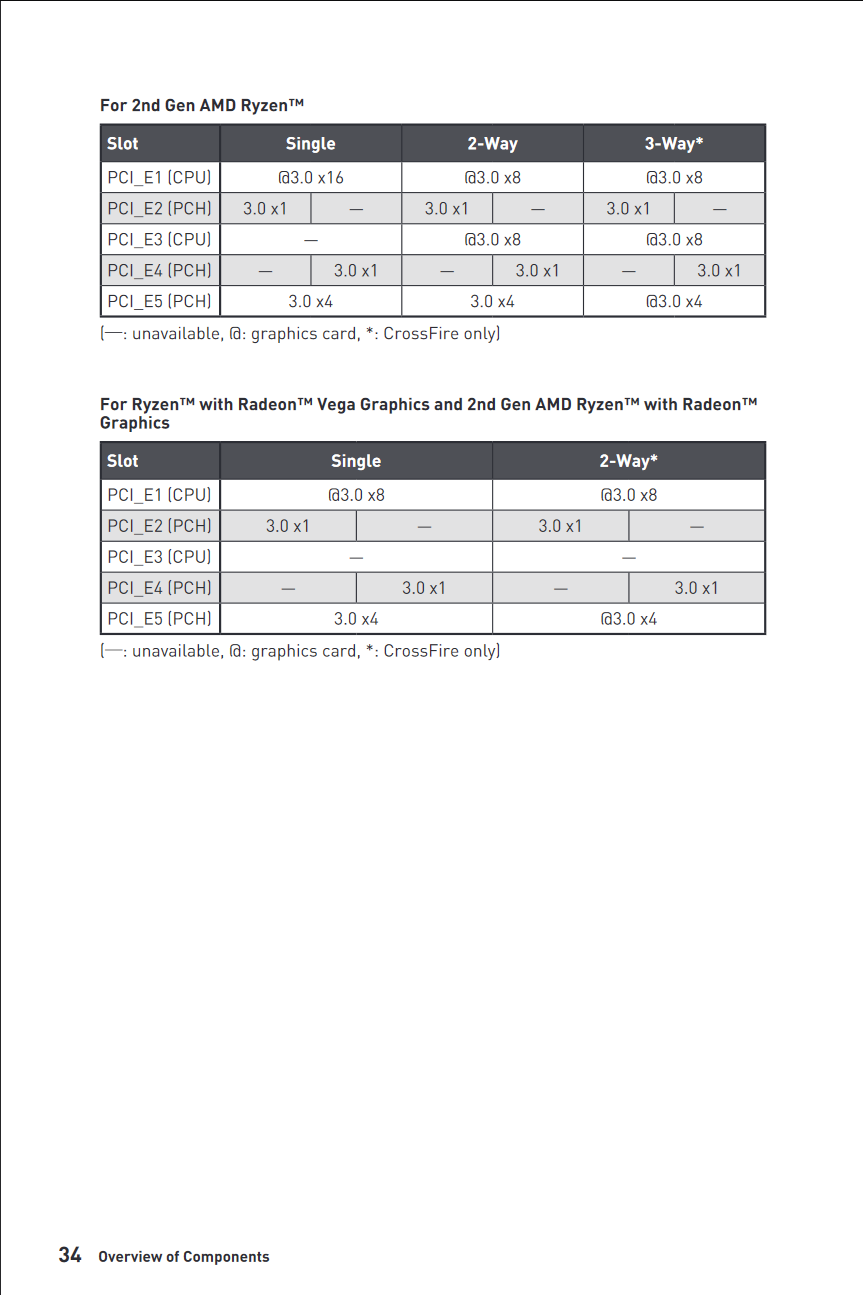

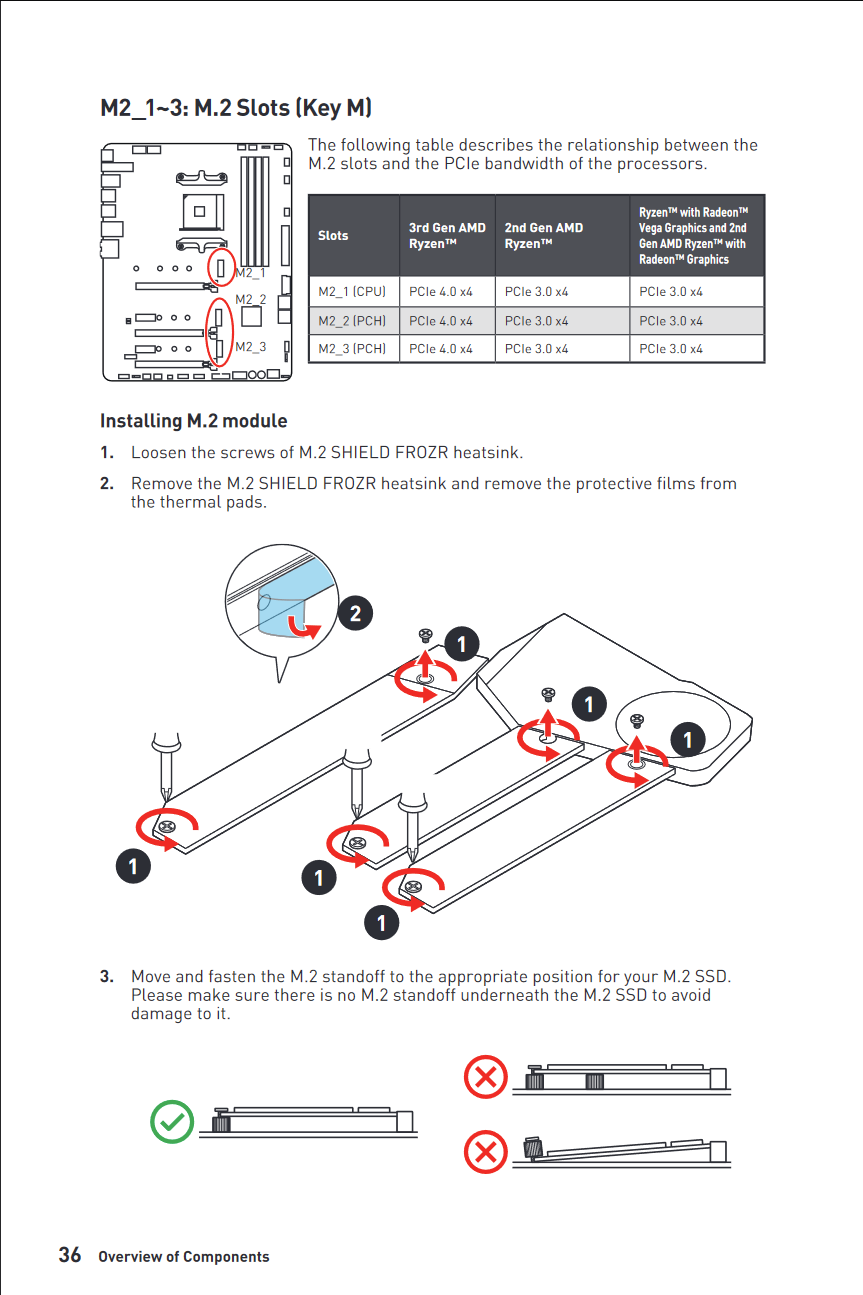

Wie geschrieben, im Handbuch nachlesen welche Einschränkungen es gibt.

Zum Beispiel beim Unify:



[rg88]

@rg88 Und wer definiert wie viele Lanes mit welcher Anbindung zur Verfügung gestellt werden (PCIe 3/4 x16-x1?)

Die CPU muss 4.0 können, sonst hast du auch über den Chipsatz nur 3.0



[Deathangel008]

Ist sicherlich etwas besser als das Pro4, oder?

(etwas) besser ausgestattet. was die VRM-temps angeht gehören beide zu den schlechteren X570-brettern. mich stören auch die position des ersten x16-slots und des chipsatzlüfters. nichts was ich mir kaufen oder anderen empfehlen würde.

im handbuch steht genau welche slots unter welchen bedingungen wie laufen.



[Ask-me]

Habe das Board relativ günstig bekommen. Was für ein Preis wäre denn "angemessen" für das ASRock X570 Extreme4?

Und reicht es für einen 5900/5950 @ Stock?



[wrglsgrft]

Nur mal neugierdehalber: Warum willst du ein neues Mainboard verbauen? Einfach nur, weil du es günstig bekommen hast?



[Deathangel008]

@Ask-me:
was ist "günstig"? und was wären deine ansprüche an das MB?

ja, reicht es.



[Ask-me]

Knapp 150€.

Stimmt es, dass der X570 Chipsatz zwei NVME SSDs (PCIe 4.0) versorgen kann? Quasi eine SSDs über die CPU und eine SSD über den Chipsatz.

Ergänzung (31. Juli 2021)

War unzufrieden mit dem jetzigen Setup und wollte einmal komplett alles austauschen. Abgesehen von der GPU



[Deathangel008]

@Ask-me:
echt jetzt?

hast du mal nen blick in die specs geworfen?

im handbuch steht genau welche slots unter welchen bedingungen wie laufen.



[Ask-me]

Ja, habe ich. Ein Hyper M2 Slot ist nichts anderes als ein normaler M2-Slot, oder? Die ganzen Begrifflichkeiten...

• 1 x Hyper M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Vermeer, Matisse) or Gen3x4 (32 Gb/s) (with Renoir, Pinnacle Ridge and Picasso)*
• 1 x Hyper M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Vermeer, Matisse) or Gen3x4 (32 Gb/s) (with Renoir, Pinnacle Ridge and Picasso)*



[Hauro]

Ein Hyper M2 Slot ist nichts anderes als ein normaler M2-Slot, oder?

Kurz: Es ist ein normaler M.2 PCIe 4.0 (Gen4) Slot mit 4 Lanes (x4). Bei Ryzen 2000 wie angegeben PCIe 3.0 (Gen3):

Ryzen 7 2700X | AMD

PCI Express® Version PCIe 3.0 x16

Ryzen 9 3950X | AMD

PCI Express® Version PCIe 4.0 x16

Ryzen 9 5950X | AMD

PCI Express® Version PCIe 4.0 x16

PCI Express version	Introduced	Line code	Transferrate	Throughput x1	Throughput x2	Throughput x4	Throughput x8	Throughput x16
1.0	2003	8b/10b	2.5 GT/s	250 MB/s	0.500 GB/s	1.00 GB/s	2.0 GB/s	4.0 GB/s
2.0	2007	8b/10b	5.0 GT/s	500 MB/s	1.000 GB/s	2.00 GB/s	4.0 GB/s	8.0 GB/s
3.0	2010	128b/130b	8.0 GT/s	984.6 MB/s	1.969 GB/s	3.94 GB/s	7.88 GB/s	15.75 GB/s
4.0	2017	128b/130b	16.0 GT/s	1969 MB/s	3.938 GB/s	7.88 GB/s	15.75 GB/s	31.51 GB/s
5.0	2019	128b/130b	32.0 GT/s[ii]	3938 MB/s	7.877 GB/s	15.75 GB/s	31.51 GB/s	63.02 GB/s
6.0 (planned)	2021	128b/130b	64.0 GT/s	7877 MB/s	15.754 GB/s	31.51 GB/s	63.02 GB/s	126.03 GB/s

[Quelle: Wikipedia History and revisions]

ASRock verwendet Bit (b) per second in der Tabelle stehen Byte (B) per second - Byte = 8 Bit.



[Deathangel008]

@Ask-me:
ein "Hyper" M.2-slot ist ein M.2-slot mit 4.0_x4 nachdem er in die fänge des ASRock-marketings geraten ist.

die relevanten stellen hast doch fett markiert. was ist da noch unklar?



[mibbio]

Und wer definiert wie viele Lanes mit welcher Anbindung zur Verfügung gestellt werden (PCIe 3/4 x16-x1?)

Das ist im Prinzip von AMD definiert, welche Lanes direkt an der CPU hängen, welche am Chipsatz und mit welcher Geschwindigkeit die jeweils angebunden sind.

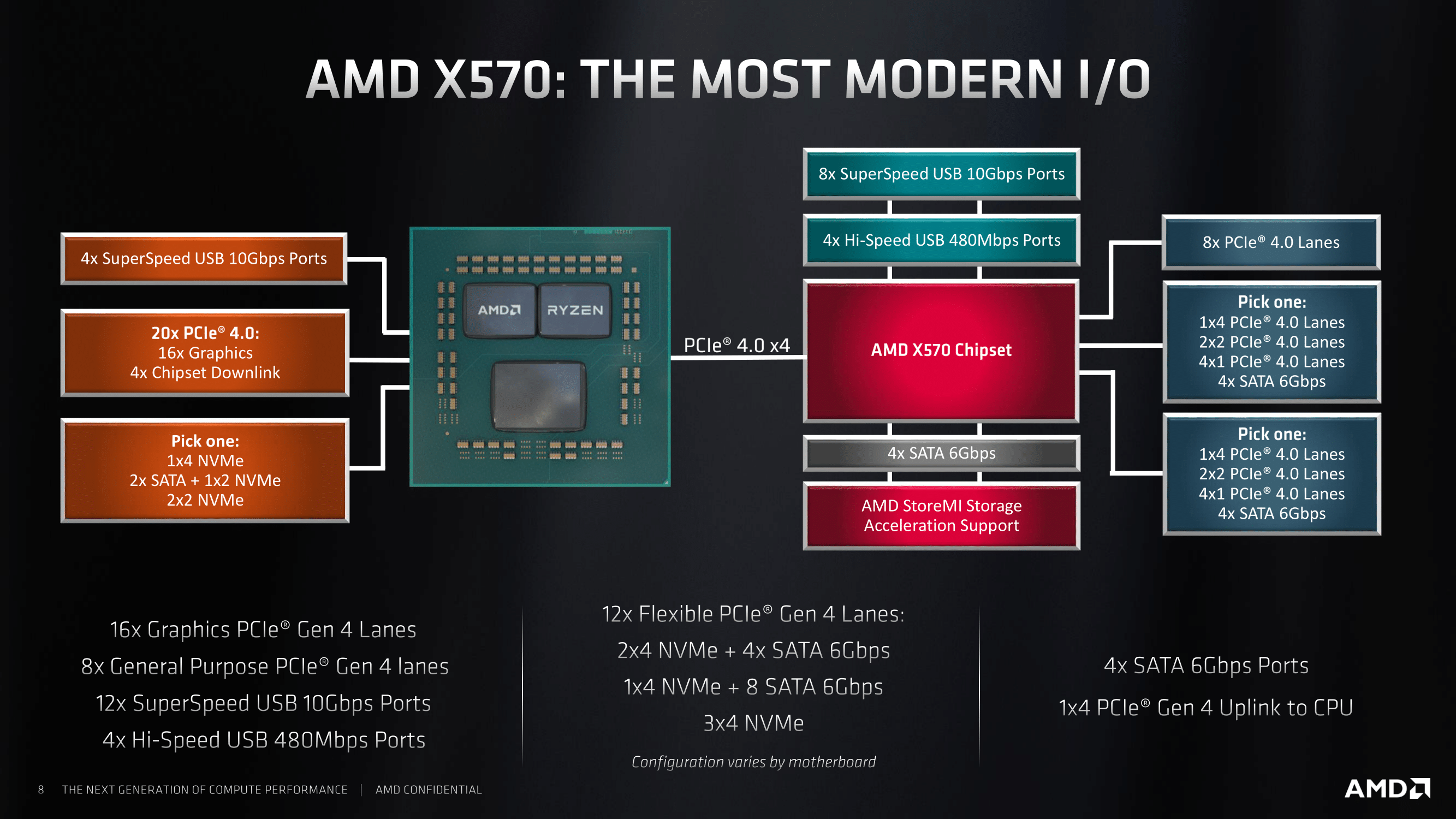

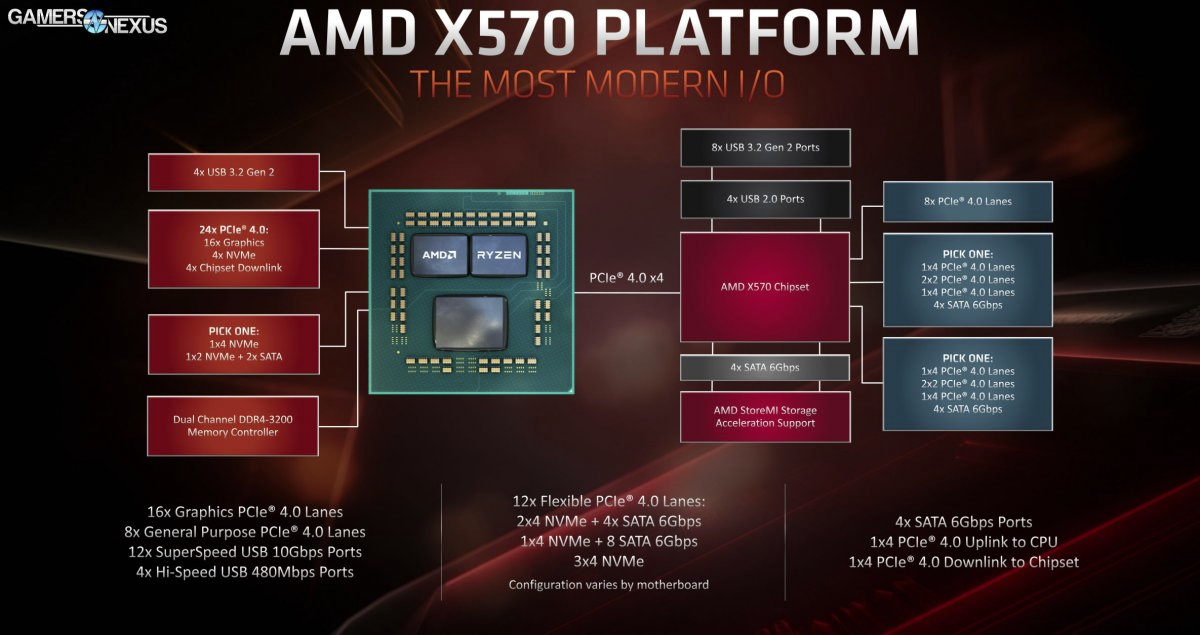

Hier mal für den X570 Chipsatz + Zen 2 CPU oder neuer (ab Ryzen 3xxx):

Einzig bei den "Pick one" Kästen kann der Mainboardhersteller sich jeweils für eine Variante aus der Liste entscheiden. Bei Nutzung einer Zen oder Zen+ CPU (Ryzen 1xxx oder Ryzen 2xxx) laufen alle PCIe 4.0 Lanes halt nur im 3.0 Modus. weil es Gen4 eben erst ab Zen2 gibt (wofür die 500er Chipsätze hauptsächlich gedacht sind).

Die Aufteilung der Lanes ist als bei X570 also die gleiche für alle CPUs und die Geschwindigkeit hängt davon ab, was die verbaute CPU maximal unterstützt.
