1 GB Netzwerk zu langsam

[Nebukat]

Hallo,

nachdem ich mich durch sehr viele Artikel, Beiträge und Websites gelesen habe und keine Lösung finden konnte hoffe ich, dass es sich hier ergibt.

Ich habe in meinem Haus eine neue Verkabelung gemacht und dabei auch das Netzwerk neu aufgebaut.

Komponenten:

PC mit ASRock P67 Pro 3 Mainboard / SSD Festplatte
Cat 7 verlegeKabel
Switch HP1410-16G
Synology DS 214


Nun habe ich das Problem, wenn ich Daten (Testfile 350 MB) zur DS kopiere zeigt mir Terra Copy eine max. Transferrate von 11 MB an.
Diese müsste doch höher sein?
Natürlich habe ich auch schon an den Einstellungen der Netzwerkkarte gefummelt:

• 1 GB Vollduplex
• Jumboframes
• Flusskontrolle

aber alles hat nichts gebracht.

Wer hat eine Idee, wass ich ändern muss, damit ich einen hohe Transferrate in diesem Netzwerk erlange?

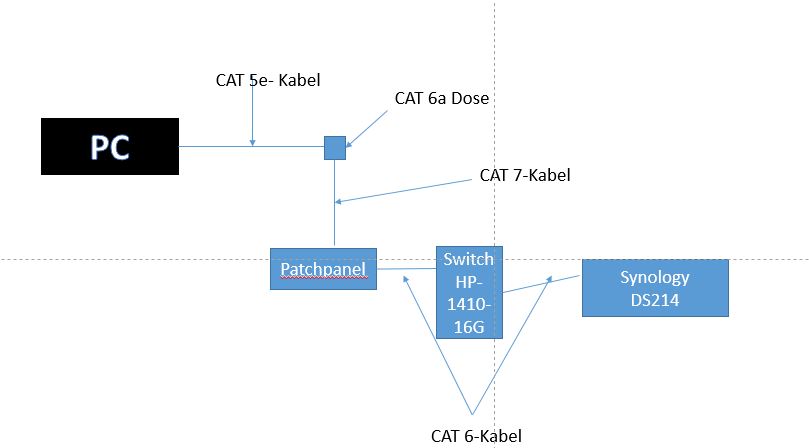

Zur Erklärung habe ich eine Grafik mit den Netzwerkkomponenten angehängt.

VIELEN DANK für Eure Hilfe!!



[Revolution]

Du wirst einfach auf dem weg dorthin irgendwo nen 100 Mbit Komponente oder nen 100 Mbit Link drinnen haben. Sicher das alle NIC's ne Gigabit Verbindung per LED anzeigen das ist normal einmal Orange und einmal Grün.



[t-6]

Grundsätzlich sind alle deine Komponenten/NICs Gbit-fähig. Öffne mal bitte die Dose & das Patchpanel & mach ein paar detaillierte Fotos von den Klemmleisten.

Die Patchkabel selber gecrimpt?



[eyefinity87]

Jo, oder kauf Dir mal n Gerät zum durchmessen der Leitungen. Wenn eine Ader nicht dran ist, geht das System direkt auf 100Mbit/s runter. Hab mir deswegen auch nen Tester geholt damit man die Fehlersuche vereinfachen kann



[Nebukat]

Danke schon mal für die Tipps.

Könnt ihr mir einen guten Tester empfehlen bzw. gibt es die mit Durchsatzmessung?

Ich habe zwar einen- der auf eine korrekte Verkabelung prüft und der zeigt alles in Grün an ( also alles richtig verkabelt).
Nachtrag:http://www.amazon.de/Wentronic-CAT-IEEE1394-Netzwerktester-RJ11/dp/B001C6M2RA/ref=sr_1_13?ie=UTF8&qid=1413119312&sr=8-13&keywords=netzwerktester diesen habe ich

@Revolution
Es sind genau die Komponenten drin, wie sie auf der Grafik zu sehen sind. Daher kann ich die 100 MB Komponente ausschließen.



[t-6]

Könnt ihr mir einen guten Tester empfehlen bzw. gibt es die mit Durchsatzmessung?

Die kannst du nicht wirklich bezahlen ^^ Stichwort Fluke

Ich habe zwar einen- der auf eine korrekte Verkabelung prüft und der zeigt alles in Grün an ( also alles richtig verkabelt).

Immerhin. Zeig trotzdem noch mal die offenen Klemmleisten.

Was sagt die Link-Anzeige der jeweiligen Geräte?

Was ist mit den Patchkabeln? Selber gecrimpt? Schon mal durchgetauscht?



[Nebukat]

@t-6
Patchkabel sind gekauft- wurden schon getauscht

Fotos der Nose kommen ... muss diese ja erstmal aus der Wand holen ...



[tifa]

Welcher Router ist im Einsatz?
es kann sein das der im Green Modus läuft 100 Mbit

Was zeigt dein Switch 100 oder 1000 Mbit ?



[Nebukat]

Router :
Fritzbox 7390
DS zum Switch 1000
Switch mein PC 100

Da muss es auf dem Weg liegen von dem PC zum Switch



[Dunkelschwinge]

einfache Tester die es normalerweise tun gibts für 15 Euro bei Amazon. Warscheinlich ist beim Patchen was schief gelaufen auf die Dose. Durchmessen und dann findest Du den Fehler schnell



[tifa]

Prüfe mal deine Fritzbox ob die in Green Modus läuft



[meaStw]

vllt laufen ja auch die ports der fritzbox nicht mit 1gbit, sondern nur mit 100mbit, weil da ein "energiesparmodus" aktiviert ist...



[MegaPaulBlart]

da du ja ein Patchpanel in Verwendung hast nehme ich mal an das läuft nicht nur zu einer Netzwerkdose?

Gegebenfalls einmal mit dem PC zu einer anderen und nocheinmal testen.

@tifa und ragna:
der Traffic läuft ja nicht über den Router wenn ich mir das bild des Netzwerks anschaue, sonder nur über den Switch



[Nebukat]

So....

Fritzbox läuft im Power Mode (1 GB)
@ MegaPaulBlart = Ja der Traffic läuft über den Switch

habe es nochmal durchgemessen.
Der Tester zeigt folgendes an ( leider nicht sofort für mich verständlich-daher als ok von mir interpretiert)
Oranges Licht=LED 1-8 an/ LED "S/G" an / Feld "Cross" zeigt LED an/ Grünes Licht Power LED)
So nun die Frage :
Was bedeutet das bei meinen Tester ( leider habe ich die Bedienung nicht mehr)



[MegaPaulBlart]

auf der herstellerseite gibts dein gerät aufgeführt:
https://www.wentronic.com/de-de/index/artikel/Netzwerk-Kabeltester-Firewire-68858?tab=downloads

Hier die Bedienungsanleitung:
https://www.wentronic.com/content/products/68858/downloads/6491ab046368b43d11c805028b9104dc.pdf



[Nebukat]

So...
also das Messgerät zeigt an , dass ich Adern vertauscht habe. (Cross -Anzeige/ Nun erscheint es mir auch logisch)

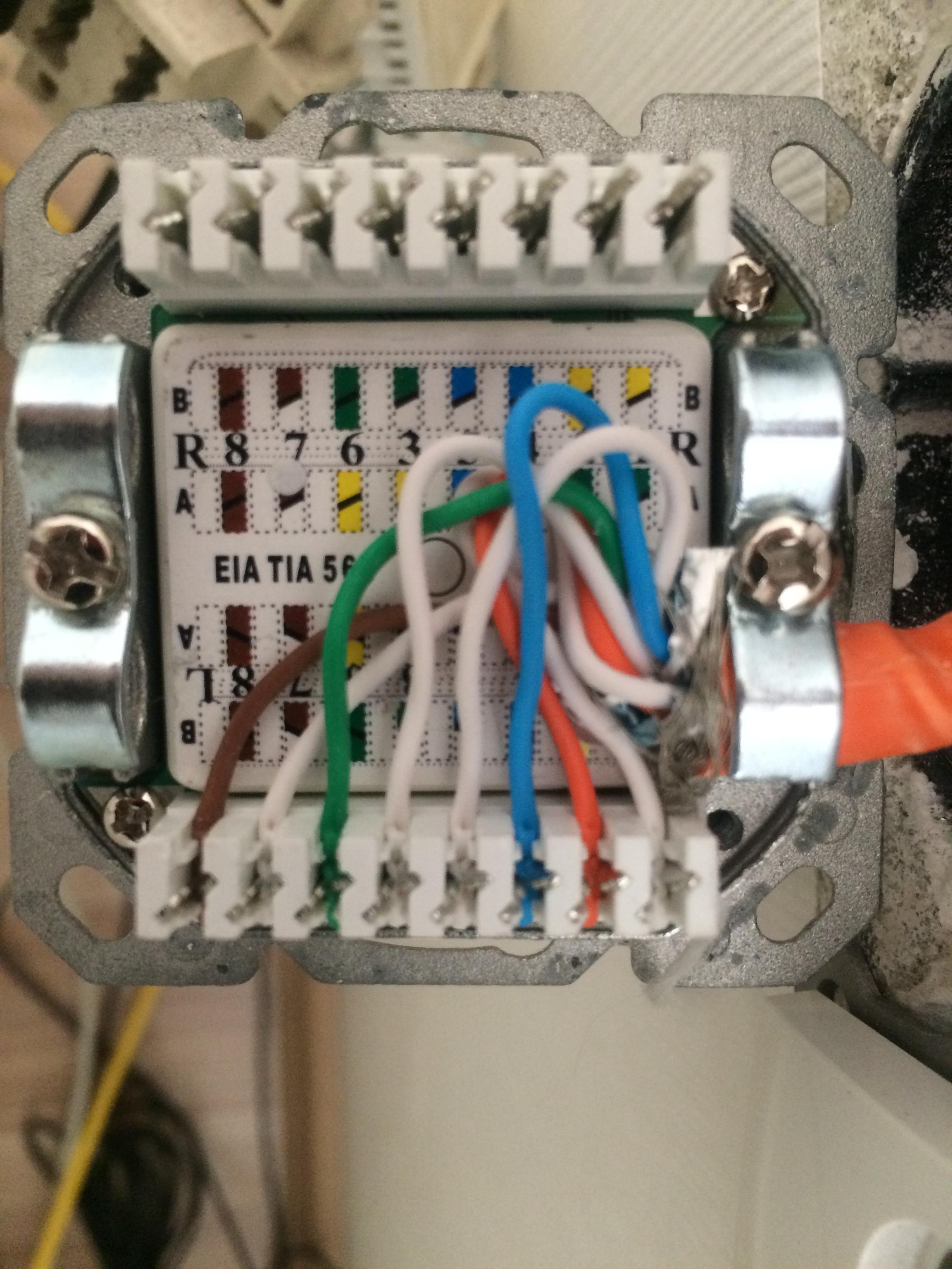

Hier das Bild meiner Netzwerkdose

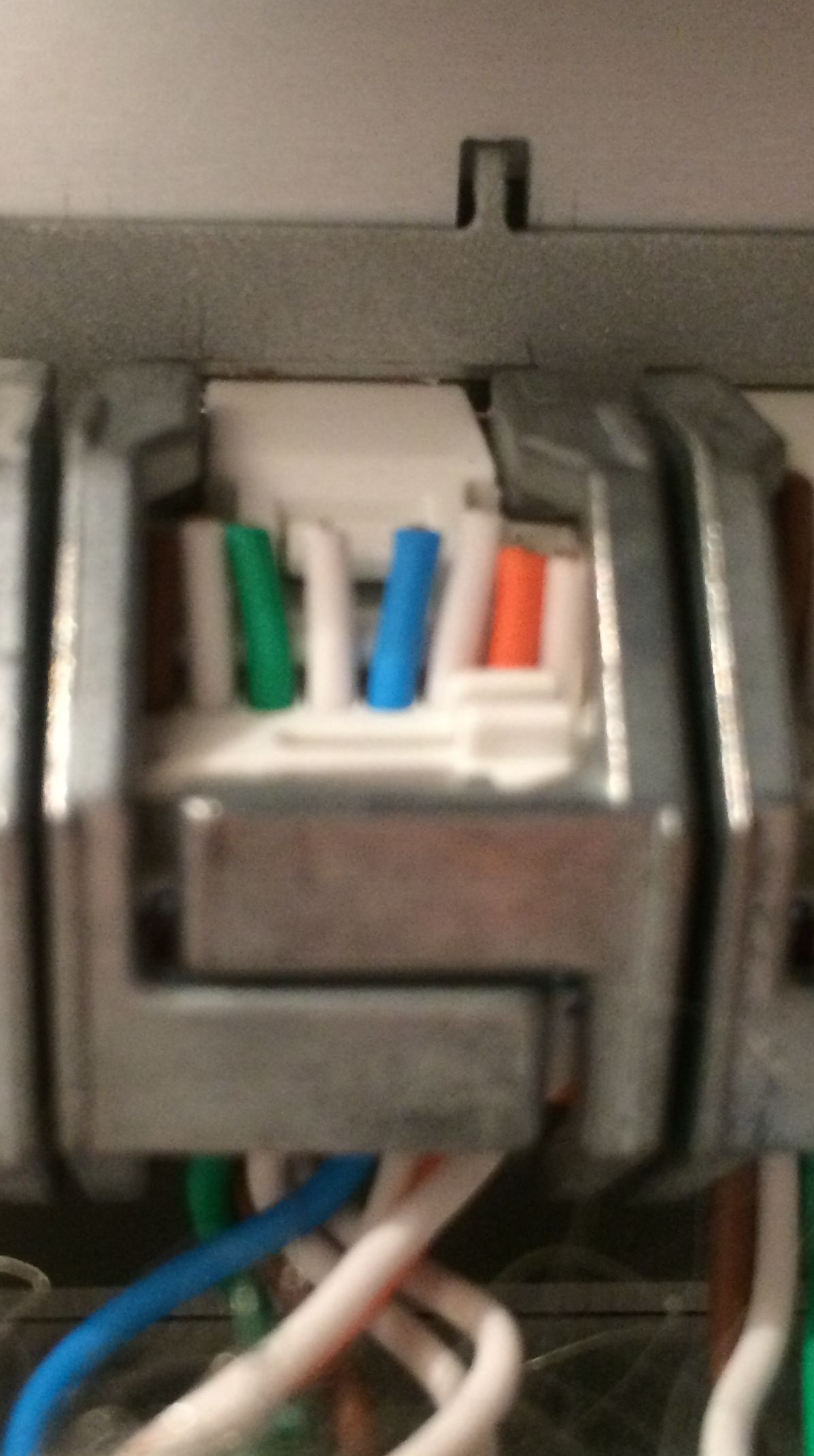

Bild Patchpanel



@MegapaulBlart danke für die Links



[MegaPaulBlart]

Du solltest auch darauf achten, dass du dich durchgehend für eine Verdrahtungsmethode entscheidest.
Siehe TIA-568A und TIA-568B, das du auch auf deiner Dose erkennst (A/B) aber darüber steht genügend auf Wikipedia



[Nebukat]

ok... nun verwirrst Du mich ein wenig...
was habe ich falsch gemacht konkret?

Nachtrag:
das Patchpanel habe ich also richtig angeschlossen?



[MegaPaulBlart]

Patchpanel sieht gut aus, dort hast du dich für die TIA-568B Variante entschieden, also solltest du schauen, dass alles so angschlossen ist hier der wiki link:
http://de.wikipedia.org/?title=TIA-568A/B

etwas weiter unten die Tabelle. Links die A-Variante, rechts die B-Variante.
Nun die Dose noch auf die B-Variante verkabeln, da dürfte irgendetwas schief gelaufen sein.
(der weiße und der blaue gehören getauscht. 4 und 3)



[da_andi]

Hallo,

eventuell bremst dich Terra Copy auch etwas aus. Wegen dieser Software hatte ich mal ein paar Tage mit Fehlersuche verbracht -> siehe hier

Lösung meines Problemes findest du auf Seite 2.

Testweise kannst du es ja mal deinstallieren.

Gruß
