100Mbit mit Cat 7 Verlegekabel

[nanogr000]

Hallo zusammen

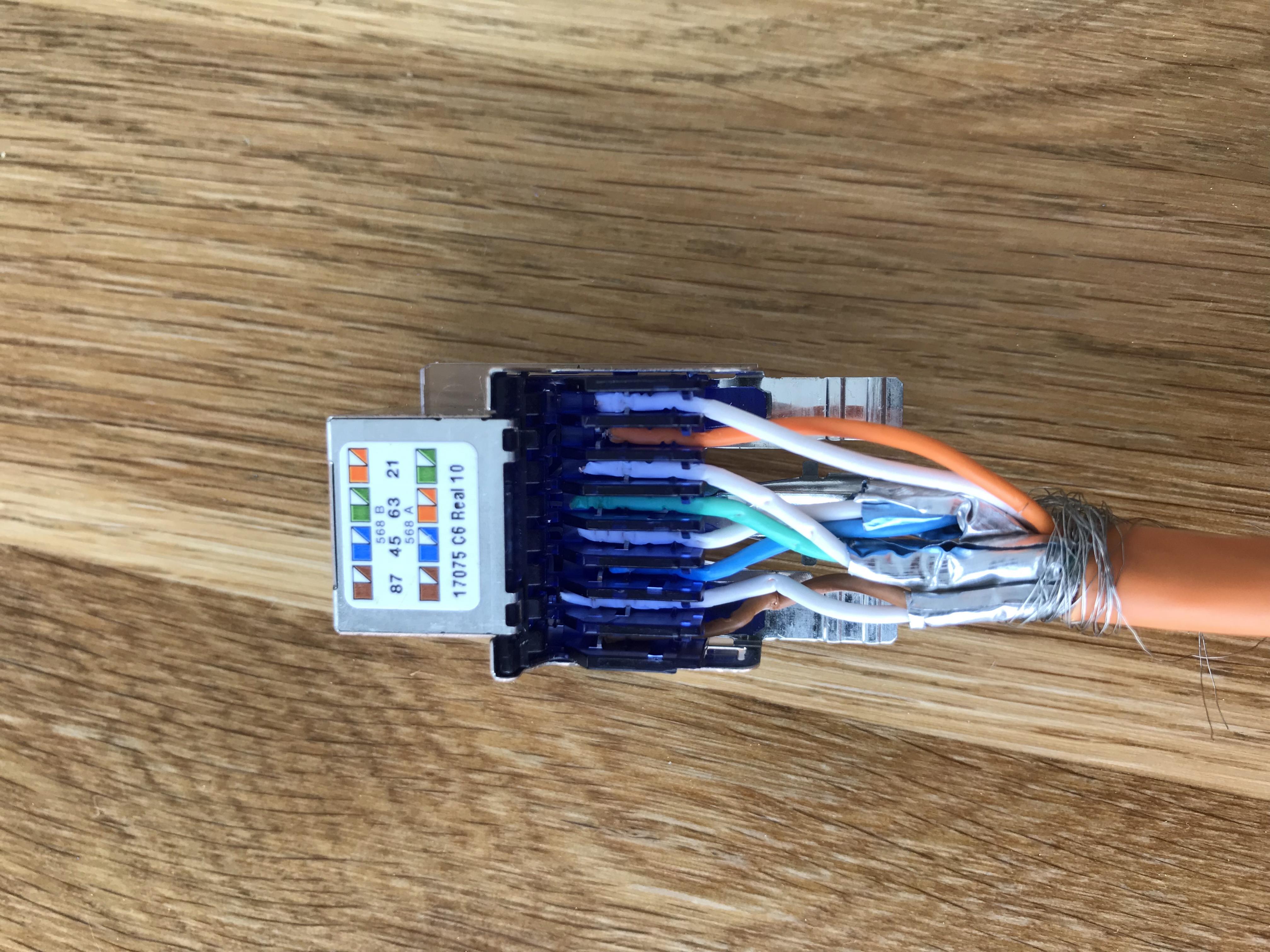

Ich bin gerade dabei mein Haus zu renovieren und wollte gleich noch ein Cat 7 Verlegekabel durch die Wand ziehen. Soweit geplant, soweit getan. Als Netzwerkdosen verwende ich den Typ Cat 6. Ich bin mir bewusst, dass man eher Cat 6a verwenden sollte, jedoch hatte ich gerade die Dosen zu Handen und musste nicht extra Geld ausgeben. 1Gbit Verbindung würde für mich vorerst auch ausreichen. Jedoch als ich das Netz testen wollte, funktioniert die Verbindung soweit gut, jedoch mit max. 100 Mbit. Ich habe jetzt viel gelesen und die Ursache liegt oft an der falschen Verkabelung. Ich verwende jedoch ein sehr einfache 1 Port Netzwerkdose, wo ich nicht einmal ein LSA Plus Werkzeug brauchte, sondern die Adern nur einlegen und dann "runterpressen" kann. Ich habe testweise nun ein kurzes Stück gleich verkabelt und getestet, leider immernoch max. 100 Mbit. Ich verwende auf beiden den gleichen Standard "B" (siehe Bild). Hätte jemand noch einen Ansatz voran es liegen kann?
Gruss



[Genius]

Hast du mit einem Messgerät getestet der mit dem PC? Hatte ein ähnliches Problem und als ich das Patchkabel zwischen PC und Dose getauscht habe, waren es plötzlich 1 GBit. Das alte Kabel war beschädigt.



[nanogr000]

Nai konnte ich noch nicht, da ich gerade kein Gerät zu Handen habe. Jetzt am Wochenende kann ich auch leider keines Auftreiben, da alle Fachgeschäfte schon geschlossen haben. Gibt es noch eine andere Möglichkeit um dies zu testen?



[Ost-Ösi]

Es könnte auch sein, dass ein (oder mehrere) Kabel keinen richtigen Kontakt hat. Das kannst du auch mit einem gewöhnlichen Ohmmeter bzw. wenn du Bastelgeschick hast auch mit einer Batterie und einem Lämpchen auf der anderen Seite.



[Holylemon]

Es könnte auch sein, dass das Blaue und/oder Braune Adernpaar keinen Kontakt haben.
Für 100Mbit/s werden nur 4 der 8 Adern benötigt.



[mrwing]

Hallo,

treffen braun, blau und orange wirklich die Klammer? Ich bin mir da bei dem Bild nicht so sicher. Wenn nur 100 MBit statt 1GB gehen dann meistens weil ein oder mehrere Adern nicht aufliegen / unterbrochen sind.



[t-6]

Beim braunen Paar sehen die Adern etwas durchgemangelt aus.

Außerdem sieht es so aus als ob die blaue und die orangene Ader gar keinen Kontakt zur der Klemme haben, weil sie zu kurz abgeschnitten wurden. Braun könnte auch zu kurz sein, ist aber aus dem Winkel zu schlecht zu sehen.
Weiterhin sieht es so aus, als ob der Mantel nicht in der Zugentlastung liegt. Also auch zu kurz abgeschnitten.

Leg das alles noch mal neu auf und arbeite etwas straffer. Idealerweise auch am anderen Ende.



[hildefeuer]

Einfach mal genau auf das Foto schauen. Da sieht man das mehrere Adern in nur einem LSA-Stift sind, weil sie zu kurz sind.
Einfach noch mal raus und noch mal versuchen oder wie beschrieben mit Netzwerktester oder Ohmmeter nachmessen.
Besser Brille aufsetzen bzw. Lupe verwenden.
Von oben die Adern orange blau braun sind zu kurz.



[nanogr000]

Okay, vielen Dank für die ersten Ratschläge. Ich werde es nochmals versuchen und melde mich nochmals, ob es funktioniert hat oder nicht



[micjun18]

Zufällig ne Fritz Box im Einsatz? Und Energiesparoptionen für die lan Ports aktiviert?



[optixx]

hoffe du hast beide seiten richtig aufgelegt . du redest oben von cat 6a , legst aber den stecker nach b auf



[micjun18]

hoffe du hast beide seiten richtig aufgelegt . du redest oben von cat 6a , legst aber den stecker nach b auf

Cat6a hat nichts mit dem auflegen nach a oder b zu tun.



[windbeutel1]

Cat 6a ist die spezifikation des Kabels und hat nichts mit dem Auflegen nach EIA/TIA 568A/568B zu tun.
Siehe hier: https://www.elektronik-kompendium.de/sites/net/0510151.htm


edit: war ich wohl zu langsam.



[optixx]

wenn er eine seite a und eine eventuell b macht ....



[windbeutel1]

Ich verwende auf beiden den gleichen Standard "B" (siehe Bild). Anhang anzeigen 677470

Siehe 1 Post



[t-6]

wenn er eine seite a und eine eventuell b macht ....

Dann hat er eine Crossover-Verbindung, die heutzutage von nahezu allen Geräten automatisch gedreht wird und trotzdem Gbit macht.
