ABIT NF7 VDD Mod

Ich habs mir nochmal überlegt,
Jetzt läuft die cpu mit 1,95V und multi 11,5+215
geht schon...


Der Wiederstand hol ich mir morgen muss auf arbeit...


Grüße

Zuletzt bearbeitet:
Su muss das aussehen ?


Nur sind am meinem Wiederstand 3 Pins + den Regler. Welche muss ich da nehmen ?


Anhänge

  • 52.jpg
    45,6 KB · Aufrufe: 499
Zuletzt bearbeitet:
geh ich mal von aus. Beim 8rda is das etwas anders. Hab mir eben auch son Poti geholt wie man ihn auf dem Foto sieht.
Problem ist nur die Belegung von dem Ding ;)
Naja ma schaun. Erstma rest einbaun.


greetz

Mal von den 3 Pins abgesehen, gehen die von der Version 1.2 des NF7S Boards. Nicht von der 2.0 Version....
Na mal sehen.

Bis 1,85 V brauch ich ja nichts verändern an der Kühlung oder ?

sollte reichen ;)
es gab auch anleitungen für 2.0er . aber da dürfte sich nix geändert haben.
muss erstma was essen nu ;) o O (Döner macht schöner) ;)

Was muss ich Wo anlöten, also wie rum ??? Wozu ist der 3te Anschluß ? (Pin)


Grüße

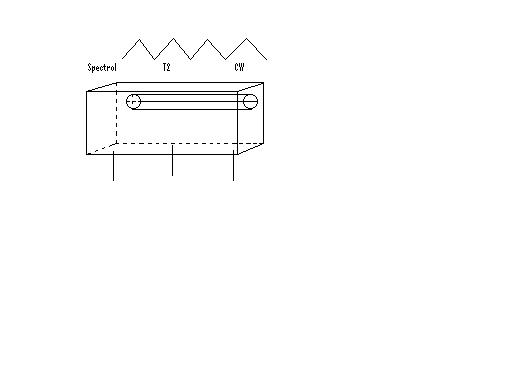

So sieht dad Teil ungefähr aus....




Ps.: Was passiert wenn man mit 80 Kmh mit seiner Ninja von der Straße abkommt ?
*g* ein gebrochener Fuß und 2 Rippen *g*
Tut aber nicht so weh wie ich dachte


Anhänge

  • wiederstand.jpg
    8,8 KB · Aufrufe: 471
Zuletzt bearbeitet:
lol...
sowas macht man net ;)
hab nu erstma mein neues sys fertig. im moment 225er fsb ohne MOD bei 1.55v .
und eine defekte IBM ;) drecksdinger.
und imo 2,2ghz passiv gekühlt =)

Zu deiner frage, soweit ich weiß, ist einer der PINs dafür das man den Widerstand regeln kann und der andere dafür das er fest ist. der dritte wird ja immer angelötet.
Ich werd mir das Ding bei Conrad holen, da hab ich wenigstens die genaue belegung für.

greetz

ich nehm mal an das der in der mitte zum regeln ist....
Also kann ich den so lassen wie der ist.
Aber wie rum muss der dran ?
Mit der schraube zum Regeln in Richtung Wiederstand oder zur Masse (Loch für MB-Schraube)?
Denn wenn ich da nur einen Versuch hab....................

hmz.. frag mich net ;) wenn du wenn kennst mit sonem Ohmmeter oder sowas. Also womit man widerstände und so mist, frag mal den ;)
der in der Mitte sollte zum regeln sein ;)

Den in der Mitte brauch ich also schonmal nicht :-)
Bleibt nur noch die Frage Wie rum...
Na ja ich wart noch bis morgen da kommt ein freund der von sowas Ahnung hat und mir das einlötet.
Ich meld mich dann wenns funzt oder auch nicht...:-)

Bis denn
Grüße

Also irgendwie trau ich mich nicht ohne exakte Anleitung...schäm
na mal sehen stück für stück...

ich bekomm nen passenden Widerstand wo ich die Belegung kenne morgen. das Multimeter zum voreinstellen ende der Woche von ner Freundin.
Hat 3,24 € inkl. Versand gekostet der Widerstand.


greetz

Mach dann mal ein photo mit ner digi cam wenn möglich bitte...grins....

beides:-)


Ich werd dann demnächst nochmal einen Schritt für Schritt Thread aufmachen mit Fotos usw. Aber erst wenns bei dir 100% klappt .

So, bei mir ist jetzt auch die Technik drann, nur hab ich kein Meßgerät da :-)
Also lass ich den Widerstand erstmal mit 1Kohm....(1,7V noch)
Wenn ichs hinbekommen hab morgen den VCC auf 1,85V laufen hab dann mach ich neuen Bilder Thread auf mit Anleitung....

Grüße

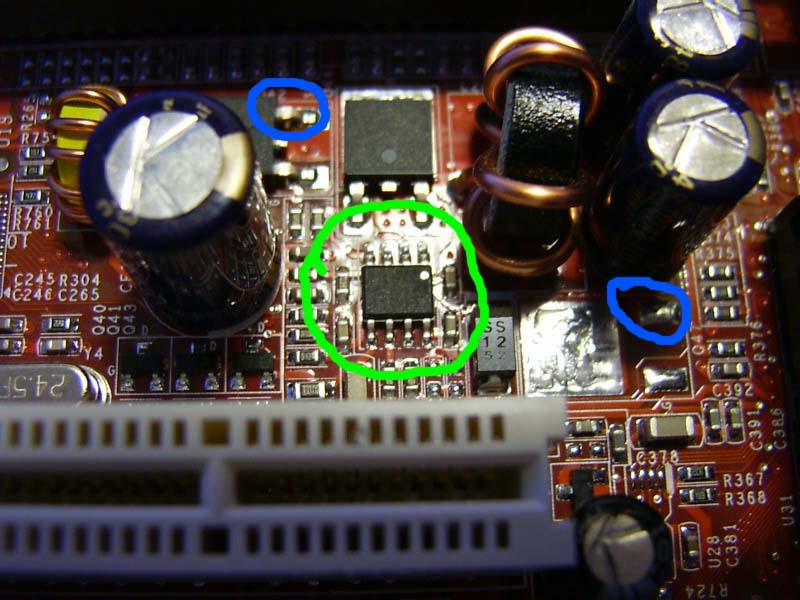

Also laut Anleitung kann man an 2 Stellen die Spannung messen, wen wenn ich da das Messgerät ranhalte passiert nix... Da müsste 1,7V da stehen.
Was soll ich jetzt machen ?

Ich meint die beiden Kontakte (blaue Kreise)
Quelle : http://oc-central.dk/forum/viewtopic.php?t=160


Anhänge

  • pic2.jpg
    96 KB · Aufrufe: 460
Zuletzt bearbeitet:
so bin fertig ;)
einfach wiederstand etwas über die hälfte gedreht. Dann hab ich die 2 ca 8cm langen drähte dran gelötet und dann ans Board. Mit Heiskleber fixiert.
nun erstmal 1,85v eingestellt und schaun was geht ;)
versuch doch einfach den Poti so dran zu löten. viel passieren kann ja eigentlich net, oder? ;)
und wenn du erstma so anfängst und dann von 1kohm nach unten gehst wenne im bios bist ist das doch ok, oder?


greetz
