Hallo zusammen,
ich möchte hier meine Kreation eines lautlosen PCs vorstellen. Ziel war es einen Rechner aufzubauen, der absolut lautlos und stromsparend ist. Der Rechner ist dazu gedacht, im Internet zu surfen und ein paar ältere Spiele (Karten, Pong, o.ä.) spielen zu können. Als Betriebssystem kommt ein Windows 7 x86 zum Einsatz (ich hatte noch eine Lizenz übrig für 32-bit).
Komponenten:
Intel D525MW Mainboard mit Intel Atom D525 70eur
2 GB DDR3-1333 (1 Modul) 26eur
Vertex2 E 2,5" SSD 60 GB 105eur
Intel WiFi Link 5100 300Mbps MiniPCIe 26eur

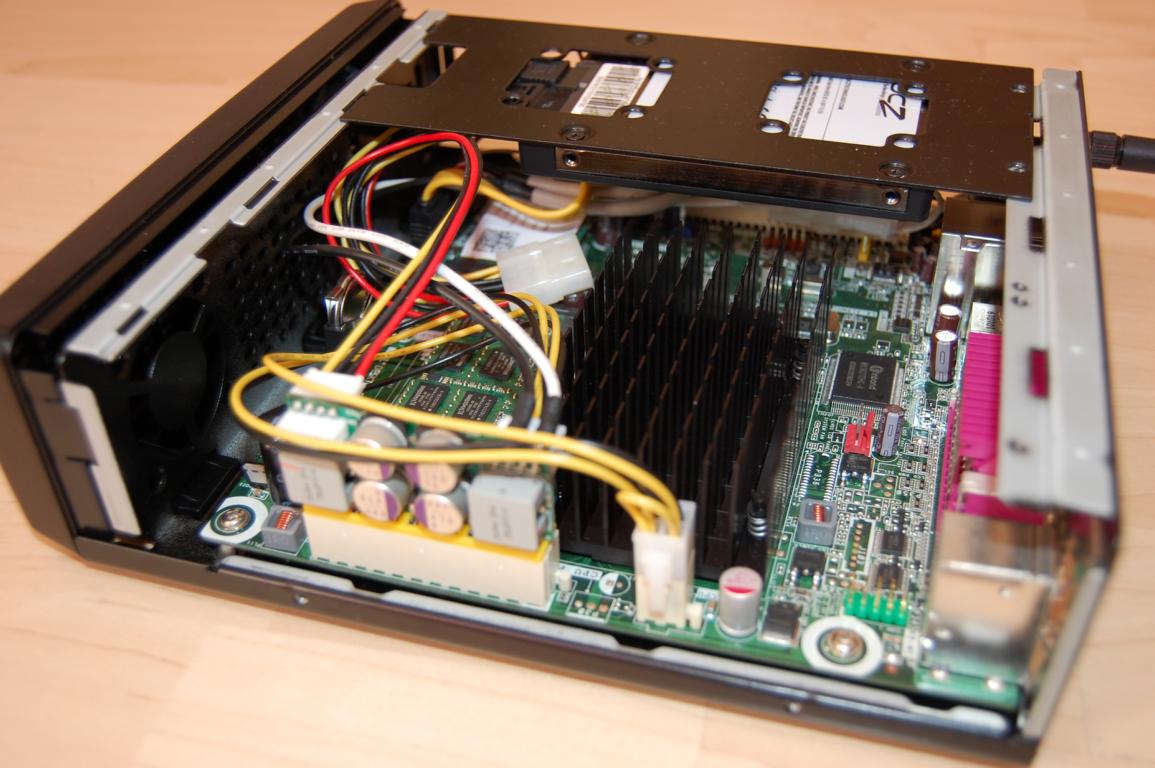

Das Intel Mainboard besitzt einen Mini-ITX Formfaktor und ist mit einem Intel Atom D525 ausgestattet. Der Prozessorkühlkörper kommt passiv aus und wird im Betrieb nur handwarm. Auf eine separate Grafikkarte wird gänzlich verzichtet. Der Arbeitsspeicher ist mit 1333MHz überqualifiziert, da er seitens Atom Prozessor mit nur 800MHz betrieben werden kann. Weil der Prozessor kein Dual-Channel unterstützt, kommt auch nur ein Riegel zum Einsatz. Die SSD wird obligatorisch eingesetzt um die Geräusche einer herkömmlichen Festplatte auszuschließen. Weil das Mainboard nicht über WLAN verfügt, muss ein mini PCIe WLAN Modul nachgerüstet werden.
Gehäusekomponenten:
M350 Gehäuse 50eur
WLAN Antennenanschluss SMA Kabel 10eur
picoPSU-160-XT, Netzteil, 12V DC -> ATX, 160 Watt 50eur
Netzteil, AC -> 12 Volt DC, 60 Watt 30eur
TOTAL: >370eur

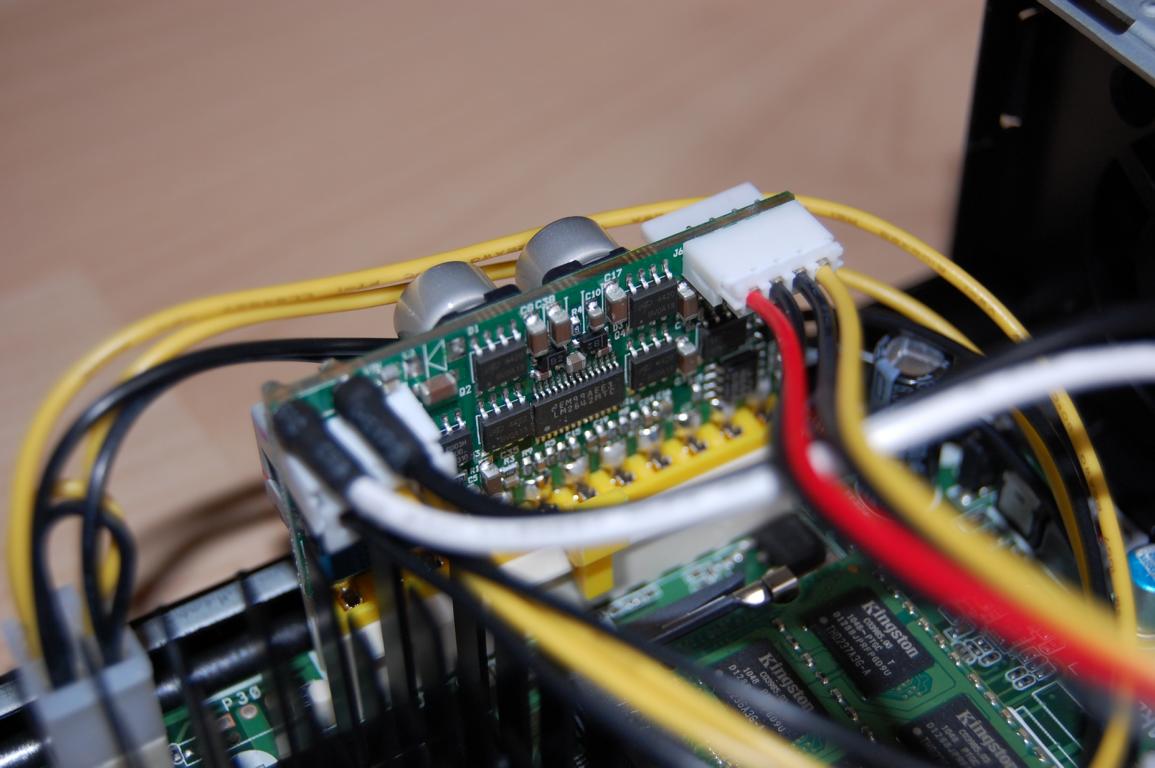

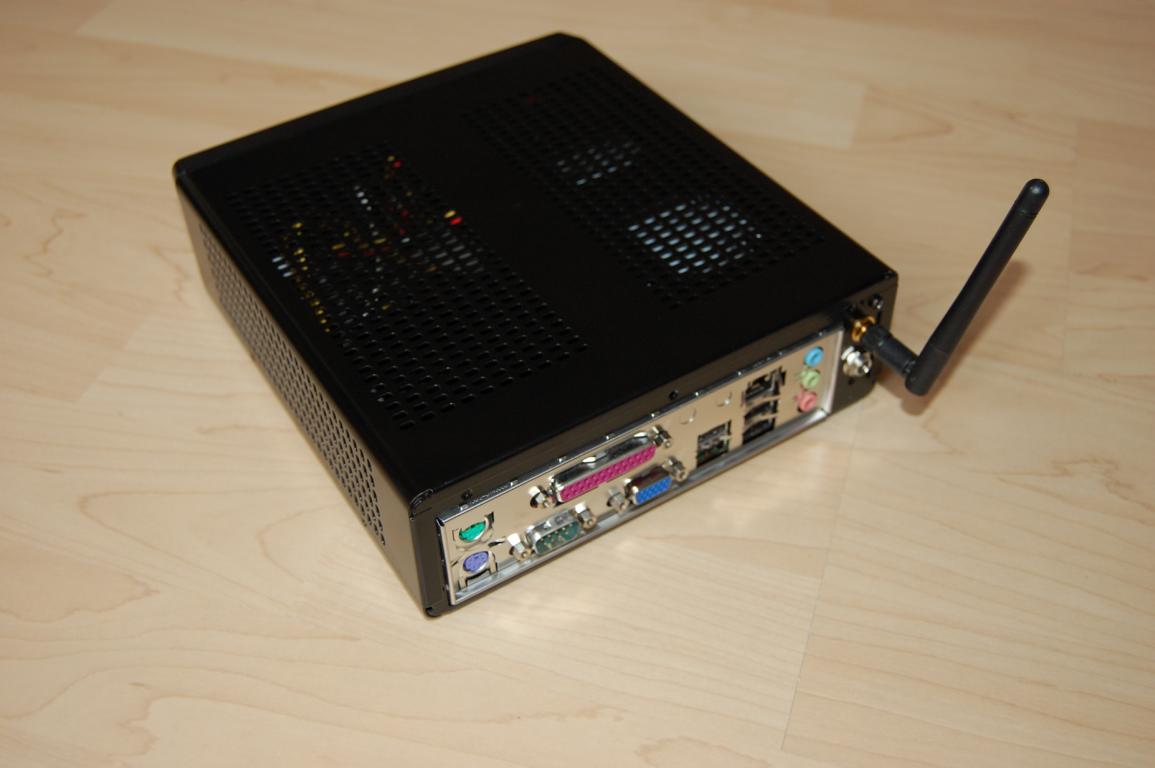

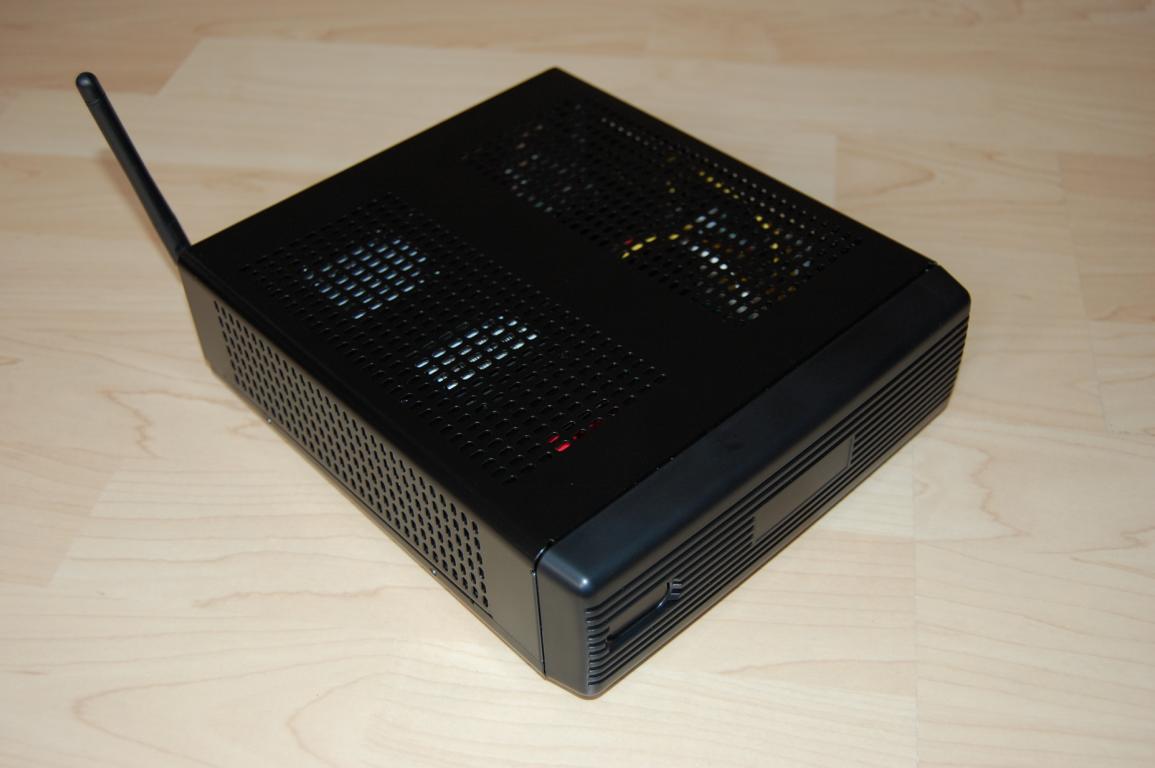

Das eingesetzte Gehäuse wurde in erster Linie wegen seiner großflächigen Lüftungslöcher ausgewählt. Als Netzteil kommt eine pico PSU mit einer maximalen Ausgangsleistung von 160 Watt zum Einsatz. Diese benötigt eine 12 Volt Einspeisung und besitzt einen extrem hohen Wirkungsgrad. Die 160 Watt sind üppig überdimensioniert, eine 60 Watt Variante gab es auch zu kaufen, allerdings war diese nur 10eur günstiger. Für die 12 Volt Versorgung kommt ein standard AC-DC 12 Volt Wandler zum Einsatz mit einer Ausgangsleistung von 60 Watt. Für das Herausführen des WLAN Signals wird ein entsprechendes Antennenkabel verwendet.
Inbetriebnahme
Der Zusammenbau war denkbar einfach und unkompliziert. Die Windows Installation funktionierte mit einem externen USB CD Laufwerk auch problemlos. Nach der Treiberinstallation und dem rigorosen Windows Update funktionierte auch Aero auf dem System. Im Task Manager werden vier Kerne angezeigt. Die Leistung von dem System ist Intel Atom entsprechend zum Surfen im Internet ausreichend. Die eingesetzten Low-End Spiele laufen auch ohne Einschränkungen. Der Energieverbraucht liegt bei rund 17 Watt im Idle und 20 Watt Load. Nicht EuP gerecht ist der 2 Watt Verbrauch im heruntergefahrenem Zustand. Dies ließ sich auch nicht mit BIOS Einstellungen fixen, dafür lässt sich das System über die Power-Taste einer PS2 Tastatur einschalten.
Fazit
Auf jeden Fall wurde das Ziel erreicht ein absolut lautloses System aufzubauen. Es ist nicht nur hinsichtlich nicht vorhandener Motoren lautlos, sondern fiept auch nicht in seinen einzelnen Zuständen. Die Leistung entspricht der eines Atom Prozessors, zum surfen im Internet und Solitär reicht es alle Mal. Zum widergeben von HD Inhalten ab 720p eignet sich zumindest dieses Board ohne zusätzliche Grafikkarte allerdings nicht, zumal es nur über einen analogen VGA Ausgang verfügt.
