Anschluss Netzteil zu Graka

meikela

Cadet 2nd Year
Registriert
Nov. 2023
Beiträge
17
Hallo,

ich weiß leider nicht genau wo ich sonst fragen soll, wenn hier nicht möglich dann bitte verschieben ??

Mein Sohn hat jetzt die einzelnen Teile da und will den PC zusammen bauen.

1. Problem im Moment :
Er findet kein Kabel vom Netzteil zur Graka, bzw ist sich unsicher welches er nehmen soll ?
Netzteil bequiet 750 Watt -->
VGA Gigabyte Radeon RX
7600XT

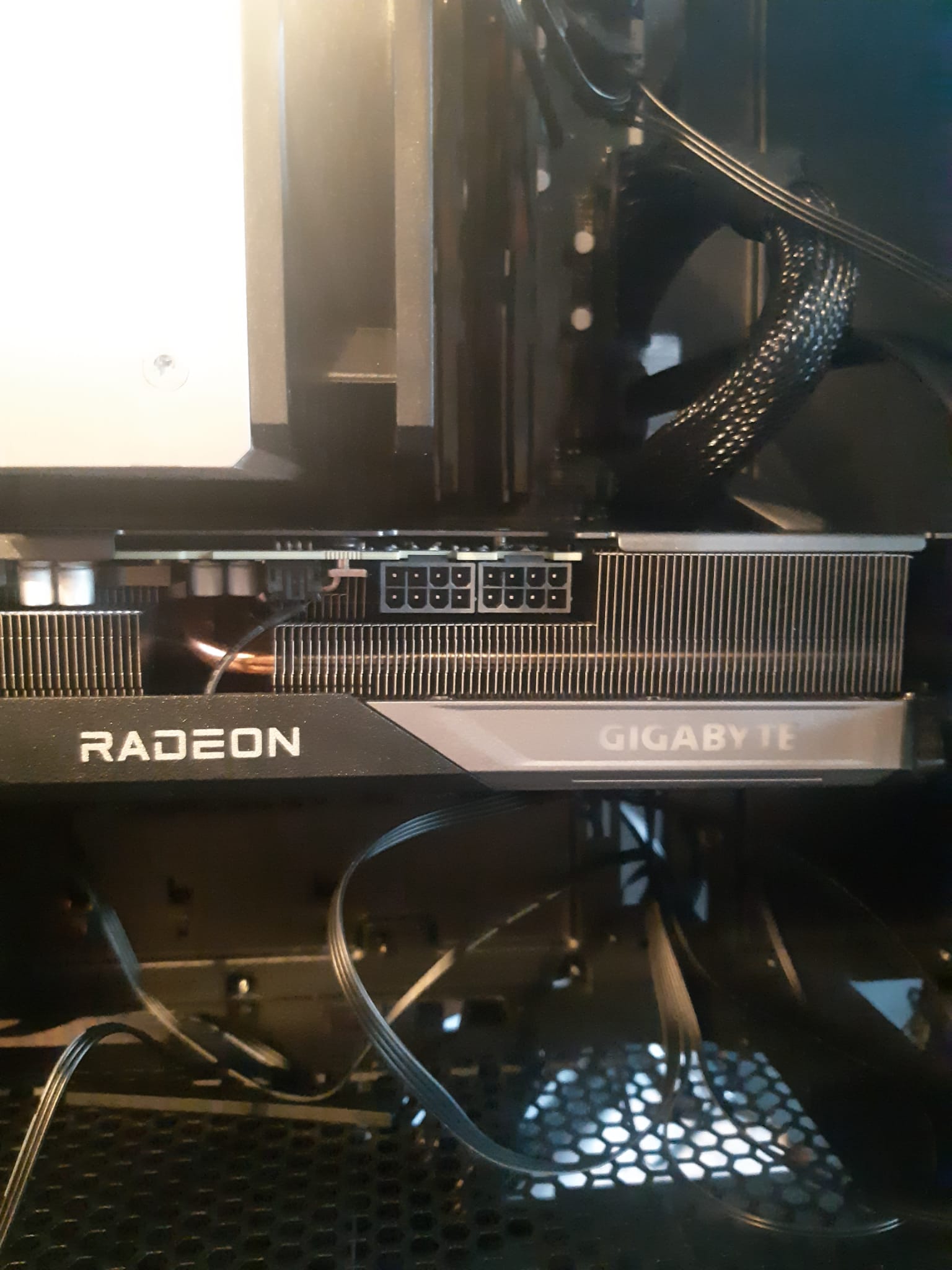

Diese 2 Stecker sind am Netzteil nicht vorhanden ? Wir haben jetzt zu zweit geschaut aber entweder tatsächlich nicht da oder beide Blind 😂🤦🤷‍♂️

Über Hilfe würden wir uns sehr freuen.

Vielen Dank im Voraus
LG
meikela

meikela schrieb:
Er findet kein Kabel vom Netzteil zur Graka, bzw ist sich unsicher welches er nehmen soll ?
die Kabel, die er da braucht, sind mit VGA oder PCIe beschriftet
Ergänzung ()

meikela schrieb:
Diese 2 Stecker sind am Netzteil nicht vorhanden ?
sind schon, die Kabel sind beim Lieferumfang des Netzteils dabei
Ergänzung ()

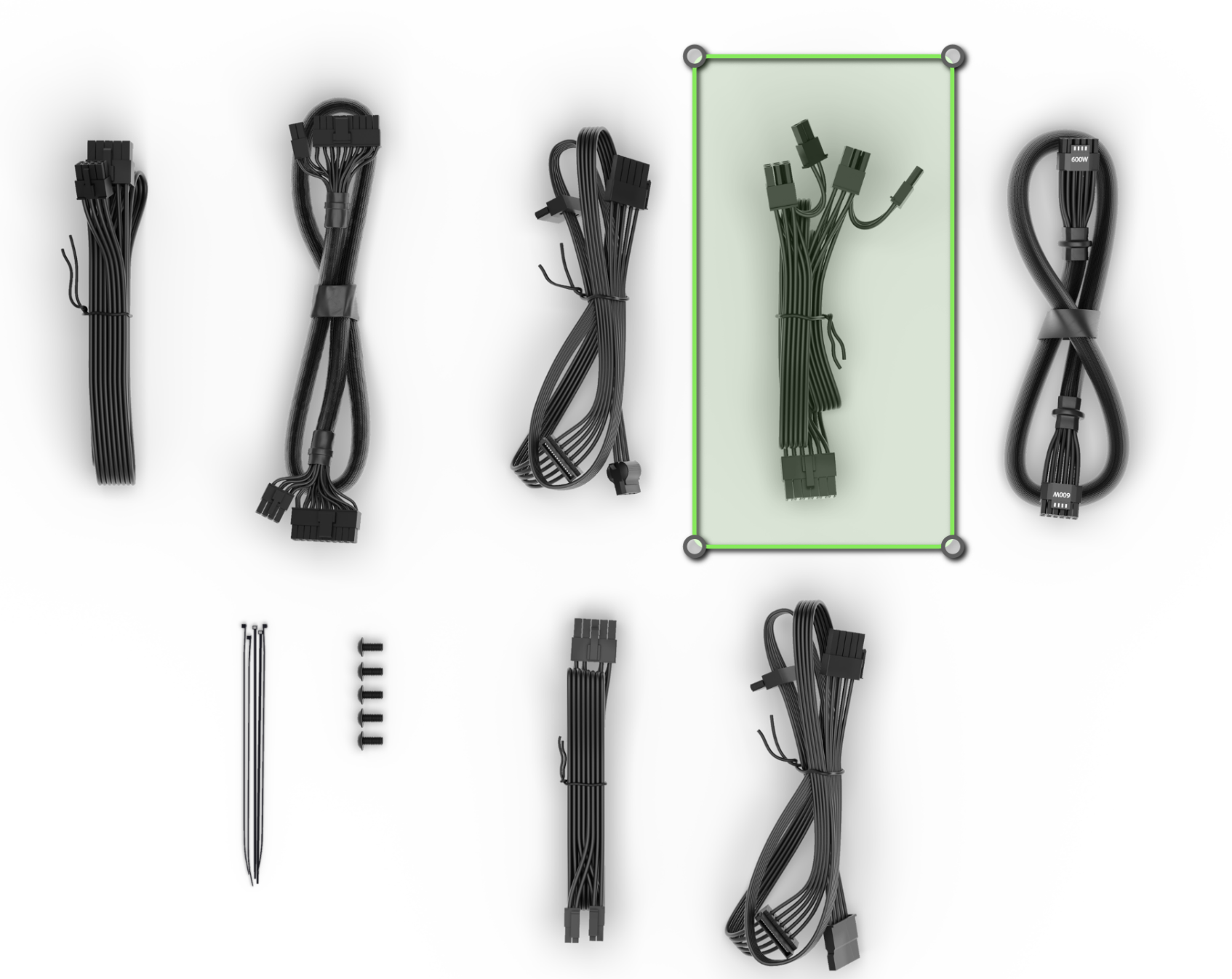

meikela schrieb:
das Modulare oder das mit Festen Kabeln drann?

  • Gefällt mir
Reaktionen: AB´solut SiD
die stecker sind doch umgangssprachlich idioten sicher.

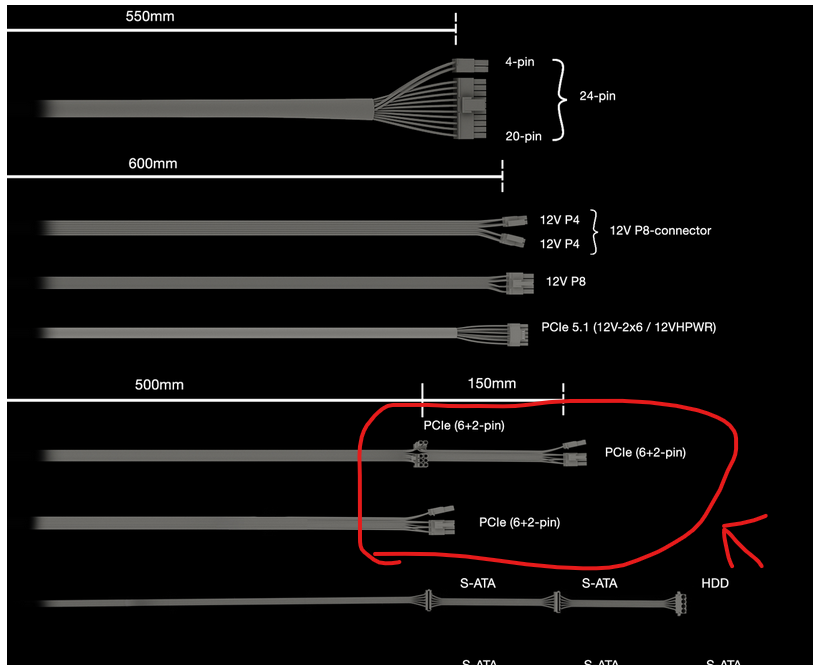

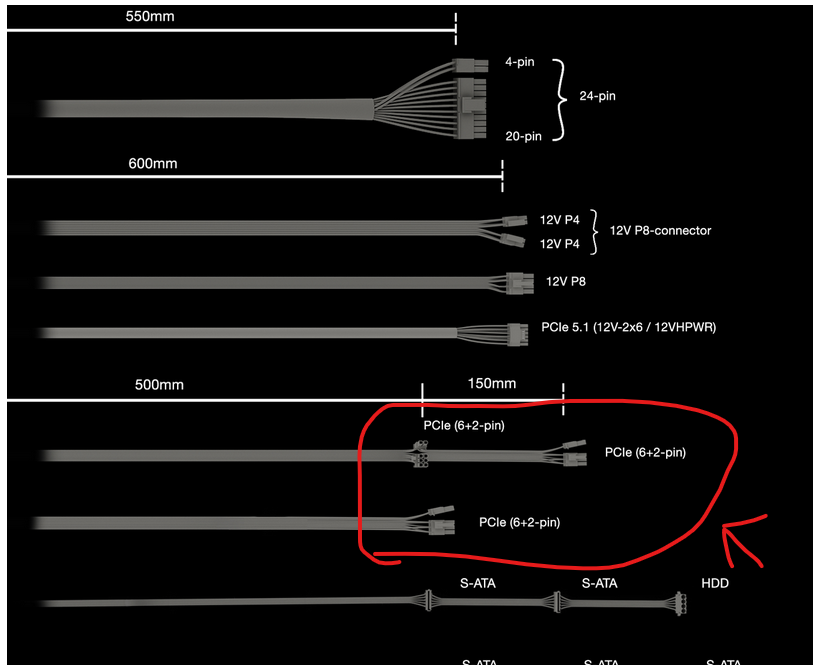

Laut Datenblatt hat das teil 2x 6/8-Pin PCIe

Das sind die Kabel die benötigt werden



CU
redjack

  • Gefällt mir
Reaktionen: Schwobaseggl, rollmoped und kaji-kun

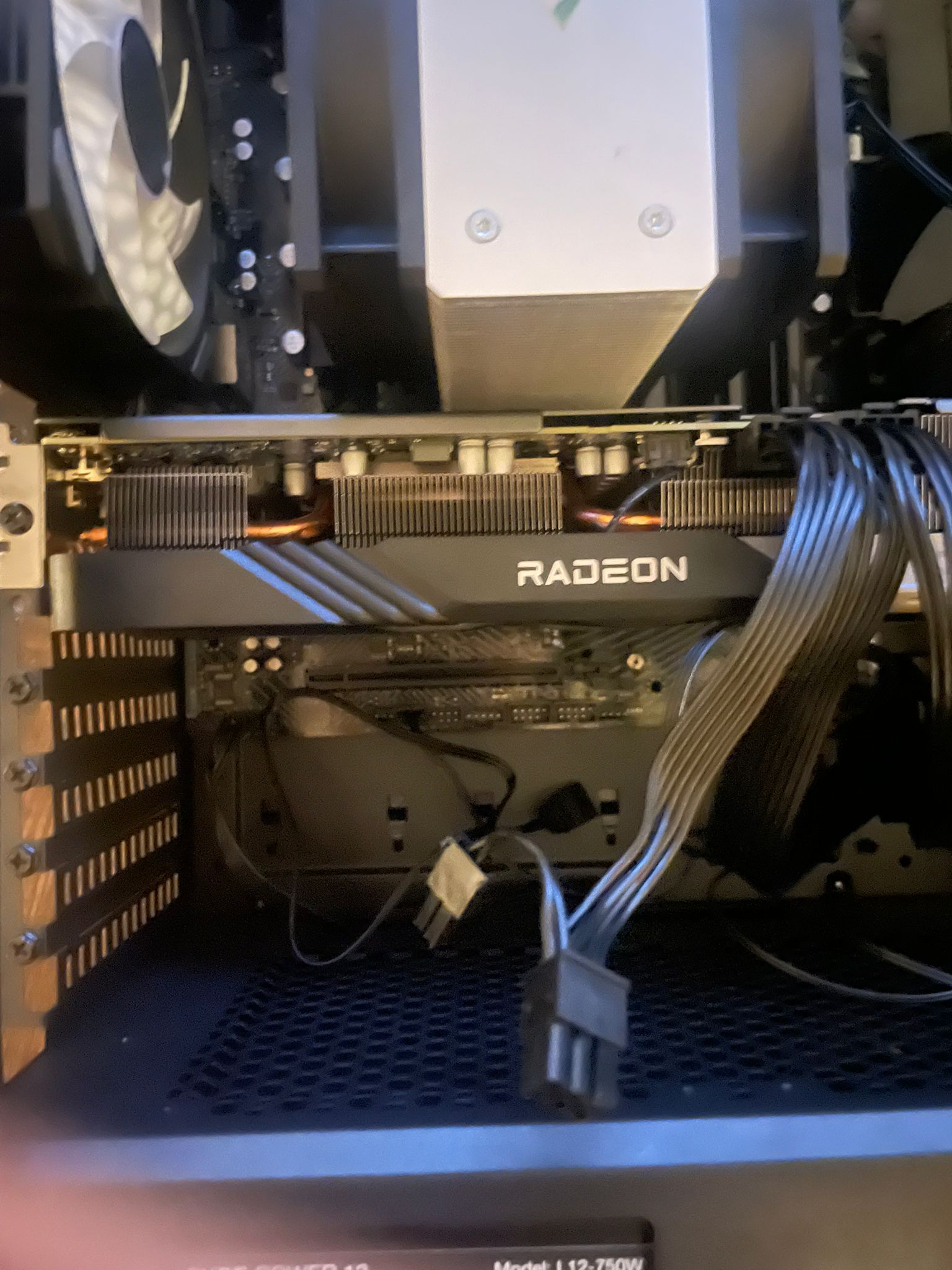

Na dann, wenn es die festen Kabel hat, dann sind die auch mit dran


  • Gefällt mir
Reaktionen: Tera_Nemesis, AB´solut SiD, Schwobaseggl und 2 andere
bisy schrieb:
Na dann, wenn es die festen Kabel hat, dann sind die auch mit dran

Anhang anzeigen 1627602

Ahhhhhh, und es hat geschnackelt. Zur unserer Entschuldigung wir haben beide keine Ahnung und es ist das erste Mal. Wir ständig nach einem breiten Stecker genau in der Größe Ausschau gehalten 😂😂🙈🤦🤦 Vielen Daaaank !! Mal schauen wie weit wir kommen bis zum nächsten Post . 😉 Danke für eure Geduld im Voraus !

  • Gefällt mir
Reaktionen: mcbloch, AB´solut SiD, redjack1000 und eine weitere Person
meikela schrieb:
Ahhhhhh, und es hat geschnackelt.

Okay super, dass ihr den jetzt gefunden habt.


Notfalls noch mal schaffe Bilder von der ganzen Mainboard Verkablung und generellen Aufbau posten, dann können wir gern noch mal drüber gucken

  • Gefällt mir
Reaktionen: meikela

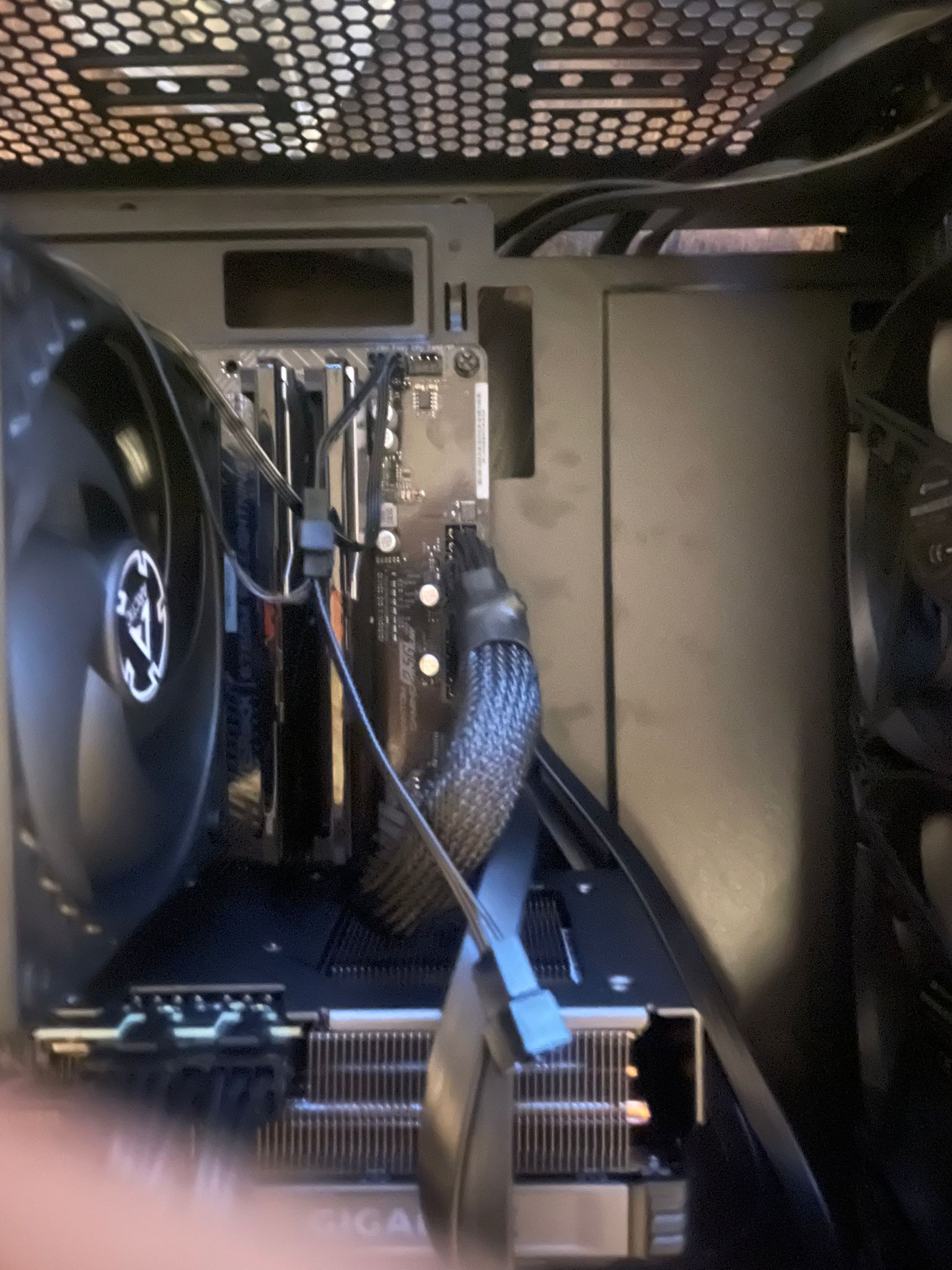

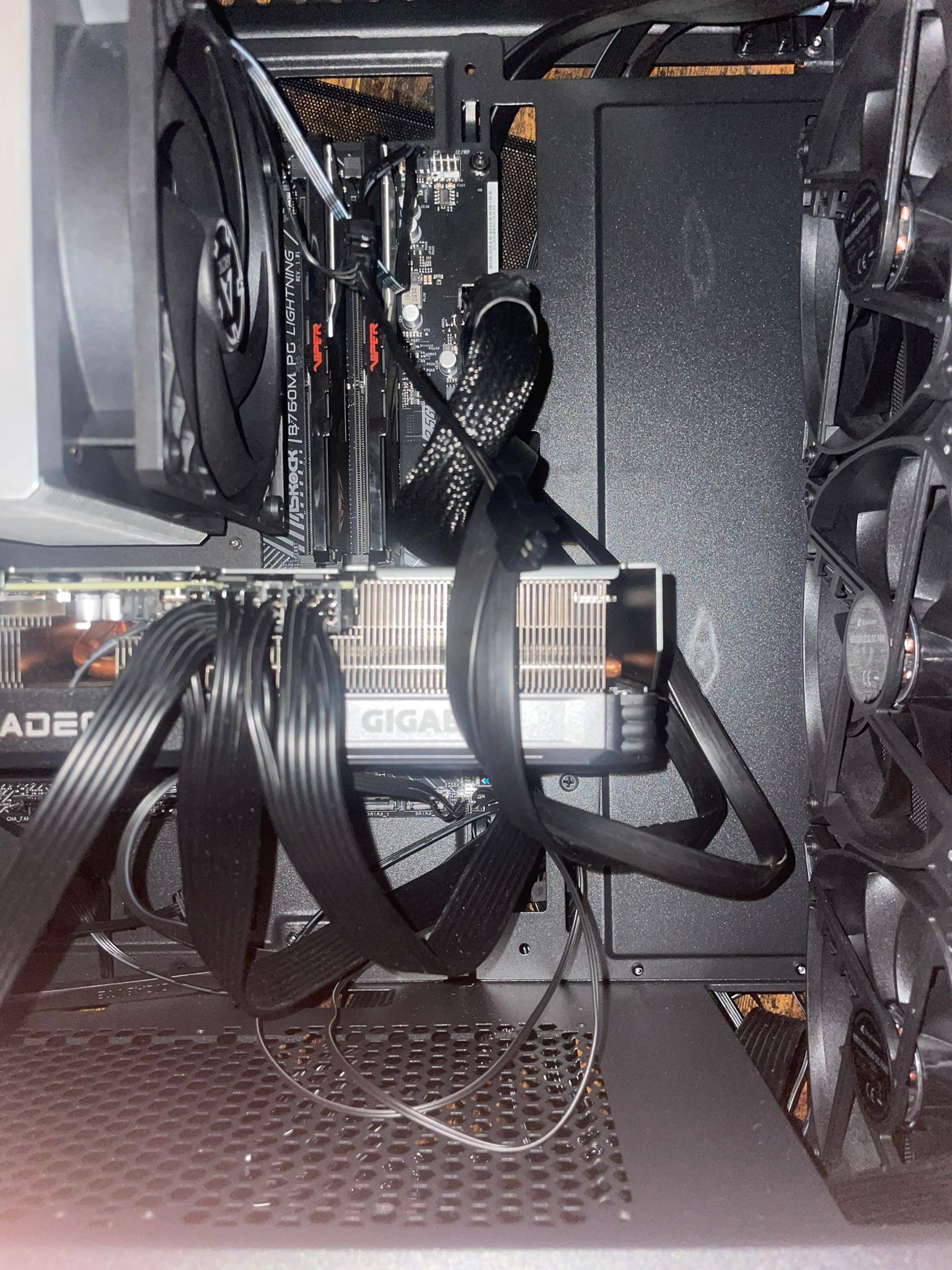

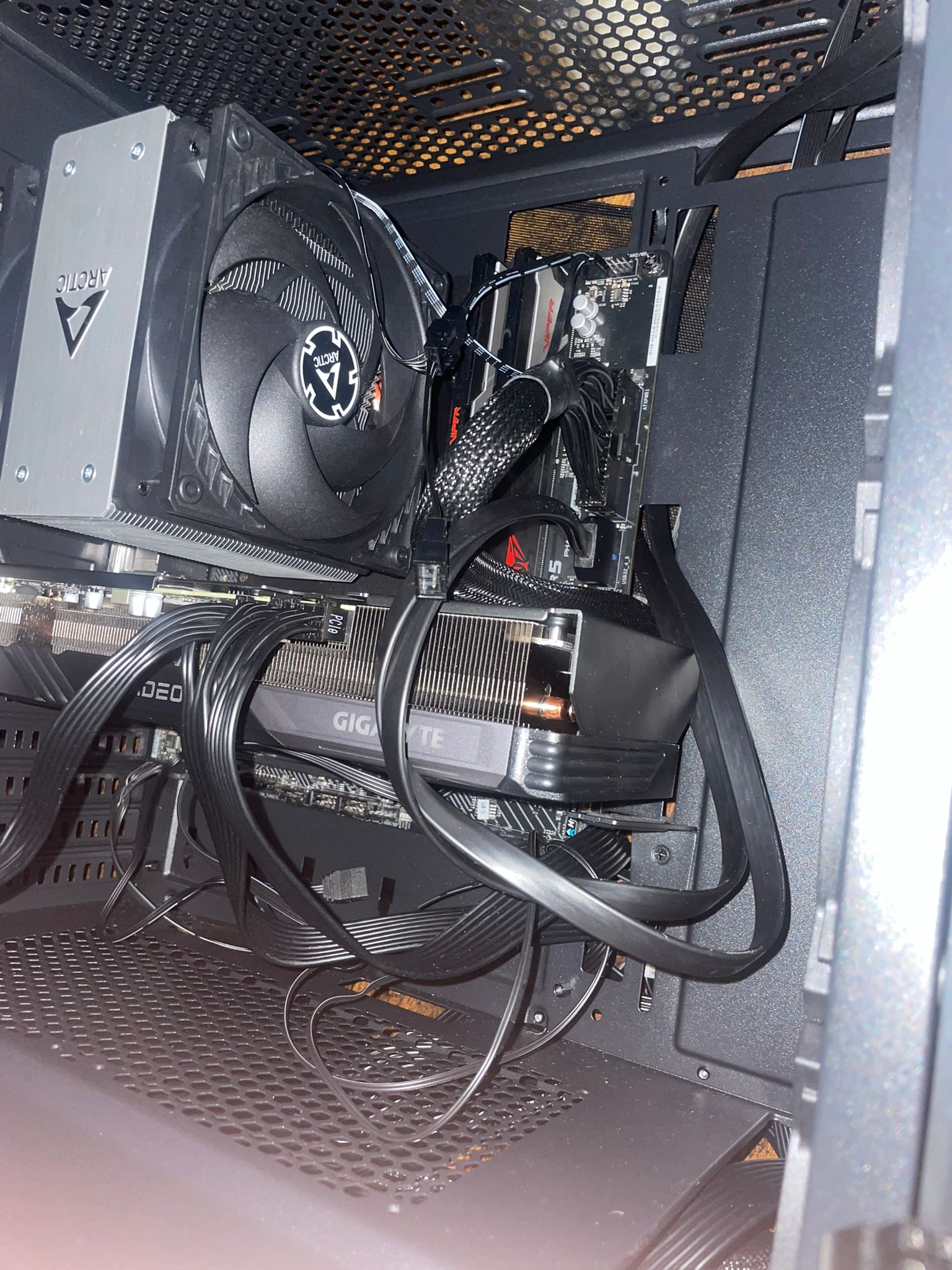

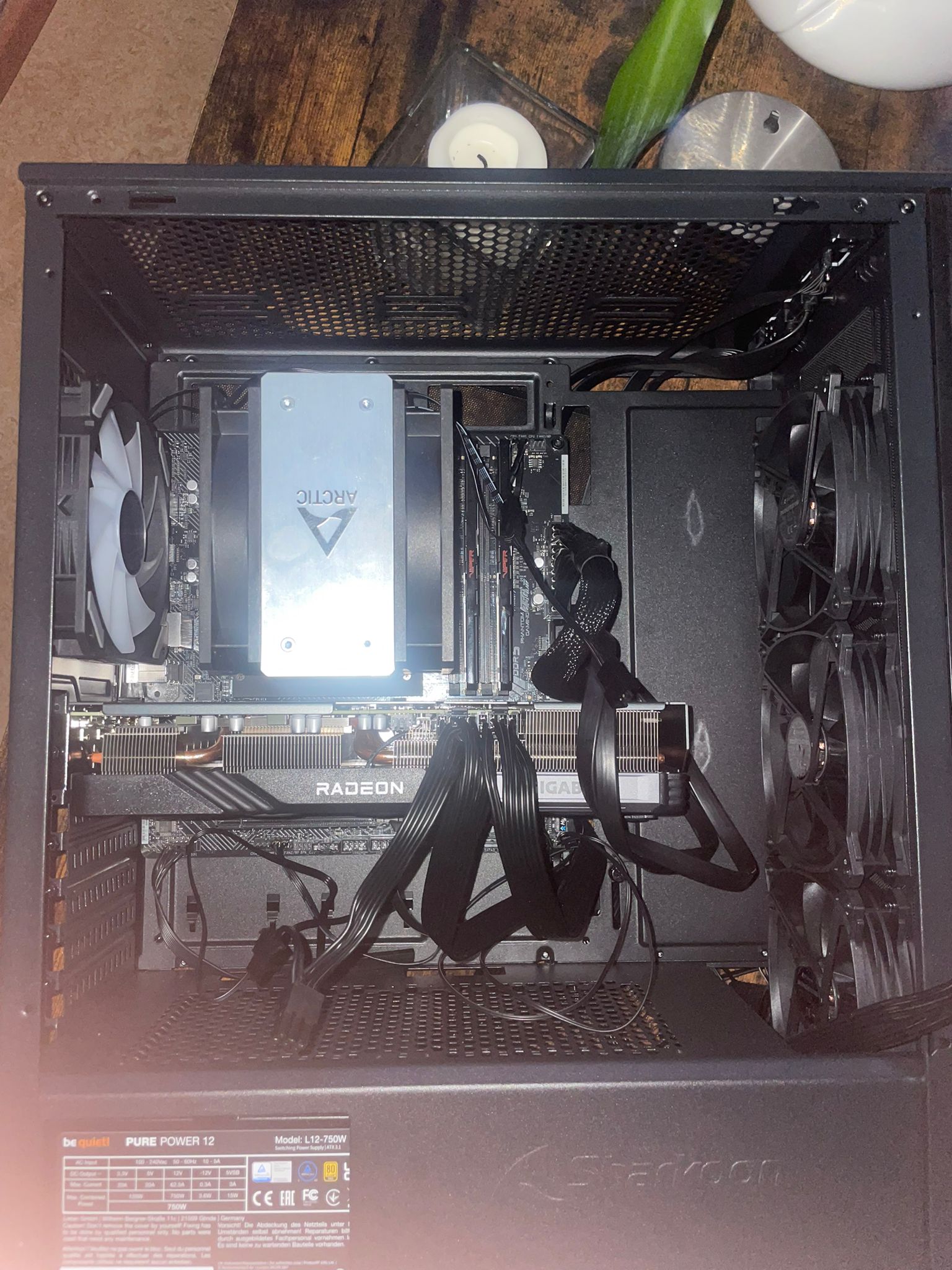

wir sind gleich soweit, dann würde ich Bilder von der Verkabelung schicken ? Nicht das dann was kaputt geht weil wir doch gemurckst haben 🤭










Ergänzung ()

Die restlichen Kabel dann einfach zusammen binden und gut verstauen ??

Da gibt es auch noch einen Stecker (CPU), ist der gesteckt?



Cu
redjack

  • Gefällt mir
Reaktionen: djducky
Abstandshalter unter dem Mainboard sind passend gesetzt und auch nur da wo sie hin gehören ?

Ich seh schonmal das mindestens 4 Befestigungsschrauben für das Mainboard fehlen...

Und irgendwie sieht so aus als ob an den Stellen auch keine abstandhalter in welcher form auch immer drunter sind allerdings sind die Bilder eher unscharf das man leider nicht viel im Detail erkennen kann.

  • Gefällt mir
Reaktionen: JumpingCat und meikela
Das ist ein mini ATX , das sollte nur mit 4 Schrauben befestigt sein ? Es sind zwar noch Schrauben da aber ohne Abstandshalter. Am Mainboard waren nur 4 Abstandshalter dran. Sollen die Schrauben dann trotzdem ohne Abstand rein ??
Ergänzung ()

Firefly2023 schrieb:

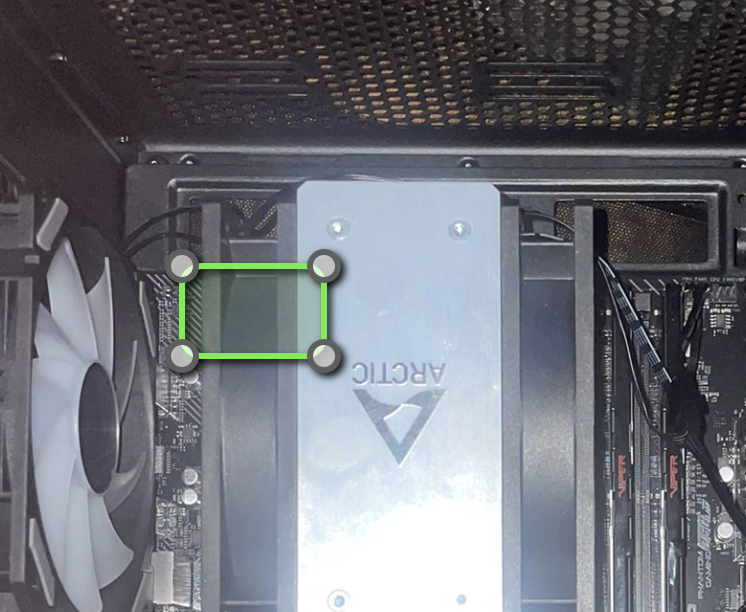

Der Kühler ist falsch herum.
??? Ist das nicht egal ?? Wenn wir den rumdrehen ist es doch das selbe ?? 🤭🤷‍♂️🙈

Ist ne optische sache mit dem Kühler. Aber prüfe mal, dass beide dranmontierten Lüfter auch in dieselbe Richtung blasen. Also der hintere nicht auch in den Kühler reinbläst, sondern raus!

Zu den Abstandshaltern: jedes Loch sollte auf einem Abstandshalter sitzen.

  • Gefällt mir
Reaktionen: Firefly2023
