Aorus x570 Elite - kein Boot nach Secure Boot Aktivierung - Blackscreen

[Bertso]

Hallo zusammen. Vielleicht kann mich jemand bei der Lösungsfindung unterstützen.
Vielen Dank im Voraus.

1. Nenne uns bitte deine aktuelle Hardware:

• Prozessor (CPU): 5800x3d
• Arbeitsspeicher (RAM): 2*16GB Gskill F4-3600C16D-32GTZNC
• Mainboard: Aorus x570 Elite
• Netzteil: Seasonic FOCUS GX-650
• Gehäuse: …
• Grafikkarte: 9070 XT Hellhound
• HDD / SSD: Samsung M2
• Weitere Hardware, die offensichtlich mit dem Problem zu tun hat (Monitormodell, Kühlung usw.):

2. Beschreibe dein Problem.

• wegen Battlefield habe ich secure boot im Bios aktivieren müssen
• gesagt getan und irgendeinen PK Key generieren lassen, Neustart und dann ging das Problem los
• PC will booten, es kommt aber keine Mainboardherstelleranzeige auf dem Bildschirm
• kein UEFI möglich

3. Welche Schritte hast du bereits unternommen/versucht, um das Problem zu lösen und was hat es gebracht?

• CMOS Batterie entfernt -> keine Änderung
• RAM und Graka entfernt -> keine Änderung
• Graka 9070 XT = DP, Graka intern = HDMI -> keine von beiden Möglichkeiten bringen eine Anzeige
• Q-Flash versucht -> Q Flash Vorgang startet nicht (kein blinken der Flash LED sichtbar)
• CMOS via Schraubenzieher resettet -> hat resettet (RGBs sehen aus wie nicht eingestellt) - aber trotzdem kein Bootvorgang oder UEFI möglich

Was könnte ich noch versuchen?
Ich gehe davon aus, dass durch den Neustart nach der Secure Boot Aktivierung, das Bios zerschossen wurde.



[Sinatra81]

Sprich, Du kommst nicht mal mehr ins BIOS? Kriegt der Monitor wenigstens Signal?

Hat das Board einen CMos Clear Button am io Shield?

Qflash vor oder nach deinem Schraubenzieher Reset versucht?



[Bertso]

Einen Button nicht, aber zwei PINs die ich überbrückt habe.
Das muss auch funktioniert haben, da die RGB Beleuchtung danach ganz anders aus sah.

Ich habe jetzt einen zweiten Stick mit der zweitneuesten BIOS Version bespielt und diese entsprechend umbenannt. Jetzt hat auch der Q-Flash Vorgang funktioniert.
Ich melde mich in 5min wieder. Die Q-Flash LED blinkt jetzt, was bedeutet dass das BIOS neu eingespielt wird.
Daumen drücken.

Ergänzung (3. Juli 2025)

Q-Flash hat funktioniert. Kann das BIOS wieder aufrufen. Puh.

Also von mir folgender Tipp:

• mehre Sticks versuchen
• auf FAT32 Formatierung achten
• mehrere BIOS Versionen versuchen (muss nicht die neuste sein)



[Ritterschwert]

Ist CSM im BIOS aktiv oder deaktiviert?
Ist die Platte im MBR oder GPT Format?

Ich beschäftige mich auch gerade damit es zu aktivieren, was ich noch nicht tat, ich informiere mich gerade darüber. Mit CSM und und MBR soll es scheinbar Probleme geben beim Start.

-----

Nachtrag: Ich habe SecureBoot gerade aktiviert im BIOS, es gab keine nennenswerten Probleme.



[nutrix]

• wegen Battlefield habe ich secure boot im Bios aktivieren müssen

Das geht auch so einfach nicht. Das mußt Du alles machen.
https://www.computerbase.de/forum/threads/secure-boot.2152273/#post-28408042
Nicht das wir das hier noch gar nicht hatten....
https://www.computerbase.de/forum/t...reboot-startet-windows-11-nicht-mehr.2243909/



[nepi1975]

Ohne Grafikkare wirst du auf der Internen DP oder HDMI Schnittstelle vom MB auch kein Bild bekommen weil die CPU keine iGPU Einheit hat somit brauchst du immer eine Grafikkarte.



[Bertso]

Ist CSM im BIOS aktiv oder deaktiviert?
Ist die Platte im MBR oder GPT Format?

CSM ist aktiviert und die Platte im GPT Format

Das geht auch so einfach nicht. Das mußt Du alles machen.
https://www.computerbase.de/forum/threads/secure-boot.2152273/#post-28408042
Nicht das wir das hier noch gar nicht hatten....
https://www.computerbase.de/forum/t...reboot-startet-windows-11-nicht-mehr.2243909/

Ich habe alles gehabt bis auf den Secure Boot. Ich denke das beim Neustart nach der Änderung der Einstellung iwas schief lief.
Ich teste das nachher noch mal.

Ohne Grafikkare wirst du auf der Internen DP oder HDMI Schnittstelle vom MB auch kein Bild bekommen weil die CPU keine iGPU Einheit hat somit brauchst du immer eine Grafikkarte.

Danke für den Hinweis. Merke ich mir fürs nächste Mal.



[Ritterschwert]

CSM ist aktiviert

Daran wirds liegen, deaktiviere es.



[Bertso]

@Ritterschwert Ich hatte CSM eben deaktiviert und dann secure Boot aktiviert. Wieder Bootloop ohne Anzeige. Musste dann wieder Q-Flashen.



[XN04113]

ist Dein Windows im UEFI oder CSM Mode installiert?
wenn CSM erst die Platte in GPT umwandeln, dann UEFI im BIOS aktvieren
Secure ohne UEFI geht nicht (und mit CSM schon mal gar nicht)



[Bertso]

@XN04113 Mein Windows 10 wurde damals direkt auf eine GPT Platte installiert.



[eYc]

Graka 9070 XT = DP, Graka intern = HDMI -> keine von beiden Möglichkeiten bringen eine Anzeige

Deine CPU hat doch gar keine integrierte Grafikeinheit, also Test vergebens.
Du musst die Grafikkarte mit HDMI mit dem Monitor verbinden, um das zu testen.

Gibt es da nicht irgendeinen Bug mit UEFI & Secure Boot, und DP (oder HDMI?)?
Ist das "BIOS" überhaupt aktuell? Wenn aktualisieren nicht hilft, alle Optionen überprüfen (Boot, OpROM, PCIe manuell einstellen, UEFI/Legacy/CSM, ...).
FAQ des Board- und Grafikkartenherstellers auch mal durchsuchen.

-> https://www.google.com/search?client=firefox-b-d&q=9070xt+secure+boot+kein+bild



[Bertso]

Ja ich muss mich da noch mal in Ruhe dran setzen.

Eigentlich fehlt bei mir nur noch Secure Boot. Windows Partition ist auf GPT. CSM ist noch aktiv, das kann ich aber deaktivieren. Ein kurzer Test mit deaktivierten CSM verlief dabei auch erfolgslos.

Kann natürlich auch nen Bug sein. Dafür brauch ich aber mehr Zeit zur Recherche. Ich danke euch trotzdem für eure Hilfen.



[eYc]

Einfach mal probieren, im UEFI manuell auf PCIe 4 runterdrehen (statt 5 oder Auto).



[Bertso]

So. Weiter geht's.
Es gibt bei meinem Gigabyte Aorus x570 Elite zwei CSM Einstellungen im BIOS.
Einmal die "normale" CSM Aktivierung/Deaktivierung und dann noch eine versteckte. Die nennt sich "AMD CPU fTPM".
Beide deaktiviert und der Bootvorgang läuft noch.
Morgen aktiviere ich Secure Boot. Ich bin gespannt.



[Firle]

Einmal die "normale" CSM Aktivierung/Deaktivierung und dann noch eine versteckte. Die nennt sich "AMD CPU fTPM".

Das ist so nicht richtig!
Du möchtest dich sicher einmal genauer mit "Secure Boot" und "(f)TPM" beschäftigen. Das eine hat mit dem anderen nix zu tun. Für den Anfang kannst du dich bei der Wikipedia informieren.



[Bertso]

Für den Anfang kannst du dich bei der Wikipedia informieren.

Danke für den netten Hinweis.
Wenn du nicht helfen möchtest, schau doch bitte nicht mehr vorbei.

Das mit dem fTPM hatte ich bei einem YT Video gesehen, wo jemand erfolgreich auf sb umgestellt hat.
Ich bin leider nicht die Allwissenheit in Person und nutze die positiven Erfahrungen Anderer.



[Firle]

Du hast dein Problem doch gelöst, also brauchst du doch keine weitere Hilfe - oder habe ich "der Bootvorgang läuft" falsch verstanden? Ich wollte dich doch nur darauf hinweisen, daß du fTPM und secure boot in einen Topf geschmissen hattest, was so nicht richtig ist. Und ich kann es sicher nicht besser erklären, als die Artikel in der Wikipedia.

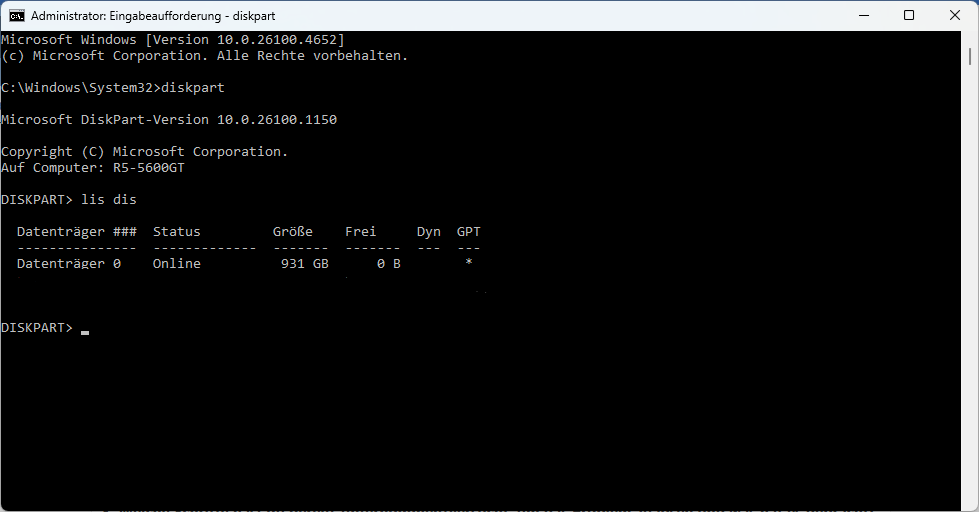

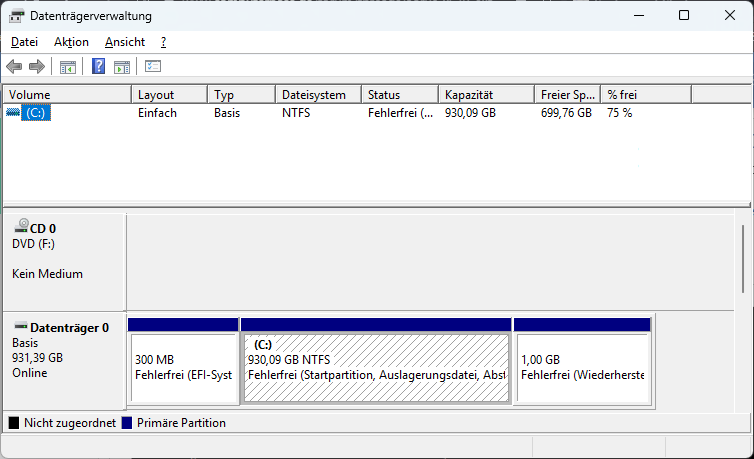

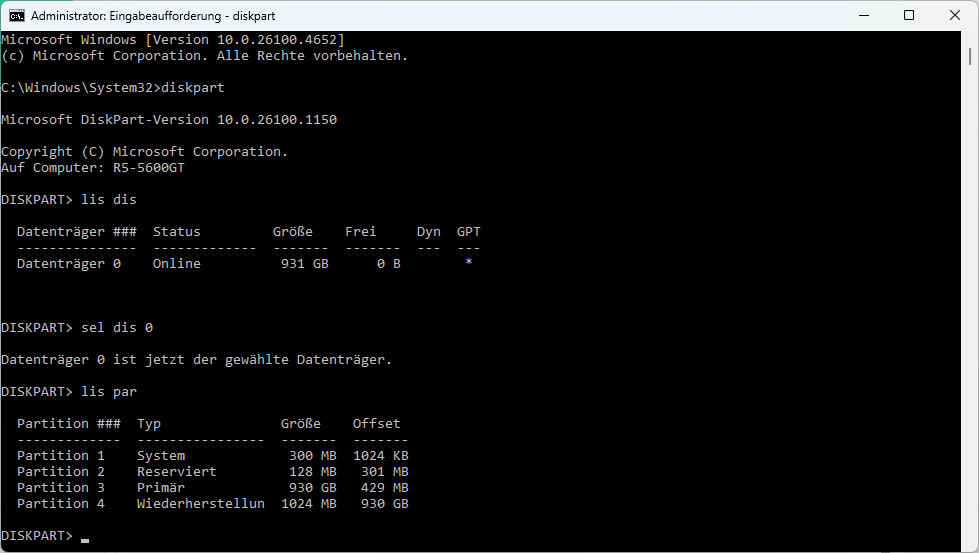

Wie sieht folgendes bei dir aus?:

Das BIOS kannst du auf die F40g updaten, da sind mir bezüglich "secure boot" keine Fehler bekannt. Nach dem Update lädst du die Setup Defaults und kontrollierst, ob CSM deaktiviert ist. Unter "Attempt Secure Boot" stellst du selbiges auf enabled. Darunter befindet sich ein Punkt "Secure Boot Mode" oder so ähnlich. Das stellst du von "Custom" auf "Standard" um (dabei werden die "Factory Keys" geladen, es müsste diesbezüglich bei der Umstellung auch eine Nachfrage erscheinen, die du mit yes/ok beantwortest; die anschl. Nachfrage nach einem "Reset ohne speichern" verneinst du). Anschließend kontrollierst du noch, ob "fTPM" aktiviert ist und aktivierst ggf. das/ein XMP-Profil für deinen Arbeitsspeicher. Danach speicherst du die Einstellungen, startest neu und gehst gleich wieder ins BIOS-Setup zum Untermenü "Secure Boot". Dort müsste jetzt der Status für "Secure Boot" auf "Active" stehen. Falls dem so ist, machste per [STRG]+[ALT]+[Entf] einen Warmstart und schaust, ob Windows startet.



[Bertso]

So, habe jetzt die benötigen Keys füre Secure Boot im Bios noch 1x resetten müssen. Dann Secure Boot aktiviert.
Bin jetzt wieder im Windows und unter msinfo32 bekomme ich jetzt auch Sicher Start als "ein" angezeigt. Battlefield funktioniert auch.

Zeigt also, dass es doch iwie an fTPM gelegen hat.



[Firle]

fTPM ist das Trusted Platform Modul und hat nichts mit secure boot zu tun. Ist das fTPM jetzt aktiviert oder deaktiviert?
