Beyerdynamic DT 990 Pro Mod Klinkenbuchse - Verkabelung?

[feb2k]

Moinsen,

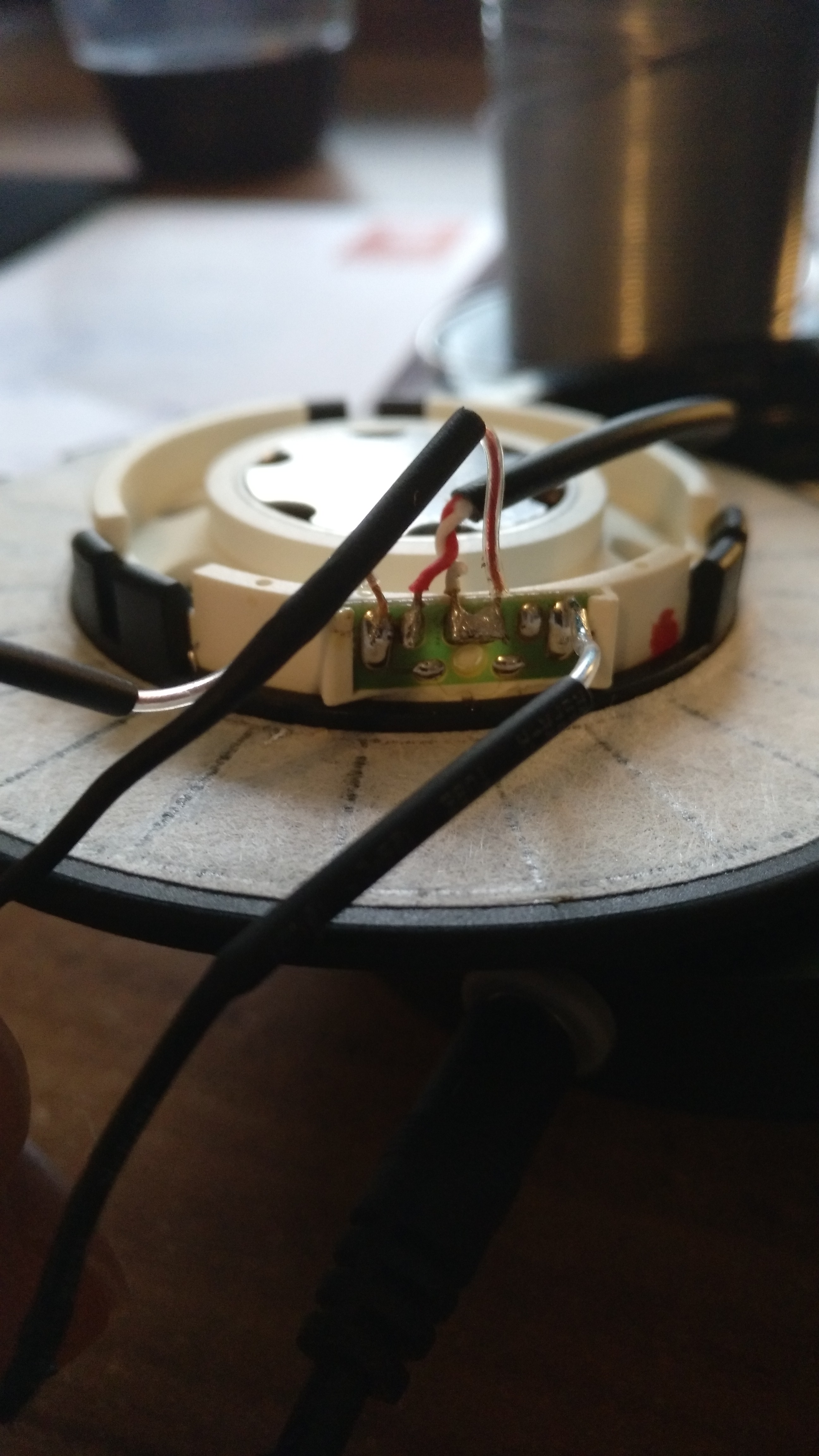

ich wollte mein DT 990 Pro auf Klinkenbuchse umrüsten, um das Custom Headset Gear zu verwenden. Hat eigentlich gut geklappt, jedoch stimmte etwas mit dem (Stereo-)Sound nicht. Ich habe an der Platine im Kopfhörer nichts geändert, habe die Kabel verwenden, die schon dran waren. Hab jetzt auch das Original Kabel wieder angelötet, um die Buchse auszuschließen, Fehler bleibt.

Wenn ich mit einem Multimeter auf Durchgang prüfe, einen an Masse (am Klinkenstecker) und einen an links halte, habe ich links Störgeräusche, das passt. Wenn ich es an rechts (also Mitte am Klinkenstecker) halte, habe ich auf beiden Seiten Störgeräusche. Wie gesagt, an der Platine nichts geändert.

Stehe gerade auf dem Schlauch, vielleicht habt ihr eine Idee



[ghecko]

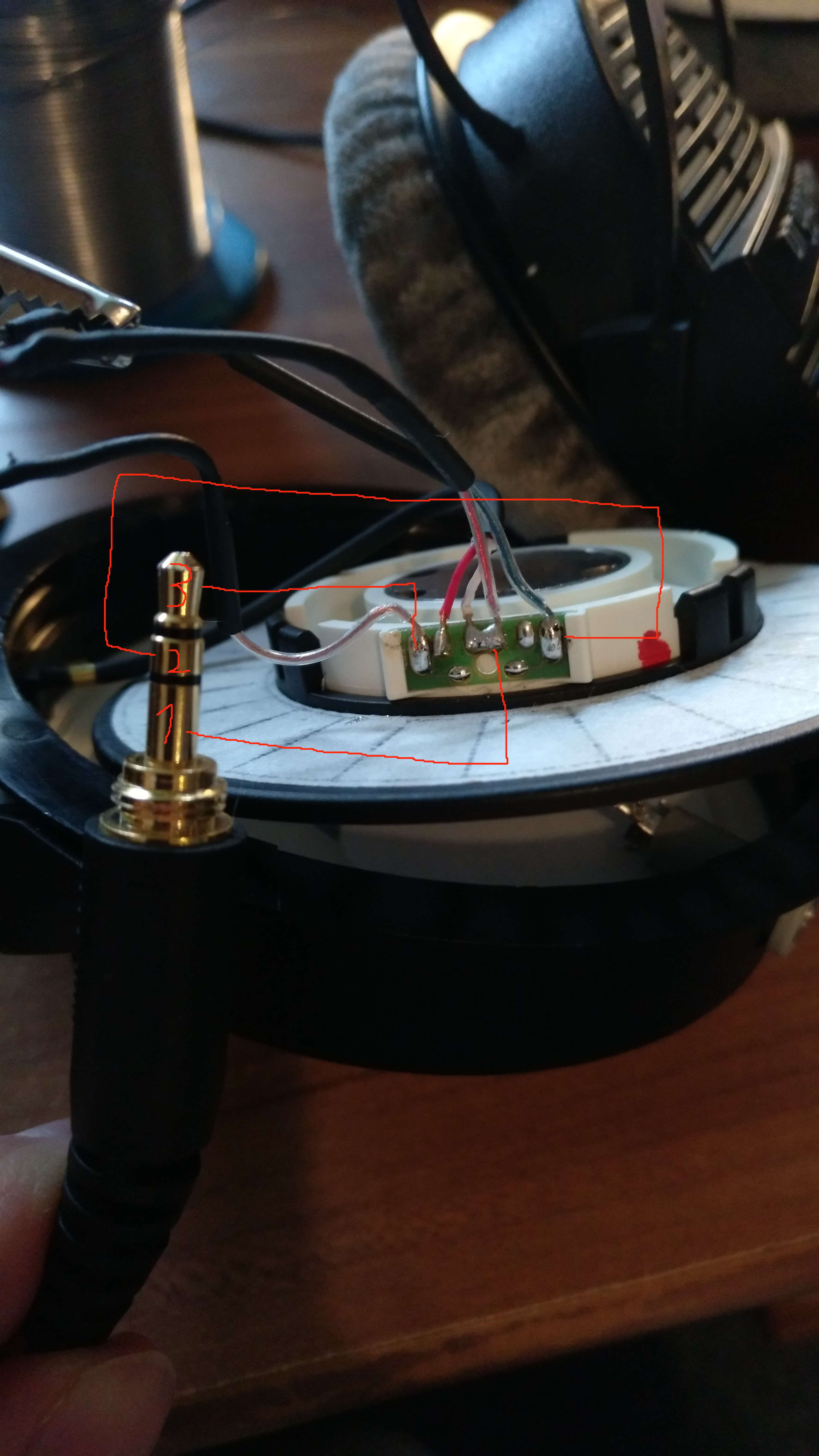

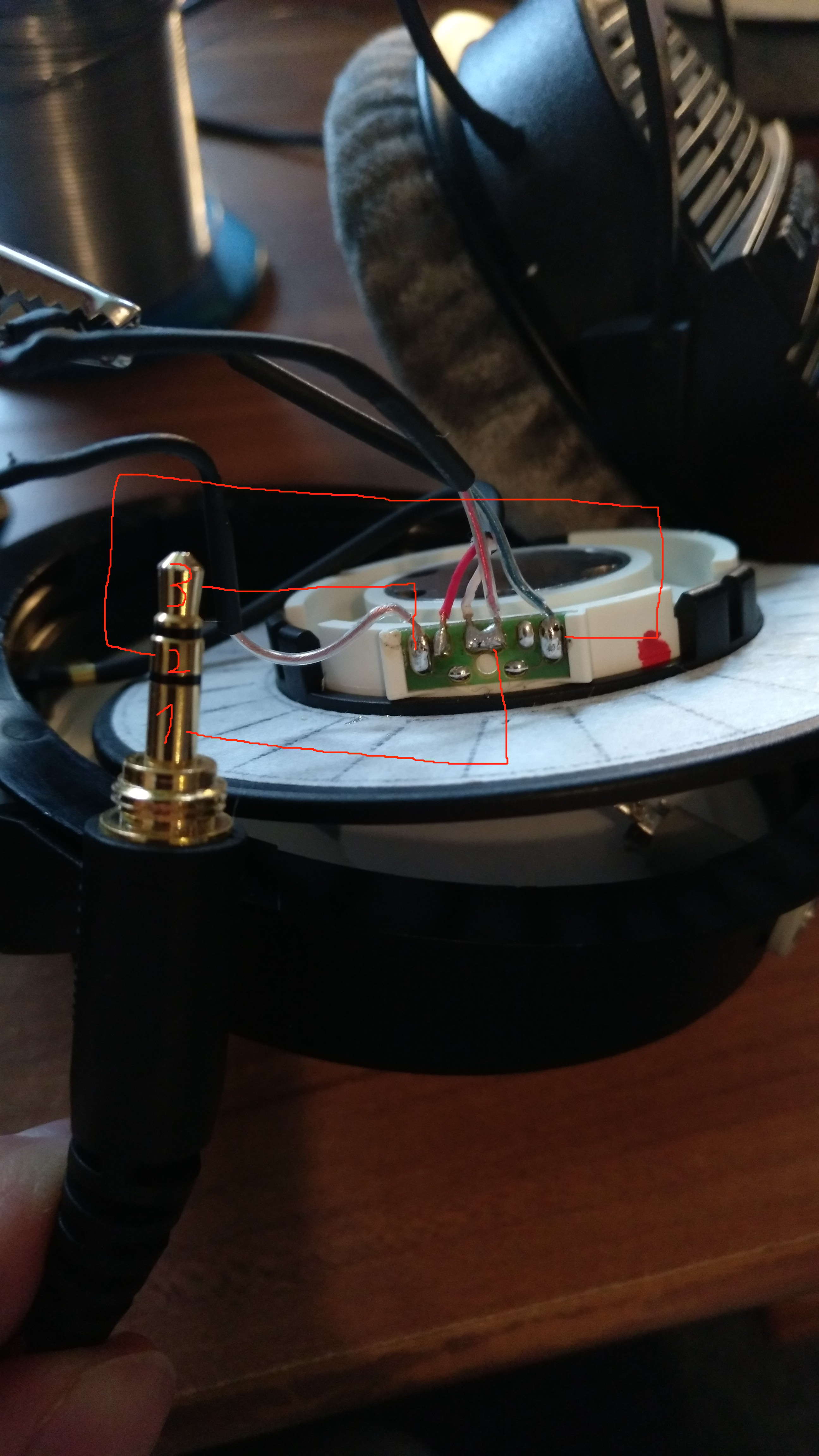

So wie es aussiehst hast du Masse mit L/R vertauscht.

Ich weiß natürlich nicht wie du das Kabel mit der Klinkenbuchse verdrahtet hast, aber wenn du an der Platine noch nicht herumgelötet hast sollte (ich hab keinen Schaltplan von Beyer) das die Belegung sein. Und du hast die falschen Leitungen an die falsche Stelle gelötet.



[feb2k]

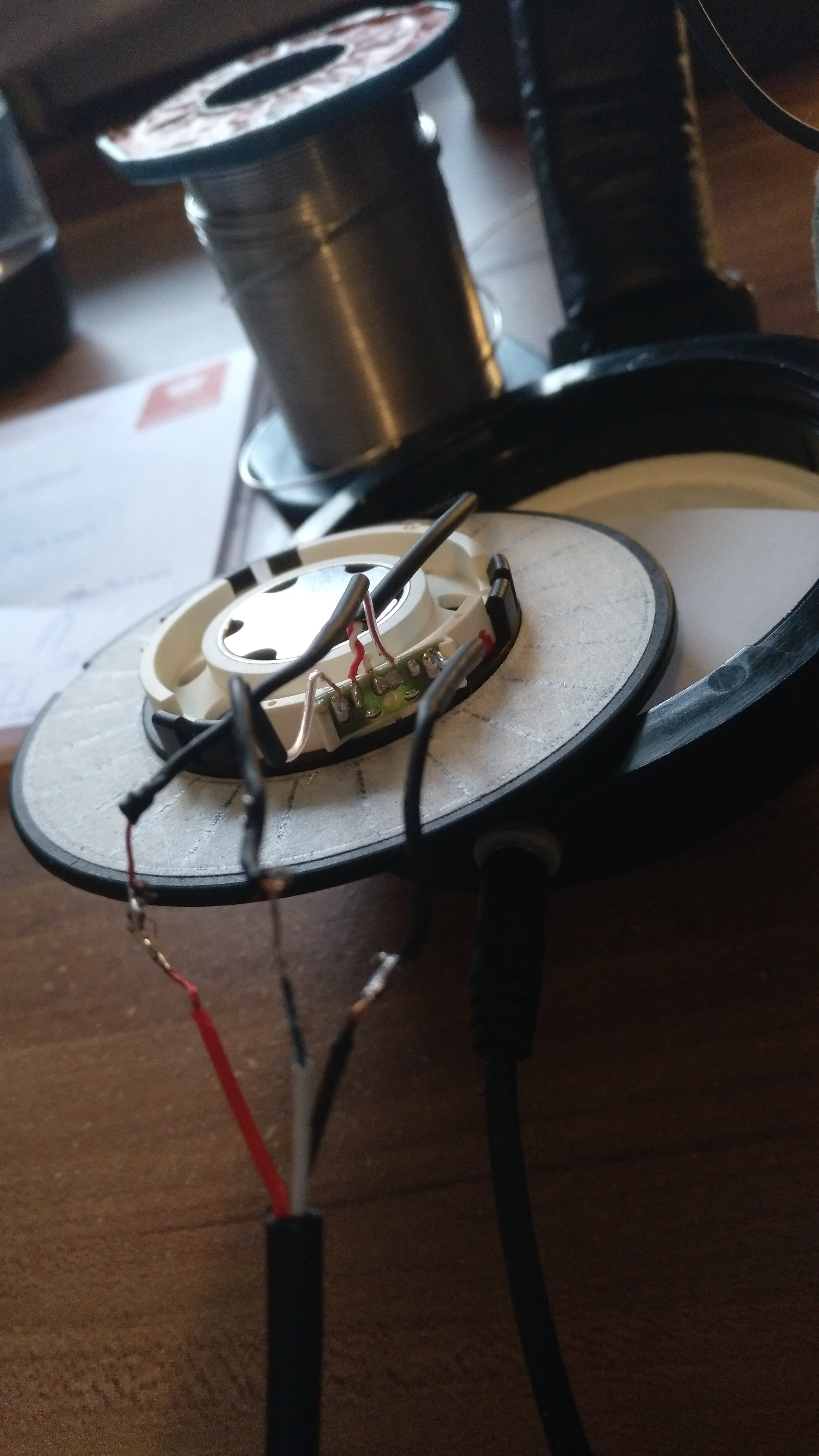

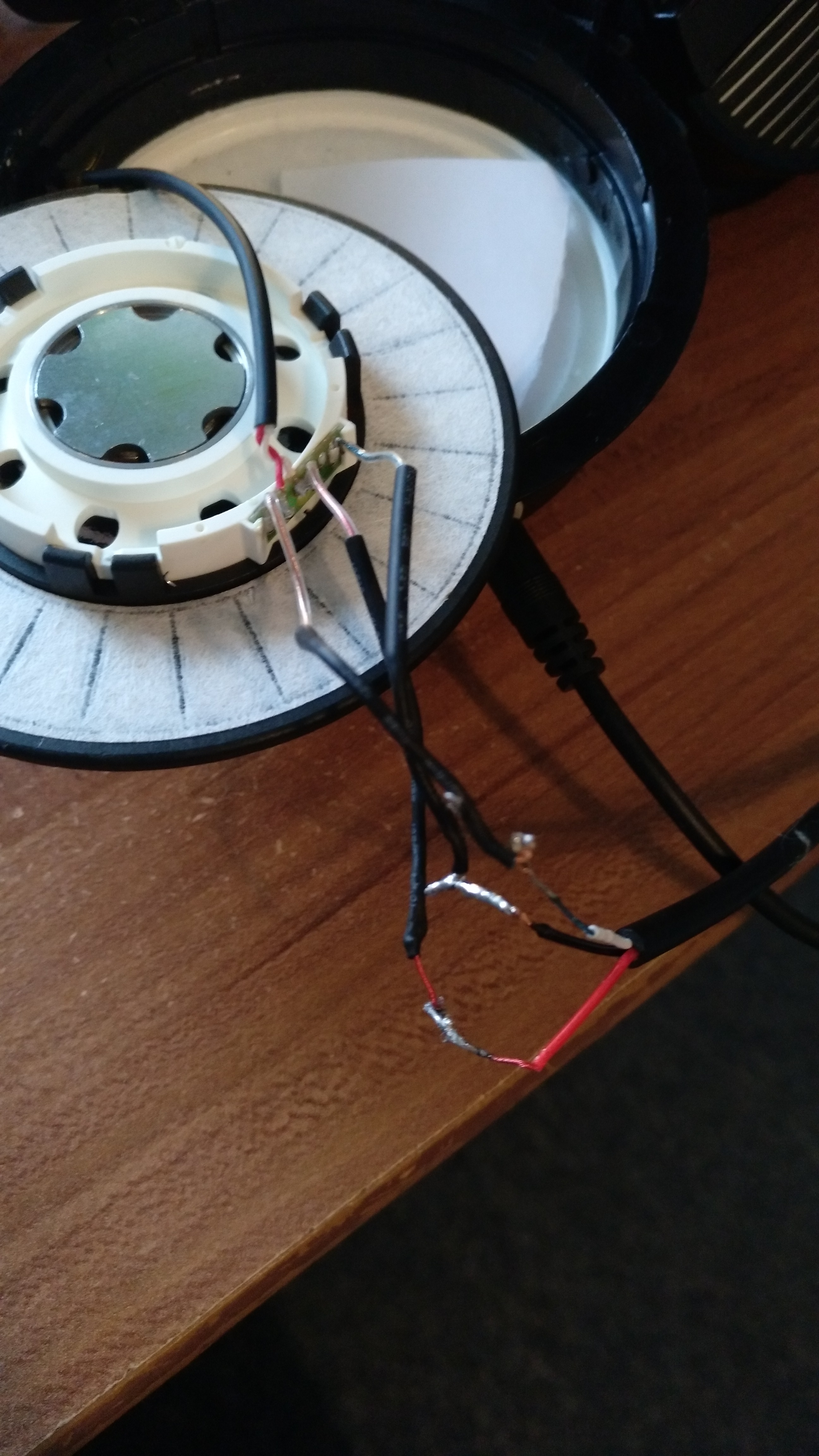

Habe wieder das Original Kabel genommen, rot an rot, weiß an weiß, schwarz an schwarz, und an der Platine wie gesagt, nichts verändert. Deswegen bin ich ja so planlos. Gucke das Ding gerade an und weiß nicht, was ich noch probieren soll

//Ah ok, laut deinem Bild ist die Masse falsch, das probiere ich mal. Danke schon mal für deine Mühe

Ergänzung (11. Januar 2020)

Das war es leider auch nicht.

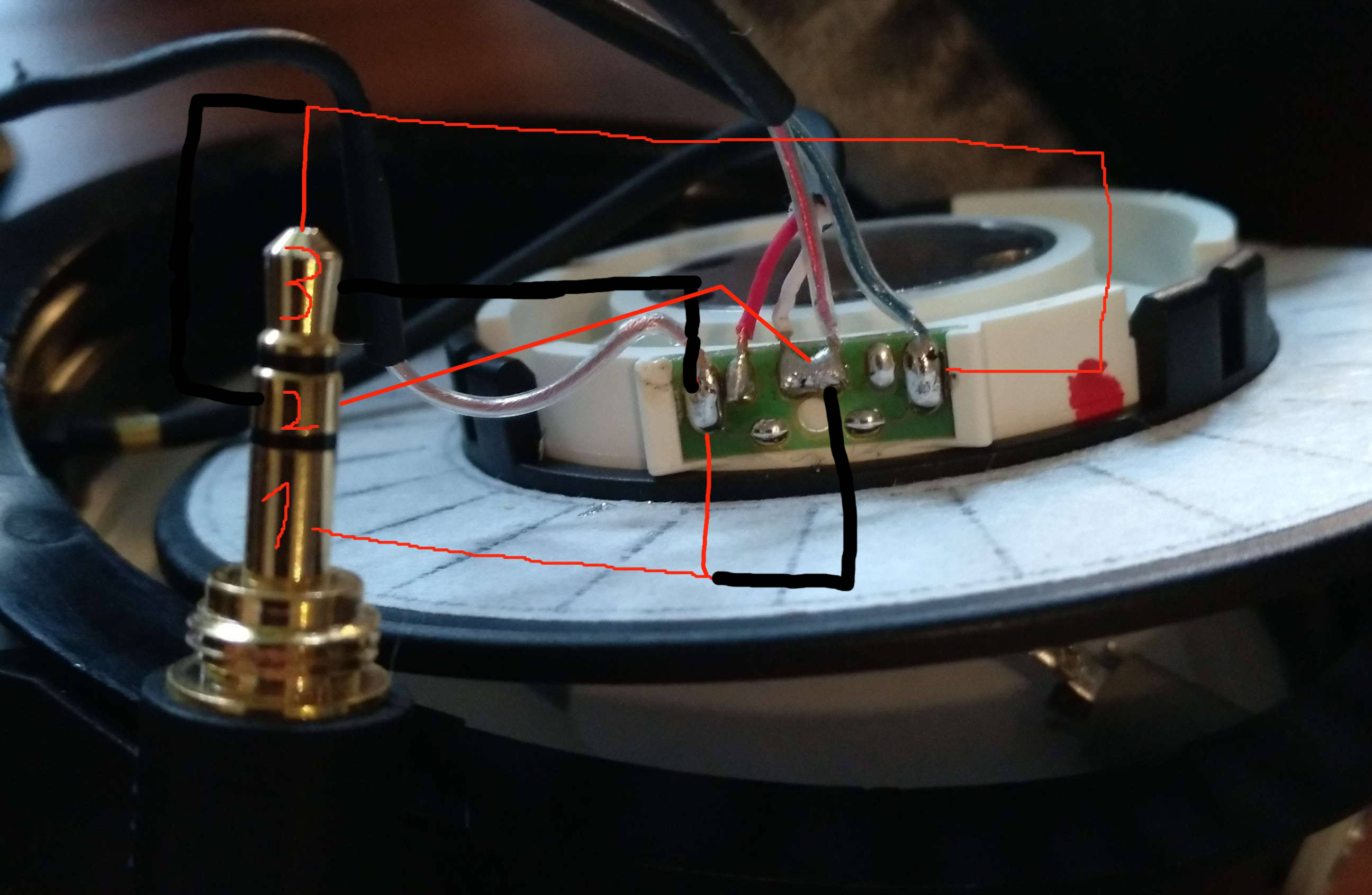

Wenn ich das Multimeter jetzt an 1 und 3 halte: rechter Kanal
An 1 und 2: beide Kanäle

Wie konnte ich es kaputt machen ohne die Platine anzurühren? Kunststück

//2 und 3 tauschen ist ja nicht das Problem, aber irgendwo muss ja ein "Kurzschluss" sein? Kann es mir nicht erklären, dass beide Seiten über einen Kontakt angesprochen werden.



[Cebo]

Auf was hast du dein Multimeter eingestellt? Wahrscheinlich Durchgangsprüfung oder? Durchgang misst du auch wenn du zwischen 2 Drähten einen Treiber dazwischen hast. Stell mal lieber auf Wiederstandsmessung. Wenn dann (beim 250 Ohm Beyer) etwa 240 Ohm angezeigt werden hast du Durchgang über den Treiber.
Zusätzlich wäre nach deinem letzten Bild das Kabel falsch angelötet. Die Steckerbelegung ist von der Spitze beginnend:
Spitze - Links - Blauer Draht
Ring - Rechts - Roter Draht
Masse - Schirm - Schwarz / Kupfer



[feb2k]

Cebo ich danke dir. Deine Zeichnung hat es gerichtet, ich hatte ja mittlerweile alles vertauscht
Hatte ihn schon als defekt abgeschrieben, aber jetzt funktioniert er wieder.



[Novocain]

Sorry das ich den Thread so hijacke, aber was könnt ihr denn so für Klinkenbuchsen empfehlen für den Umbau ? Bei Amazon sehen ja so einige nach lackiertem Plastik aus



[feb2k]

Hallo, kein Problem, Thema ist ja "gelöst".
Ich habe diese hier genommen. Ist zwar auch Plastik, aber qualitativ ganz gut, angeschlossene Kabel sitzen schön stramm und es passt gerade so, ohne mit den Anschlüssen vom Treiber zu kollidieren.



[Novocain]

Danke für den Tipp, sehen relativ wertig aus, werde nochmal weitersuchen und sonst auf die zurückgreifen. Was aus Metall oder in ner anderen Farbe wäre mir lieber.



[calippo]

Das sind vierpolige Buchsen, genau die habe ich mir für den Umbau des DT 770 Pro zum Headset gekauft.

Die hier sind dreipolig und aus Metall, gibt es auch in gold



[Novocain]

Dachte, das wäre lackiertes Plastik, die hatte ich auch schon angeschaut. Danke, dann bin ich nun glücklich, nur eine frage noch wozu 3 bzw 4 polige Buchsen ? 3 Müsste für Stereo doch reichen oder täusche ich mich ?



[calippo]

3 Müsste für Stereo doch reichen oder täusche ich mich ?

Ja, für Stereo brauchst Du nur drei: L/R und Masse.
