BTX Verkabelung

[der_henk]

Imo. ist der größte Vorteil, dass das Netzteil nicht die heiße Abluft von CPU, Spannungswandlern usw. zur Kühlung durchjagen muss, womit es kühler und leister bleibt.

Damit haste nich Unrecht, aber mein NT ist auch so unhörbar leise, weshalb mir der Punkt ziemlich egal ist.



[Pjack]

...was mir wiederrum ziemlich egal ist.
Sinn ist durchaus vorhanden, wenns einem nichts bringt oder man es nicht mag, braucht man es ja nicht kaufen.
Und man kann ja auch vorher prüfen, ob man vllt. eine Verlängerung brauchen wird.



[Wattebaellchen]

Dumm ist nur das viele Netzteillüfter bei der Montage kopfüber mehr Lagergeräusche von sich geben und Warme luft nunmal nach oben steigt.

Bei einem 800 Watt Netzteil unter Volllast muss der Lüfter also gegen die Thermik arbeiten --> doof



[Robo32]

Gegen die Thermik ? - wenn das 800W NT die 800W in Wärme umwandeln würde, würde immer noch ein Lüfter mit 500rpm ausreichen um dagegen anzukommen...



[marcol1979]

Das wäre BTX:



[Robo32]

Ein gespiegeltes ATX ist noch kein BTX - die Anordnung der Komponenten ist falsch.



[Brokkoli]

Desweiteren hatten BTX-Boards nie Tower-Kühler, sondern ein sogenanntes Thermal Modul.



[Yuuri]

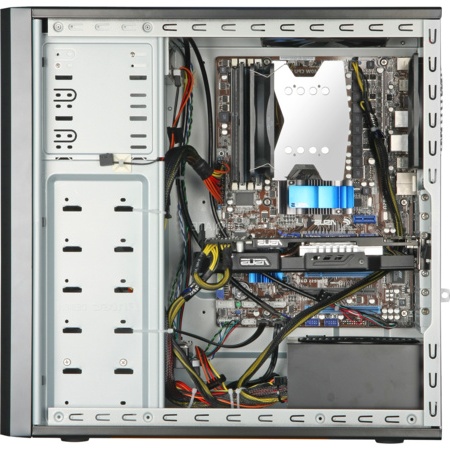

Jop, Lian Li verbaut auch manchmal das Mainboard auf der anderen Wand und es ist trotzdem kein BTX.

Wie, wo, was BTX? http://www.formfactors.org/FFDetail.asp?FFID=12&CatID=1 ab Seite 9 im PDF.



[Wattebaellchen]

Gegen die Thermik ? - wenn das 800W NT die 800W in Wärme umwandeln würde, würde immer noch ein Lüfter mit 500rpm ausreichen um dagegen anzukommen...

80% Effizenz, da gehen 150 Watt in Wärme raus...


Sein Bild komtm dem aber schon nahe... das board ist zu groß, der Prozessor sitzt nicht richtig, aber es zeigt das beim Gehäuse schonmal alles seitenverkehrt sein muss.



[Robo32]

80% Effizenz, da gehen 150 Watt in Wärme raus...

Hat jemand etwas anderes behauptet ? - immer genau lesen...



[Dabaur]

Das wäre BTX:

Quatsch. Das ist nicht BTX.


Viele oder einige Gehäuse bieten lediglich die Möglichkeit ein ATX Mainboard wie ein BTX Board (Pseudo BTX) zu verbauen. Sprich das Gehäuse geht von VORNE gesehen nicht wie bei ATX nach links sondern nach RECHTS auf. Und im gegensatz zu ATX wird das Mainboard gedreht damit die Anschlüsse auch hinten sind. Bedeutet: CPU unten und die Grafikkarte die bei ATX immer falsch rum also Lüfter nach unten ist, ist dann nach oben weil Mainboard ja gedreht ist.

Das soll halt einfach die Möglichkeit bieten ein Mainboard auch so zu verbauen dass man die andere Seitenwand aufmachen kann oder muss. Warum auch immer. Wichtig es ist, nicht wirklich BTX nur ähnlich.


Und btw eigentlich ist BTX ein Formfaktor für Mainboard's der sich aber nie wirklich durchgesetzt hat, und dort sind eigentlich die Anordnung von CPU etc total anders, sieht man ja bei Wikipedia.

ATX mit Netzteil unten:

Pseudo BTX, das eigentlich nur ein gedrehtes ATX Board um 2 Achsen ist. BTX ist aber nochmal was anderes

BTX Board und Gehäuse nach Norm



[Wattebaellchen]

@Dabaur

Den generellen Unterschied das das IO-Shield und die PCI-Slots vertauscht sind hat er richtig dargestellt, mach die Augen auf.

@Robo32

Die Lüftersteuerung dreht nichts desto trotzt meist auf.

Man kann es definitv besser machen



[Enigma]

Ich hab heut auf der Arbeit nochmal die Gelegenheit die Desktoprechner von HP anzugucken. Die sehn praktisch gleich aus wie das BTX-Bild auf Wikipedia. Also Gehäuse geht anders rum auf, SATA ganz rechts, links davon die CPU mit Lüfter seitlich. Nur war der Rechner etwas höher und hatte unter dem Motherboard noch Platz für 2x HDD die seitlich eingeschoben wurden. Netzteil war auch oben.

Eigentlich ganz interessant, weil man die Rechner so kompakter bauen kann und immernoch an die Stecker rankommt um z.B. nachträglich ne Platte einzubaun. Auch die CPU Kühlung ist um welten besser, als der Boxed-Lüfter.



[marcol1979]

@Robo32

Für eine grobe Veranschaulichung reicht das.



[Yuuri]

@ Dabaur: Das Lian Li (zweites Bild) hat einfach nur das Board an der anderen Seitenwand, da ist nix "pseudo" BTX. Es gibt doch auch ein Gehäuse, wo das Board 90 ° gedreht eingebaut wird und die PCI-Slotbleche dann nach oben(?) zeigen. Was ist das dann für ein Standard - Twisted Pseudo BTX? ATX beschreibt doch einfach nur die Lage der Komponenten auf dem Board. Ich kann mir doch auch ein Gehäuse aus Holz schneidern, deswegen ist es trotzdem noch ATX Formfaktor. Oder ich leg die Komponenten einfach auf den Tisch, dann bleibt es auch noch ATX.



[LeXeL]

äh nein
atx is nich einfach nur ne formfestlegung für mainboards
auch sämtliche erweiterungskarten, netzteile und gehäuse sind dadrüber in gewissen rahmen mit festgelegt

ich glaub gehäuse mit netzteil unten entsprechen z.b. nicht mehr genau der atx norm

also von daher haben gehäuse und formfaktor schon was miteinander zu tun



das "pseudo btx" würde ich übrigens als iATX (i für invertet) bezeichnen



[Mighty]

Ich hab hier noch ein BTX-Gehäuse von Yeon-Yang stehen, das sieht dann doch ein wenig anders aus
