Hallo,

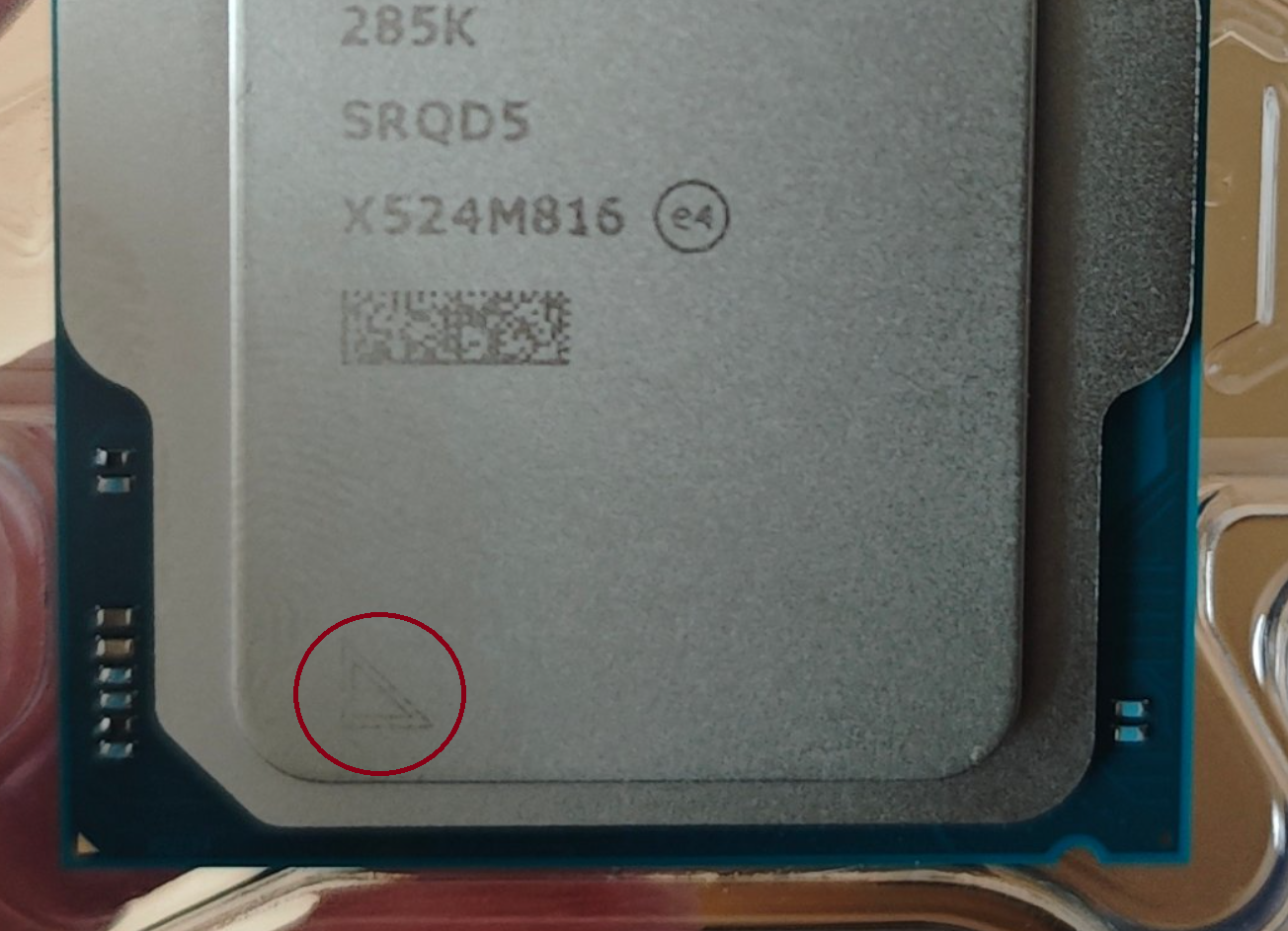

ich wollte gerade einen Intel Core Ultra in ein Motherboard einbauen. Aber auf dem Motherboard finde ich kein Dreieck zur CPU Ausrichtung. Auf der CPU ist das Dreieck vorhanden.

Könnt ihr mir sagen, wie die CPU ausgerichtet gehört. Ich möchte keinen Schaden anrichten.
Schaut euch bitte die Bilder im Anhang an.



[MadDog]

Schrift der CPU quasi lesbar einbauen. Also genau so wie auf den Bildern



[Sgt.4dr14n]

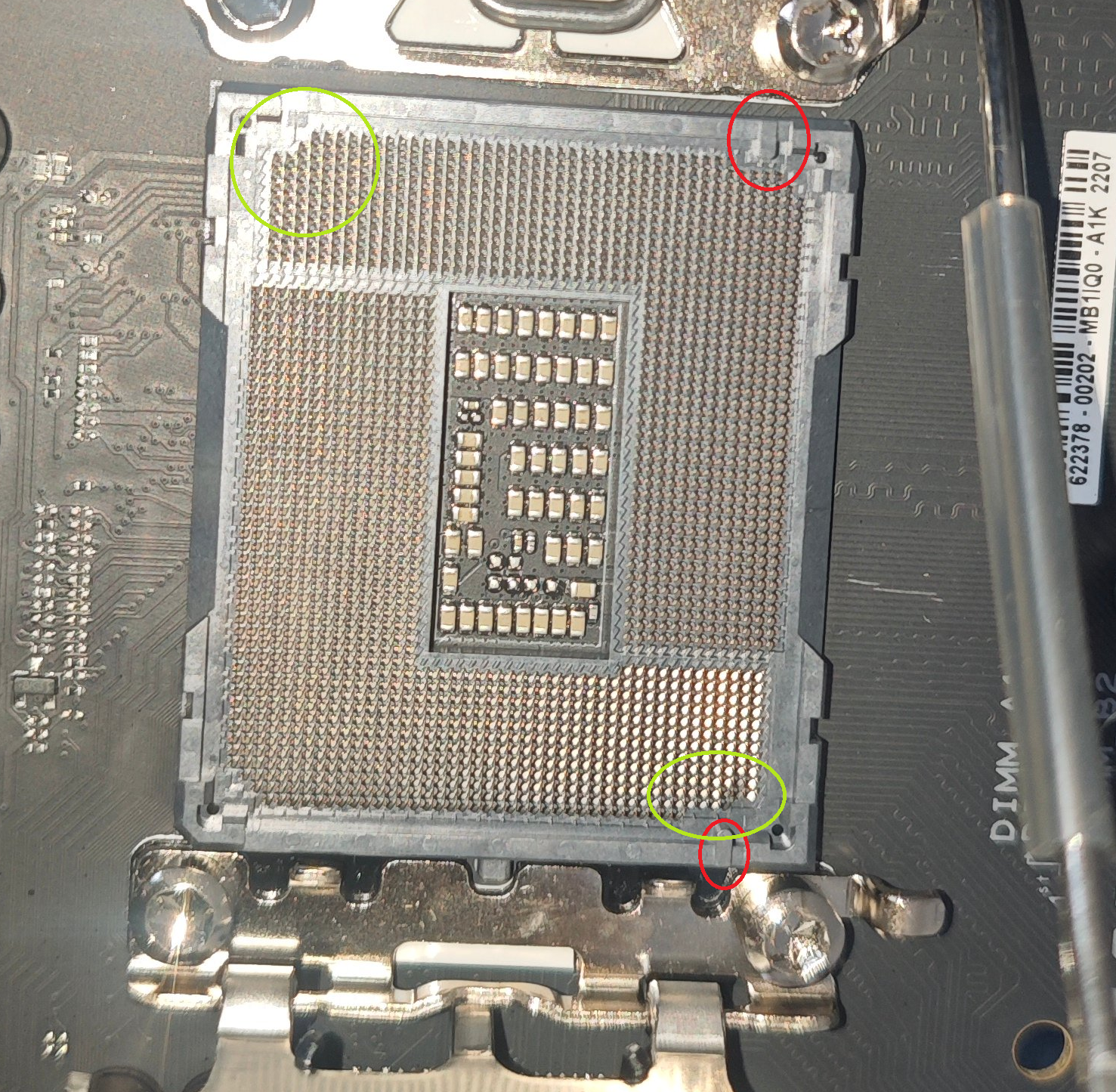

Beim PCB der CPU sind rechts oben und rechts unten 2 kleine Halbkreise ausgeschnitten.
Auf dem Mainboard sind analog 2 kleine Plastiknuppen am Sockel.



[Mr. Smith]

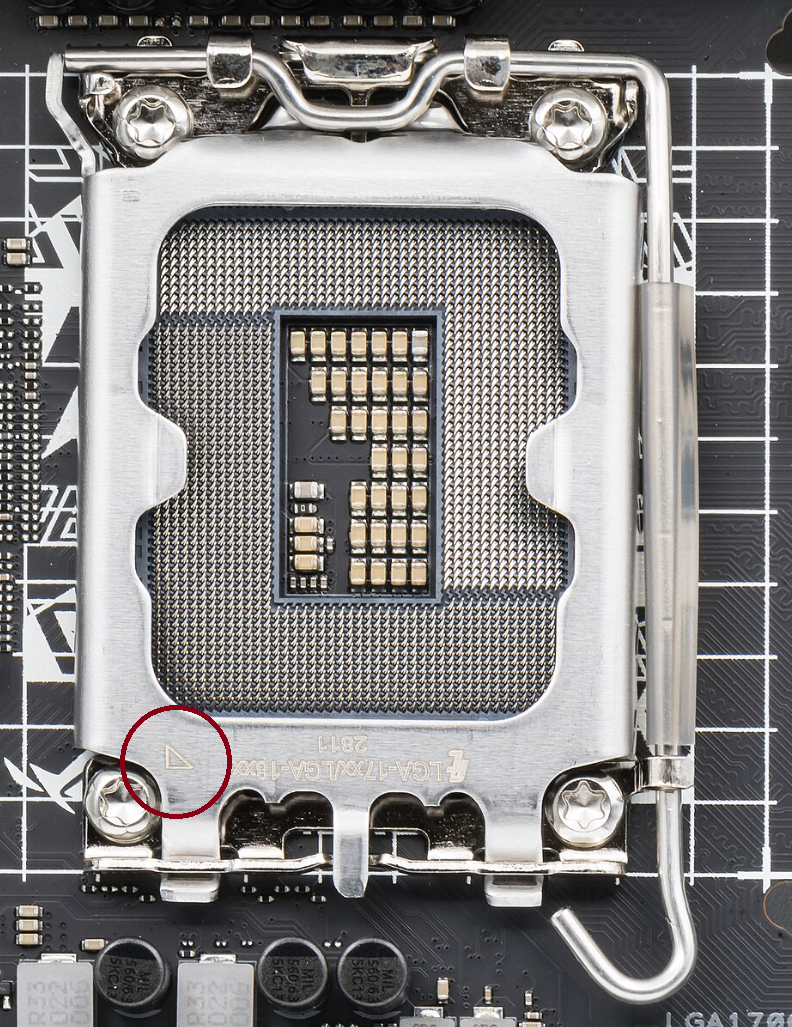

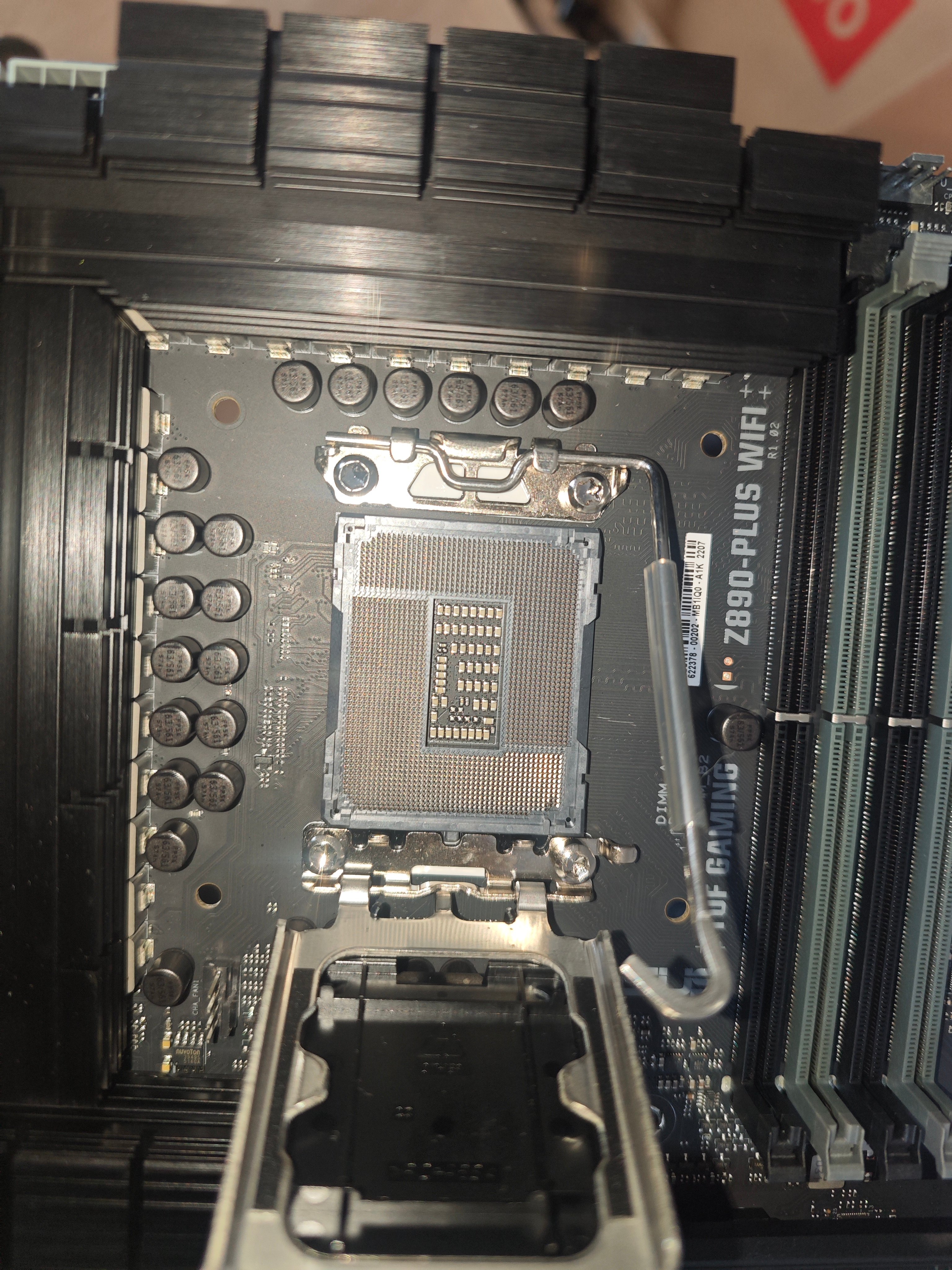

Du siehst das Dreieck außen auf der Klappe; nicht im Kunststoff-Sockel:

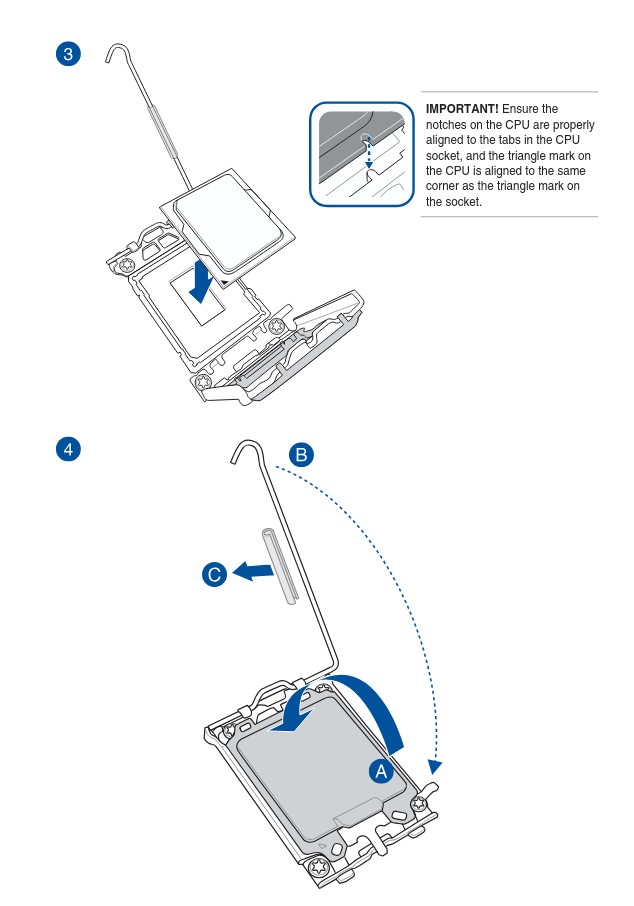

Ansonsten siehst du es an den Aussparungen am PCB der CPU und an den Nasen im CPU-Sockel. Im Normalfall sitzt die CPU einfach immer so im Sockel, dass man sie bei nicht-invertierter Mainboard-Montage normal lesen kann.



[Profirudi]

Ok. Danke euch.

Wird die Plastikschutzkappe mit der CPU rausgedrückt oder soll ich die vorher mit den Fingern rausdrücken?



[Mr. Smith]

Wird die Plastikschutzkappe mit der CPU rausgedrückt oder soll ich die vorher mit den Fingern rausdrücken?

Springt von selbst raus, wenn du verriegelst.



[MadDog]

hilfreich wäre es, den PC hinzulegen, so dass der Sockel liegt und nicht hängt. Dann vermeidet man schon viele mögliche Fehlerquellen bezüglich PIN Beschädigungen etc.



[Sebbi]

Du siehst das Dreieck außen auf der Klappe

und selbst wenn das nicht da wäre, helfen immer noch

• die runden Nasen im Sockel
• das Pin Layout im Sockel im Vergleich zur Gegenseite der CPU

man hat quasi 3x Schutz vor dem Falscheinsetzen. 2x Logisch und einmal physich.



[bart0rn]

Im Handbuch und der Schnellanleitung wär es auch beschrieben.



[Profirudi]

@bart0rn Ich habe beides natürlich gelesen. Aber es war mir trotzdem nicht klar, daher habe ich hier die Frage gestellt.



[Thomrock]

Steht auch im Manual und andere Sachen solltest Du Dir abspeichern.



[Profirudi]

Ich weiß nicht ob das jetzt auch in den Thread passt. Aber ich habe jetzt einmal die CPU drinnen.

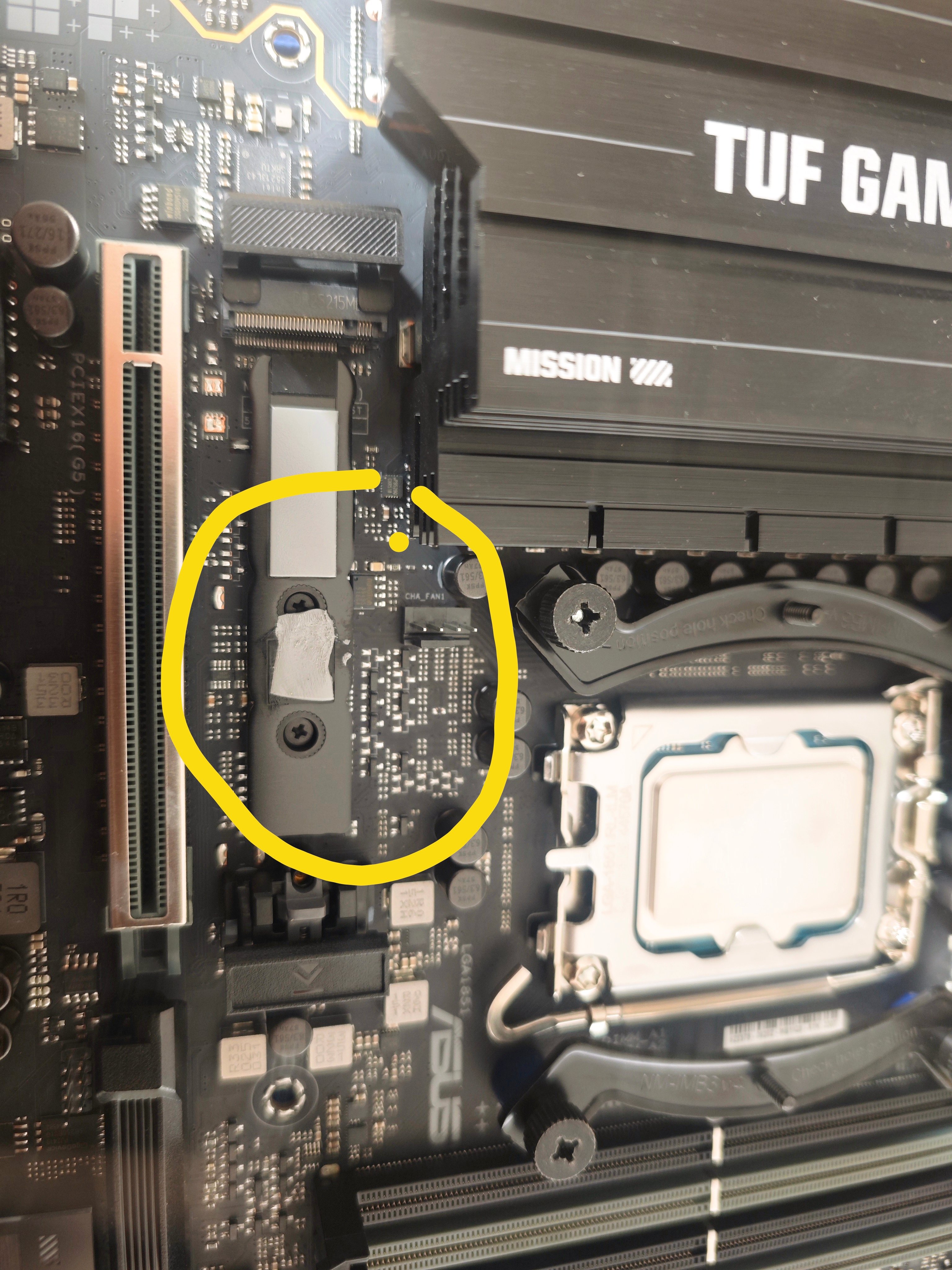

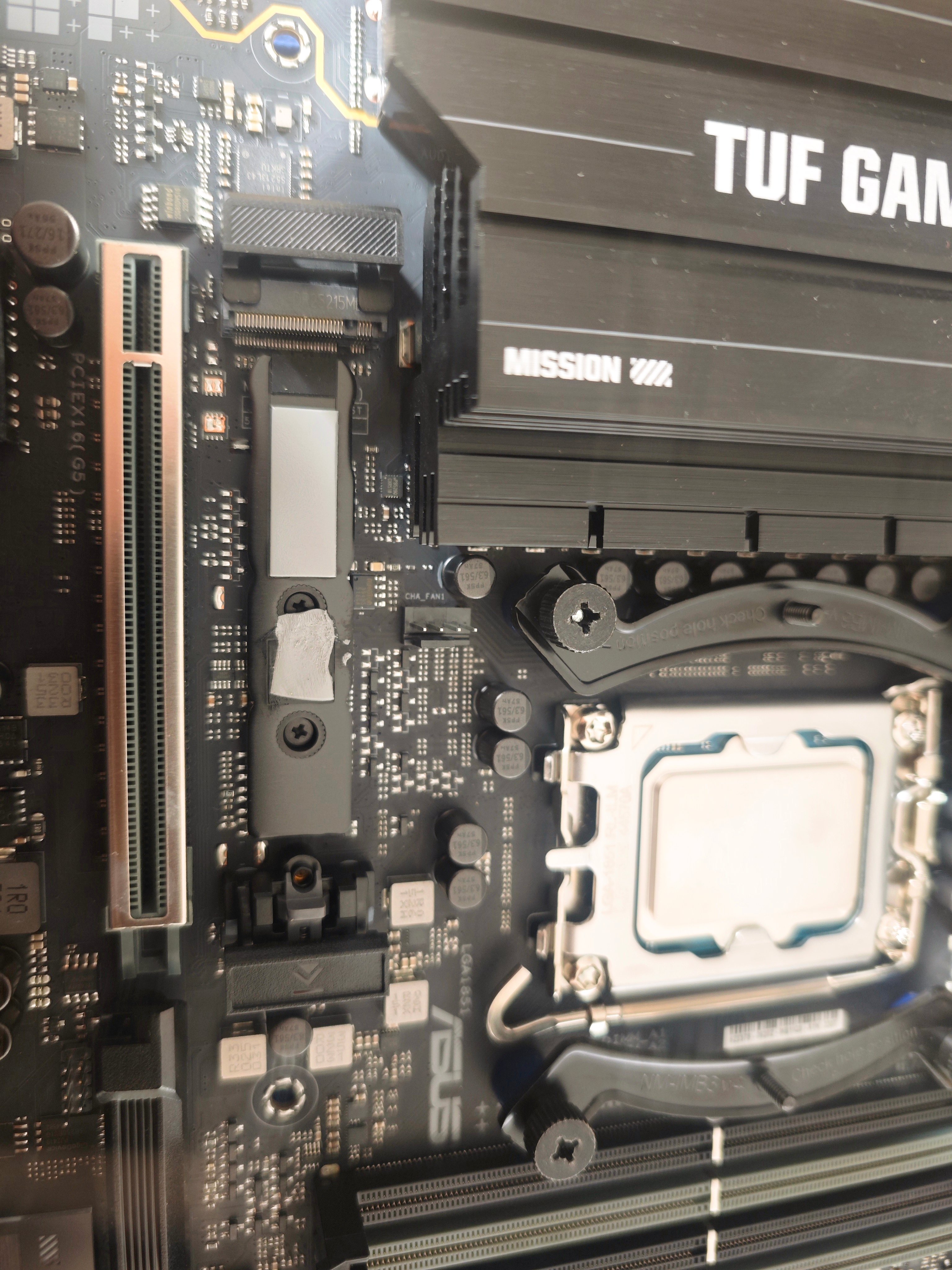

Jetzt habe ich den Kühlkörper für die M2 SSD abgenommen. Da sieht es so aus. Ist das Wärmeleitpaste? Ist die nicht richtig oder schlampig vom Werk aus aufgetragen worden? Eine Folie war drüber. Die habe ich abgezogen. Schaut euch einmal das Foto an.



[Rick_Tarantula]

Ich will deine Bedenken gar nicht klein reden. Dennoch musst du dir da kein Kopf machen. Nicht schön, aber die kühlt auch krumm und schief noch genug. Da musst du dir keine Sorgen machen oder gar das Board zurückschicken.



[Weasel0815]

Das sollten Wärmeleitpads sein und keine Paste und nein die sollten so nicht aussehen.

Ob das ein Problem ist muss man ausprobieren und für sich selber entscheiden.



[LukS]

Das eine schlecht aufgebrachte Pad wird kein Weltuntergang sein.
Man kann es so lassen oder einfach versuchen wieder in Positon zu schieben.
Normalerweise hast du ja noch das Wärmeübertragunspad auf der SSD.



[Profirudi]

Das Pad war verrunzelt. Ich habe es halbwegs gerade gerichtet. Kann ich das so lassen? Oder muss da etwas neues her? Ich habe Angst, wenn ich es verschiebe, dass ich es noch mehr beschädige.



[VDC]

. Kann ich das so lassen?

Ja



[Fujiyama]

Normalerweise reicht das, in den meisten Fällen braucht man für ne SSD auch nicht die beste Kühlung.



[Profirudi]

Das Board hat ja auch einen M2 Slot ohne Kühlung. Aber ich muss diesen nehmen, weil meine SSD PCie 5 ist und anderen Slots nur PCie 4 unterstützen.

Könnst ihr mir noch bei der SSD Installation helfen?

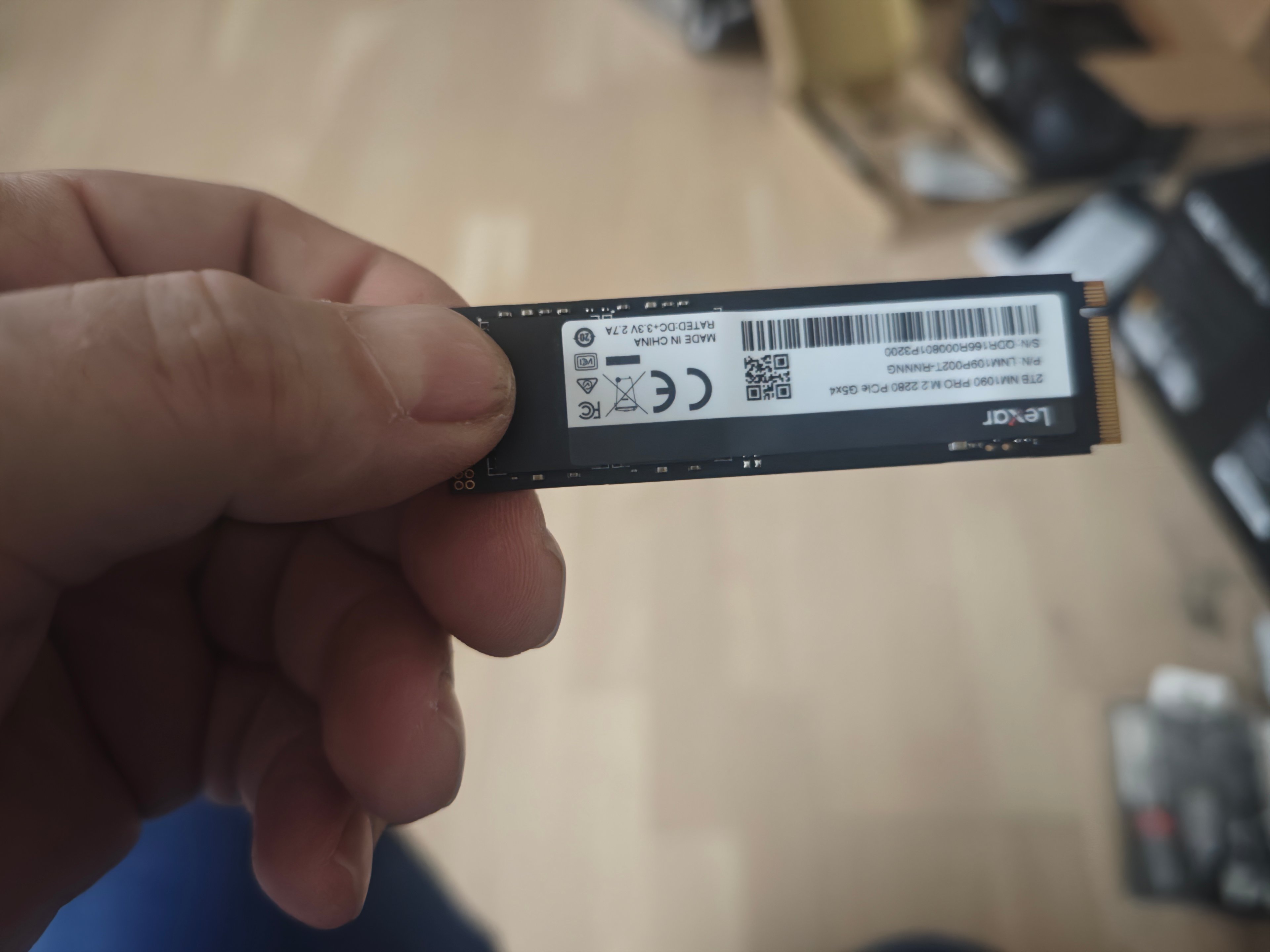

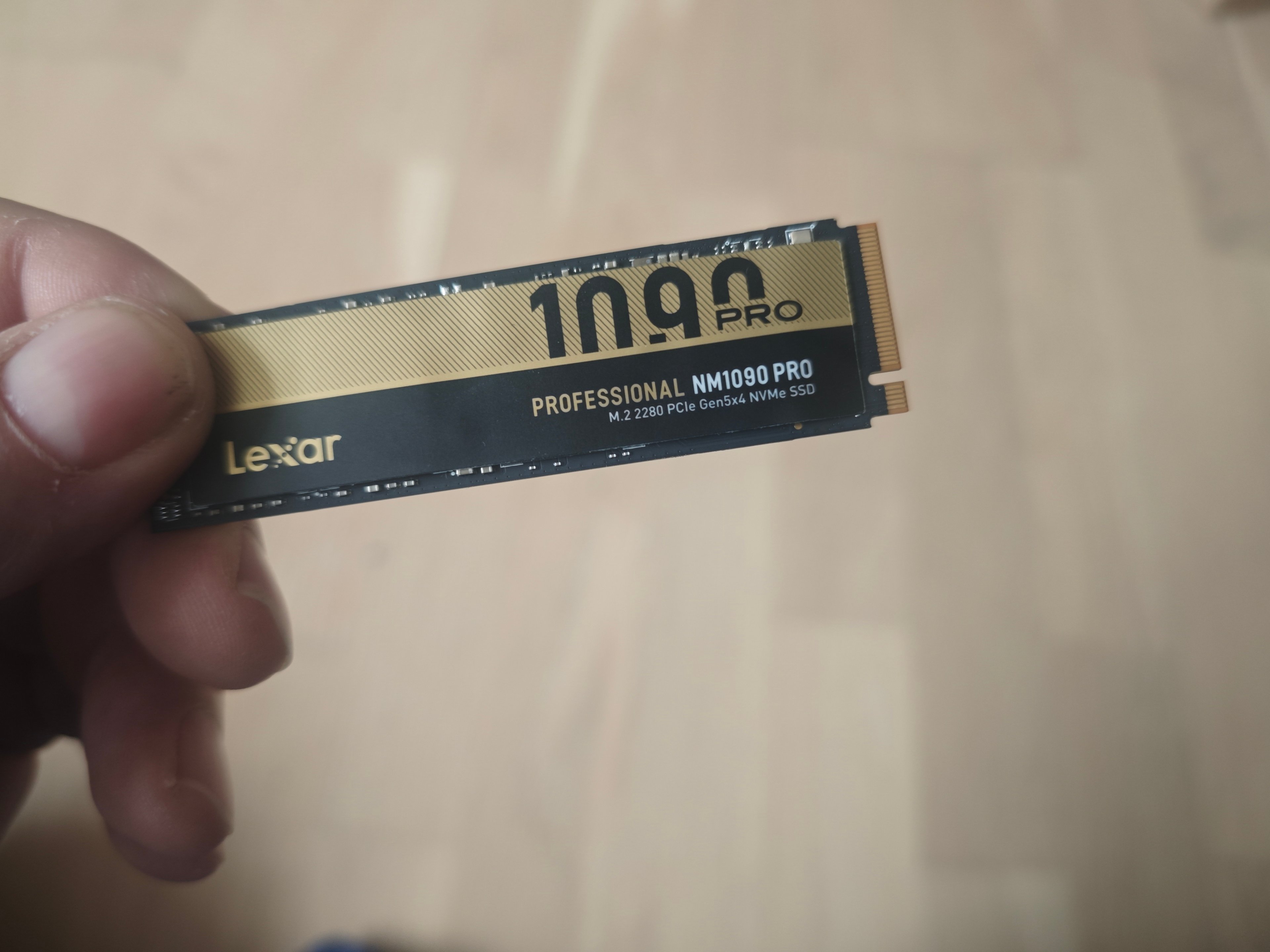

Das Board ist ein Asus Z890 Plus WIFI. Ich komme aber trotz der Bedienungsanleitung nicht weiter. Ich habe mal ein Foto von der SSD gemacht. An der Oberseite sind vier Chips. An der Unterseite nur zwei hinten am Ende der SSD. Brauche ich da jetzt noch diesen "Extra Rubber" aufkleben oder geht das ohne?

Kann ich die SSD einfach mit einer Schraube fixieren oder muss ich dieses Q Slide Zeug verwenden?

Die Aufkleber glaube ich kann ich alle auf der SSD lassen, oder?

Früher war das einfacher. Ist doch schon drei Jahre her, das ich den letzten PC zusammen gebaut habe.



[LukS]

Der beschriftete Aufkleber der SSD ist ein Wärmeleitpad. Das heißt, wenn das irgendwo kontakt mit dem Kühler des Mainboards hast, hast du ausreichend Kühlung. Selbst ohne Kühlung würde es kaum einen unterschied machen.

Einfach in den Slot mit den Kontakten vorran hineinschieben bis man ansteht. Danach auf der gegenüberliegenden Seite nach unten drücken und dann sollte es automatisch im Q-Slide einrasten.
Das sollte genau so im Handbuch des Mainboards mit abbildungen stehen.

Zum Herausnehmen der SSD musst du den Q-Slide nach rechts schieben, dann springt die SSD wieder in die Höhe und kann aus dem Kontaksockel gezogen werden.
