CRT (RöhrenFerhnseher) ansteuern mit VGA zu composite video Adater

[Kaktuss]

Guten Abend,
ich habe einen portablen auf composite video umgebauten Röhrenfernseher von 1986
http://www.trademe.co.nz/electronics-photography/tvs/other/auction-199920321.htm

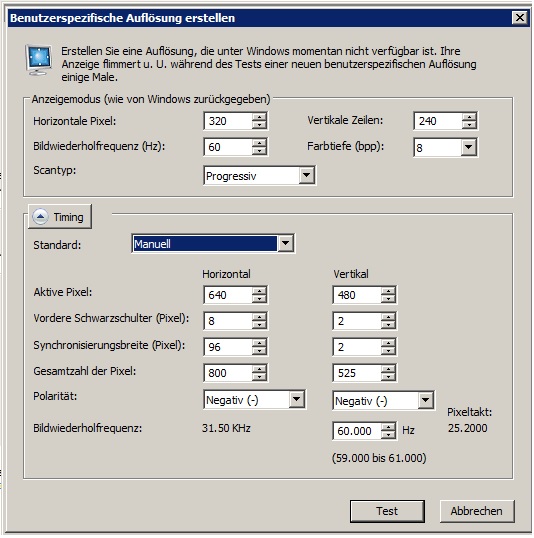

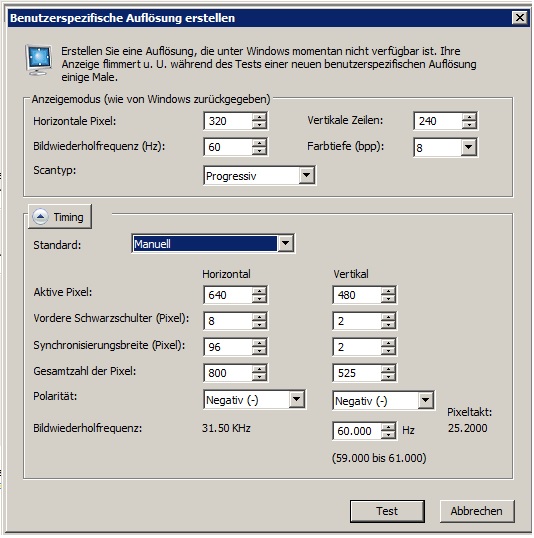

diesen steuere ich momentan über einen (selbstgebauten) VGA zu Analog Adapter an. An einem Raspberry funktioniert er perfekt. Nun möchte ich ihn am PC nutzen. Dort stehen mir die nötigen Einstellungen zur Verfügung (Bild im Anhang), ich habe aber leider keien Ahnung was eintragen. Auflösung, Hz ist leider unbekannt und im Internet nicht auffindbar.
Vielen Dank schon mal im Vorraus für eure Ideen & Vorschläge

Edit: Nur bei der Polarität bin ich mir ganz Sicher, dass beide Negativ sein müssen



[Jesterfox]

Auflösung und Timings müssen entweder nach PAL oder NTSC Norm sein (je nach dem was das Gerät unterstützt). Was ich aber schon als Problem sehe; die Zeilenfrequenz (die 31.5kHz) ist nicht veränderbar, da muss du aber auf ca. 15kHz runter für einen analog TV.



[Kaktuss]

Okay, danke. Die ist schon veränderbar. Sobald man Hz und Auflösung ändert, ändert sie sich von alleine. Das Problem ist nur, ich finde nirgendwo die PAL specs. Bzw wie das Raspberry analog raus gibt



[Jesterfox]

Der Raspi geht glaub ich sogar interlaced raus um die volle Auflösung zu nutzen, weiß nicht ob du das da auch einstellen kannst.

http://de.wikipedia.org/wiki/PAL-50

525 Zeilen bei 50Hz Interlaced, ohne Interlace dann nur die Hälfte... hier nach: https://de.wikipedia.org/wiki/Zeilenfrequenz ist die Zeilenfrequenz 15,625 kHz. Die 768 Pixel horizontal würd ich auch so übernehmen, da das ganze Analog ist ist der Wert aber prinzipiell beliebig.



[Kaktuss]

Vielen Dank! Probiere ich gleich mal aus

Ergänzung (8. August 2014)

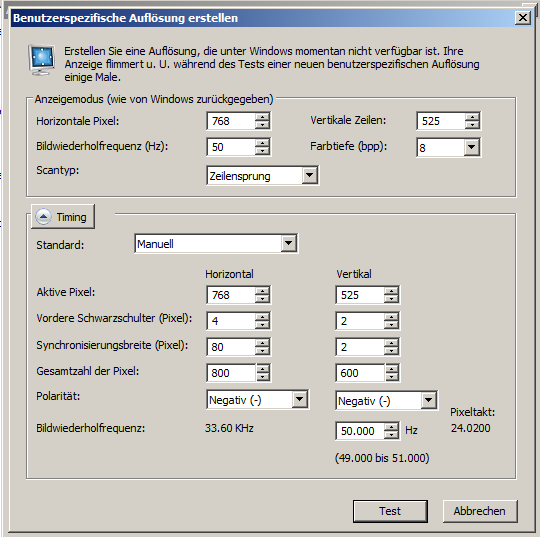

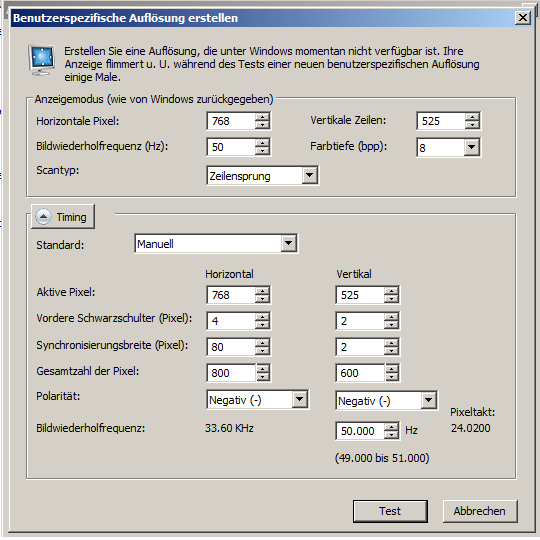

So? Sry, PC ist gerade dank des Grafiktreibers abgeschmiert. Die werte für den Schwarzenrücken finde ich leider nicht. Zeilensprunk ist meines Wissens Interlacing, d.h. das, was der Raspberry rausgibt



[Jesterfox]

Diese Zusatzwerte sind immer n gefrickel... die weiß ich leider auch nicht so genau. Zeilensprung sollte Interlace sein, was mich nur wundert ist das er trotzdem noch über 30kHz Zeilenfrequenz sagt, die sollte sich bei Interlace eigentlich halbieren (auf die 15 die wir brauchen). Bis auf das sollte es aber passen.



[Kaktuss]

Vielen Dank für deine Hilfe!ja, das stellt sich leider manchmal erst später um, wobei ich kein Bildsignal mit der einstellung erreiche. Interessanter weise aber bei einer standard Auflösung von 1024x768 bei 60Hz bekomme ich immerhin mal was zu sehen, aber 3 gequetschte Bilder nebeneinander...



[Jesterfox]

Was ich grad noch seh, die vertikalen Gesamtpixel müssten 625 sein. Dafür kommen mir die Syncbreite und und vordere Schulter recht klein vor. Ich hatte mal Richtwerte dafür, aber ist schon sehr lang her...


Edit: probier mal die Werte von hier: http://www.abramovbenjamin.net/calc.html

Da kannst du 640x480 oder 800x600 für PAL auswählen, evtl. klappts mit den Werten.



[Kaktuss]

Okay, vielen dank. Blöderweise schmiert mir mittlerweile nach jeder Änderung der Grafiktreiber ab...Mühsam
