Eizo ColorEdge CG21 an TESmart 2-Way Dual Monitor KVM

[haklar]

Hallo Leute,

ich habe 1 PC (Asus Tuf Gaming B650 Plus Wifi) und 1 Dell Micro 7020. Ich möchte beide PCs gleichzeitig betreiben und mit dem (neu erworbenen) KVM-Switch umschalten. Modellbezeichnung des KVM: Tesmart HKS0402A1U

Beide haben jeweils 1x HDMI und 1x DP.

Der KVM-Switch hat neben USB für Maus usw. nur HDMI-Eingänge und -Ausgänge hat. Kein DP.

HDMI auf HDMI - Kabel habe ich ausreichend. Was benötige ich noch für Kabel? (Ich glaube die DVI-Anschlüsse an den Monitoren sind spezielle DVI-Anschlüsse).

Danke für eure Hilfe im Voraus....



[Evilpla]

Ohne genaue Deteils zu kennen, kann ich nur aus meiner Erfahrung sprechen.
Die DVI anschlüsse an meinem 1080p Dell monitor sind DVI-D Anschlüsse. Die alten Kabel die ich "damals" rumliegen hatte war alle nicht kompatibel, aka kein Bild.

Ein HDMI <-> DVI-D kabel hat einwandfrei mit meiner RTX 3060 funktioniert.
Wie das alles mit dem KVM geht, hab ich keine Erfahrung.



[haklar]

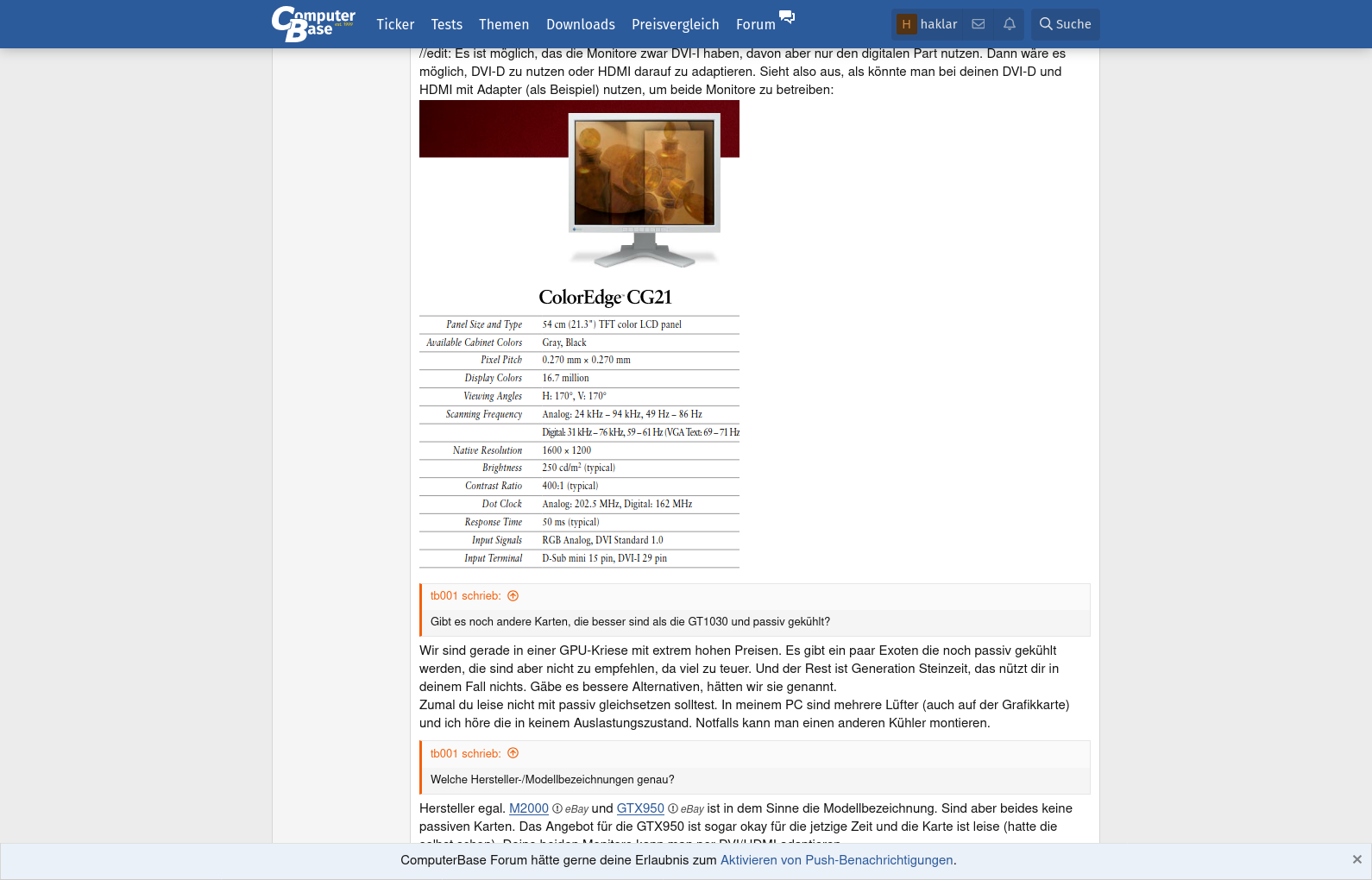

das hab ich zu den Monitoren gefunden.



[haklar]

So, habe alles angeschlossen. Bis auf eine Ausnahme, läuft alles einwandfrei.

Ich habe eine Logitech Anywhere MX 3s mit Bolt-Empfänger.

Wenn ich die Tastatur und den Bolt Empfänger an den KVM-Switch (USB-Buchse für Tastatur/Maus) sowie die Bose Companion 5 an die Buchse USB-2.0 des KVM-Switch anschließe und den PC starte, funktioniert alles sofort einwandfrei.
Nur wenn ich auf den Dell 7020 Micro umschalte, funktioniert zwar Maus und Tastatur, jedoch die Bose Companion 5 nicht, jedenfalls solange nicht, bis ich den Bolt-Empfänger aus der USB-2..0 Buche entferne. Dann ist die Maus meist eingefroren und funktioniert erst dann wieder, wenn ich den KVM einmal ausschalte und wieder einschalte.

Es ist unabhängig davon, ob ich in "Ausbalanciert" USB-Stromsparen abschalte (was ich zuvor über die Registry sichtbar gemacht habe).

Es sind im Bios des Dell keine für mich sichtbaren Einstellungen vorhanden, die mit USB-Stromsparen zu tun haben.

So habe ich derzeit den Bolt-Empfänger am PC direkt, und die Maus selbst betreibe ich am Dell über Bluetooth. Muss derzeit jedes Mal nicht nur am KVM umschalten, sondern auch auf der Unterseite der Maus, den Kanal wechseln. Ist nicht ganz schlimm, schöner wäre aber anders.

Hab schon ein einen aktiven oder passiven USB-Hub gedacht. Was meint ihr dazu?

Hat jemand noch Ideen?



[haklar]

Nachtrag1: Zeitweise kommt aus den Boxen nur ein leiser gleichmäßiger Brummton...
Nachtrag2: Habe testweise einen Hama USB Hub Ultra Slim (Hama 00200141) an die USB2.0-Buchse des KVM angeschlossen. An den Hub hab ich dann die Companion 5 sowie den Bolt-Empfänger angeschlossen. (An den 2 USB-Buchen am KVM für Maus und Tastatur ist nur die Tastatur angeschlossen).

Funktion einwandfrei. Ton geht, Maus geht.

Jemand eine Idee, wie man es ohne USB-Hub zum Laufen bringt?



[haklar]

Push



[haklar]

PUSH



[haklar]

Push



[haklar]

Push



[haklar]

Push



[haklar]

Push



[haklar]

Push



[haklar]

Push



[haklar]

Push



[haklar]

Push



[haklar]

Push



[haklar]

Push



[Mindhunters___]

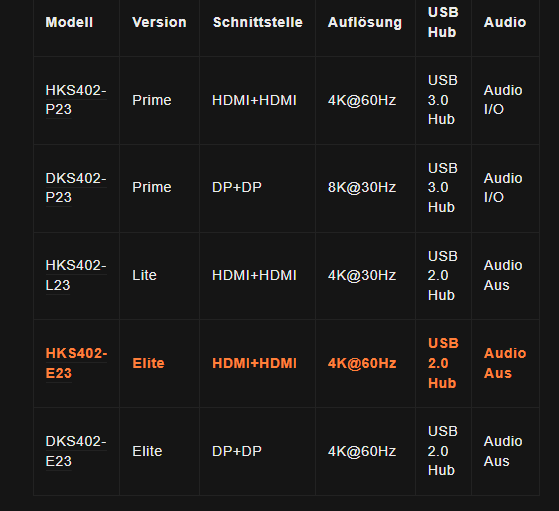

Ich habe die Verkabelung nicht ganz verstanden. Vielleicht kannst du die sonst nochmal mit einem Bild davon zusammenfassen. Konnte auch keine direkte Anleitung mehr zu dem Hub entdecken. Ich denke aber es liegt daran dass nicht alle USB Schnittstellen vollbelegt sind. In Angaben zu akutellen Hubs der Marke sieht man das "Audio Aus". Wahrscheinlich weil das Audio über die HDMI Verbindungen auch nochmal zu dem Audioklinkenausgang vereint wird. Keine Ahnung warum.

Die Brummschleife wird wahrscheinlich durch die unsaubere Spannung am PC Netzeil erzeugt und zum Companion durchgeschleust. Es könnte auch am Companionen selbst, oder an alternden Kondensatoren liegen. Vermutlich aber einfach an der Spannungsversorgung. Macht auch Sinn, wenn das Signal über die ganze Kette, vor allem über USB Splitter an dem Maus, Tastatur und Audio angeschlossen wird geschleust wird. Bzw. die Spannung dann nochmal auf drei geräte gesplittet. Das muss dann schon beinah zwangsläufig zu Brummschleifen führen. Die Spannungsversorgung von Audio über PC ist eh schon kritisch. Normal löst man das im Audiobereich mit DACs an den man dann das Signal per Klinke weiterleitet. Die meisten haben eine USB Spannungsfilterung und zusätzlich und meist zusätzlich ein externen Netzteil. Es gibt auch spezielle USB Entstörfilter für den Audiobereich. Sowas müsstest du wahrscheinlich direkt vor das Companion hängen als USB Gerät. Einfach mal die KI danach durchsuchen. Es gibt sowas von Fiio meine ich oder bei Ali. oder im Forum bei Igorslab fragen.

Ansonste frage ich mich interessehalber was das Konzept hinter deinem Aufbau ist und warum du diesen 20 Jahre alten Monitor verwendest ^^. KVM Switches sind heute in vielen beinah standardmäßig so mit drinne. Und warum benutzt du zwei PCs parallel. Nur mal so gefragt.
