F-Panel Anschluss passt nicht

[WillSmith]

Hallo,

ich habe ein Jonsbo N5 Gehäuse gekauft, um mein altes zu ersetzen. Ich habe ein Supermicro X10SLM-F Motherboard.

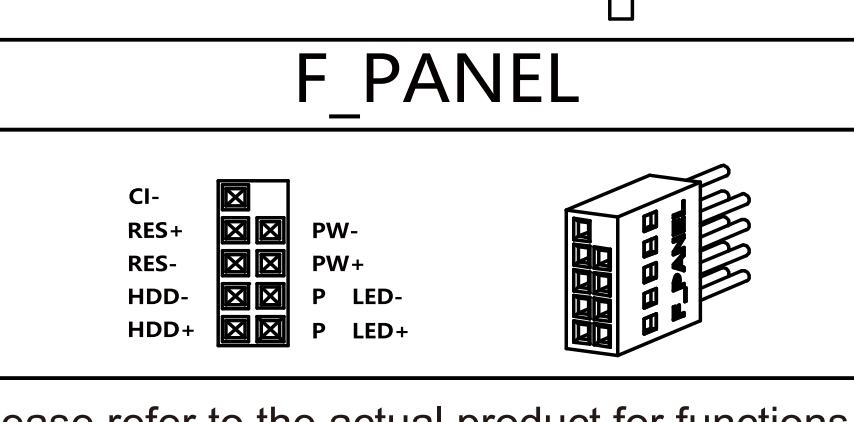

Ich bin nun auf das Problem gestoßen, dass der F-Panel Anschluss vom Gehäuse nicht aufs Motherboard zu passen scheint. Das Motherboard hat Pins, wogegen das Gehäuse ein einzelnes Kabel hat. An dem Kabel hängt nur Power und Reset. Das Layout vom Kabel kann man hier auf Seite 6 sehen. Das Layout vom Motherboard ist hier zu finden.

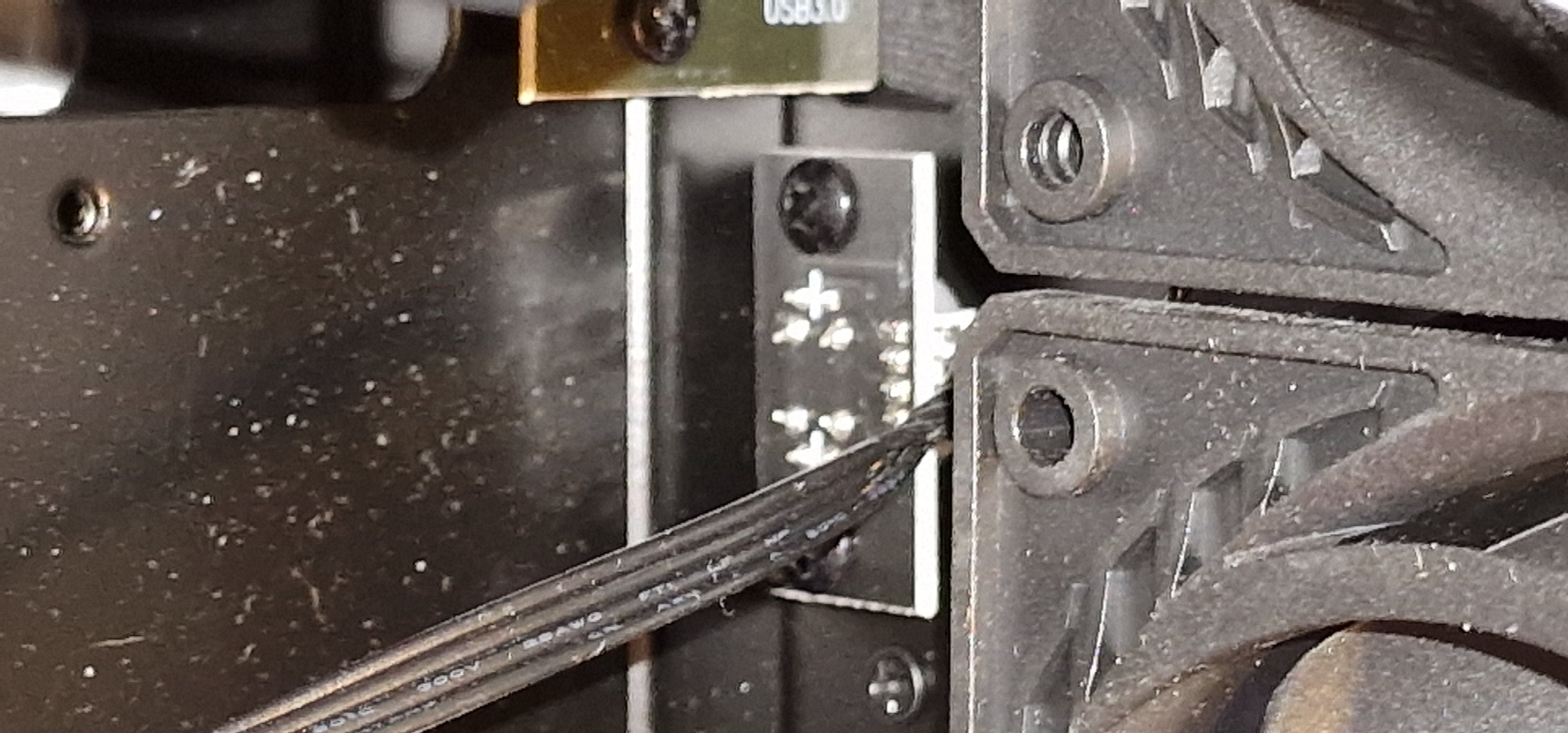

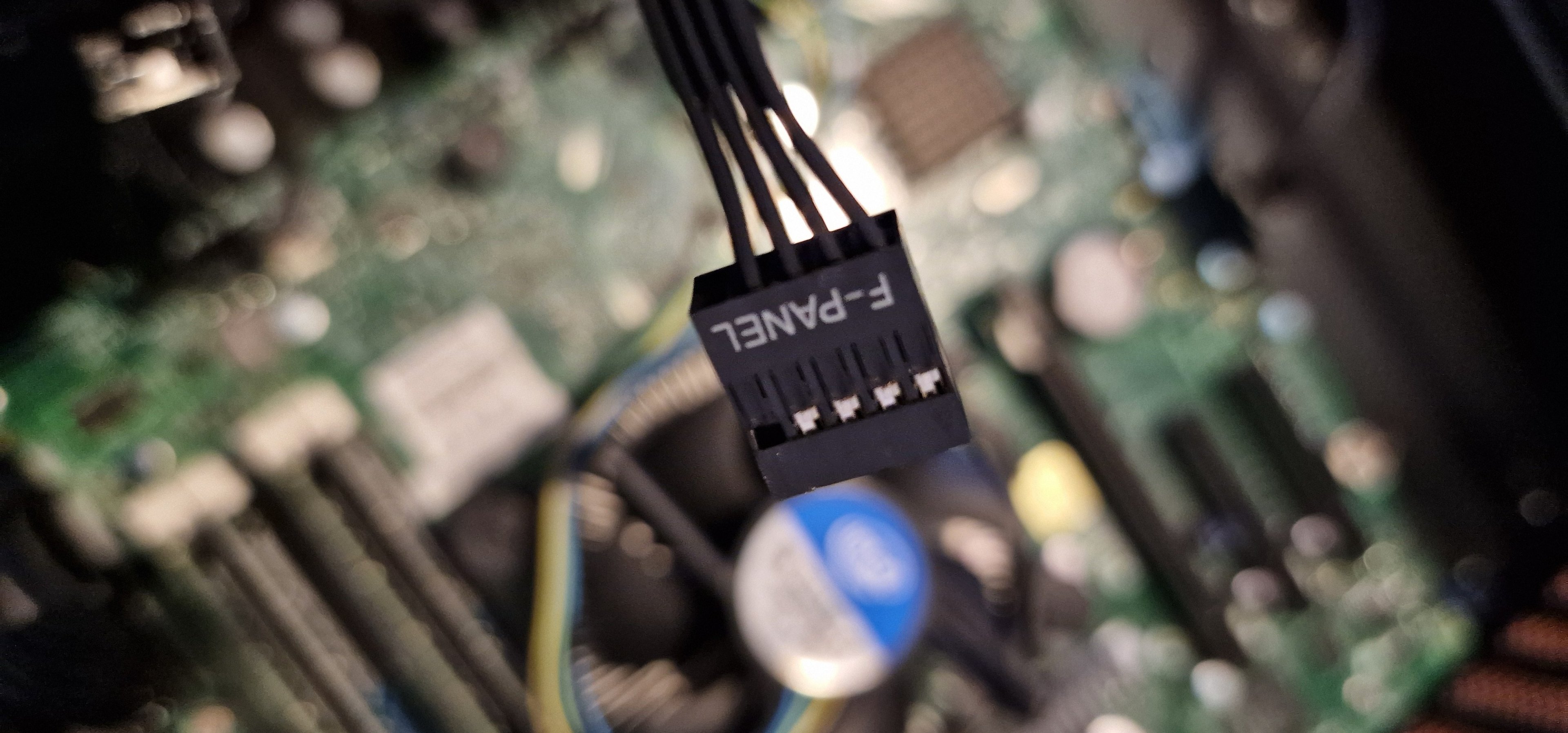

Beim Kabel sind nur die 4 Pins auf der Seite mit 4 Anschlüssen belegt, siehe Foto.

Muss ich jetzt so ein Kabel kaufen? Oder wie kann ich vorgehen?



[evilnear]

der stecker sieht doch ziemlich normal aus. evtl. musst du einzelne adern umlegen.
oder gucke ich falsch und da ist ein komplett eigenes format?

wtf. was haben die denn bei dem mainboard verbrochen?
ich würde da nichts von sonstwo kaufen sondern selbst basteln aber ja, im prinzip ist es so eine verlängerung die du brauchst. schau aber ob die maße der pins auch passen bevor du kaufst.



[bisy]

wogegen das Gehäuse ein einzelnes Kabel hat

Was genau so richtig ist, denn das ist der Standardisierte Anschluss.

Wenn dein Mainboard halt kein Standard Anschluss hat, musst halt improvisieren und notfalls die zwei Kabel für den an/aus Taster aus dem Stecker Gehäuse auspinnen und einzeln aufs Board stecken, bzw die Kabel zusammen löten

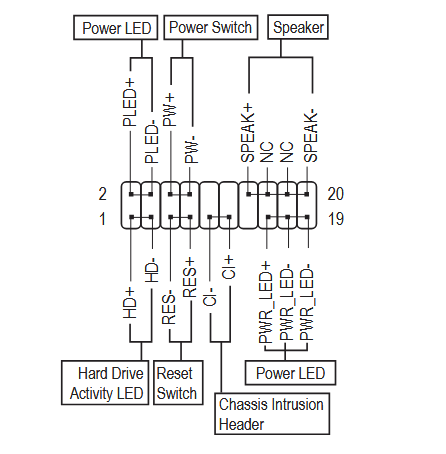

Das hier, wie auf dem Bild ist halt Standard



[WillSmith]

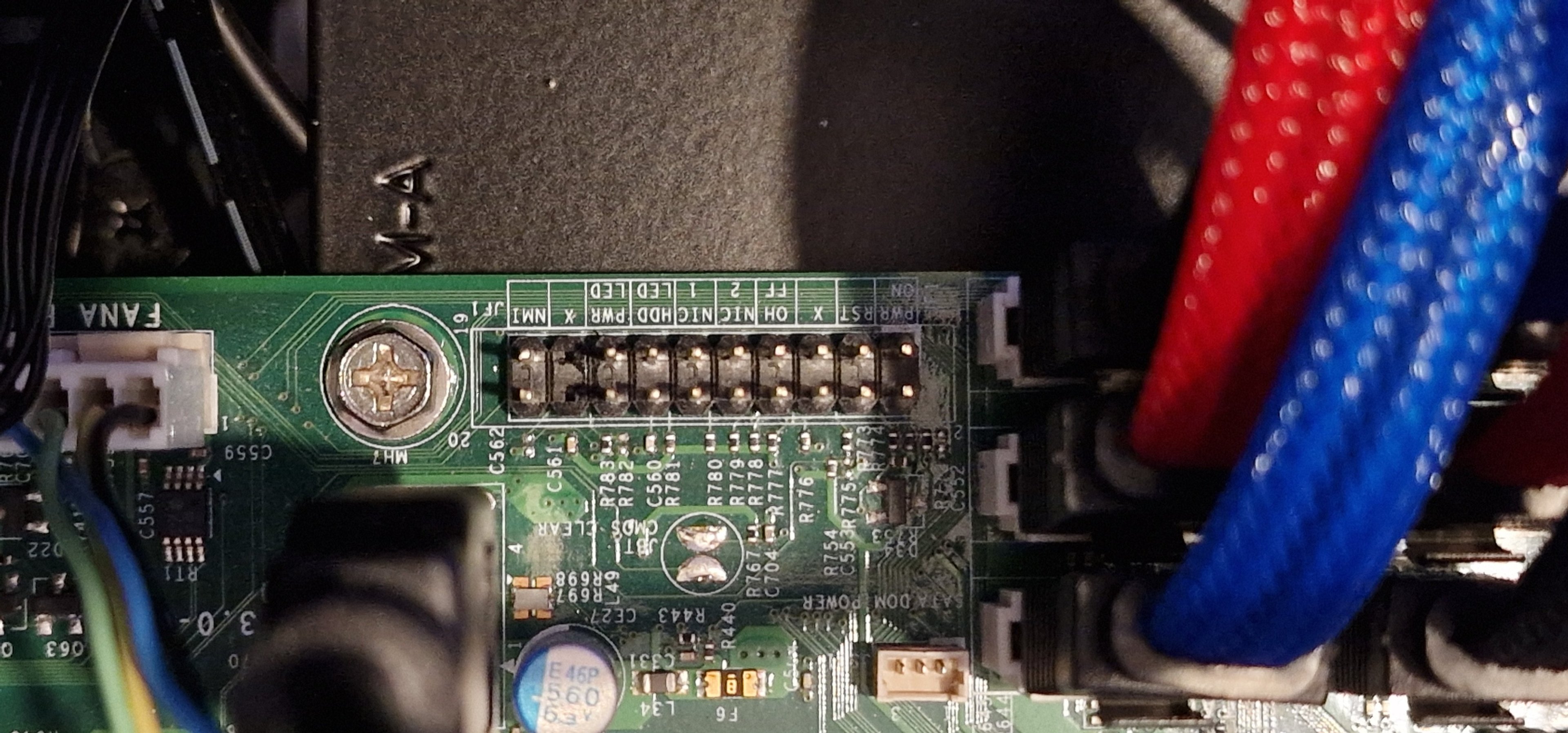

Ich hänge mal noch ein Foto vom Anschluss auf dem Motherboard dazu. Sehe ich was falsch? Der Stecker hat ja den einen Pin, wo kein Loch ist.

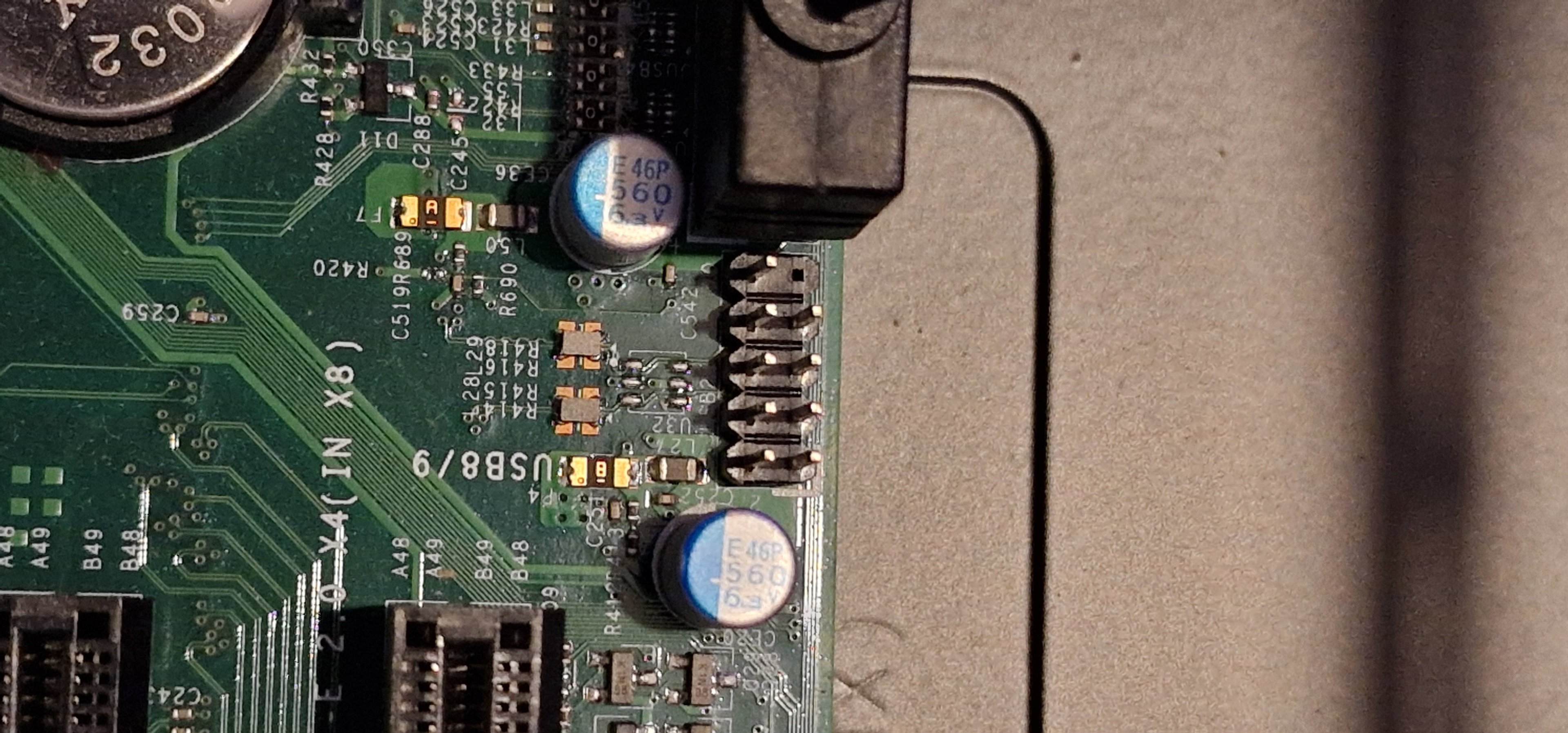

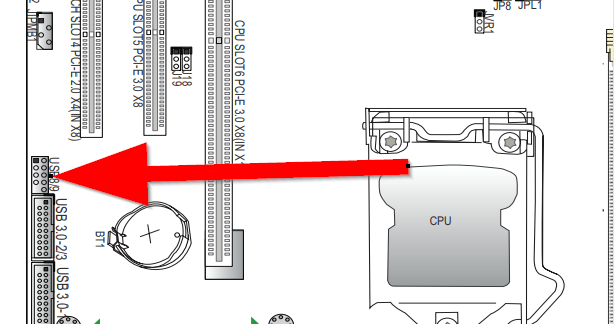

Schaue ich überhaupt auf den richtigen Anschluss aufm Motherboard? Ich füge mal noch ein zweites Foto hinzu. Der sieht passend aus, aber das ist ja ein USB Anschluss, oder nicht?



[redjack1000]

Das auf dem Foto rechts ist USB 8/9

CU
redjack



[Langi1]

der stecker sieht doch ziemlich normal aus. evtl. musst du einzelne adern umlegen.
oder gucke ich falsch und da ist ein komplett eigenes format?

Ist ein Standardstecker, der auf jedes normale Board passen sollte.

Das Board aber scheinbar nicht.



[Arboster]

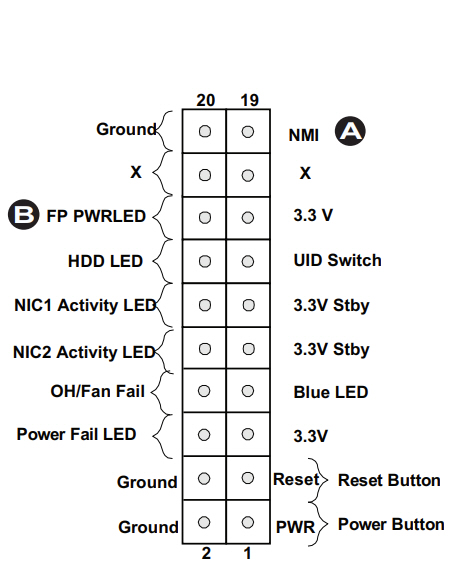

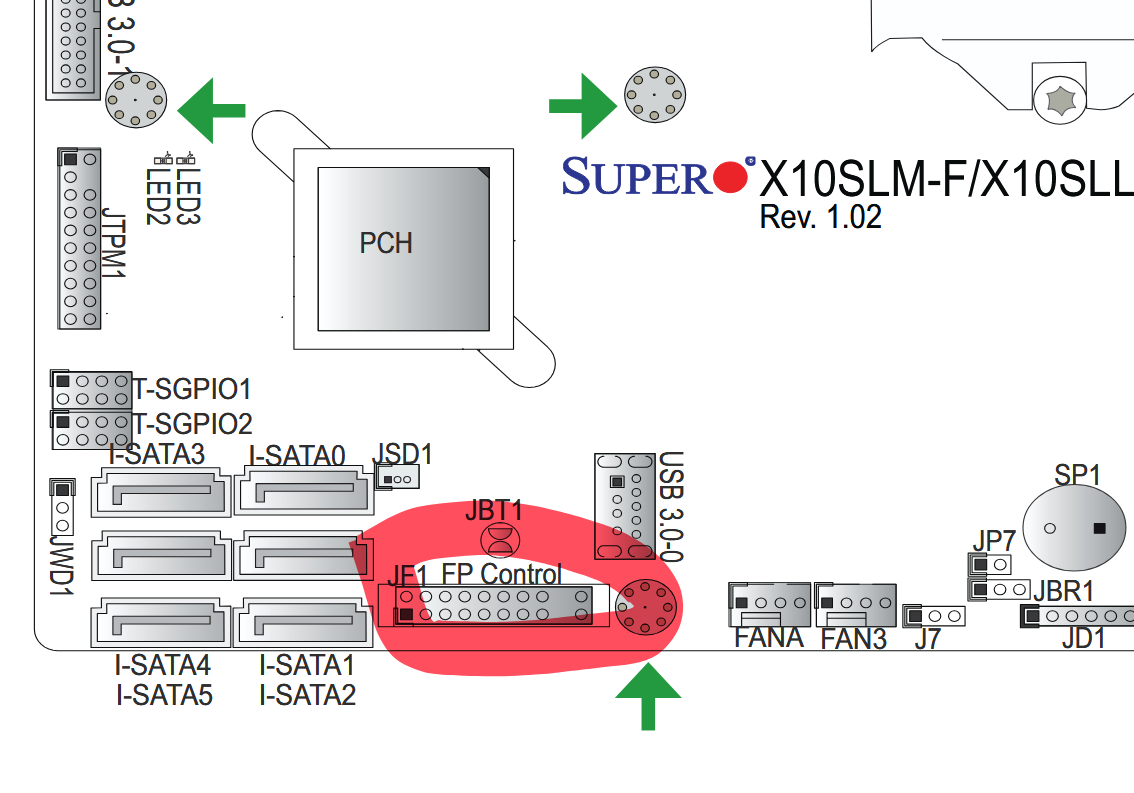

Wenn es doch nur ein Handbuch gäbe, wo man etwas dazu lesen könnte... moment mal:



[Langi1]

Sollte da drauf passen:



[CountSero]

Das Problem liegt nicht am Gehäuse, sondern am Serverboard (nicht nur die von Supermicro).
Serverboards nutzen einen anderen Standard als Consumer-Mainboards.

Daher wirst du keine passende Stelle finden, um den Stecker direkt anzubringen.

Hier hilft wohl nur, einzelne Stecker zu verwenden, so wie es früher bei älteren Gehäusen üblich war.

Ich kann die aber nicht Sagen ob es FPanel Connector oder FPanel Adapter gibt.



[Arboster]

Sollte da drauf passen:

Ne, andere Belegung:



[RedPanda05]

Wait, diese Stecker sind standardisiert?



[Arboster]

@RedPanda05
ja



[RedPanda05]

ja

warum haben dann bis heute Gehäuse dieses einzelnen Stecker für, HDD, Power, LED etc.? Das könnte man doch dann immer zusammenlegen.



[Langi1]

Ne, andere Belegung:

Ok, hatte nur gesehen das es ein µATX Board ist.

Nicht weiter geschaut.

Ergänzung (15. Juli 2025)

warum haben dann bis heute Gehäuse dieses einzelnen Stecker für, HDD, Power, LED etc.?

Hängt vom Hersteller ab.



[CountSero]

Wait, diese Stecker sind standardisiert?

Ja und Nein.

Bei Consumer-Mainboards gibt es eine Art „stille Übereinkunft“ unter den Herstellern, wie die F-Panel-Pinbelegung aussehen sollte. Das hilft den Usern enorm, denn egal ob man ein ASUS-, MSI- oder Gigabyte-Board hat, die Frontpanel-Stecker passen "meist" ohne viel Gefrickel.

Bei Serverboards hingegen gilt eher das Prinzip: Mein Gehäuse, mein Board, mein Layout. Bei Supermicro ist es das oben abgebildete; bei anderen Serverboards kann die Belegung wieder ganz anders aussehen.



[Arboster]

@RedPanda05

Tja, wie immer sind Normen halt nicht für jeden eine Norm.
Mein Gehäuse hat diesen F-Panel Stecker.



[WillSmith]

Also alle Gehäuse, die ich bisher hatte für den NAS in den letzten 10 Jahren, hatten einzelne Stecker. Das waren recht normale Gehäuse von Nanixis und Fractal.

Könnte ich Jumper Kabel mit einem Male und Female Anschluss nutzen dafür?



[RedPanda05]

Bei Consumer-Mainboards gibt es eine Art „stille Übereinkunft“ unter den Herstellern

das ergibt Sinn. Mein letztes Gehäuse hatte einen Kombistecker und ich hatte mich gewundert, warum das auf einem möglich ist, wenn es all die Jahre davor scheinbar unmöglich war sich auf etwas zu einigen.



[Langi1]

Mein Gehäuse hat diesen F-Panel Stecker.

Meine beiden auch. Eines davon Jonsbo C6.

Am Mainboard ist auch so ein breiter Anschluss, aber scheinbar andere Belegung.



[Arboster]

@Langi1
Welches Mainboard?

Ergänzung (15. Juli 2025)

Muss ich jetzt so ein Kabel kaufen? Oder wie kann ich vorgehen?

Das, oder die Pins aus dem Stecker ziehen (Veriegelung erst lösen) und dann in einzelne Stecker einführen und aufstecken.
