Fritzbox 7490 erkennt Switch nicht (so richtig... also nur ein wenig)

[BNeun]

Erstmal Main und Hallo ich bin neu hier 😁

Eigentlich ist es mir schon fast zu peinlich diese Frage zustellen, weil ich schon davon ausgehe etwas Ahnung zu haben... Aber es klappt einfach nicht wie es soll und mir geht die Phantasie aus 😅

Was klappt nicht? Danke der Nachfrage 😊

Also ich bin mit meiner Frau vor wenigen Monaten in ein Haus gezogen. Ein Elektiker hat von mir den Auftrag erhalten, dass er in jedes Zimmer mindestens ein Lan Zugang legen soll. Alle Kabel führen in den Keller zum Hauswirtschaftsraum, wo sich auch die TAE samt Fritzbox 7490 befindet.

Ich habe 12 LAN Kabel im Hauswirtschaftssraum von der Decke hängen (vereinfacht ausgedrückt). Alle Kabel funktionieren auch, wenn ich diese direkt mit der Fritzbox verbinde. Jetzt möchte ich aber gern alle Kabel gleichzeitig verwenden, damit jede LAN Buchse im Haus auch genutzt werden kann. Ein Switch sollte hier die einfachste Lösung sein. Tja dachte ich zumindest auch.

Mehrere unmaged Switch die direkt mit der Fritzbox verbunden waren, haben nur sich selbst als aktive Verbindung zur Fritzbox erkannt, aber keine weiteren per LAN verbundenen Geräte. Wenn ich die gleichen Switch jedoch z.B. im Wohnzimmer (also am anderen des LAN Kabels) anschließe, funktionieren diese einwandfrei und direkt.

Wie kann es sein, dass die Switch quasi nur in die eine Richtung funktionieren, aber nicht wenn diese direkt mit der Fritzbox verbunden sind? Und viel wichtiger... Wie kann ich möglichst viele (gerne alle) LAN Kabel im Keller verwenden?

Ich würde mich riesig freuen wenn sich hier jemand der Herausforderung annehmen würde mir weiterzuhelfen.



[xammu]

Das sollte keinen Unterschied machen
Waws für Switche sind das? Hersteller und Typ
und n Bild von den Kabeln



[nutrix]

12 LAN Kabel im Hauswirtschaftssraum, das ist dann vermutlich ein Patchfeld, richtig? Nun alle Kabel des Patchfeldes mit einem 16 Switch (12 LAN Haus + 1 Upload mit Fritzbox) verbinden. Dann mit einem Kabel LAN der Fritzbox mit dem Switch verbinden, und schon sollten alle 12 LAN Kabel zur Fritzbox kommen. Falls nicht, jeden der 12 Lananschlüsse mit einem Kabeltester prüfen:
https://www.amazon.de/kabeltester/s?k=kabeltester

Du kannst natürlich auch erst mal mit einem kleineren Switch die wichtigsten Strecken der 12 Lanverbindungen testen. Bei einem 8er Switch gehen dann nur 7 Lan Haus + 1 Lan Upload zur Fritbox.



[Thomrock]

Mehrere unmaged Switch

Also 2Stk. 8-Port Switche? Bei jeden Switch ist dann 1 Port für den Uplink zur FB weg wären noch 14Ports über.



[fritz.boks]

Wie kann es sein, dass die Switch quasi nur in die eine Richtung funktionieren, aber nicht wenn diese direkt mit der Fritzbox verbunden sind?

Falsche Kabelbelegung evtl.? Patch- vs Crossoverkabel und ausgerechnet Deinen switches ist das nicht egal?

Also ich bin mit einer Frau [..]

Wessen? Die vom Elektriker? Sabotage?



[BNeun]

Erstmal WOW und danke für die schnelle Reaktion. Es gibt so viele tote Foren, da tut es richtig gut mal etwas aktivität zuerleben 🤩

Das sollte keinen Unterschied machen
Waws für Switche sind das? Hersteller und Typ

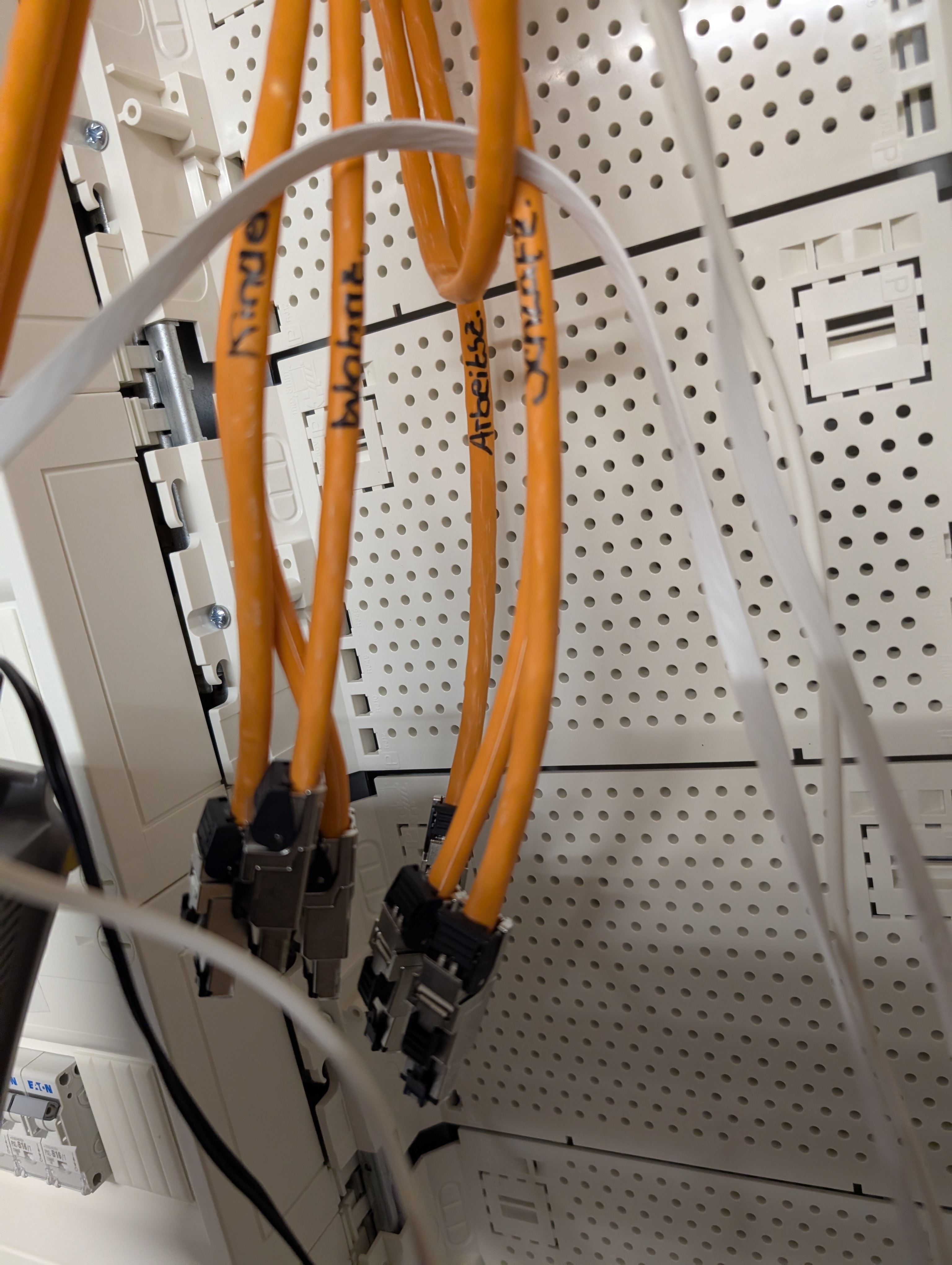

und n Bild von den Kabeln

Die Switch sind von Netgear und dLink. Gerade ist zum testen der GS305 von Netgear angeschlossen.

12 LAN Kabel im Hauswirtschaftssraum, das ist dann vermutlich ein Patchfeld, richtig?

Hab tatsächlich auch schon in Gedanken mit einem Patchfeld gearbeitet, aber der Elektriker hat ohne zu zögern bereits überall die schönen Nasen drauf geklatscht, weswegen ich mir dann zurückbasteln und verkabeln sparen wollte. Da alle Kabel bei einer direkten Anbindung an die Fritzbox funktionieren, hätte ich da jetzt auch kein Fehler vermutet.

Du kannst natürlich auch erst mal mit einem kleineren Switch die wichtigsten Strecken der 12 Lanverbindungen testen. Bei einem 8er Switch gehen dann nur 7 Lan Haus + 1 Lan Upload zur Fritbox.

Genau das war jetzt eigentlich mein Plan. Der 8 Port Switch steht jetzt im Wohnzimmer, sollte aber eigentlich im Keller angeschlossen sein.

Wessen? Die vom Elektriker? Sabotage?

Haha das würde nur noch viel mehr Fragen verursachen xD



[xammu]

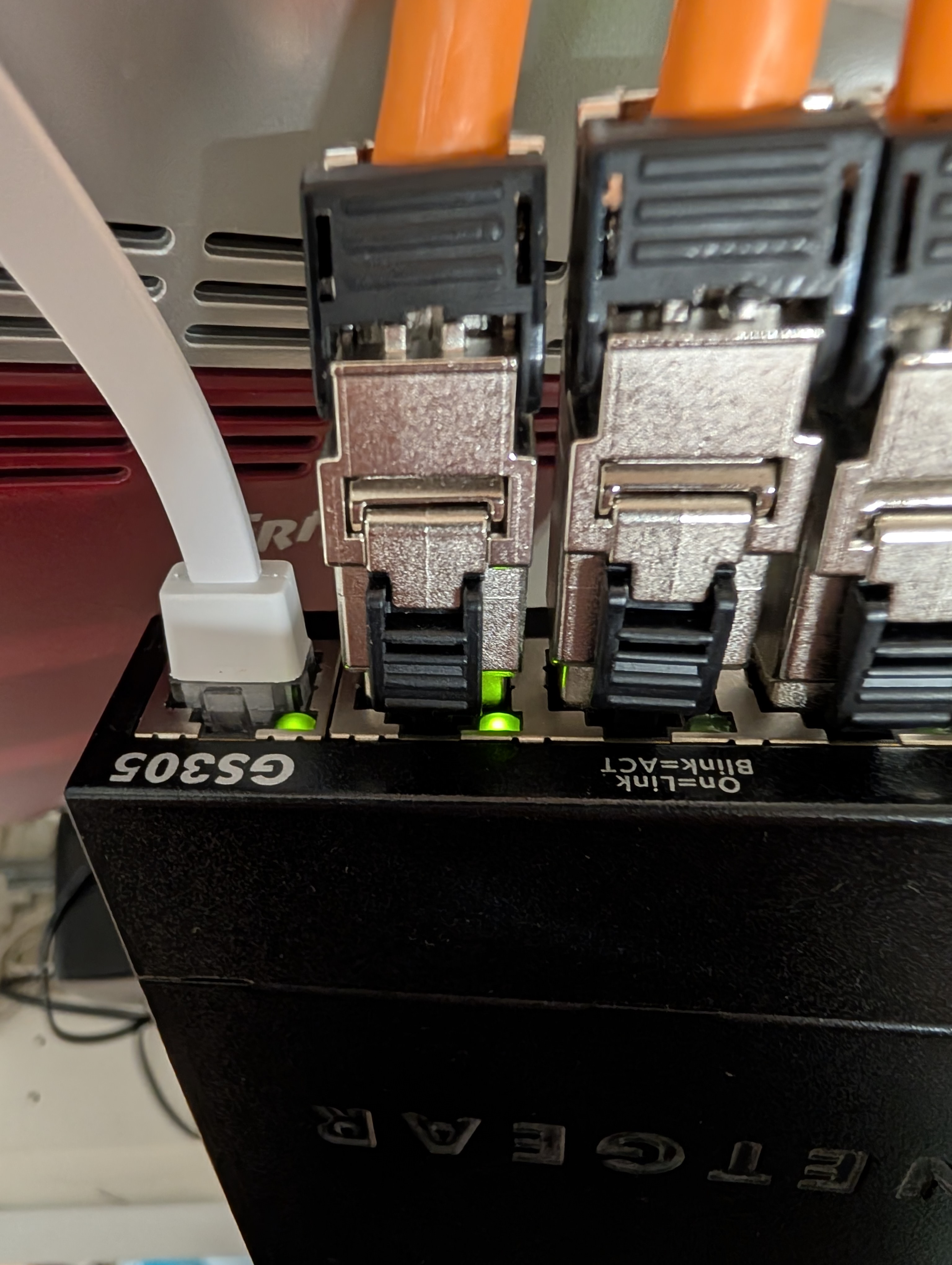

Ich gehe davon aus, dass am anderen Ende des GS305 und den orangenen Kabel auch Endgeräte stecken?



[fritz.boks]

Also Deinem GS305 ist der Uplink-Port egal.

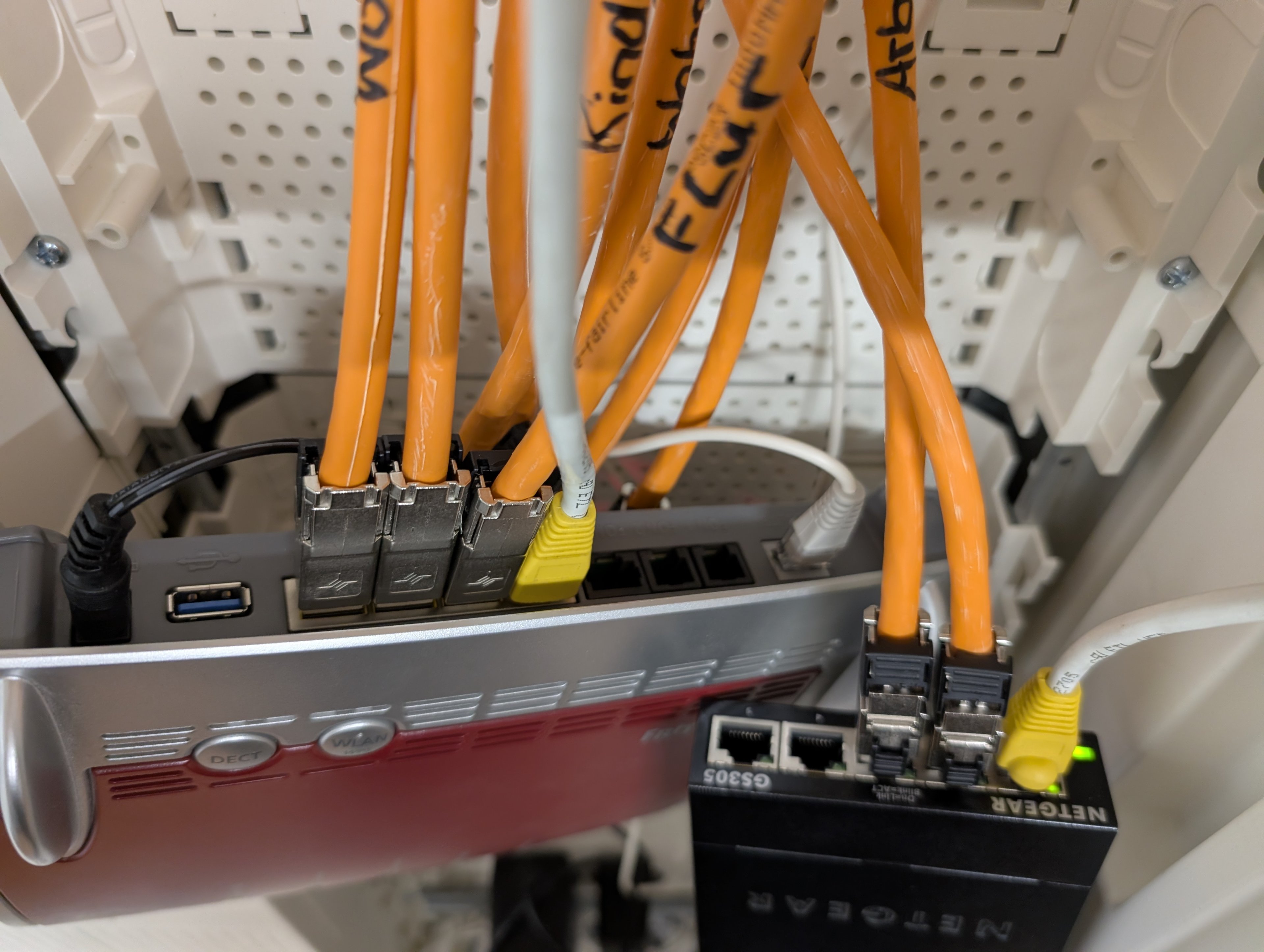

Bei der FB7490 biste in lan 1 drin. ist der evtl als wan konfiguriert?
Mal kurz umstecken oder umstellen bzw. überprüfen?



[xammu]

Bei der FB7490 biste in lan 1 drin. ist der evtl als wan konfiguriert?

Deswegen sollte die Orangen Kabel am 305 einen Link anzeigen, aber laut Bild ist da nichts.

Vielleicht hat er oben auch den erwähnten D-Link Switch dran und die wollen nicht miteinander reden.

Daher ist meine Vermutung, dass am anderen Ende etwas nicht stimmt, die Kabel an sich funktionieren ja.

Vielleicht ist das Patchkabel am anderen Ende zwischen Dose und X defekt oder es hängt nichts dran.

Ich sprech aus Erfahrung, da ich auch schon so im Tunnel war.
Ich bin mit dem Switch herumgerannt, Switch oben angesteckt Link da, Switch abgebaut und unten angesteckt, kein Link. Tja, mit einer leere Dose oben konnte das auch nicht funktionieren, hat ne halbe Stunde gedauert bis es Klick machte und mit einem Laptop oben dran funktioniert es dann auch.



[fritz.boks]

aber laut Bild ist da nichts

Ja, wäre schon ein bischen lustig wenn er keine Geräte dran hätte.
Ich wüsste keine Erklärung warum die orangen Kabel direkt an FB funktionieren sollten und am 08/15 switch nicht...
Ausser die stecken nicht richtig drin o.ä.

Netgear port 3 sieht z.B. aus, als könnte der evtl. (!) nicht richtig drinstecken. Sieht aus dem Winkel aus, als hätte der schon nen ordentlichen Versatz verglichen mit Port2, muss aber nichts heissen. Kann man ja mal drauf gucken...



[motorazrv3]

@BNeun

Schreibt denn die Fritz!Box im Log irgendetwas bezüglich eines möglichen Fehlers?



[chrigu]

Du steckst alle Kabel im Keller von der Wohnung in ein Switch und nur ein Kabel vom Switch wird an Router gesteckt.so hast du an jeder Steckdose der Wohnung Internet und sind im selben Netzwerk.
Was du wahrscheinlich versucht hast ist die konfigurierbare lanports der fritzbox anzustecken oder zwei lankabel vom Switch zum Router zu stecken, das geht leider nicht. Fritz lanport kann man als wan oder gastlan konfigurieren die nicht dasselbe wie lanport sind.



[DevD2016]

Wenn ich diese Feldmontagestecker schon sehe.. Die sind u.a. viel zu breit um sauber nebeneinander eingesteckt zu werden. Das gibt seitwärts druck auf den Port/Kontakte, verbindungprobleme usw...

Ich denke der Elektriker hat die Dosen mit B aufgelegt und die Stecker mit A (oder umgekehrt)...
Wäre nicht das erste mal...

Da alle Kabel bei einer direkten Anbindung an die Fritzbox funktionieren,

Wenn ich die gleichen Switch jedoch z.B. im Wohnzimmer (also am anderen des LAN Kabels) anschließe, funktionieren diese einwandfrei und direkt.

Mit 1Gbit/s? Und die Verbindung ist sofort da? Dann sollten die Leitungen ok sein.
Nur weil da was leuchtet und irgendwas ankommt, heisst da noch lange nicht das das richtig ist.

Ich würde den Elektriker wieder antanzen lassen und da sauber ein Patchfeld hinbauen lassen. UND die Leitungen durchmessen...



[JumpingCat]

Nur zur Sicherheit: Konkrete Geräte mit Modell nennen.



[millen]

@BNeun Die Frage wurde zwar schon gestellt, aber sind denn auf der anderen Seite überhaupt Geräte dran?

Damit will ich nur sagen dass nur weil du ein LAN Kabel an einen Switch steckst, die Lampe nicht anfängt zu leuchten, dafür muss auch ein Endgerät Laptop, Switch, Kosnole, TV o.ä. auf der anderen Seite an der Dose stecken.



[BNeun]

Vielen Dank für EURE Unterstützung bisher. Tatsächlich haben einige Vorschläge was gebracht. LAN 1 in der FritzBox war ganz offensichtlich falsch konfiguriert und der Switch mit den 8 Ports ist nicht kompatibel. Ich habe jetzt einen Switch mit 5 Ports an LAN 4 verbunden und alles klappt direkt. Dennoch lustig, dass der Switch mit 8 Ports jetzt im Wohnzimmer hängt und funktioniert, dieser aber am anderen Ende des Kabels am 5er Switch hängt 😅

Außerdem konnte ich jetzt feststellen, dass die beiden LAN Buchsen im Arbeitszimmer nicht einsatzbereit sind. Keine Ahnung ob ich vor lauter Kabelgestecke da was kaputt gemacht habe, oder da doch was anderes im Busch ist.

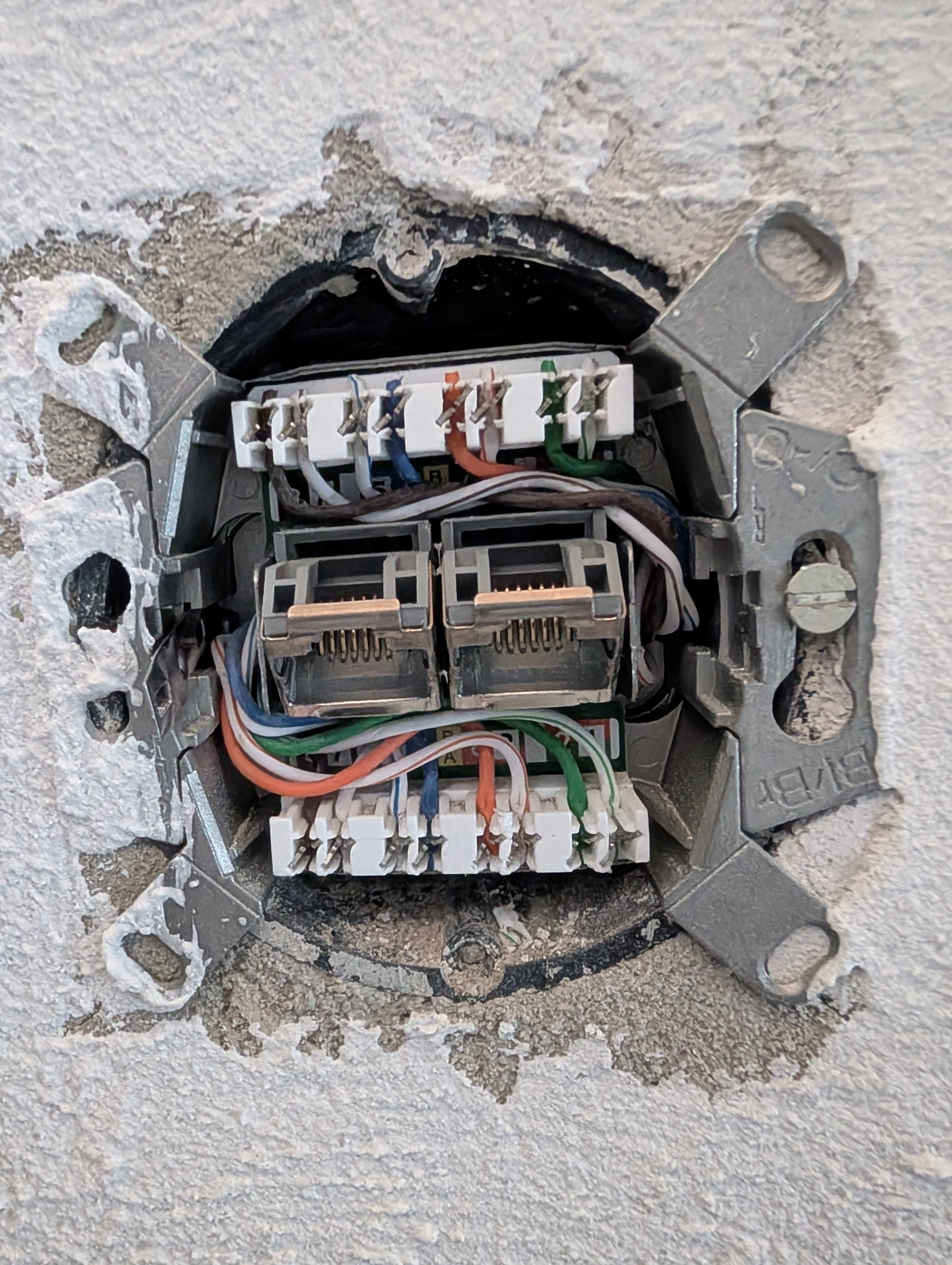

Erkennt hier vielleicht jemand auf dem ersten Blick, ob an der Dose alles gut aussieht?



[fritz.boks]

Sieht erstmal gut aus. Könnte sogar mit nem vernünftigen LSA-Werkzeug aufgelegt worden sein. (Also nicht einfach mit nem Schraubendreher reingedrückt und die Klemmen dabei halb kaputt gemacht.)
Habe jetzt die Reihenfolge der Farben nicht kontrolliert. Kannste selber gucken, ist ja direkt drunter aufgedruckt.
Man unterscheidet beim Anschluss zwischen "Typ A" und "Typ B". Da ist die Reihenfolge der Farben, wie sie aufgelegt werden, ein bischen anders.
Letztendlich auch völlig egal, aber es muss auf beiden Seiten nach dem gleichen Schema angeschlossen sein.
Sonst passt es halt nicht zusammen und funktioniert nicht.
(Mal angenommen, auf Deinem Bild wäre Anschlussschema "Typ B" zu sehen, dann müssen die beiden zugehörigen Stecker auf der anderen Seite auch nach "Typ B" belegt sein. Ansonsten wären Dreher drin. Bei den Steckern wird ein Zettel beigelegen haben wo die Drähte dran kommen sollen um Typ A oder B gerecht zu werden.)

[..]und der Switch mit den 8 Ports ist nicht kompatibel

PS: Hört sich nach Blödsinn an. Dürfte auch 'nen plausiblen Grund dafür geben. Egal jetzt.
Hast ihn ja an anderer Stelle in Betrieb..



[DevD2016]

Die Wahrscheinlichkeit das die LSA Netzwerkdose Probleme macht ist recht hoch.
Der Isolierung der Adern ist sehr weich. Das Gehäuse oder sonstwas der LSA Dosen drückt da leicht durch und mach Kurzschluss.
"Beliebt" ist dann Netzwerkdose funktioniert wenn ausgebaut, eingebaut nicht...

Die Platine / Buchsen machen auch ganz gerne Probleme.
Ich würde die Dose tauschen gegen Keystone.



[BNeun]

Es wird immer kurioser.

Mit einen anderen 8Port Switch (Netgear) klappt auf einmal die Verkabelung... Es gibt aber natürlich wieder unlogische Überraschungen. Jetzt ist an jeder Netzwerkdose in den einzelnen Räumen, nur noch jeweils ein Port nutzbar 🤣

Aber ganz ehrlich. Scheiß drauf! Dann kommt halt ein Switch in die Räume und gut ist. Hab kein Nerv mehr 🤣



[JumpingCat]

Jetzt ist an jeder Netzwerkdose in den einzelnen Räumen, nur noch jeweils ein Port nutzbar

Doof gefragt: Du hast in den Räumen nur 1 Kabel von der Wand in den Switch gesteckt? Also einen großen Baum/Stern ohne Querverbindungen/ parallele Leitungen aka Loops?
