Fritzbox Powerline 1220E reagiert nach Reset nicht mehr

thom53281 schrieb:
Bin ich nicht besonders glücklich damit. Die werfe ich raus, wenn ich sie sehe.


Schraub sie doch mal auf und mach Fotos von allem.


Anhänge

  • Snapchat-1980244246.jpg
    677,2 KB · Aufrufe: 109
  • Snapchat-393451529.jpg
    566,7 KB · Aufrufe: 115
  • Snapchat-660060024.jpg
    583 KB · Aufrufe: 118
  • Snapchat-1506023772.jpg
    551,8 KB · Aufrufe: 110
  • Snapchat-592630467.jpg
    608,6 KB · Aufrufe: 114
  • Snapchat-1372487161.jpg
    605,3 KB · Aufrufe: 112

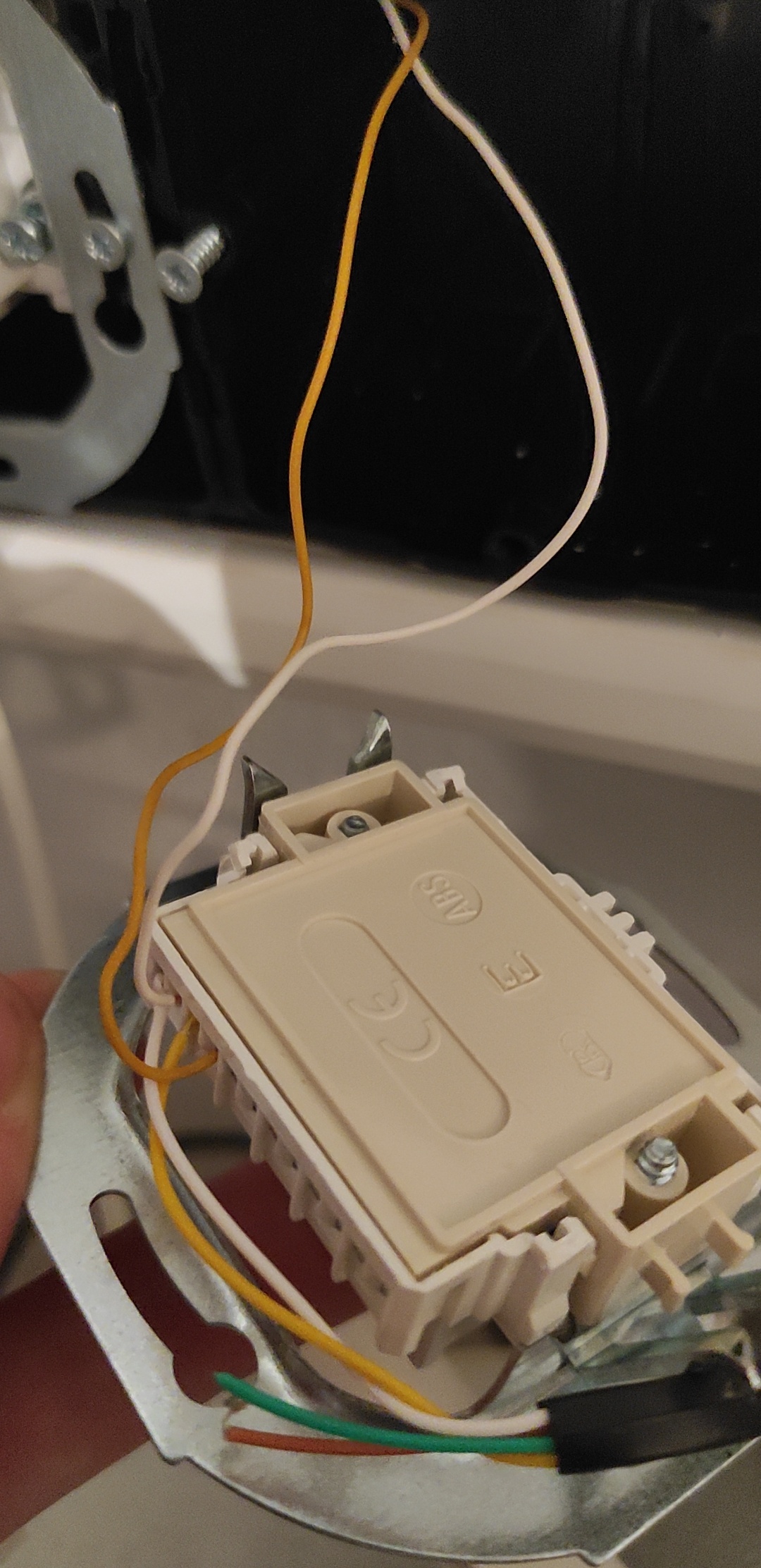

Wenn ich das richtig interpretiere, handelt es sich bei dir um 6 TAE-Dosen die durchgeschleift sind, die Dose in Bild 3 ist dann die letzte der Kette.

Ich sehe Kabel mit 4 Adern, stellenweise auch mit 8 Adern. Damit ist die Umstellung auf 100 Mbit/s LAN wahrscheinlich möglich, hängt von den örtlichen Gegebenheiten ab.

Wenn du dir selbst nicht zutraust, den Weg des Kabels von der ersten TAE-Dose im Keller bis zur TAE-Dose in deinem Raum nachzuverfolgen, würde ich einen wissenden Bekannten oder eben den Elektriker deines geringsten Misstrauens hinzuziehen.

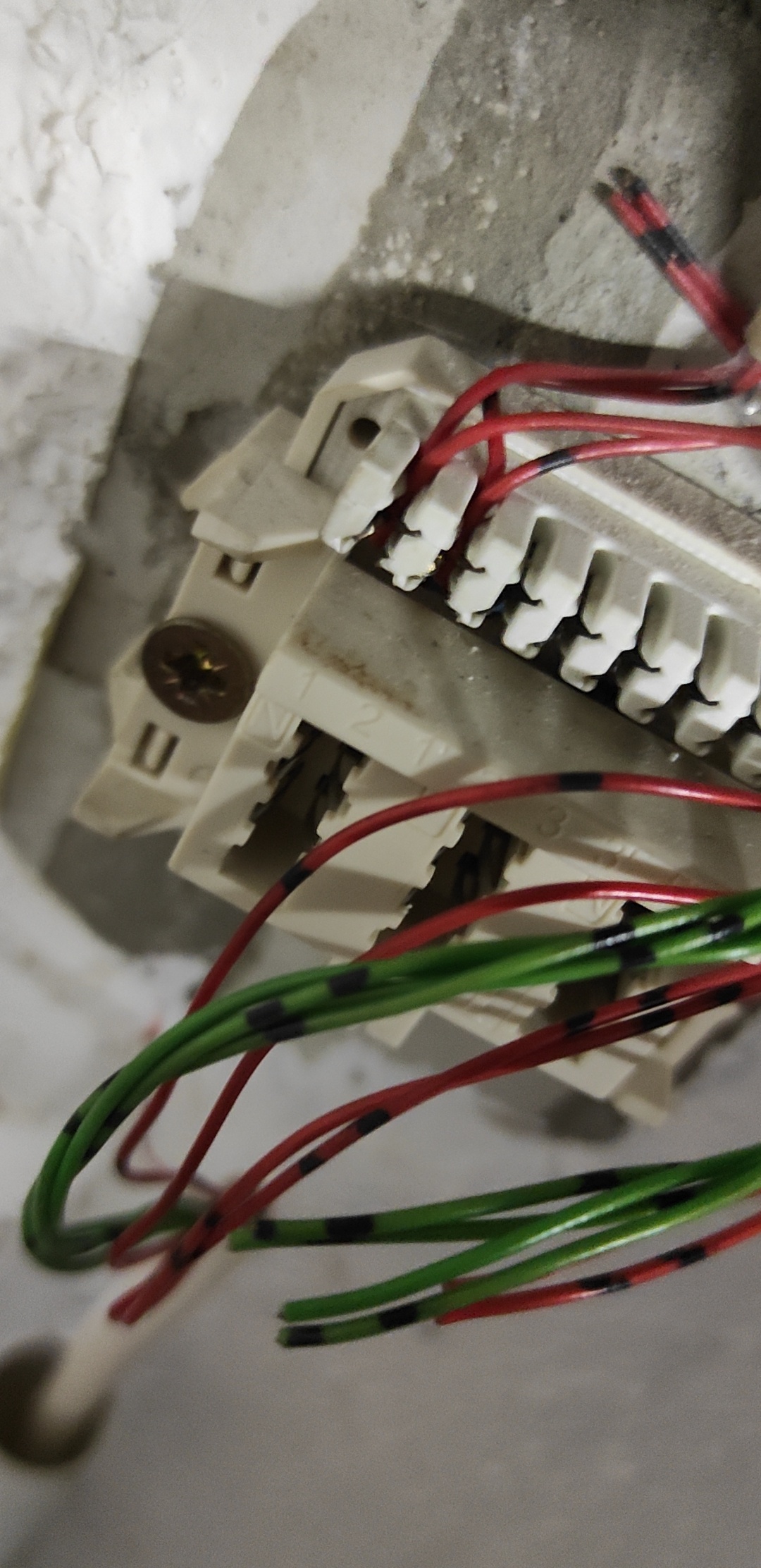

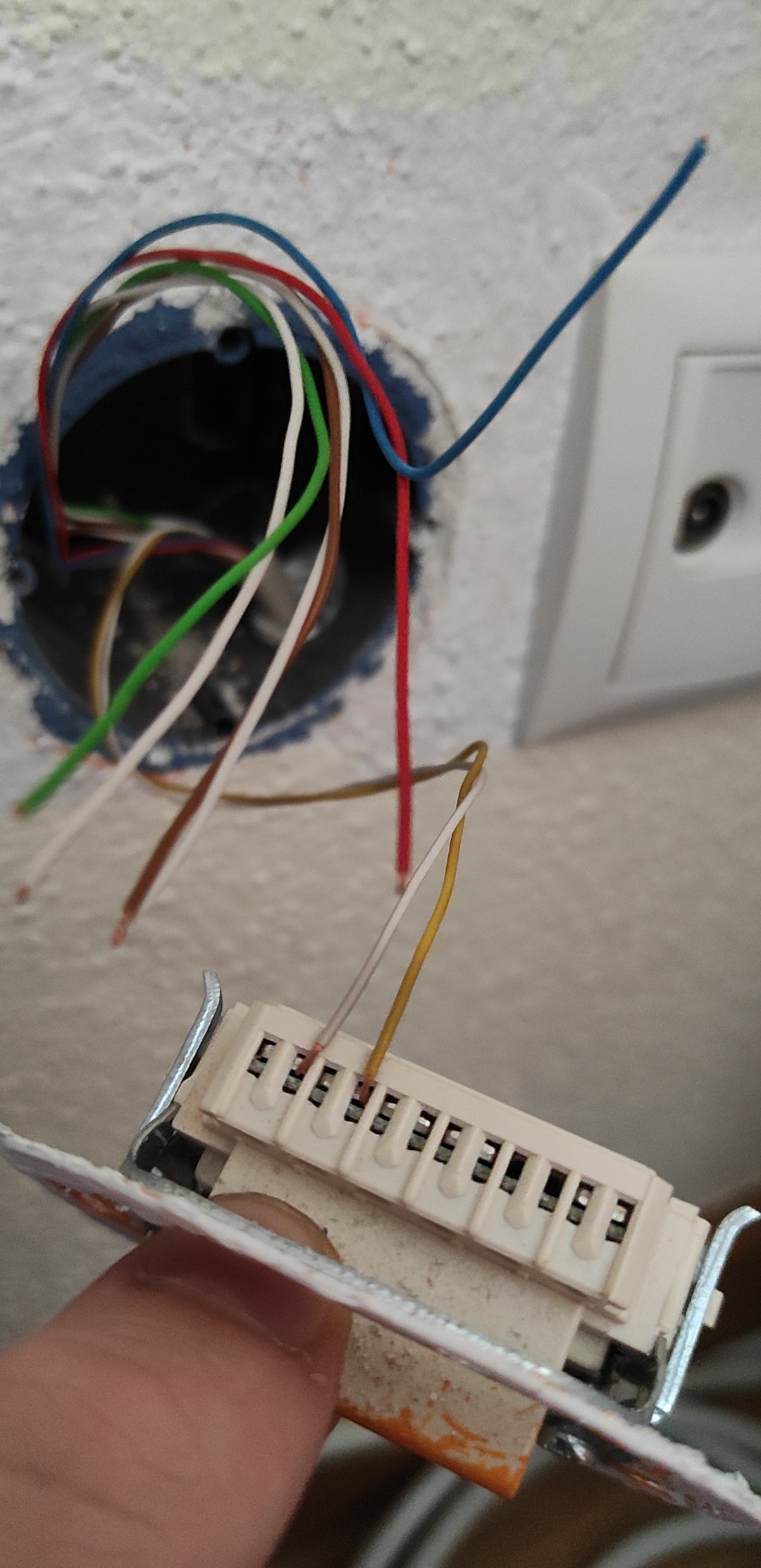

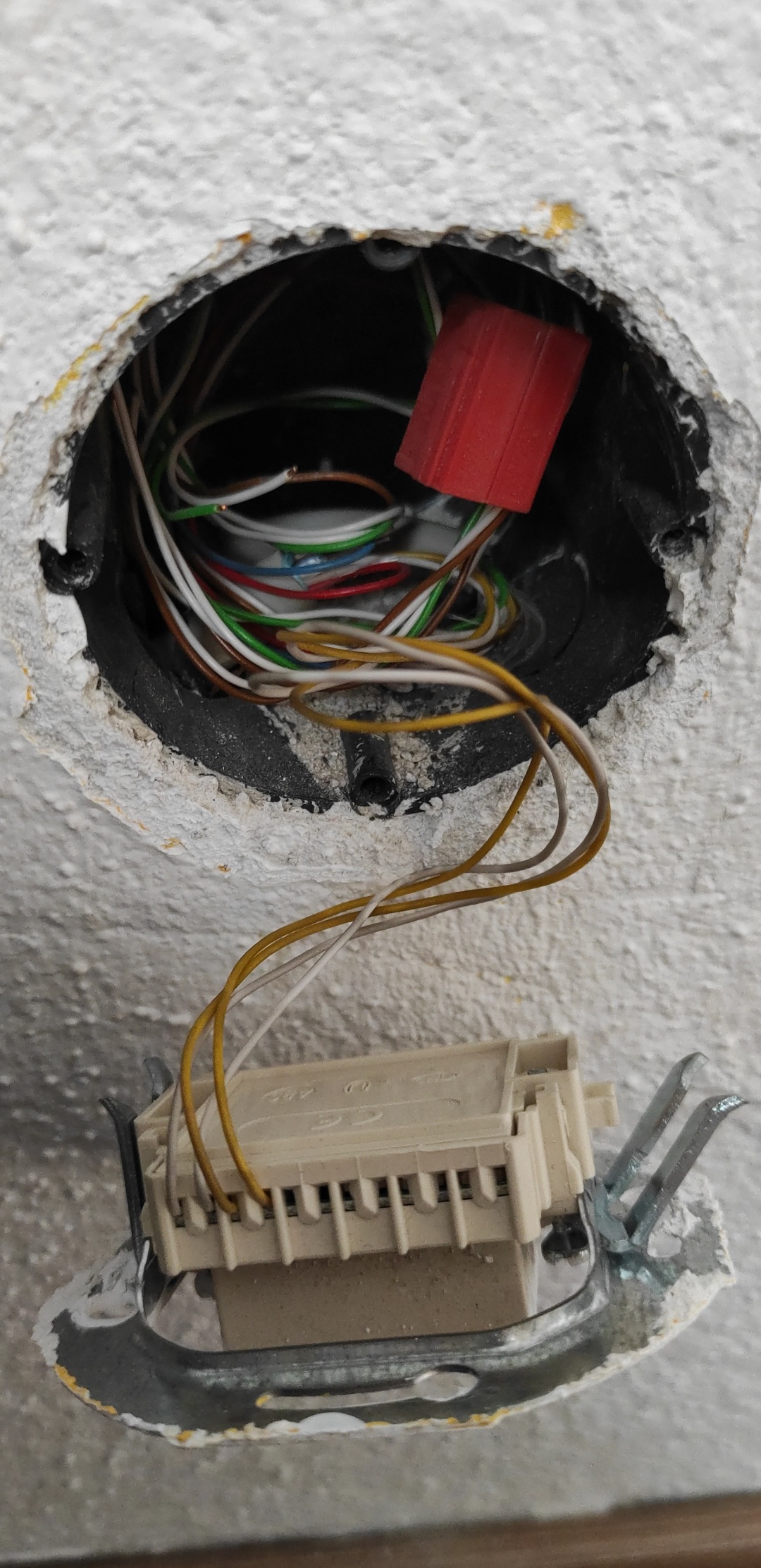

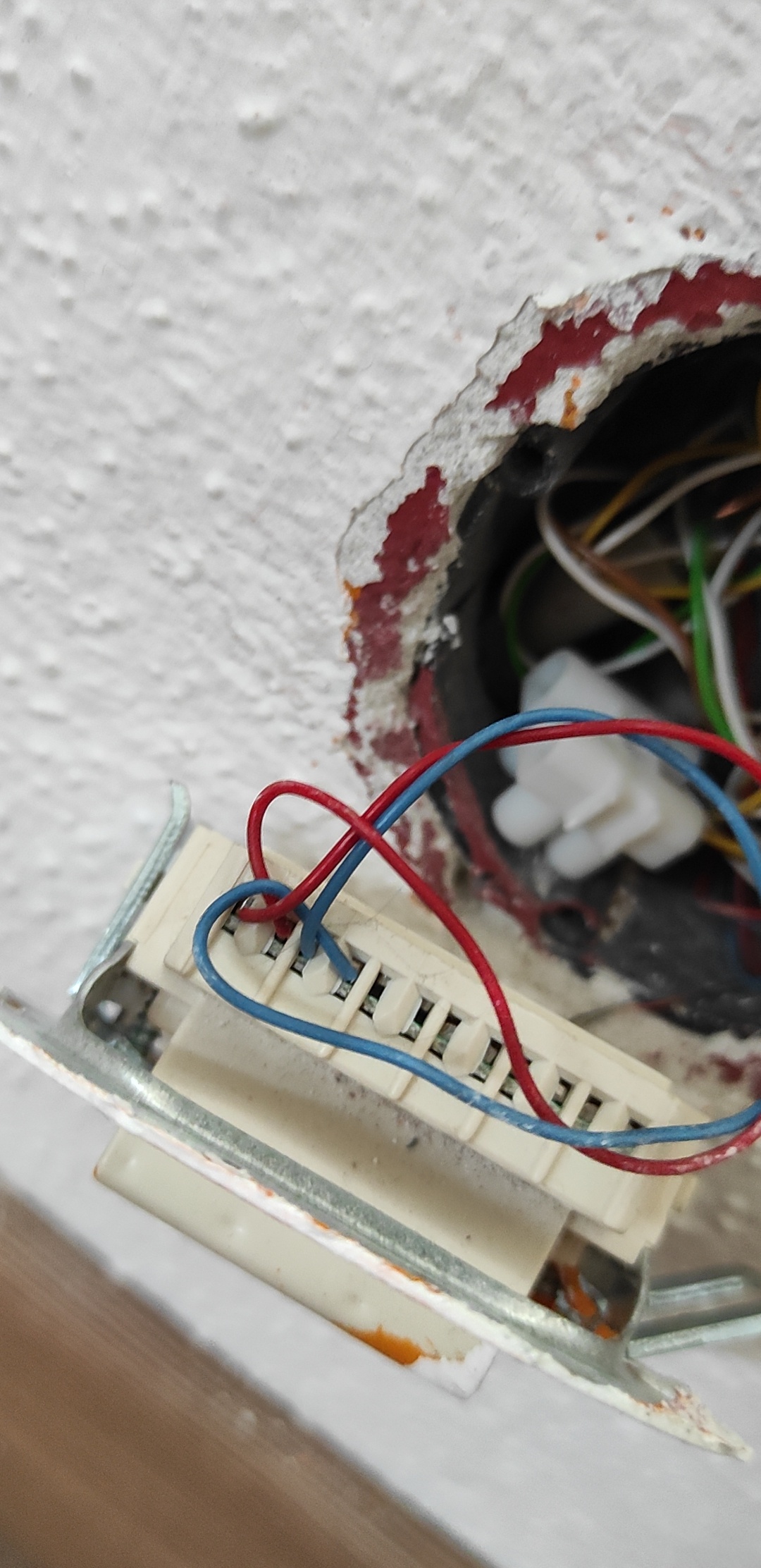

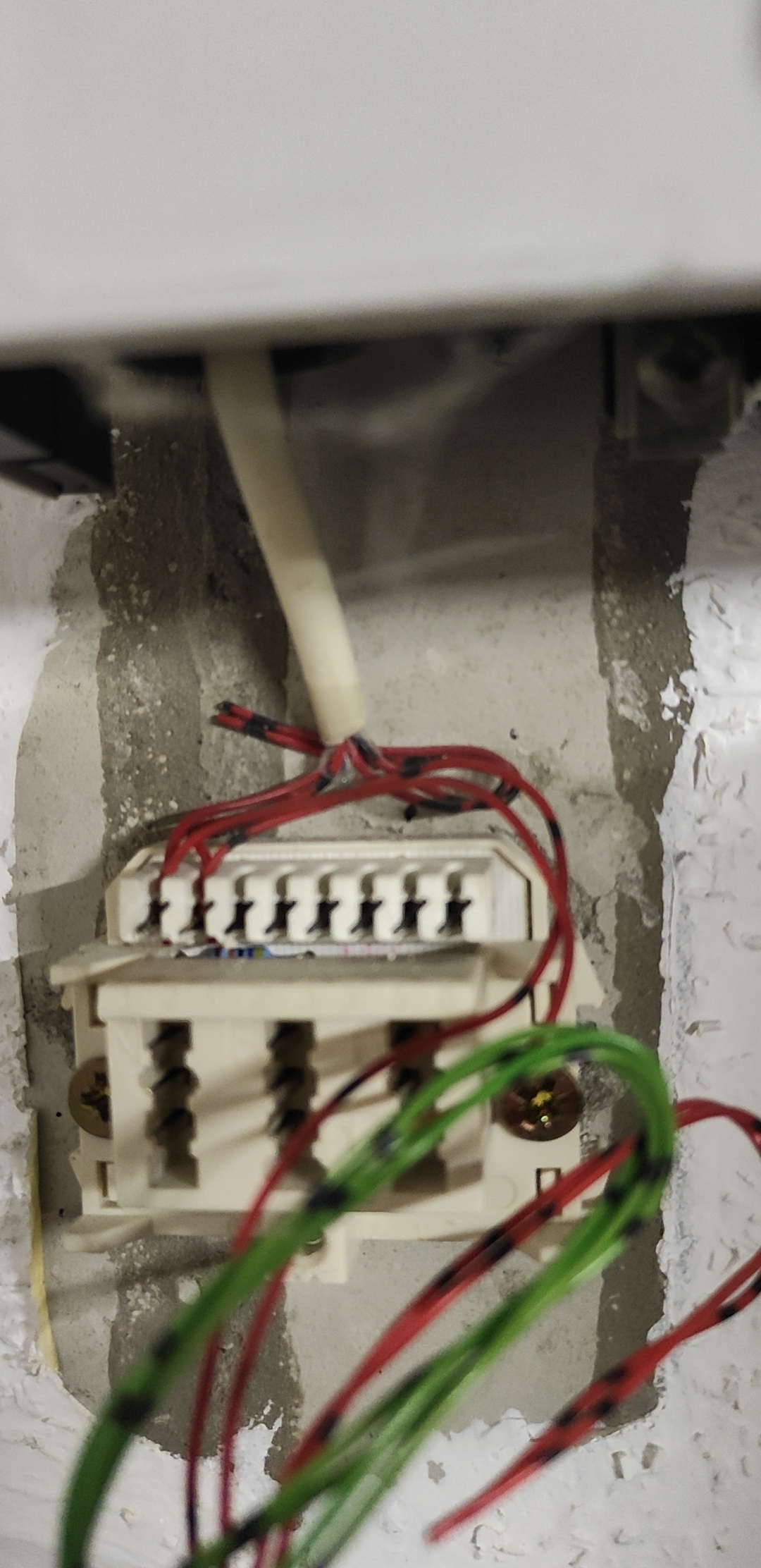

Nein, leider falsch. Auf den Fotos sehe ich vier TAE, die nicht durchgeschleift (= in Reihe) sind, sondern parallel geschaltet. Zwei TAE sind doppelt fotografiert. Eine davon ist die 1. TAE, welche unterhalb des APL ist. Davon geht dann ein 4x2 Postkabel weiter. An den beiden anderen TAE kommt ein J-Y(St)Y an, wobei an einer TAE das erste Adernpaar (rot-blau) sowohl ankommend als auch abgehend beschaltet ist. An den beiden anderen TAE ist das zweite Adernpaar (weiß-gelb) beschaltet.

-> Es muss mindestens eine Zwischendose geben, wo sowohl das Postkabel auf das J-Y(St)Y geht, als auch das erste Adernpaar (rot-blau) auf das zweite Adernpaar (weiß-gelb) geklemmt ist. Also mal vorausgesetzt, dass alle TAE in Betrieb sind. Sonst könnte es natürlich auch sein, dass TAE in der Luft hängen, also nicht angeschlossen sind.

Sollte dieses Setup mit DSL in Betrieb sein, sollte man mindestens die Parallelschaltungen beseitigen.

  • Gefällt mir
Reaktionen: omavoss
@thom53281 :
Gut gesehen, ich sehe auf den Fotos nur Kauderwelsch. In den UP-Dosen sind noch Lüsterklemmen zu sehen, deren Funktion für mich unergründlich ist.
