M2 SSD soll mit SATA SSD ergänzt werden

[dierose]

Hallo,

ich habe einen PC, in dem eine M2 SSD 1TB installiert ist.
Ich möchte nun eine SATA SSD 1TB dazu einbauen.
Nun kommt das Problem: Ich weiß nicht, an welchen SATA Port ich die neue SSD anschließen muß.
Laut BIOS (Fujitsu Esprimo D3532) sind SATA Port 1-4 nicht installiert. Am Port 5 hängt das DVD Laufwerk dran.

Was muß ich tun, damit ich die neue SSD zum Laufen bringe? Ein Handbuch zum PC habe ich nicht.



[bisy]

Nun kommt das Problem: Ich weiß nicht, an welchen SATA Port ich die neue SSD anschließen muß.

An einen der frei ist, fertig

Ergänzung (Gestern um 13:23)

Was muß ich tun, damit ich die neue SSD zum Laufen bringe?

Die SSD mit einem SATA Datenkabel an SATA Port 1-4 anschließen und ein SATA Stromstecker vom Netzteil an die SSD anschließen, fertig



[dierose]

Das habe ich schon probiert.
An keinem der Ports wird die SSD erkannt.
Lt. BIOS sind Port 1 bis 4 nicht installiert. Was nun?



[TorenAltair]

ein SATA Stromstecker vom Netzteil an die SSD anschließen

Der Strom wird über einen SATA-Power-Port über das Mainboard geführt so wie das aussieht, daher sind evtl. spezielle Kabel nötig, falls es kein Standard-SATA ist.

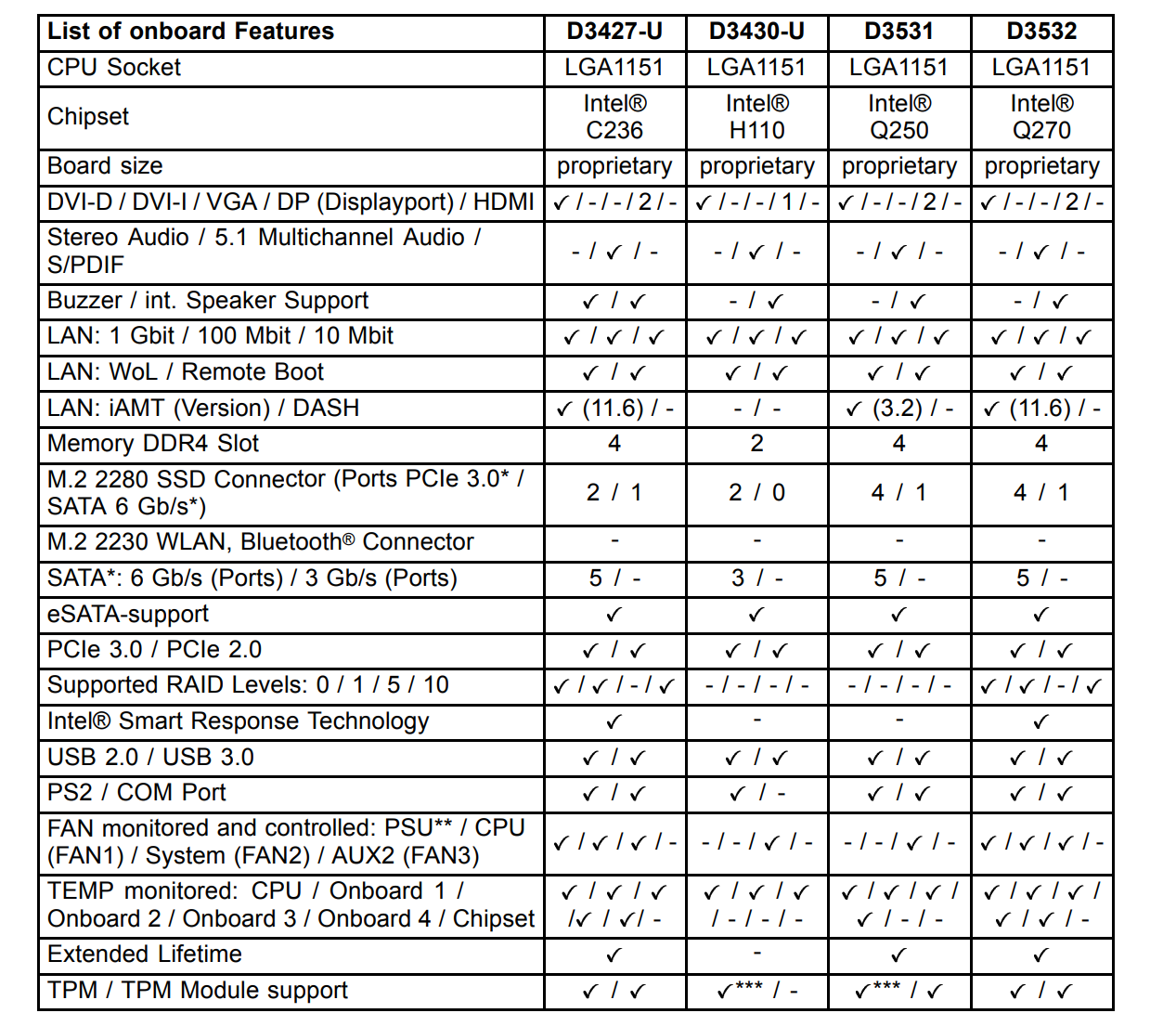

Nachtrag: Bitte genaues Untermodell nennen. Laut Handbuch gibt es teilweise massive Einschränkungen.



[Fujiyama]

Ist die SSD auch mit Strom versorgt? Es müssen immer zwei Kabel sein bei SATA.
Ggf ist auch das SATA Kabel kaputt, ggf. das andere vom DVD Laufwerk testweise verwenden.

@TorenAltair
Bist du sicher? Hab das beim Fujitsu D957 ist das meines wissen nicht der Fall



[gforce4711]

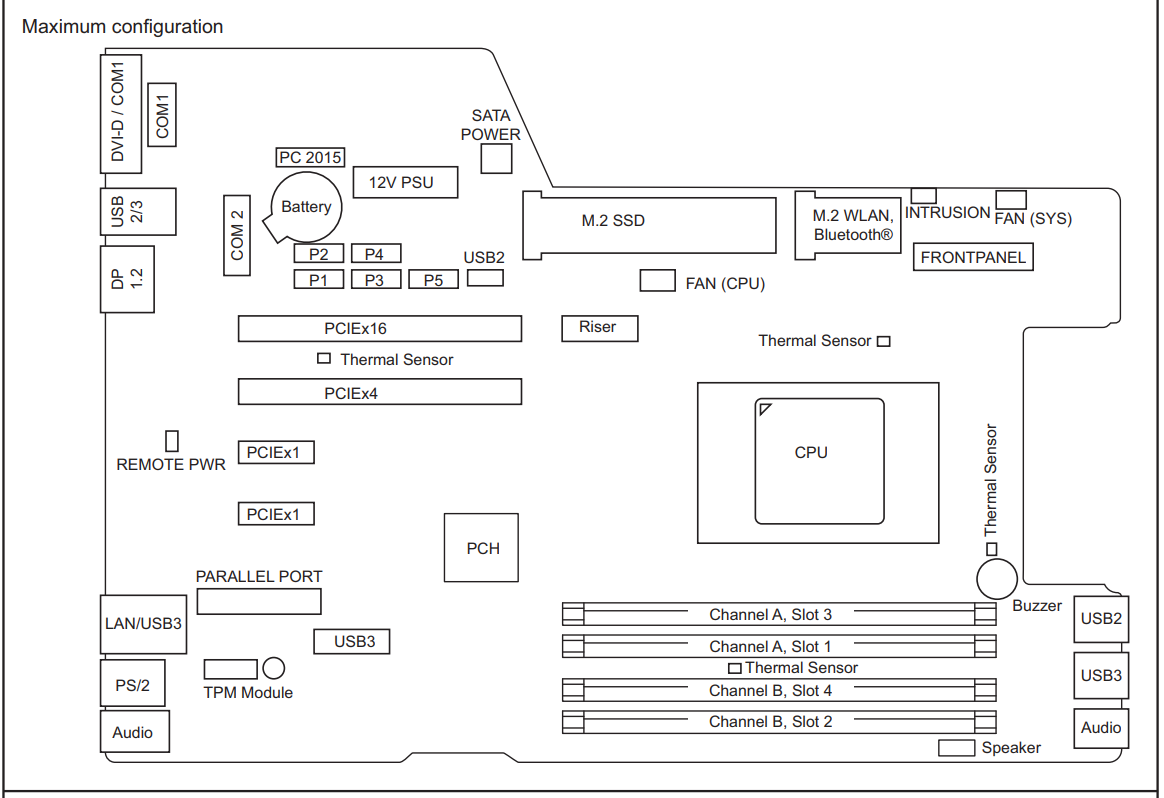

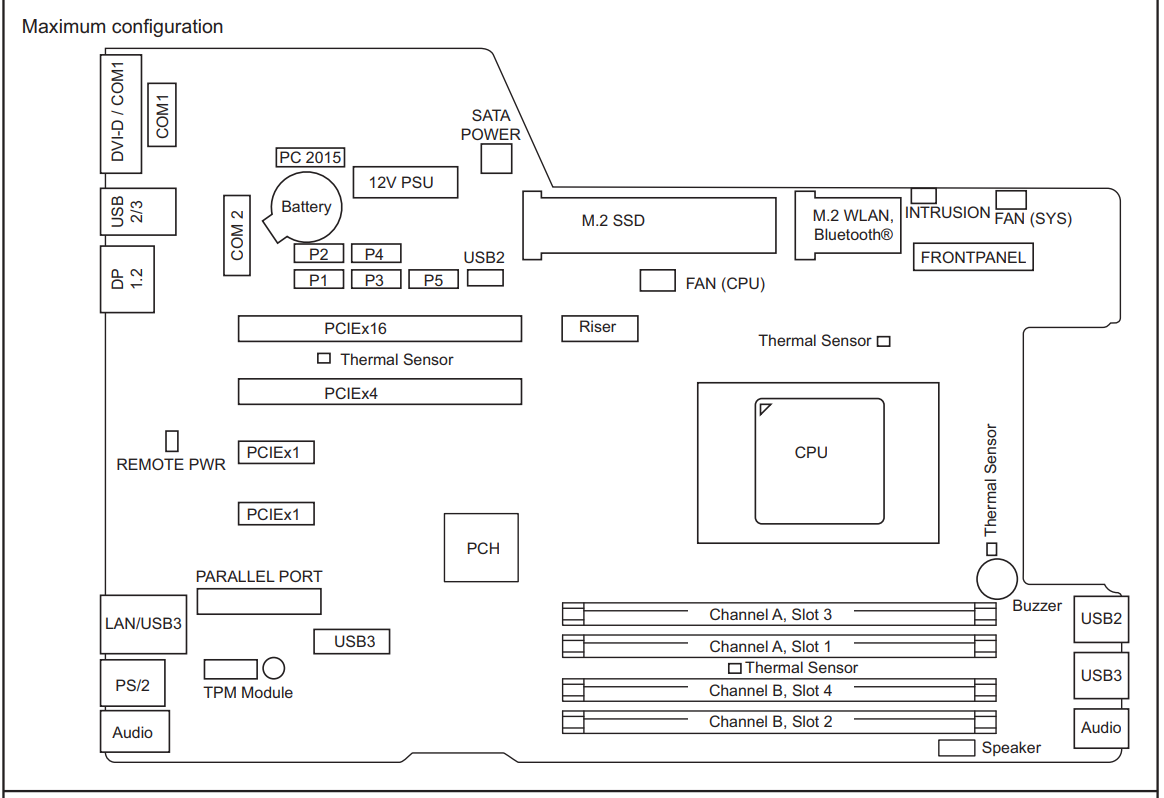

Neben der Strombuchse vom Board sollte eine quadratische 4-polige Buchse sein. Da müßte wohl ein Adapterkabel für die Stromversorgung der SATA-Geräte rein.



[dierose]

Ggf ist auch das SATA Kabel kaputt, ggf. das andere vom DVD Laufwerk testweise verwenden.

Beide Kabel sind neu, sollten also funktionieren.



[TorenAltair]

@Fujiyama Handbuch wäre hier: https://support.ts.fujitsu.com/indexdownload.asp?Softwareguid=b4ddf78c-9a41-411c-aa9c-32798231ca96



[dierose]

Da müßte wohl ein Adapterkabel für die Stromversorgung der SATA-Geräte rein.

Da ist ein Adapterkabel drin mit einem freien Anschluß, den ich verwendet habe.



[TorenAltair]

Kannst Du bitte Bilder machen? Also Board und Laufwerk.



[dierose]

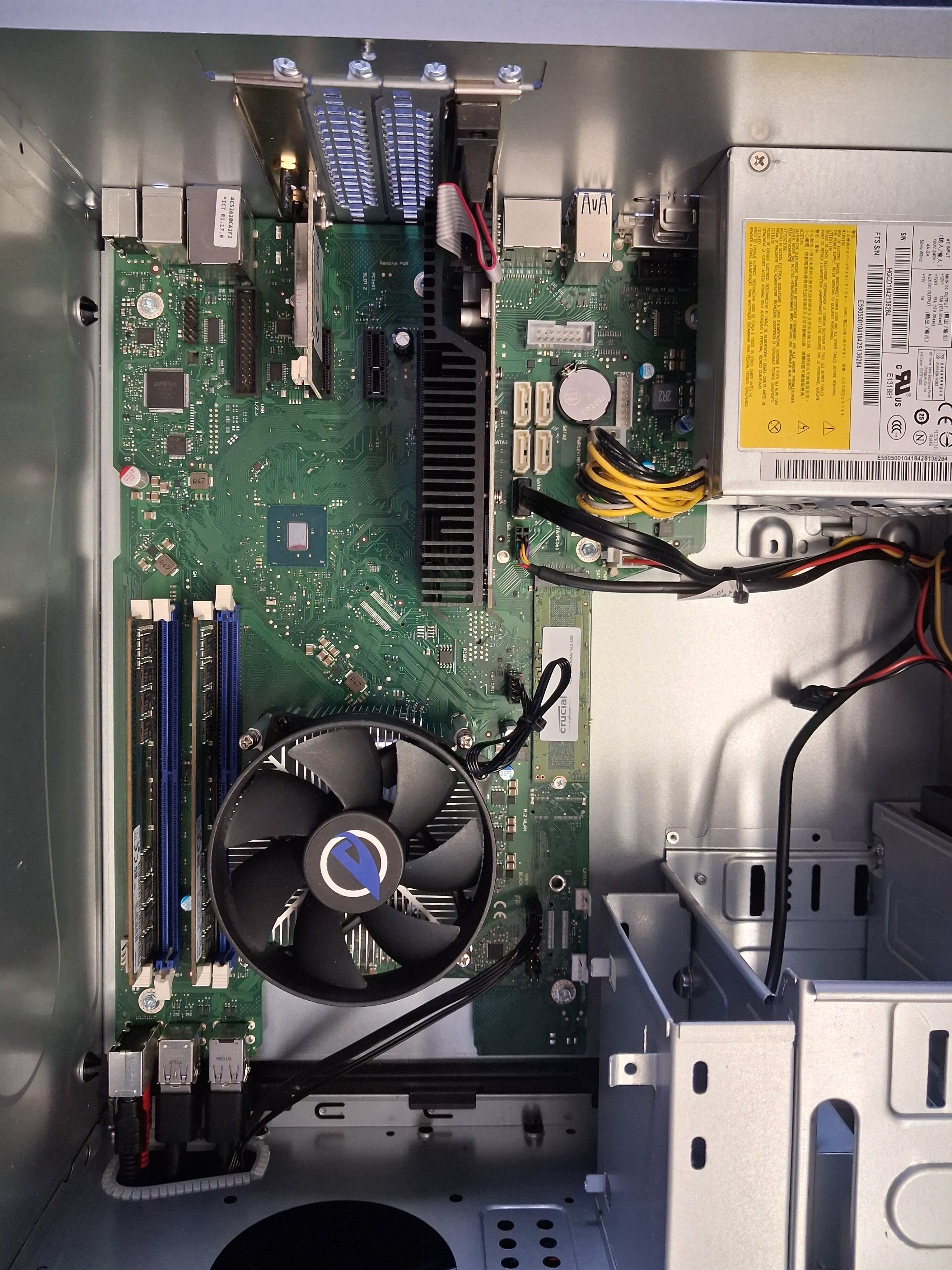

@TorenAltair Bitte schön. Vom LW kann ich gerade kein Bild machen

PS: Im BIOS wird die SATA SSD nicht erkannt.



[Ultra_Force]

an der SSD ist SATA Datenkabel (zum Mainboard) und SATA Stromkabel (zum Netzteil) angeschlossen?



[dierose]

Ja, sind beide angeschlossen.



[Ultra_Force]

Auf dem Bild ist aber laut deiner Beschreibung nur das DVD Laufwerk angeschlossen

PS: Im BIOS wird die SATA SSD nicht erkannt.



[redjack1000]

Ja, sind beide angeschlossen.

Zeige mal die angeschlossene SSD

Cu
redjack



[dierose]

Auf dem Bild fehlt die SATA SSD, ich kann sie im Moment nicht anschließen.

Ich muß jetzt auch weg, andere Pflichten brauchen mich.



[Fujiyama]

Dann schließe sie halt an das DVD Laufwerk an bzw an den Kabel die an das DVD Laufwerk hängen. Wenn das DVD Laufwerk bisher funktioniert wissen wir zumindest das Strom und Daten korrekt geliefert werden



[redjack1000]

ich kann sie im Moment nicht anschließen.

Warum nicht?

Cu
redjack



[EDV-Leiter]

Das "Not Installed" bei den SATA-Ports im BIOS sagt nur aus, daß kein Gerät daran erkannt wurde, ist also korrekt wenn nichts dran hängt. Es sagt nichts darüber aus, ob der Anschluß nicht vorhanden oder nicht funktionsfähig ist.



[JumpingCat]

Bitte schön

Da könnte man auch eine nvme mit einem 1x PCIe Adapter nehmen. Dürfte auch nicht langsamer als SATA sein.
