Mainboard fehlende Panels?

[Miku]

Hallo liebes Forum!

Mein kleiner Cousin hat sich ein neues Gehäuse geholt ( Kolink Observatory RGB ) und will sein altes gehäuse aus seinem Lenovo T530 ( Ryzen 5 3400g GTX 1650 ) damit ersetzen.

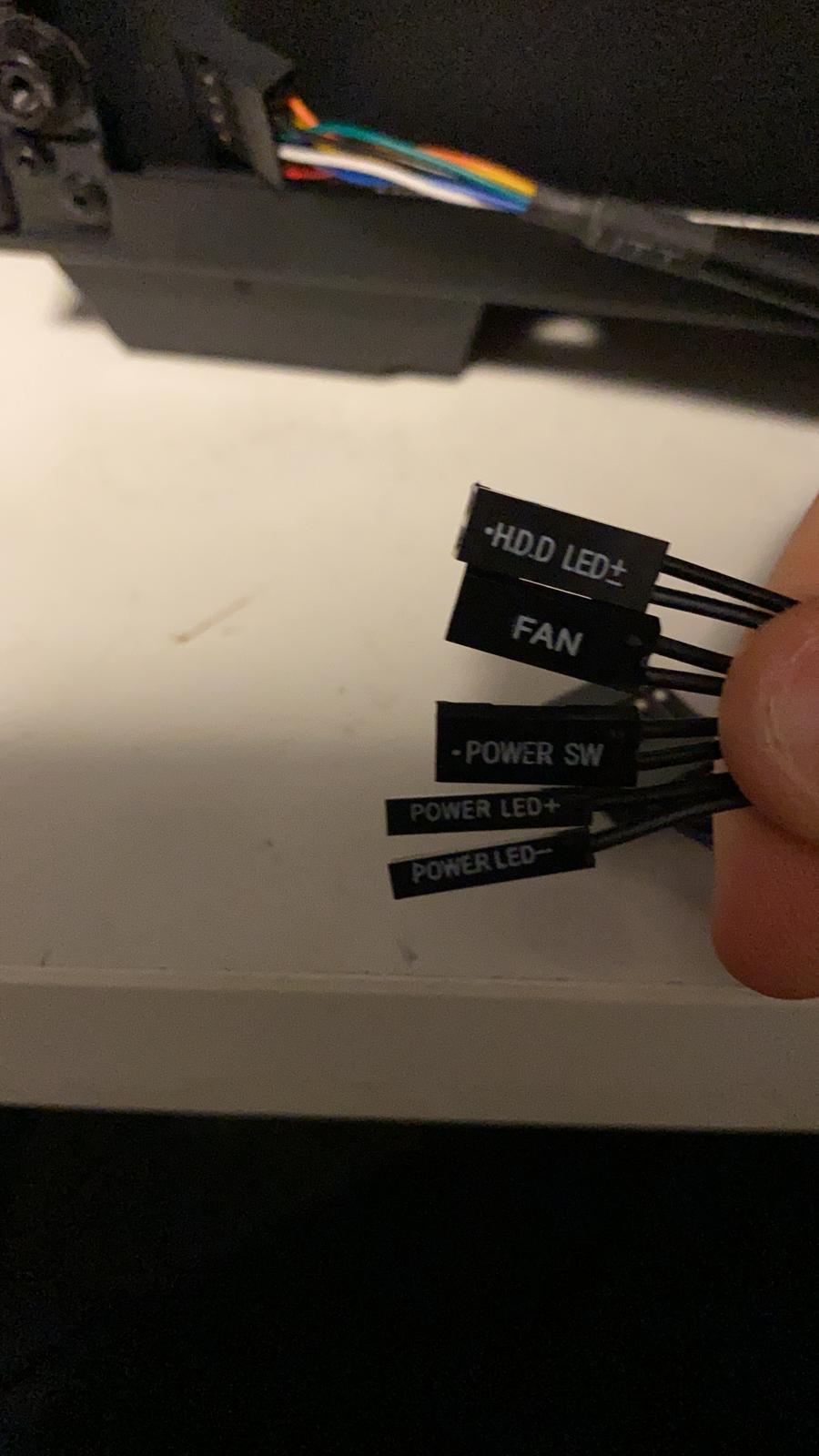

Nun hat er ein folgendes Problem, er findet kein Panel anschluss auf seinem Mainboard für die POWER SW, +HDD LED, POWERLED+ ect. Kabel.

Lenovo hat dies bezüglich leider kein Handbuch zum Mainboard.

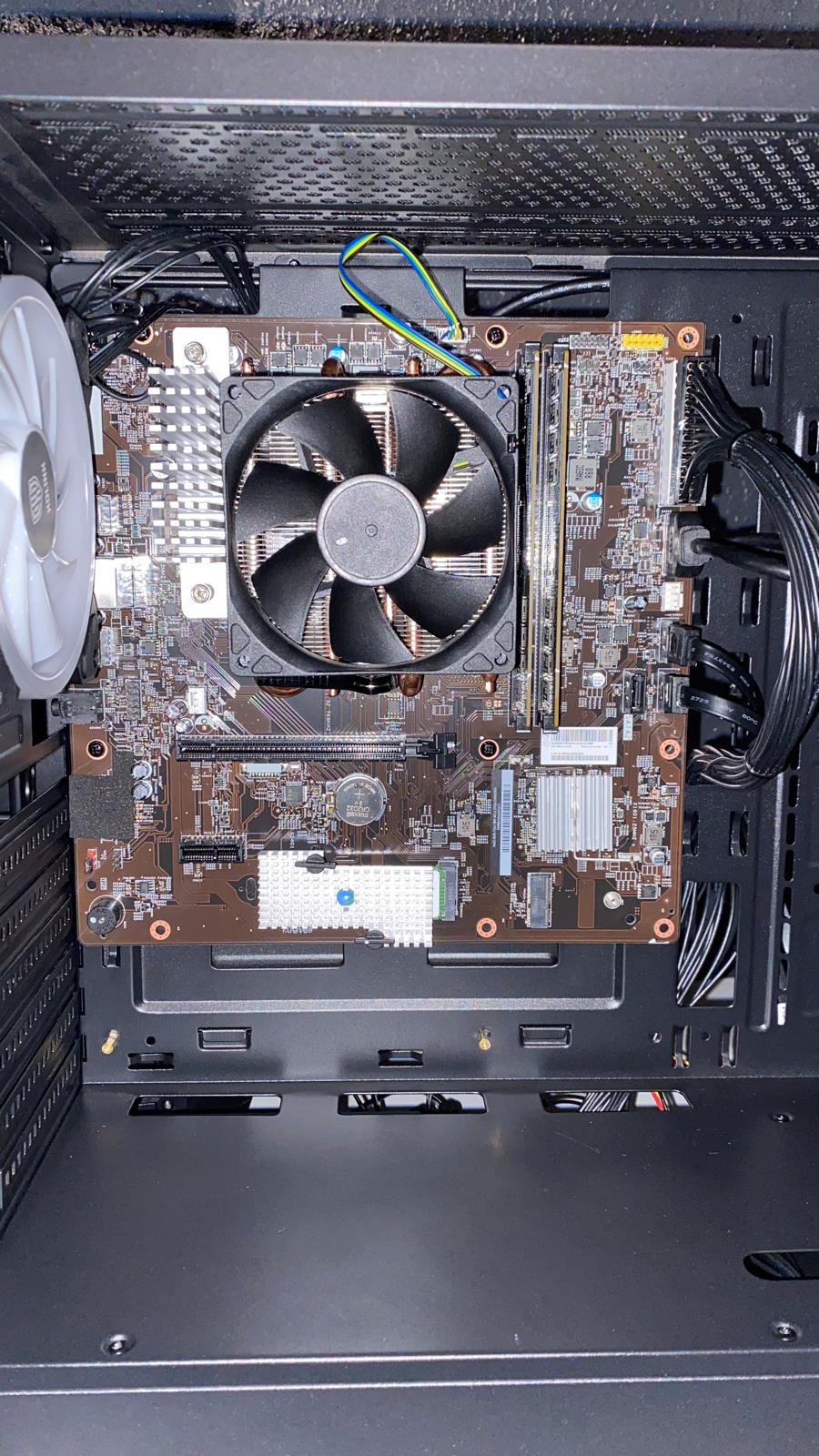

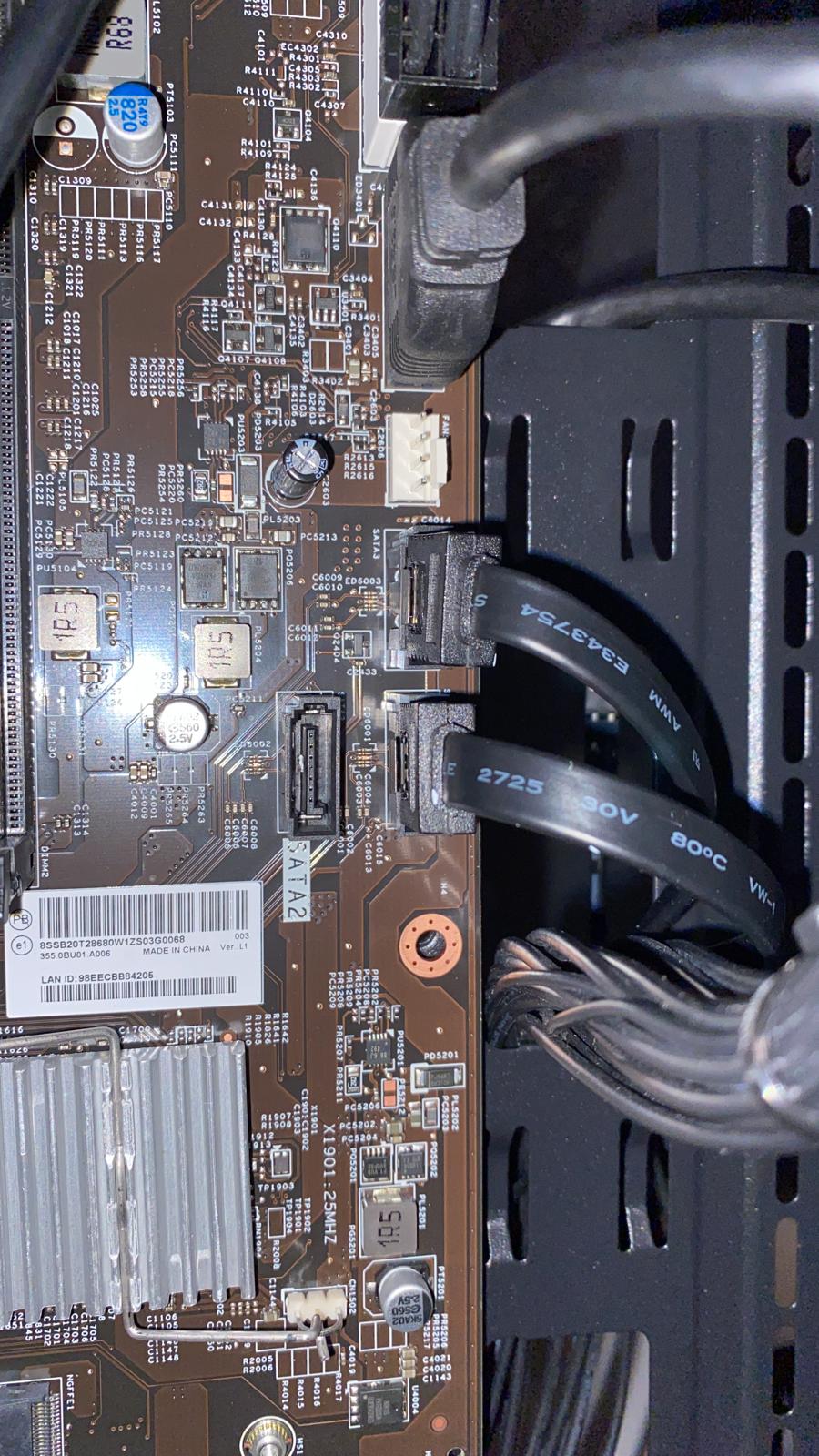

Ich habe hier ein paar Bilder vom Mainboard und die vorhandenen Anschlüsse, vielleicht kann jemand von euch was dazu sagen?



[BlubbsDE]



[Martin.H]

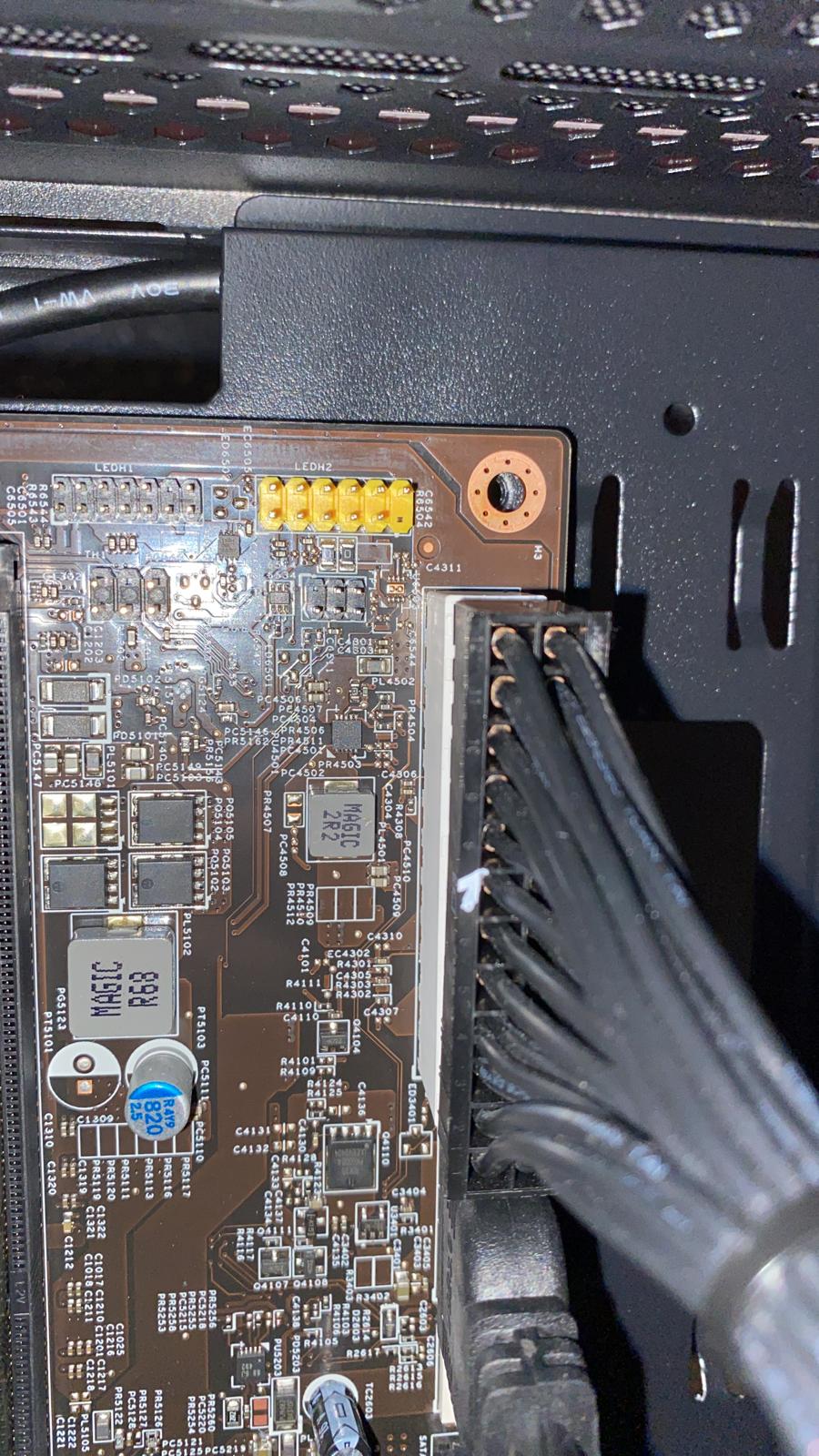

Bild 6, rechts unten?



[PERKELE]

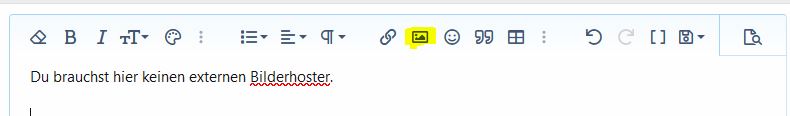

So wie @BlubbsDE in seinem Screenshot mitteilt, wäre es komfortabler und sicherer die Bilder direkt in das Forum hoch zu laden.

Es gibt viele (auch ich) die klicken nicht auf Fremdelinks.



[Miku]

Bild 6, rechts unten?

Whups, Bild 6 gehört zu einem alten PC von ihm, sorry! Ich nehms wieder raus

Ergänzung (17. Februar 2021)

So wie @BlubbsDE in seinem Screenshot mitteilt, wäre es komfortabler und sicherer die Bilder direkt in das Forum hoch zu laden.

Es gibt viele (auch ich) die klicken nicht auf Fremdelinks.

Au da war ich von einem anderen Forum was gewöhnt, tut mir leid!
Änder das mal eben um



[proserpinus]

Wo waren denn die Anschlusskabel des vorherigen Gehäuses angesteckt?



[PERKELE]

Danke fuer die Aenderung.

Es sieht so aus als wäre das Panel oben rechts neben dem Arbeitsspeicher.



[User007]

Hi...

Wie ist das denn im Lenovo-Gehäuse angeschlossen gewesen - evtl. mit einem Systemstecker?

Ansonsten: Was ist das für'n Header linksseitig auf dem Board vor der Klinken-Buchse?

Vllt. mal 'ne Nahaufnahme zeigen...



[Miku]

Wo waren denn die Anschlusskabel des vorherigen Gehäuses angesteckt?

So wie er es sagt, soll es davor garkeine geben haben. Zumindest nicht diese einzelnen kleinen Kabel.

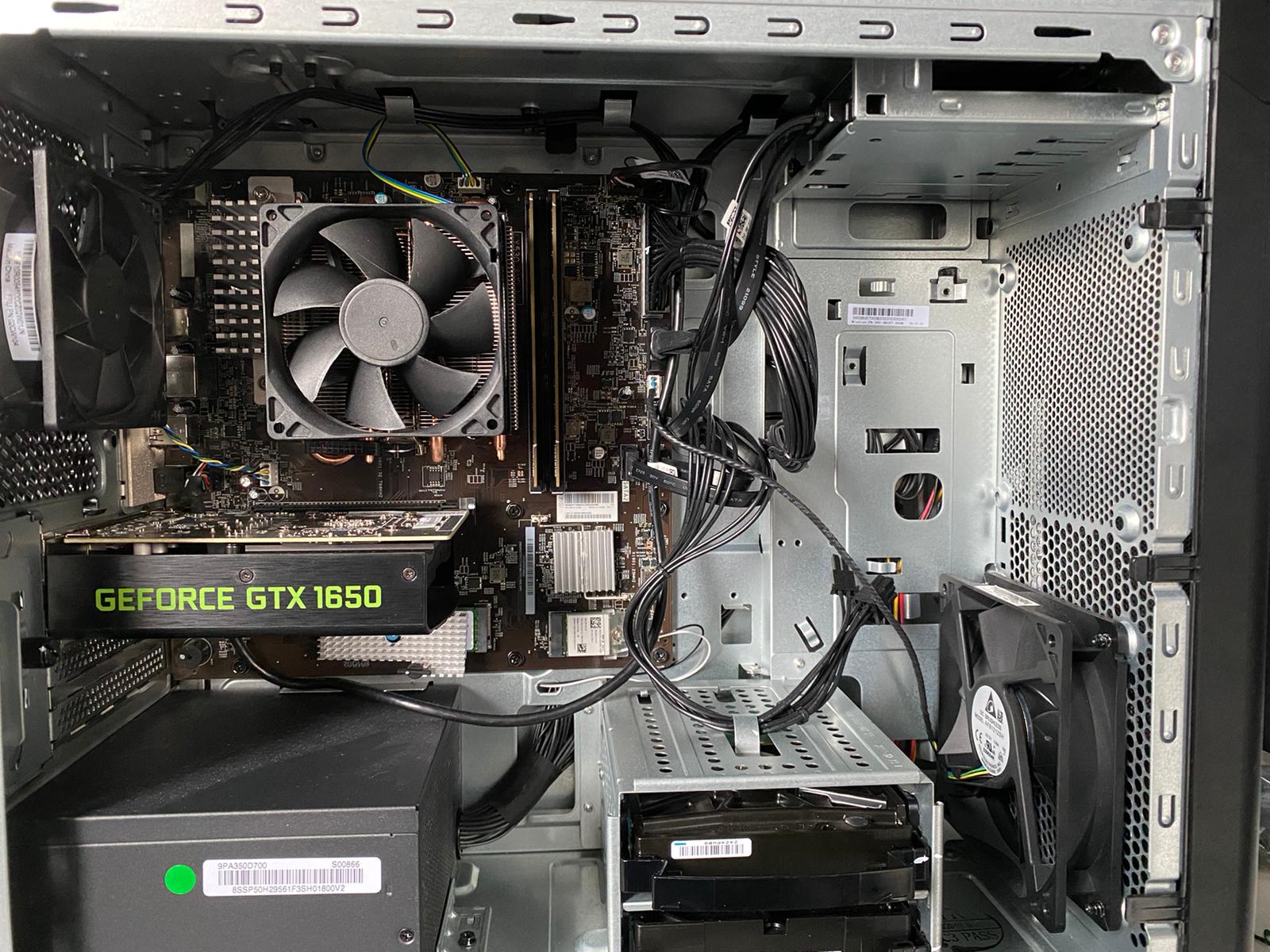

Hier nochmal ein Bild als es noch im alten Gehäuse angeschlossen war.



[PERKELE]

Hi...

Wie ist das denn im Lenovo-Gehäuse angeschlossen gewesen - evtl. mit einem Systemstecker?

Ansonsten: Was ist das für'n Header linksseitig auf dem Board vor der Klinken-Buchse?
Anhang anzeigen 1043509

Vllt. mal 'ne Nahaufnahme zeigen...

Er hat recht, da kommen die Kabel hin

Mach mal von dem Bereich eine Nahaufnahme.



[Trinoo]

Lenovo hat dies bezüglich leider kein Handbuch zum Mainboard.

Lenovo Modellreihe Legion T730/T530 BENUTZERHANDBUCH

Hardware Maintenance Manual

Legion Desktop PC T730/T530 Series



[proserpinus]

Ich glaub links kommt das Audio-Panel hin.



[Miku]

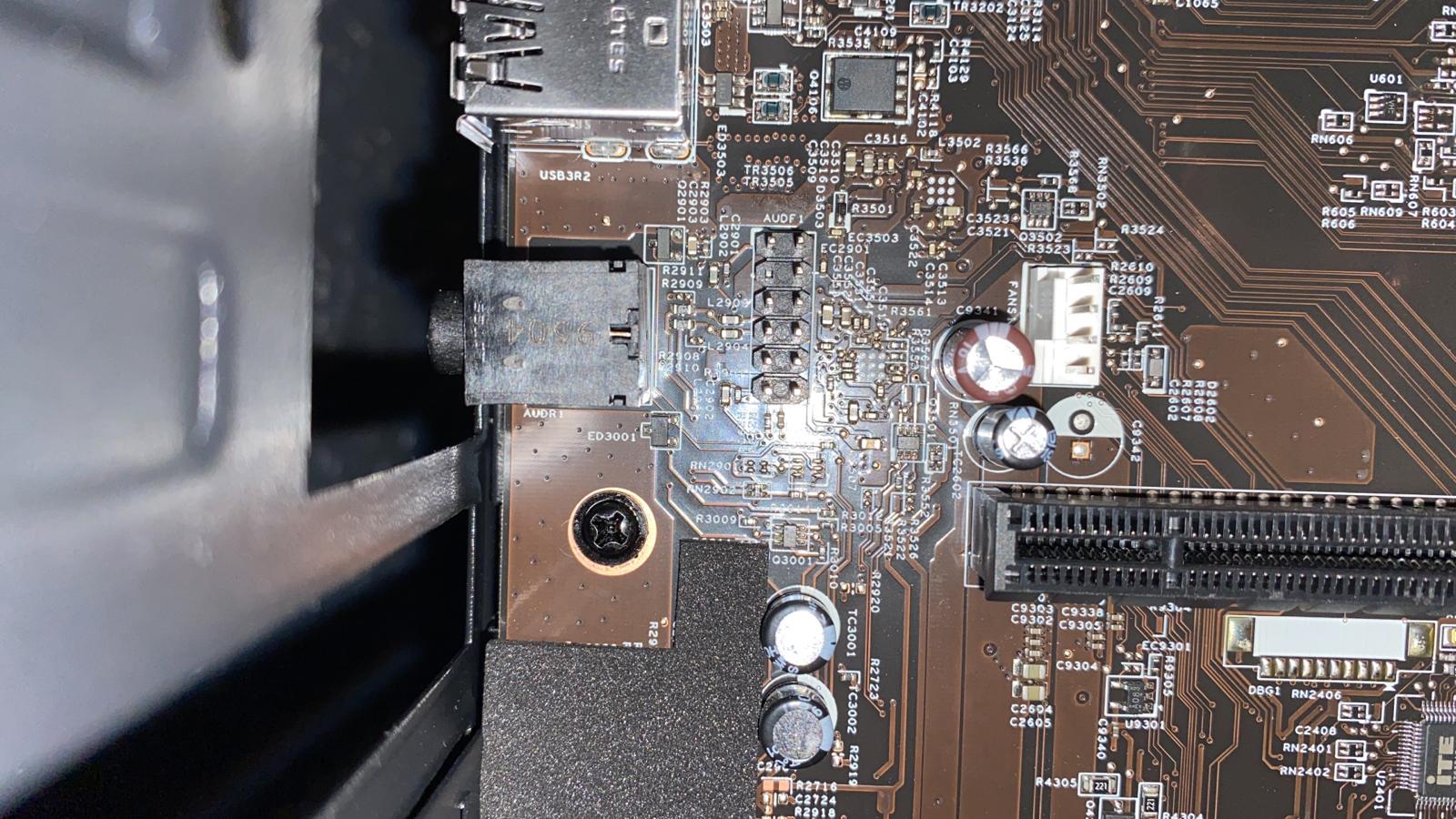

Hier ist die nahaufnahme.
Bis jetzt hatten wir dort das HD Audio Kabel rangemacht, weil es drauf gepasst hatte.



[PERKELE]

Ich glaub links kommt das Audio-Panel hin.

Stimmt, dann kommt auf dem gelben Panel, das Frontpanel hin und unter dem CPU FAN Anschluss der USB2 Anschluss.

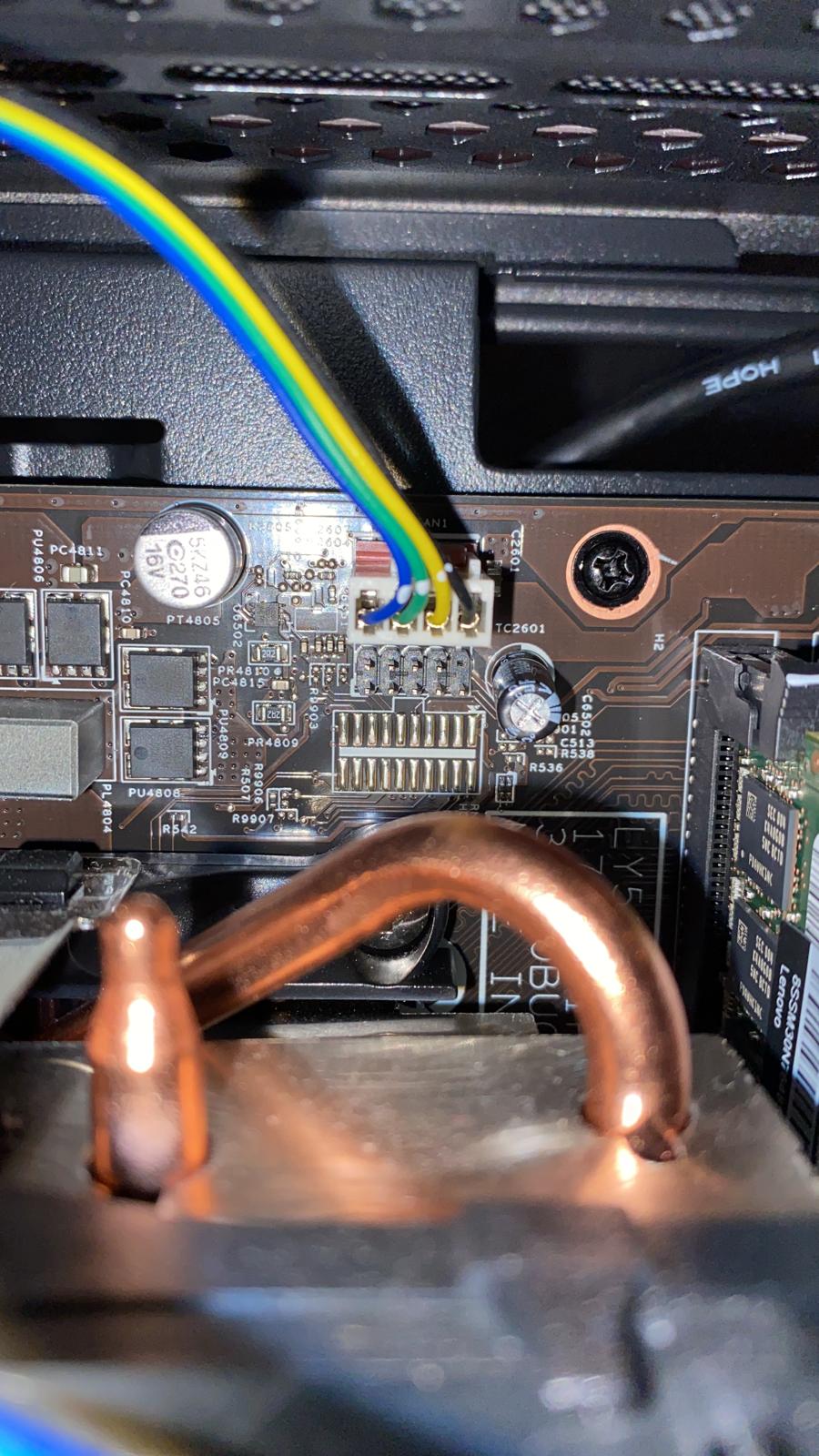

@Miku einmal eine Nahaufnahme oben rechts vom Arbeitsspeicher



[Miku]

Lenovo Modellreihe Legion T730/T530 BENUTZERHANDBUCH

Hardware Maintenance Manual

Legion Desktop PC T730/T530 Series

Ich nehms zurück, auf meinem Handy schient der zweite Link nie zu laden. Jetzt ist da doch um einiges mehr

Ergänzung (17. Februar 2021)

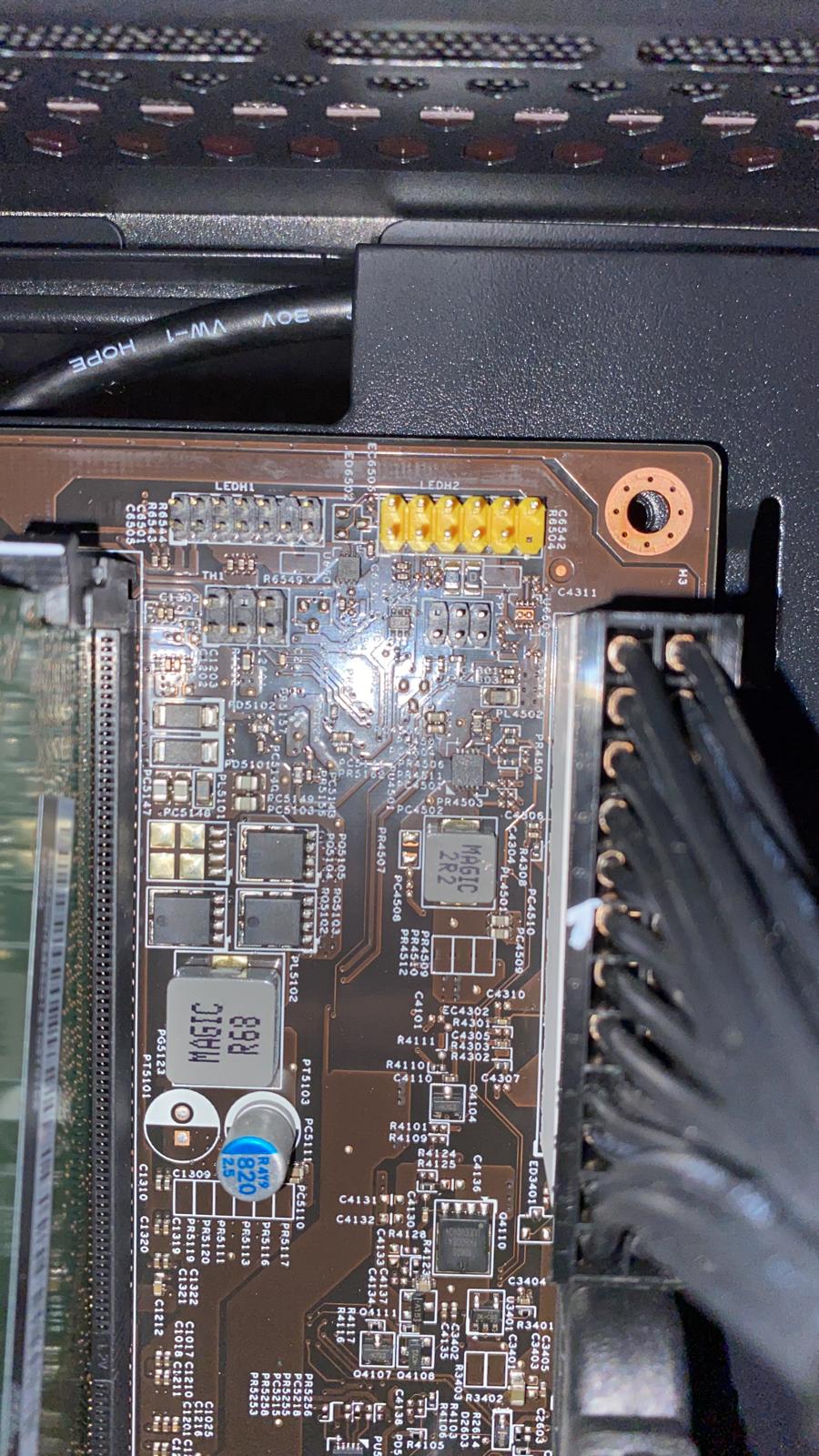

Ihr meint das hier mit oben rechts vom Arbeitsspeicher?



[User007]

Er hat recht, da kommen die Kabel hin

Nee, hab' ich nicht...lt. dem von @Trinoo verlinkten Handbuch (2. Link) ist das der FrontAudio-Connector.

Guckt mal auf das Schemabild auf Seite 24 - ich würd' dann eher auf 6+7 tippen... 🤔



[PERKELE]

Okay, nach erster Recherche scheint der Orange/Gelbe das Pin Out fuer das Audio gedöns zusein.

Dementsprechend ist der Comnector über der GraKa dein Header fuer die Buttons

Google Bildersuche

Widerspricht sich aber auch, weil ja über der GraKa der Comnector mit AUDxxx gekennzeichnet ist.



[mr.malcom]

Evtl der gelbe oben rechts (LEDH2), Aber was viel wichtiger ist, es scheinen nicht unter allen Befestigungsbohrungen im Board Abstandshalter zu sein.



[Miku]

Evtl der gelbe oben rechts (LEDH2), Aber was viel wichtiger ist, es scheinen nicht unter allen Befestigungsbohrungen im Board Abstandshalter zu sein.

Oh, was soll man da am besten anders machen? Danke für die bemerkung



[proserpinus]

Evtl der gelbe oben rechts (LEDH2), Aber was viel wichtiger ist, es scheinen nicht unter allen Befestigungsbohrungen im Board Abstandshalter zu sein.

Yup, ist mit Minimalmenge an Schrauben montiert, also 4 Stück. Sollte man als erstes ändern.
