Mainboard und andere Komponente verkabelung

[Offenbacher]

hallo, ich bin gerade am verzweifeln oO Ich habe grade keine ahnung mehr was ich alles wo hin verkabel muss! Kann mir bitte bitte jemand hier helfen??????
Ich habe das B150-HD3P Mainboard und die R9 390 Radeon (PCS) Grafikkarte eingebaut! Nun weiß ich nicht, welche stromkabel wohin müssen und wo die Kabel Fan A1,A2,A3 und Fan B1,B2, B3 am mainboard angeschlossen werden müssen und noch 2 undeffinierbare Kabel...

Vielleicht kann mir ja hier jemand helfen oO



[mugam]

Mann, sind das wieder viele Informationen.

Auch wenn du uns dein Gehäuse nicht verrätst würde ich mal vermuten, dass Fan A1,A2,A3 und Fan B1,B2, B3 zu einer Lüftersteuerung des Gehäuses gehören und überhaupt nicht am Motherboard angeschlossen werden, sondern daran Lüfter angeschlossen werden können.

Den 24pin ATX-Stromstecker und den 8pin CPU-Stromstecker solle man eigentlich zuordnen können, ansonsten hilft dir sicherlich das Motherboard-Handbuch sowie das Handbuch zum unbekannten Netzteil weiter.

Die Grafikkarte muss mit 1x 8-Pin PCIE und 1x 6-Pin PCIe-Stromkabel am Netzteil angeschlossen werdne.



[Offenbacher]

sorry Deep Silence 3

Das würde einiges erklären oO



[florian.]

mach Bilder!

oder schau Youtube videos



[AdoK]

Der PC - selbst bauen und einrichten dürfte wohl auch hilfreich sein. Da findet sich einiges an Infos, Links, Videoas, etc..



[mugam]

sorry Deep Silence 3

Das würde einiges erklären oO

Dann ist es eine Lüftersteuerung! Bei den DeepSilence-Gehäusen ist ein HANBUCH dabei, also RTFM ....



[Offenbacher]

ich habe das bequit 500 watt netzteil, was muss jetzt alles damit verbunden werden? (und pcle 0der drivers am netzteil) und ich habe noch 2 kabel: ein kleines wo drauf steht TKG 2510 (ganz schwach und 3 löcher) und ein größeres komisches wo TKG drauf steht



[DukeStylez]

auf den steckern steht die passende bezeichnung und im Handbuch steht wo es hingehört
oder mal auf youtube
https://www.youtube.com/watch?v=XmQ2DkLX0qo



[mugam]

Be quiet 500 Watt Netzteile gibt's einige ... ansonsten mach Fotos ....

Wie schon geschrieben, CPU-Strom 8pin, ATX-Strom 24pin,
Grafikkarte 1*8pin und 1*6pin muss verbunden werden.

Ansonsten benötigen noch die HDD, SSD, Optischen Laufwerke einen Stromanschlúss.



[Offenbacher]

Dann ist es eine Lüftersteuerung! Bei den DeepSilence-Gehäusen ist ein HANBUCH dabei, also RTFM ....

Da steht 0 drin, schon gelesen



[mugam]

Also in meinen Nanoxia-Anleitungen steht das alles drin.



[Deathangel008]

in den handbüchern der DS-gehäuse steht genau drin, was man mit den FAN A1/A2/A3 B1/B2/B3 zu machen hat und wie die lüftersteuerung ans NT angeschlossen wird, also bitte!

ansonsten: etwas eigeninitiative schadet nie, es gibt unmengen anleitungen und videos zu dem thema im netz.

edit: ach ja, "das bequit 500 watt netzteil". sehr aufschlussreich



[Offenbacher]

bei mir war da nur ein kleiner zettel mit 2 seiten

Ergänzung (24. März 2016)

Zitat entfernt

Straight power 10 , be Quit 500 watt



[mugam]

Dann lad dir halt hier von der Nanoxia-Homepage das passende Hanbuch ....

http://nanoxia-world.com/media/pdf/DS3_manual_german.pdf



[Offenbacher]

http://img4web.com/g/G47Y2
Da sind die Bilder, vielleicht weiß jetzt jemand mehr...



[AdoK]

Siehe bereits verlinktes Handbuch als .pdf



[mugam]

Auf dem ersten Bild ist der Molex-Stromanschluß der Lüftersteuerung zu sehen -> siehe Handbuch.
Der kleine Stecker auf dem ersten Bild ist der Stromanschluß von einem Lüfter.

Bilder 2 und 3 stellen die Fan A1,A2,A3 und Fan B1,B2, B3-Anschlüsse dar, dass es sich daran um Lüfteranschlüsse der Lüftersteuerung handelt wurde schon mehrfach genannt.

Auf den Kabel in Bild 4 steht ja sogar drauf wozu sie sind.
z.B. S-ATA = Stromanschluß für Festplatte, SSD oder opt. Laufwerk mit SATA-Stromanschluß.



[Offenbacher]

Danke!!

Ergänzung (24. März 2016)

Bild 1, wo muss ich die Stecker einstecken?



[#.kFk]

An den passenden 4Poligen Molex Stecker vom Netzteil kommend. Die A/B Stecker an die Lüfter.....

mfg



[mugam]

Den kleinen Lüfterstecker aus Bild 1 entweder an einen Lüfteranschluß vom Motherboard oder an A1,A2,A3,B1,B2,B3 der Lüftersteuerung, wobei wenn an der Lüftersteuerung ein Lüfter angeschlossen wird natürlich der Molex-Stromanschluß aus Bild1 verbunden sein muss.

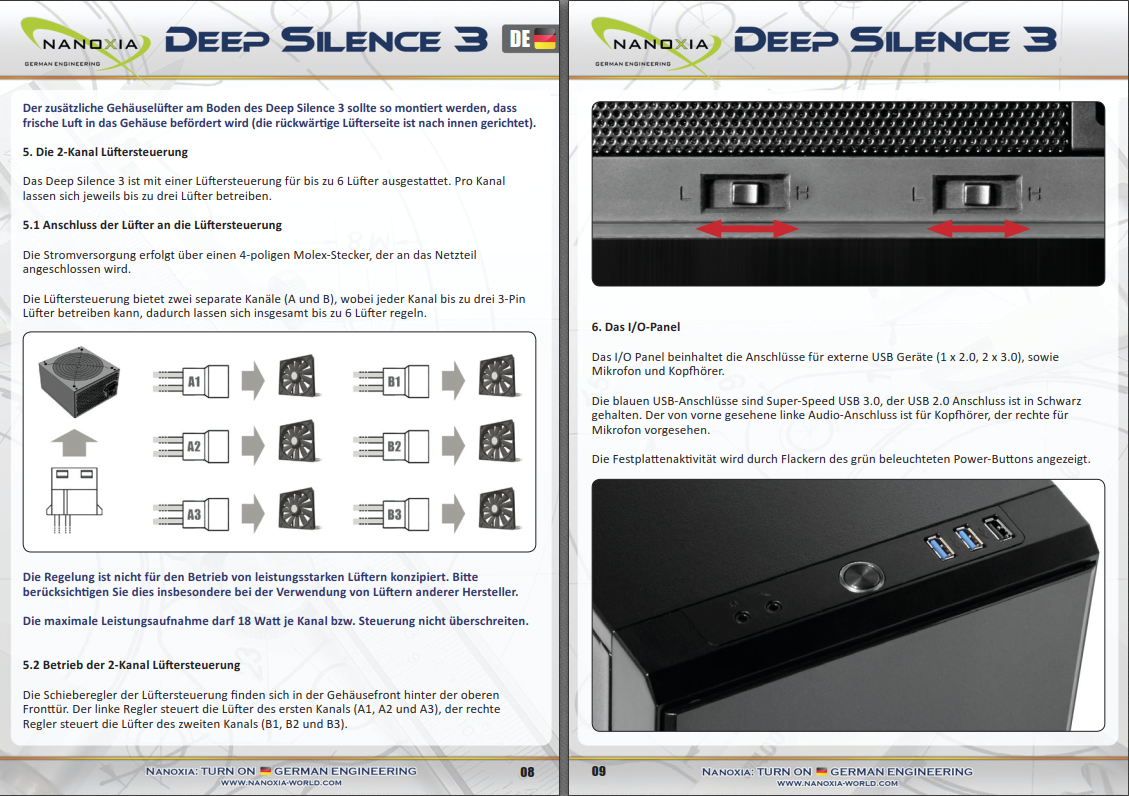

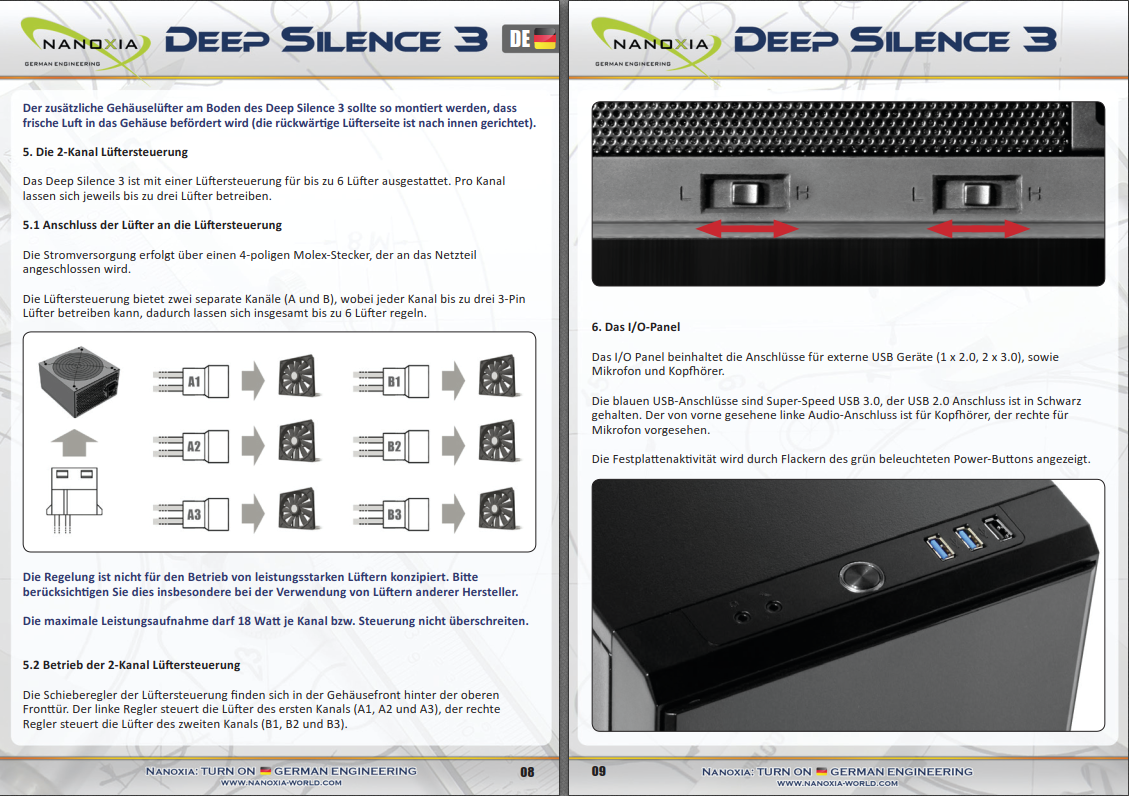

Und mal das Bild aus #16 anschauen, da sieht man die Sache mit der Lüftersteuerung ...
