MSI B450 Tomahawk MAX mit be quiet pure base 500dx nicht kompatibel?

[kicker123]

Hallo liebe Community,

ich habe gestern mein neues Gehäuse bekommen: be quiet pure base 500dx.
Leider musste ich feststellen, dass dieses nicht mit meinem Mainboard zusammen passt (Auf das RGB und den USB-C Anschluss bezogen): MSI B450 Tomahawk MAX.

Nun meine Frage: Soll ich jetzt extra wegen RGB ein neues Mainboard kaufen? Oder gibt es irgendwelche Adapter oder sonstiges.
Außerdem kommt es mir so vor, als würde ein Gehäuselüfter ab und an kurz hochdrehen und dann wieder runterfahren.
Wo schließe ich die Gehäuselüfter an? Habe meine CPU eben am CPU-Fan1 angeschlossen und den Rest einfach irgendwohin...

Muss dazu sagen, dass ich leider kein so Experte bin in dem Gebiet.

Danke für die Hilfe

LG



[Hauro]

Leider musste ich feststellen, dass dieses nicht mit meinem Mainboard zusammen passt:

Auf die RGB-Steuerung bezogen?

Wo schließe ich die Gehäuselüfter an? Habe meine CPU eben am CPU-Fan1 angeschlossen und den Rest einfach irgendwohin...

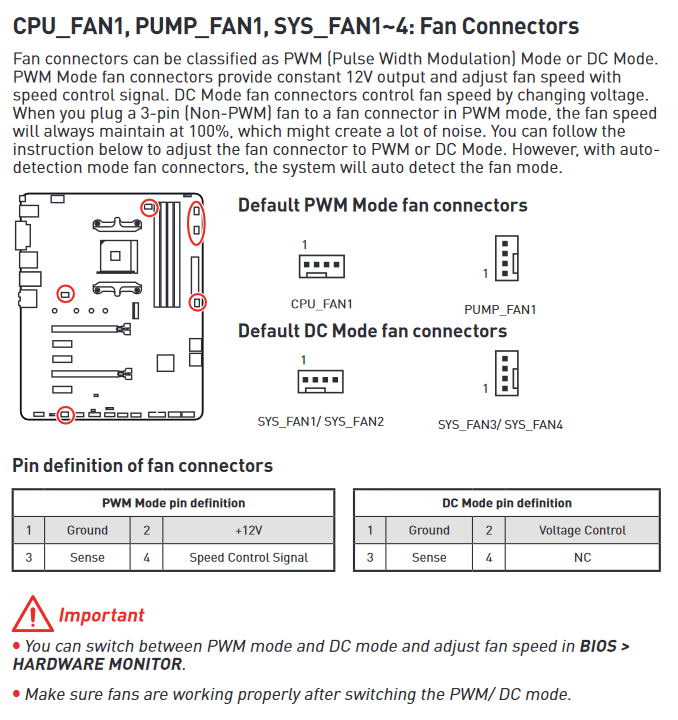

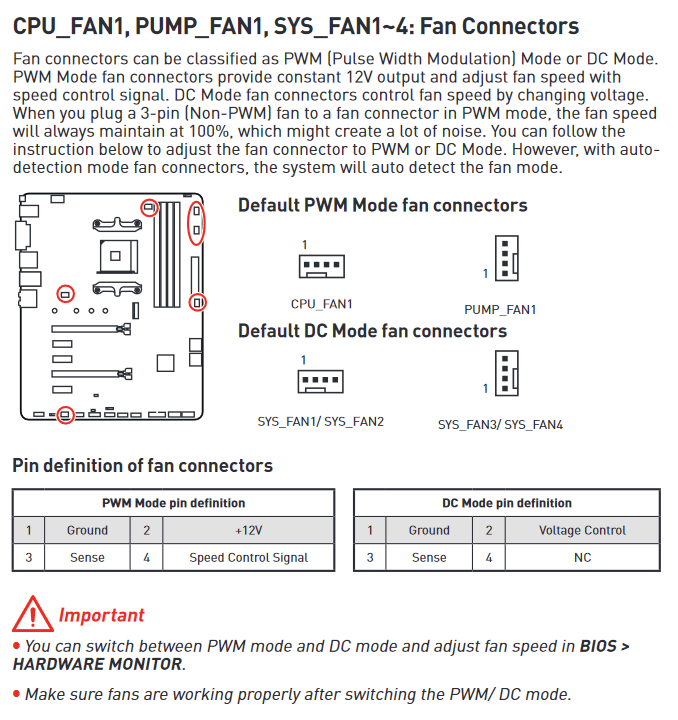

MSI B450 TOMAHAWK MAX Manual

Am SYS_FAN1 ... SYS_FAN 4.


Die Lüftersteuerung im UEFI angepasst?

Außerdem kommt es mir so vor, als würde ein Gehäuselüfter ab und an kurz hochdrehen und dann wieder runterfahren.

Welche Quelle CPU. System, MOS, PCH wurde ausgewählt?



[wahli]

Board passt rein.



[Captain Mumpitz]

Leider musste ich feststellen, dass dieses nicht mit meinem Mainboard zusammen passt

Bitte erkläre, wo das nicht zusammenpassen sollte. Notfalls mit aussagekräftigen Bildern.

Jedes ATX und mATX Brett passt in das 500DX. Es kann höchstens sein, dass das I/O Shield mit dem Lüfter am Heck kollidiert, was ein zu beseitigendes Problem wäre.
Abgesehen davon passt das mit absoluter Garantie.



[kicker123]

Auf die RGB-Steuerung bezogen?

Ja, genau

Die Lüftersteuerung im UEFI angepasst?

Nein, wie mache ich das denn?

Ergänzung (31. Dezember 2020)

Bitte erkläre, wo das nicht zusammenpassen sollte. Notfalls mit aussagekräftigen Bildern.

Jedes ATX und mATX Brett passt in das 500DX. Es kann höchstens sein, dass das I/O Shield mit dem Lüfter am Heck kollidiert, was ein zu beseitigendes Problem wäre.
Abgesehen davon passt das mit absoluter Garantie.

War falsch ausgedrückt... ich meinte Damit auf das RGB und auf den USB C Steckplatz bezogen



[MadMax_87]

Hallo liebe Community,

ich habe gestern mein neues Gehäuse bekommen: be quiet pure base 500dx.
Leider musste ich feststellen, dass dieses nicht mit meinem Mainboard zusammen passt: MSI B450 Tomahawk MAX.

Nun meine Frage: Soll ich jetzt extra wegen RGB ein neues Mainboard kaufen? Oder gibt es irgendwelche Adapter oder sonstiges.
Außerdem kommt es mir so vor, als würde ein Gehäuselüfter ab und an kurz hochdrehen und dann wieder runterfahren.
Wo schließe ich die Gehäuselüfter an? Habe meine CPU eben am CPU-Fan1 angeschlossen und den Rest einfach irgendwohin...

Muss dazu sagen, dass ich leider kein so Experte bin in dem Gebiet.

Danke für die Hilfe

LG

Tip Fürs Leben:

Wenn man keine Ahnung hat einfach mal ins HANDBUCH schauen!
In beiden steht, wie du was verkabeln musst!



[Hauro]

Nein, wie mache ich das denn?

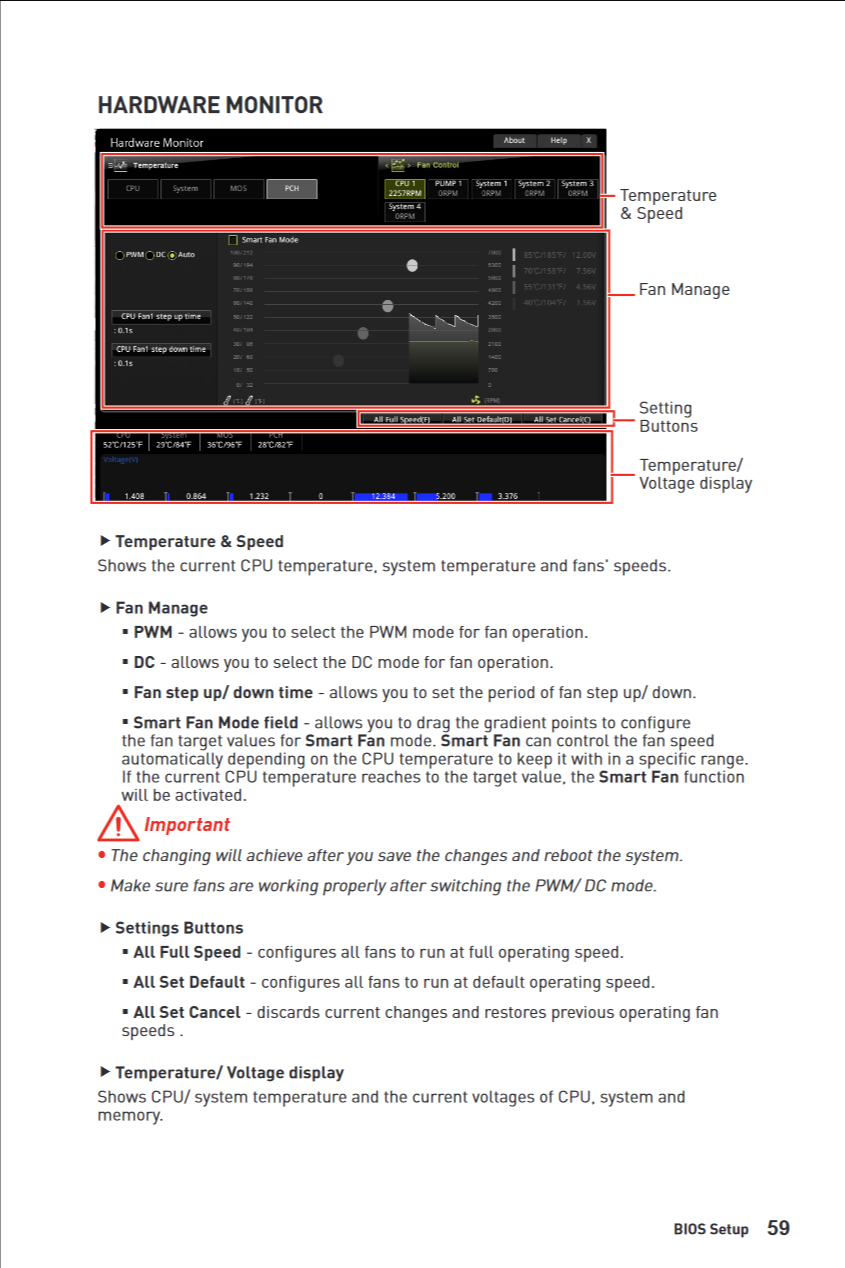

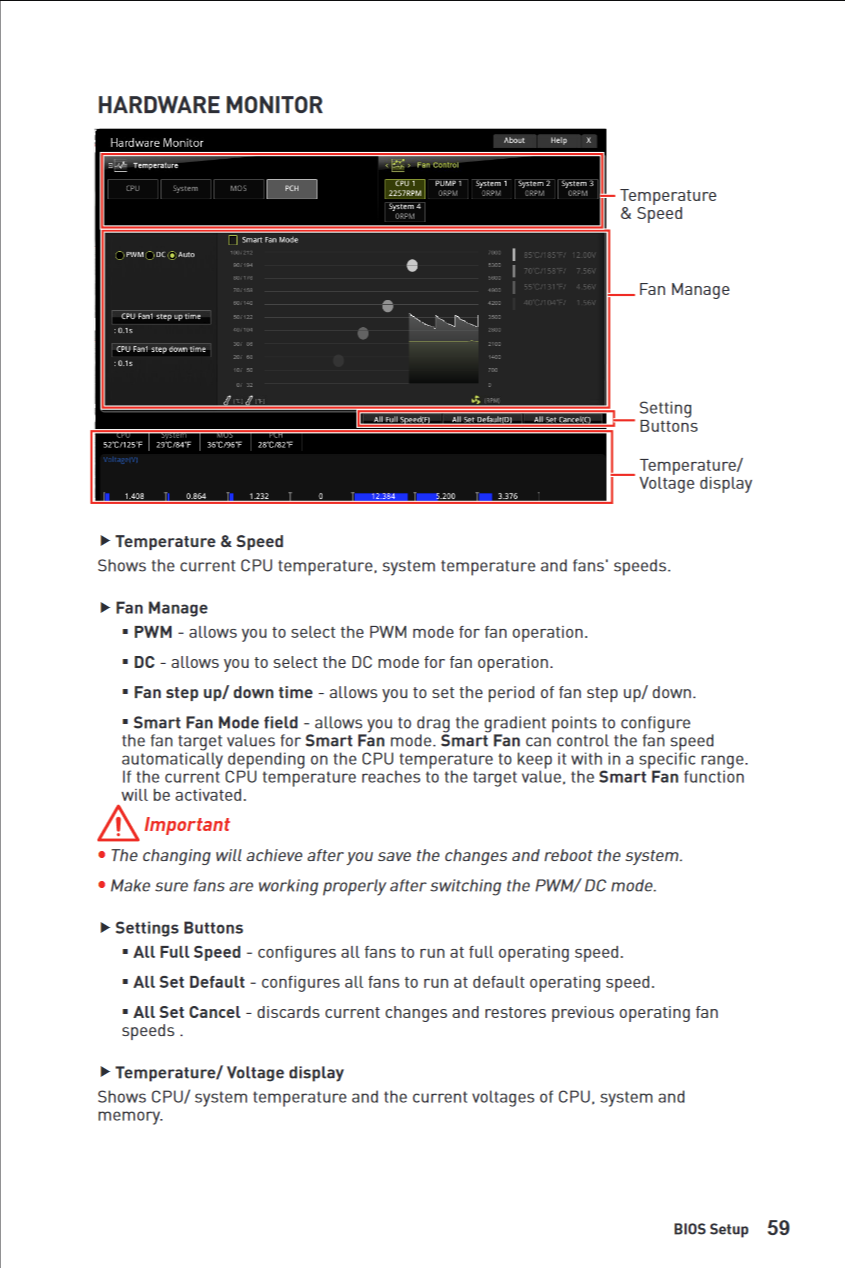

Im UEFI unter HARDWARE MONITOR. Habe das Manual verlinkt und Screenshots der Seiten eingefügt.



[Captain Mumpitz]

Wo schließe ich die Gehäuselüfter an? Habe meine CPU eben am CPU-Fan1 angeschlossen und den Rest einfach irgendwohin...

Dafür gibt's ein Handbuch. Für irgendwas packt es der Hersteller doch ein?!

Da drin steht, wo du die Gehäuselüfter anschliesst. Und auch, wohin der RGB Header sollte.
Und im Handbuch des 500DX steht, wie du das RGB des Gehäuses zum laufen kriegst.



[Jonas5]

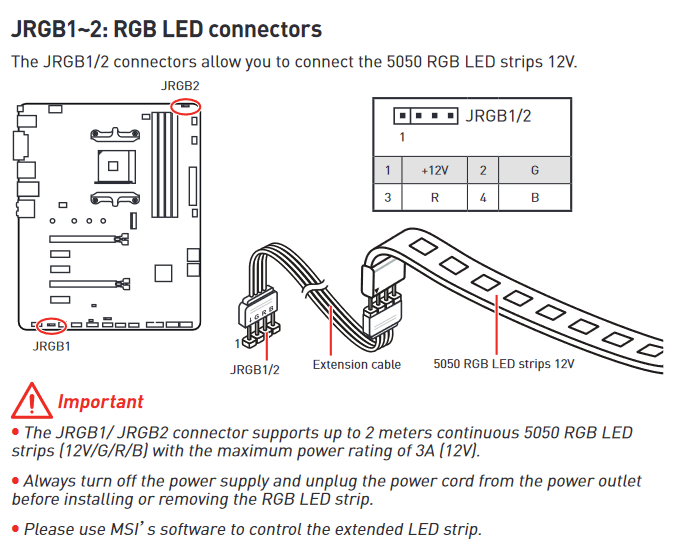

In Bezug af RGB liegst du da absolut richtig. Das MSI B450 Tomahawk hat 2x 4-Pin RGB (+12V/G/R/B, max. 3A) und du braucht aber einen 3-Pin-Header für das Pure Base 500DX. Das wird also nicht passen da dein Mainboard einen solchen Anschluss nicht hat.



[kicker123]

Tip Fürs Leben:

Wenn man keine Ahnung hat einfach mal ins HANDBUCH schauen!
In beiden steht, wie du was verkabeln musst!

Bringt mir auch nichts, wenn es auf meinem Mainboard kein Steckplatz für den 3 -Pin Stecker des Gehäuses gibt.

Im UEFI unter HARDWARE MONITOR. Habe das Manual verlinkt und Screenshots der Seiten eingefügt.

Danke dir, werde ich machen.

Dafür gibt's ein Handbuch. Für irgendwas packt es der Hersteller doch ein?!

Da drin steht, wo du die Gehäuselüfter anschliesst. Und auch, wohin der RGB Header sollte.
Und im Handbuch des 500DX steht, wie du das RGB des Gehäuses zum laufen kriegst.

Es fehlt der Steckplatz für das RGB. Das eine konnte ich an SATA - Anschließen aber den 3 Pin Stecker eben nicht, da ich nur 4 Pin für RGB habe. Gibt es dafür einen Adapter?



[MadMax_87]

Sieht der so aus wie im Handbuch?

sprich, ist da ein Stopfen zwischen den 2 Löchern und dem einen?!



[kicker123]

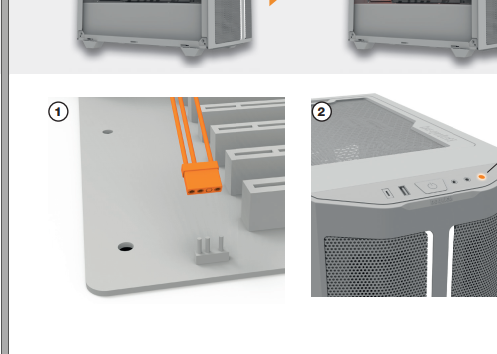

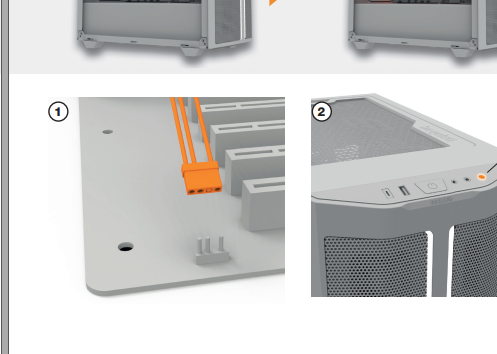

Sieht der so aus wie im Handbuch?
Anhang anzeigen 1018525

Ja, genau das ist der. So ein Anschluss habe ich eben nicht sondern wie gesagt nur 2x 4 Pins.



[CyrionX]

Nein, da einmal analog und einmal digital.
Und @ die anderen, es war klar ersichtlich dass er sich aufs RGB bezogen hat. Dass es mehrere Standards gibt muss man dazu aber erst wissen.
Dasselbe Problem hatte ich mit dem dx500 und einem strix 450B.
Dir bleibt höchstens eine uberteuerte dritt RGB steuerungslösung.
Oder umtausch des MBs



[kicker123]

Nein, da einmal analog und einmal digital.
Und @ die anderen, es war klar ersichtlich dass er sich aufs RGB bezogen. Dass es mehrere Standards gibt muss man dazu aber erst wissen.
Dasselbe Problem hatte ich mit dem dx500 und einem strix 450B.
Dir bleibt höchstens eine uberteuerte dritt RGB steuerungslösung.
Oder umtausch des MBs

Hmm, Schade dann muss ich entweder auf RGB und USB-C Anschluss verzichten, oder eben das Mainboard wechseln.

Zum Thema Gehäuselüfter wie stelle ich das denn Optimal ein?



[MadMax_87]

RBG kannst du dadurch "nur" am Gehäuse selbst steuern, und USB-C (als internen Stecker) hat den Board nicht...



[Hauro]

Ja, genau

Das Mainboard hat


Jetzt wird es schwieriger, da be quiet! keine Angabe macht. Hier hilft ComputerBase und Igor'sLAB

RGB-LED-Plattformen im Test: Aura, RGB Fusion, Mystic Light und iCUE im Vergleich | ComputerBase

Wer es gern bunt treibt: der ultimative RGB-Guide für alle, die nach einer Erleuchtung suchen | Igor'sLAB

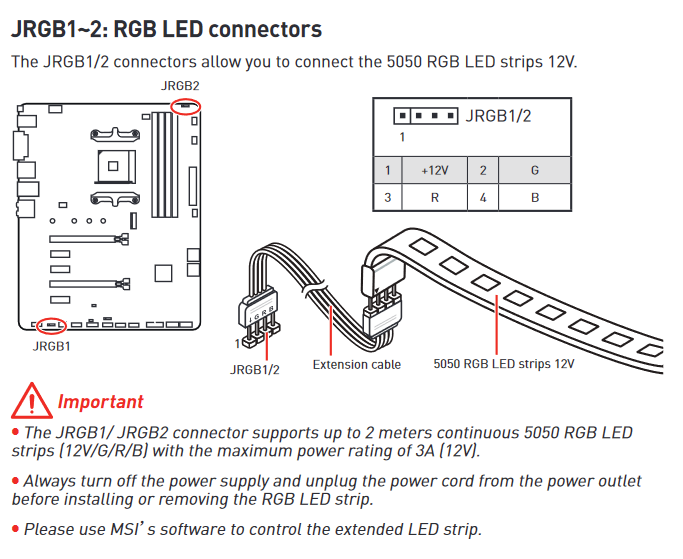

Das Mainboard hat einen

und das Gehäuse einen

Sie sind nicht Kompatibel. be quiet! müsste, wie andere Hersteller, berücksichtigen, dass es zwei Varianten gibt.

Am besten die oben verlinkten Artikel lesen.

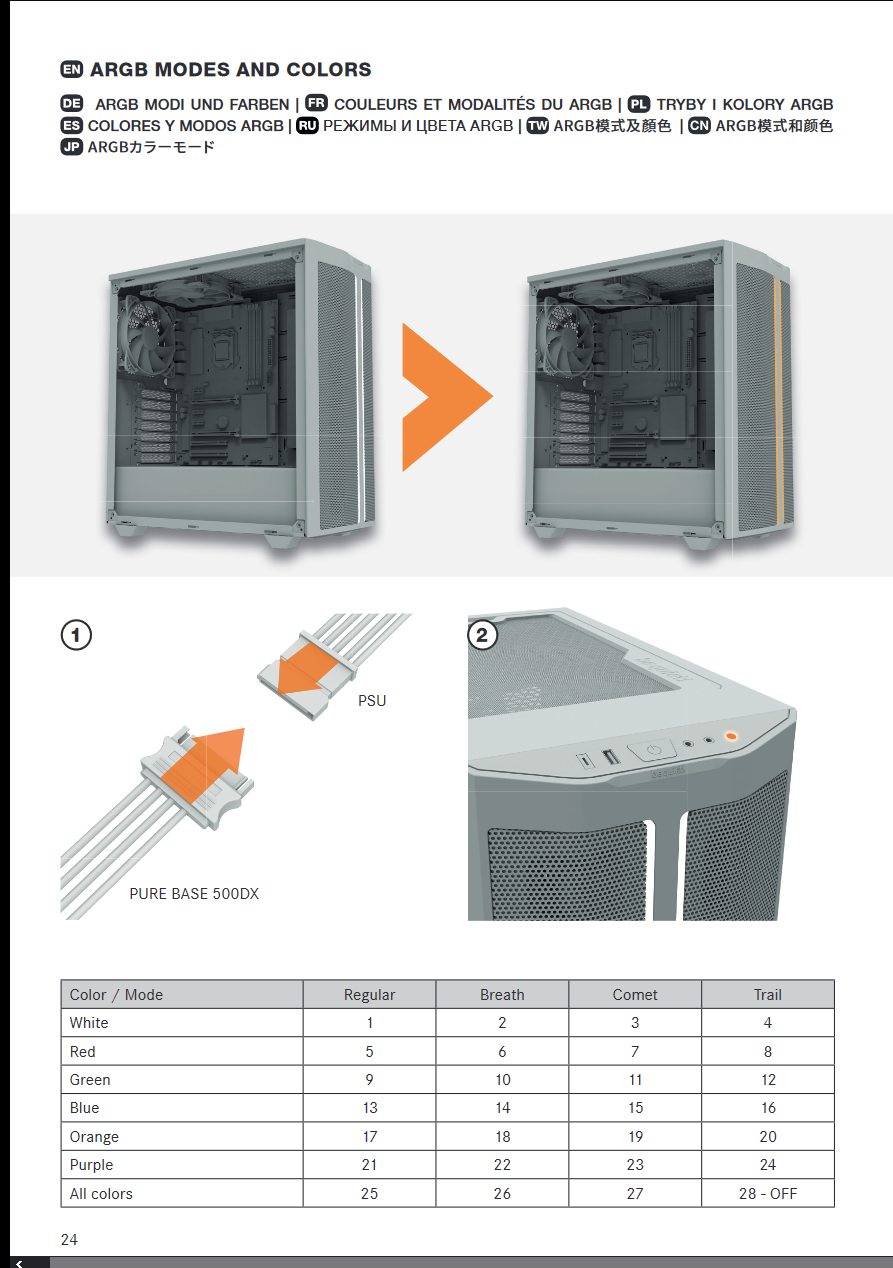

Das Gehäuse selber bietet



[kicker123]

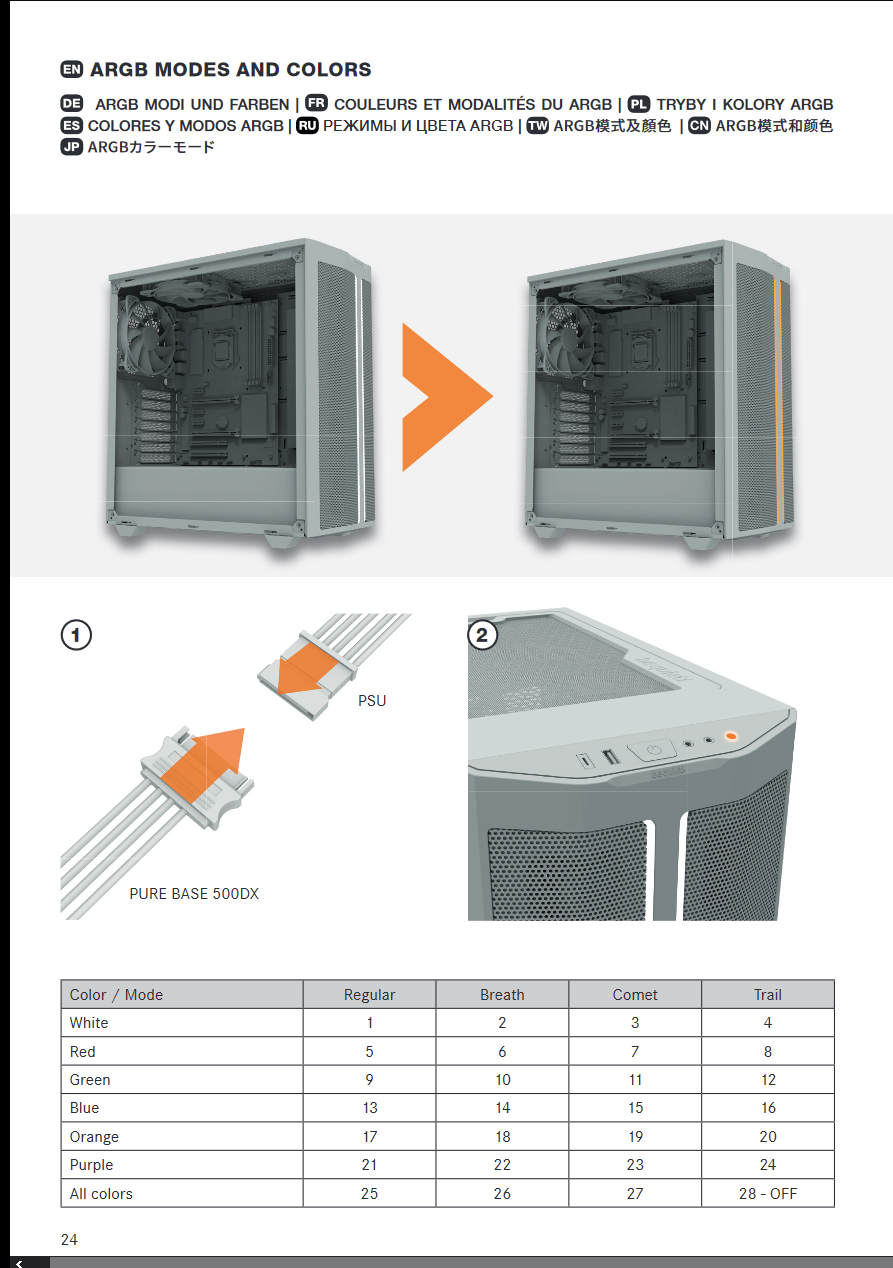

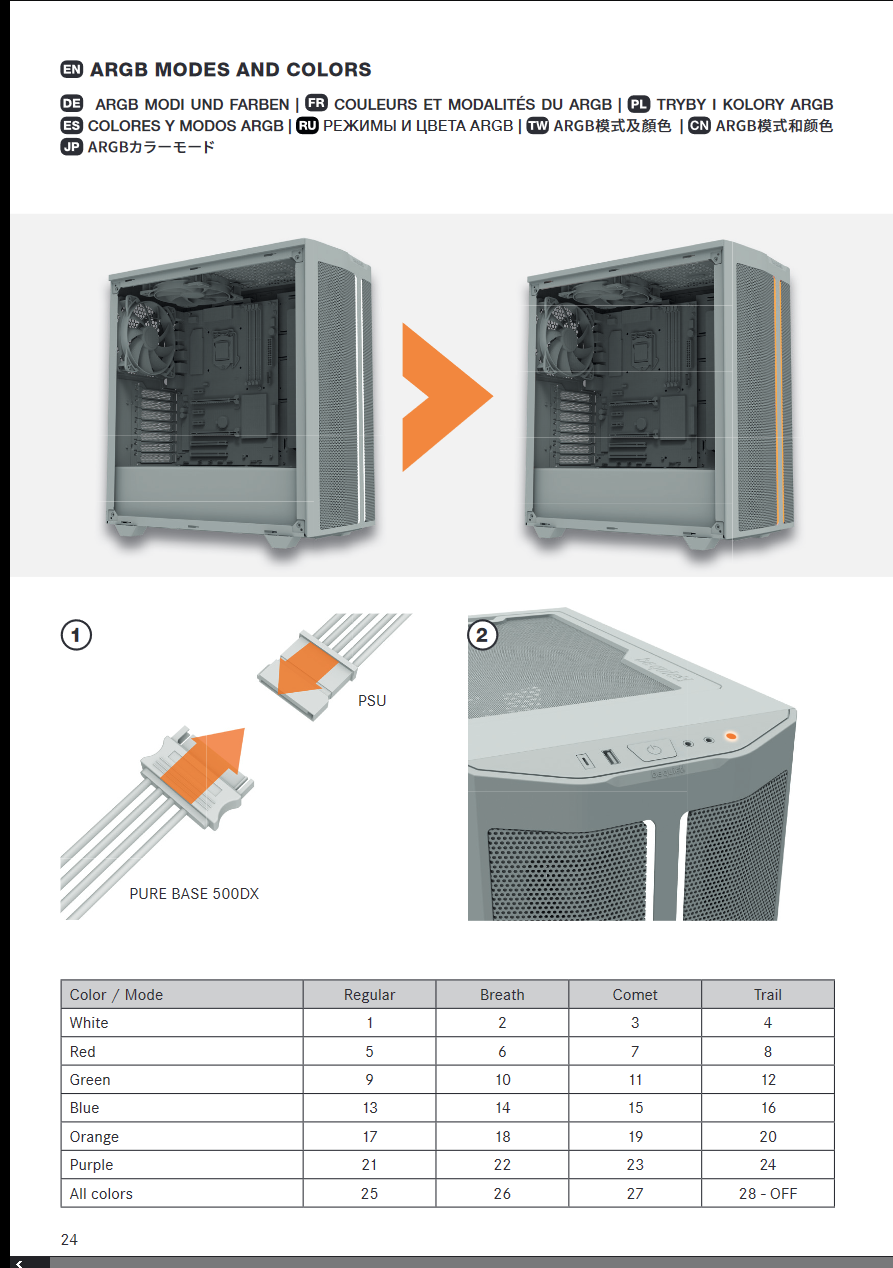

Das Gehäuse selber bietet
Anhang anzeigen 1018536

Das habe ich gemacht. Das Kabel vom Gehäuse an ein SATA-Anschluss.

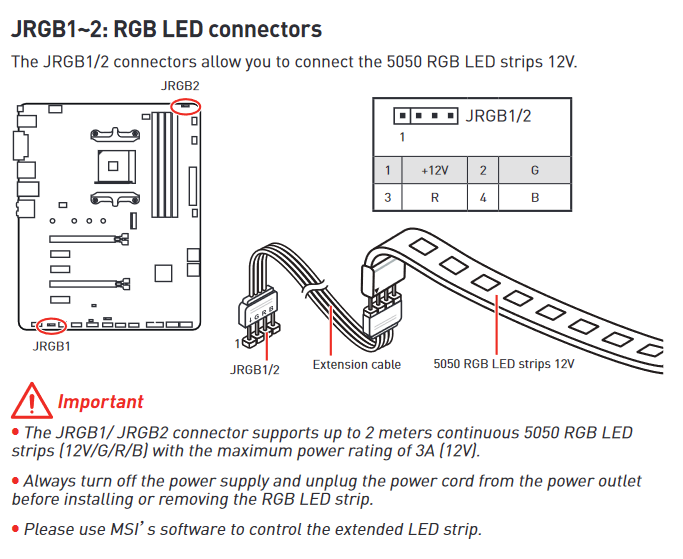

Anhang anzeigen 1018526

Nur eben diesen 3-Pin Stecker gibt es nicht, ich habe nur 2x 4-Pin. Wie auf dem Foto gezeigt.

Gibt es kein Adapter der aus einem von meinen 4-Pin einfach ein 3-Pin macht, damit ich dass da anschließen kann?



[Hauro]

Nur eben diesen 3-Pin Stecker gibt es nicht,

ComputerBase schreibt dazu

Allgemein kann zu den verschiedenen Pin-Layouts angemerkt werden, dass dies eine denkbar schlechte Entwicklung darstellt, die unnötige Komplikationen vorprogrammiert. Als kleine Abmilderung wird von den meisten Herstellern ein Adapterkabel beigelegt – einheitliche Pin-Layouts währen dennoch die bessere Wahl gewesen. Es liegen zwar auch manchen Beleuchtungselementen Adapter bei, einzeln sind diese jedoch meist nur schlecht erhältlich. Eventuell hat Gigabyte dieses Manko mittlerweile bemerkt und sich entsprechend angepasst, da auf den neuen Z390-Mainboards nun adressierbare RGB-LED Header mit dem gleichen Layout wie bei Asus und MSI zu finden sind.

Hier hat be quiet! nicht aufgepasst. Andere Hersteller konfigurieren ihre Gehäuse so, dass beide Varianten unterstützt werden. be quiet! gibt auch die Kompatibilität nicht an; siehe Wie steht es um die Kompatibilität?



[kicker123]

ComputerBase schreibt dazu

Hier hat be quiet! nicht aufgepasst. Andere Hersteller konfigurieren ihre Gehäuse so, dass beide Varianten unterstützt werden. be quiet! gibt auch die Kompatibilität nicht an; siehe Wie steht es um die Kompatibilität?

Oh Mann. Dann muss ich mir wohl einen Converter kaufen. Oder eben ein neues Mainboard



[Hauro]

Zum Thema Gehäuselüfter wie stelle ich das denn Optimal ein?

PURE BASE 500DX

Lüfter Deckel	1x Pure Wings 2 140mm
Lüfter Vorderseite	1x Pure Wings 2 140mm
Lüfter Rückseite	1x Pure Wings 2 140mm
Maße (L x B x H), (mm)	140 x 140 x 25
Drehzahl @ 100% PWM / 12V (U/min)	900
Lautstärke bei 100% PWM / 12V (dB(A))	17.1
Fördervolumen @ 100% (CFM / m3/h)	55.8 / 94.8
Luftdruck @ 100% PWM / 12V (mm H2O)	0.6
Spannungsbereich (V DC)	12
Leistungsaufnahme (W)	1.08
Nennstrom (A)	0.09
Anschlussstecker	3-Pin

Es sind drei 3-Pin Lüfter eingebaut die über die Spannung gesteuert werden. Es muss also für den SYS_FAN-Anschluss Auto oder DC (direct current) eingestellt sein. Bei PWM laufen die Lüfter mit ihrer Maximal-Drehzahl. Die Gehäuse-Lüfter nach System, MOS oder PCH steuern, da sie konstanter sind. Dann die Lüfter-Kurve einstellen.

Oh Mann. Dann muss ich mir wohl einen Converter kaufen. Oder eben ein neues Mainboard

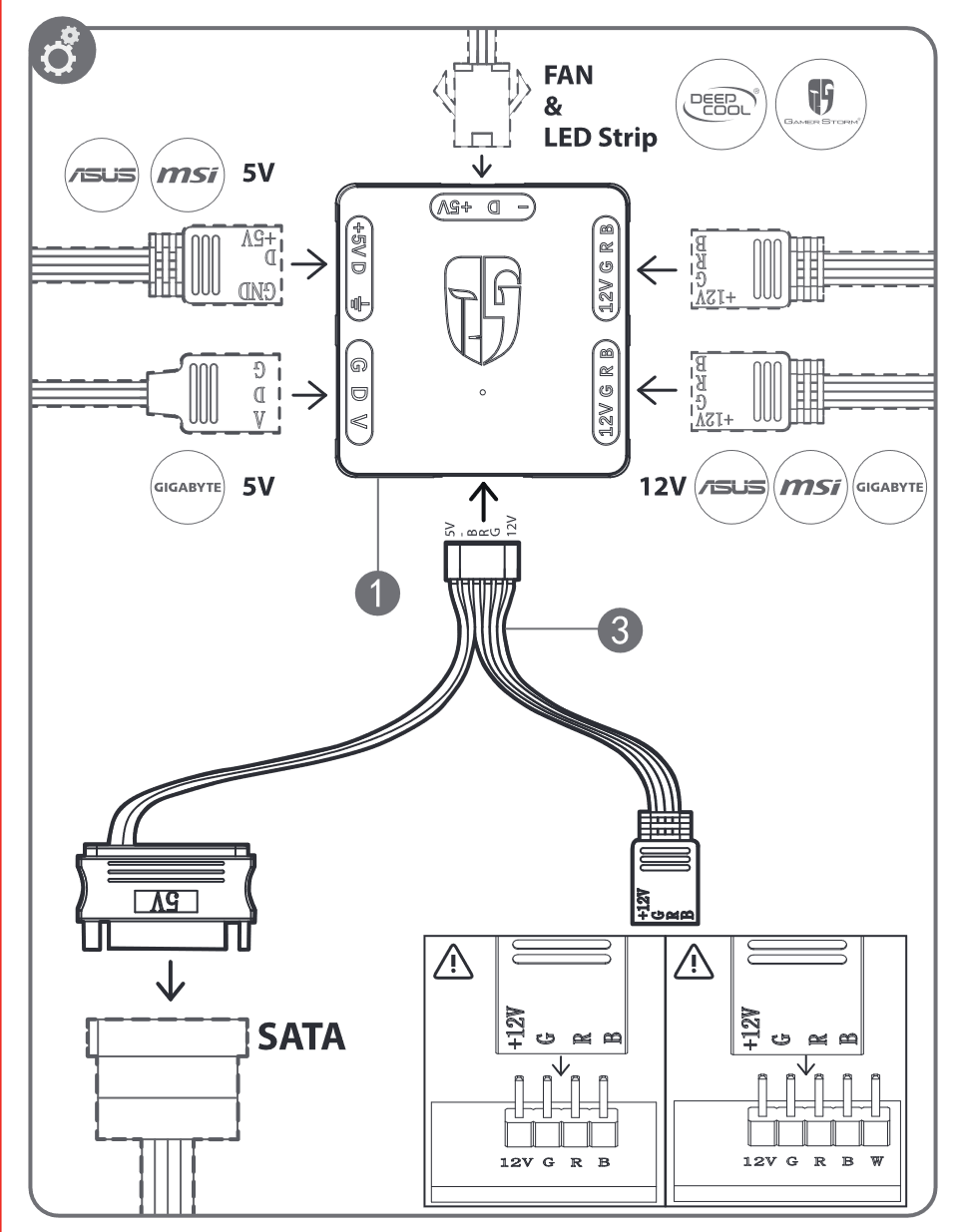

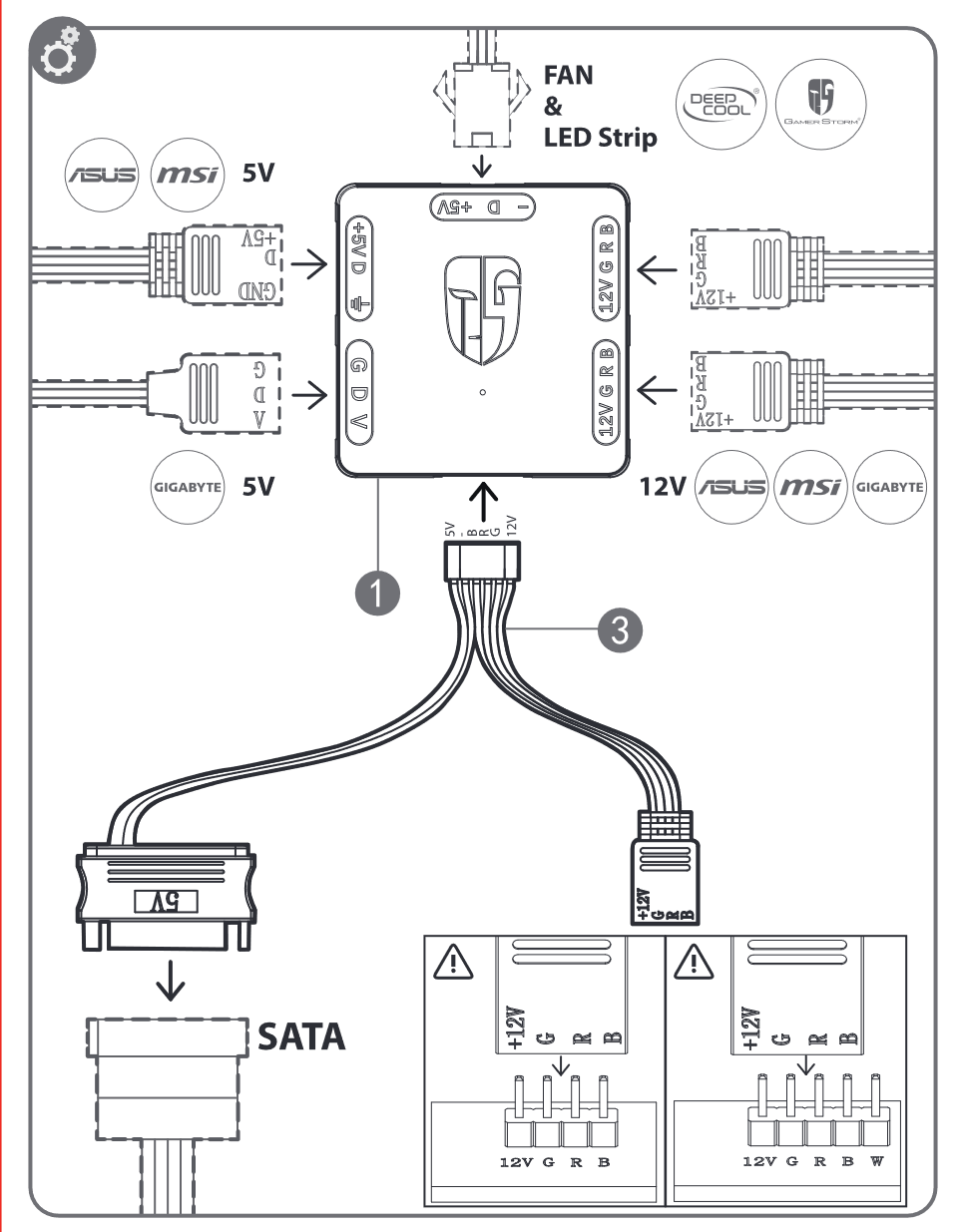

Es wird ein Konverter benötigt:

DeepCool RGB Convertor, 5V ARGB Komponenten auf 12V RGB Motherboard Transfer Hub, Adapter (DP-FRGB-CHUB5-12V)


EZDIY-FAB RGB Converter
