MSI UEFI: Frage zu PCIe-Lanes Configuration

[tusen_takk]

Hallo zusammen,

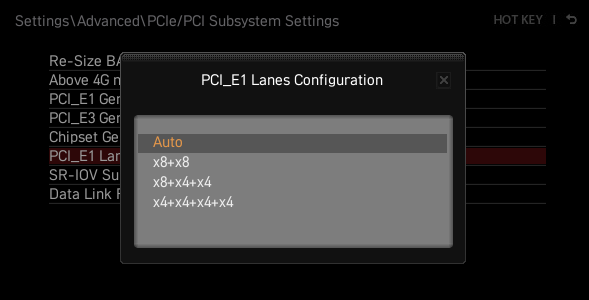

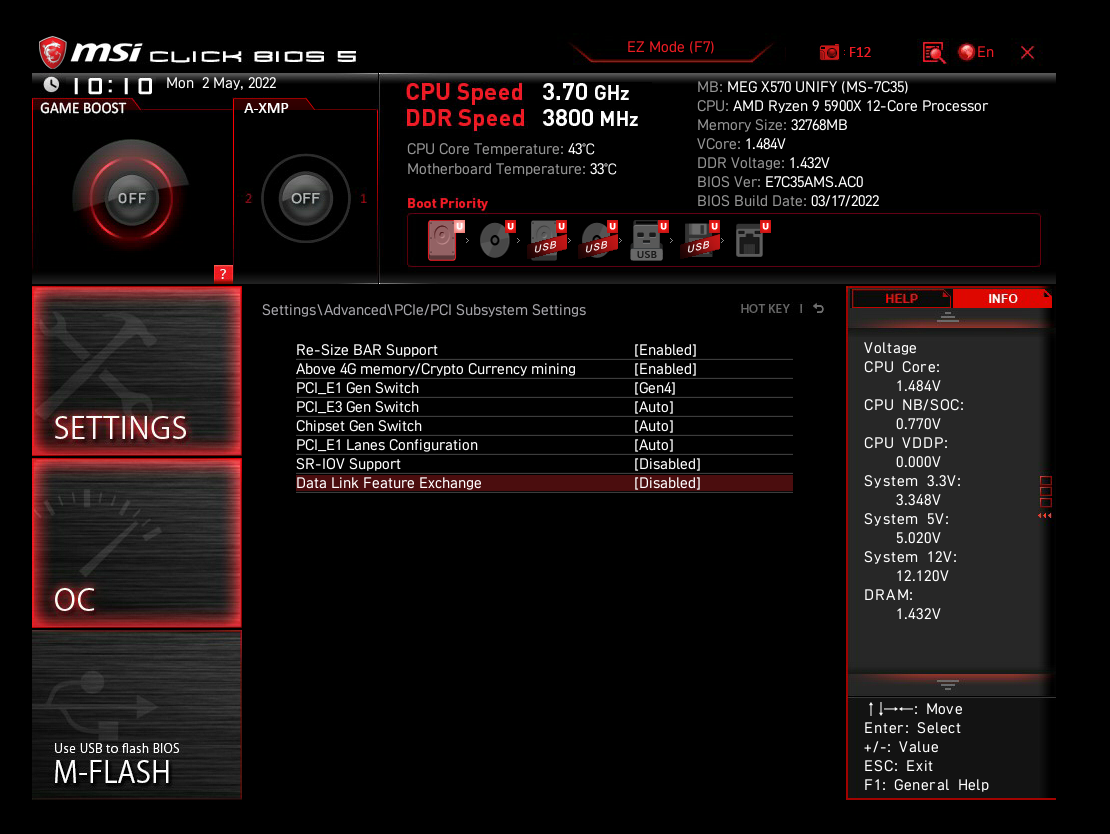

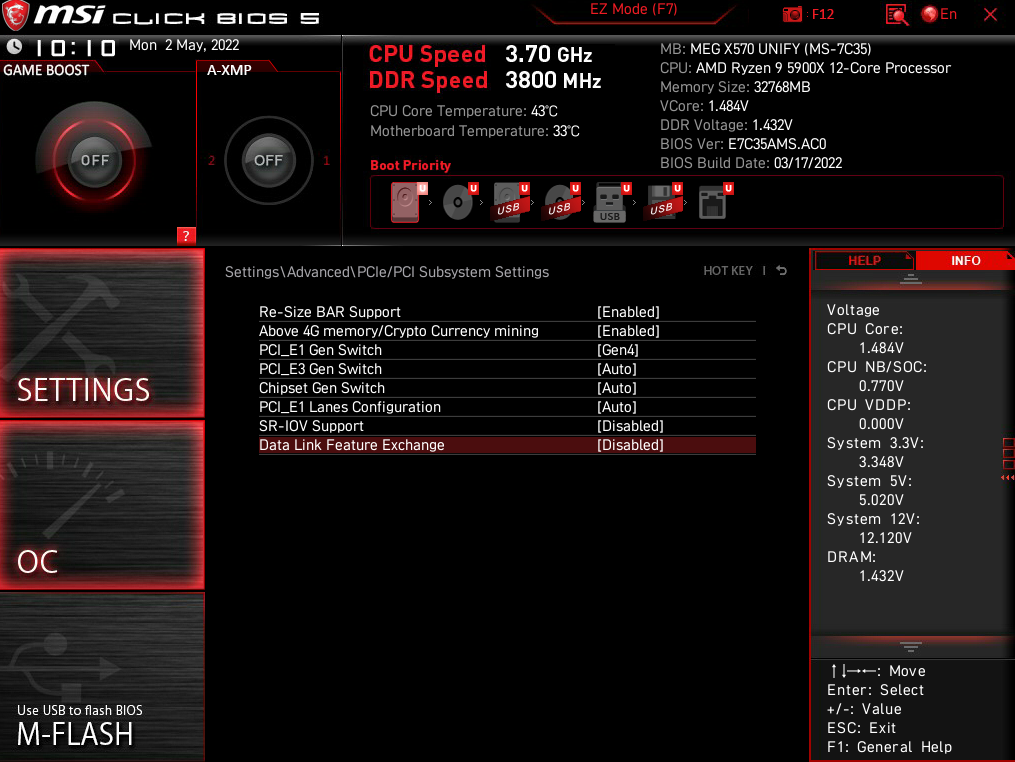

folgende Frage zu "PCI_E1 Lanes Config".
Stelle ich PCI_E1 auf x8+x8?
Oder auf x8+x4+x4 aufgrund meiner Elgato in PCI_E5?

Vielen Dank

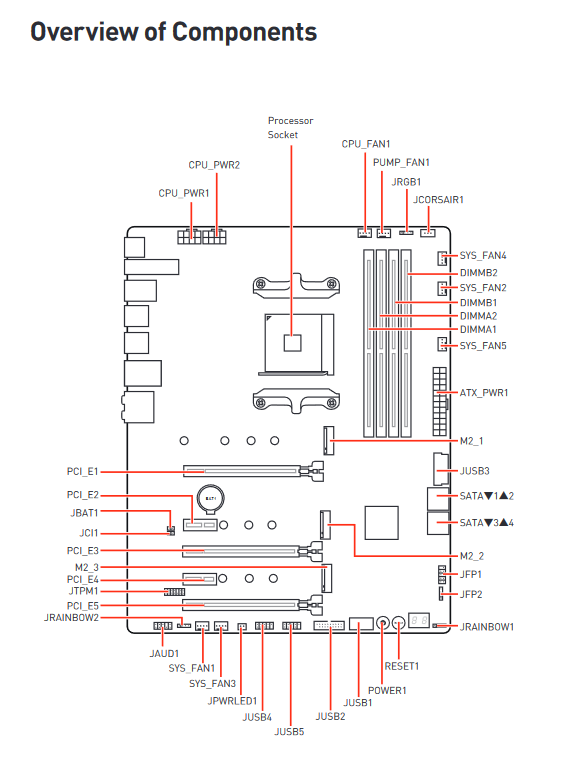

Setup:

• MSI X570 Unify / Ryzen 5900X
• 6700 XT Pulse an PCI-E1
• M2 SSD an M2_1
• Elgato 4K Capture an PCI_E5

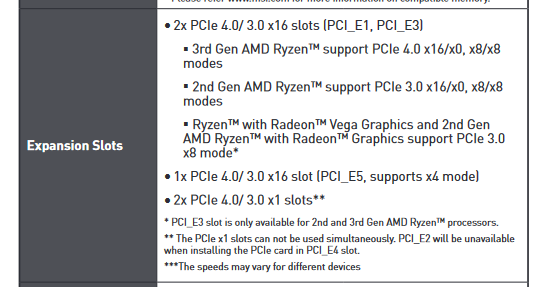

Handbuch: https://download.msi.com/archive/mnu_exe/mb/E7C35v2.2.pdf



[Deathangel008]

lass es auf "Auto". wenn ich mich gerade nicht komplett vertue sind das einstellungen für den betrieb mehrerer einzelner PCIe-karten in PCI_E1, also z.b. mehrere PCIe-M.2 in ner adapterkarte; stichwort PCIe Bifurcation.

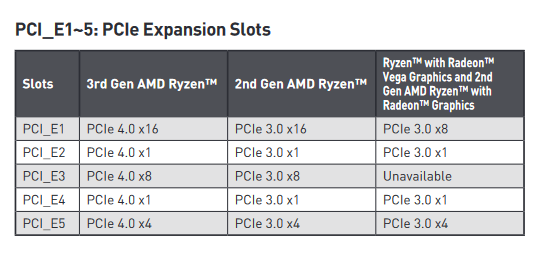

PCI_E5 hängt eh am chipsatz und hat mit PCI_E1 nichts zu schaffen.



[VelleX]

Ist das nicht eher dieser Bitfurcation Mode? Also wie der PCIE_1 aufgeteilt wird, nicht wie alle anderen Slots aufgeteilt werden.

Da kannst du denke ich auf 16x lassen.



[Humptidumpti]

Auto. Wie kommt man auf die Idee da was einzustellen? Das sind Bifurcation Modes des ersten Slots. Hat nix mit den anderen Slots zu tun.



[tusen_takk]

@Humptidumpti lernen durch: sehen, ausprobieren und verstehen

Danke, lasse es dann auf Auto.
