PC Zusammenbau es geht nichts

[Dr.Newb]

aber meiner ansicht nach beep auch das mainboard. da muss nix angeschlossen sein.



[ReptileX2]

Die Pins (PLED) sind aber für die Gehäusebeleuchtung.
Sollte auch gehen aber jedes Board hat eine auf der Platine verlötet.



[pyortre]

Alle kabel und alle durchgesucht finde keinen Speaker bzw Lautsprecher



[ReptileX2]

Wo soll der Beep herkommen, wenn nicht aus dem kleinen Plastikspeaker der jedem Board beiliegt?

Ergänzung (15. Januar 2014)

Wenn er verbaut wäre hättest du mMn keine Anschluss dafür? Oder?



[Dr.Newb]

http://www.asrock.com/mb/Intel/B85M Pro4/index.de.asp?cat=Manual

und das manual xD

ftp://europe.asrock.com/manual/qig/B85M Pro4_multiQIG.pdf

dieses board nur die PLED am System Panel Header



[pyortre]

So nun versuchsaufbau komplett und überbrückt mit schraubenzieher. Lufter von der CPU läuft und auch der Netzteillüfter



[stock-o]

so sieht der speaker aus, leider werden die immer seltener dem zubehör beigelegt http://www.distris.de/ebay-Dateien/speaker.JPG

So nun versuchsaufbau komplett und überbrückt mit schraubenzieher. Lufter von der CPU läuft und auch der Netzteillüfter

leuchtet eine spannungs-led?



[ReptileX2]

OK, dann würde ich die Gehäuse LED mal anschließen
um zu sehen ob das Board mit Spannung versorgt wird.
Wenn die Lüfter aber laufen...



[emeraldmine]

Prima, aber noch keinen Monitor angeschlossen ? ^^



[pyortre]

nee

Ergänzung (15. Januar 2014)

ist ja auch keine grafikkarte dran



[stock-o]

seltsam wieso das zeug dann net im gehäuse gestartet hat ...

könntest du uns nochmal die frage beantworten wie viel abstandshalter im gehäuse verschraubt sind, bevor du das board wieder rein tust?



[pyortre]

Also wie gesagt der speaker ist dann nicht beigelegt also kann ich kein beepen hören aber die kühler der CPU und das Netztteil laufen was kann es nun sein?? meine eigene Blödheit wahrscheinlich



[emeraldmine]

oh, sorry, hatte jetzt gedacht die CPU hat ne Grafikeinheit, hat sie ja leider nicht, ein Bild mußt du schon bekommen. Setze halt das rückseitige Mainboardende an den Rand des Tisches und steck die Grafikkarte auf und mach die Stromversorgung dran mit Monitor.
Würde mal schätzen 50/50 Chance dass ein Bild kommt.



[ReptileX2]

Das da keine Speaker mehr beiliegen...die Pins sind ja noch da.
Sind die jetzt verbaut oder hat man einfach Pech?

Ergänzung (15. Januar 2014)

Leuchtet jetzt eigentlich was auf dem Mainboard?



[pyortre]

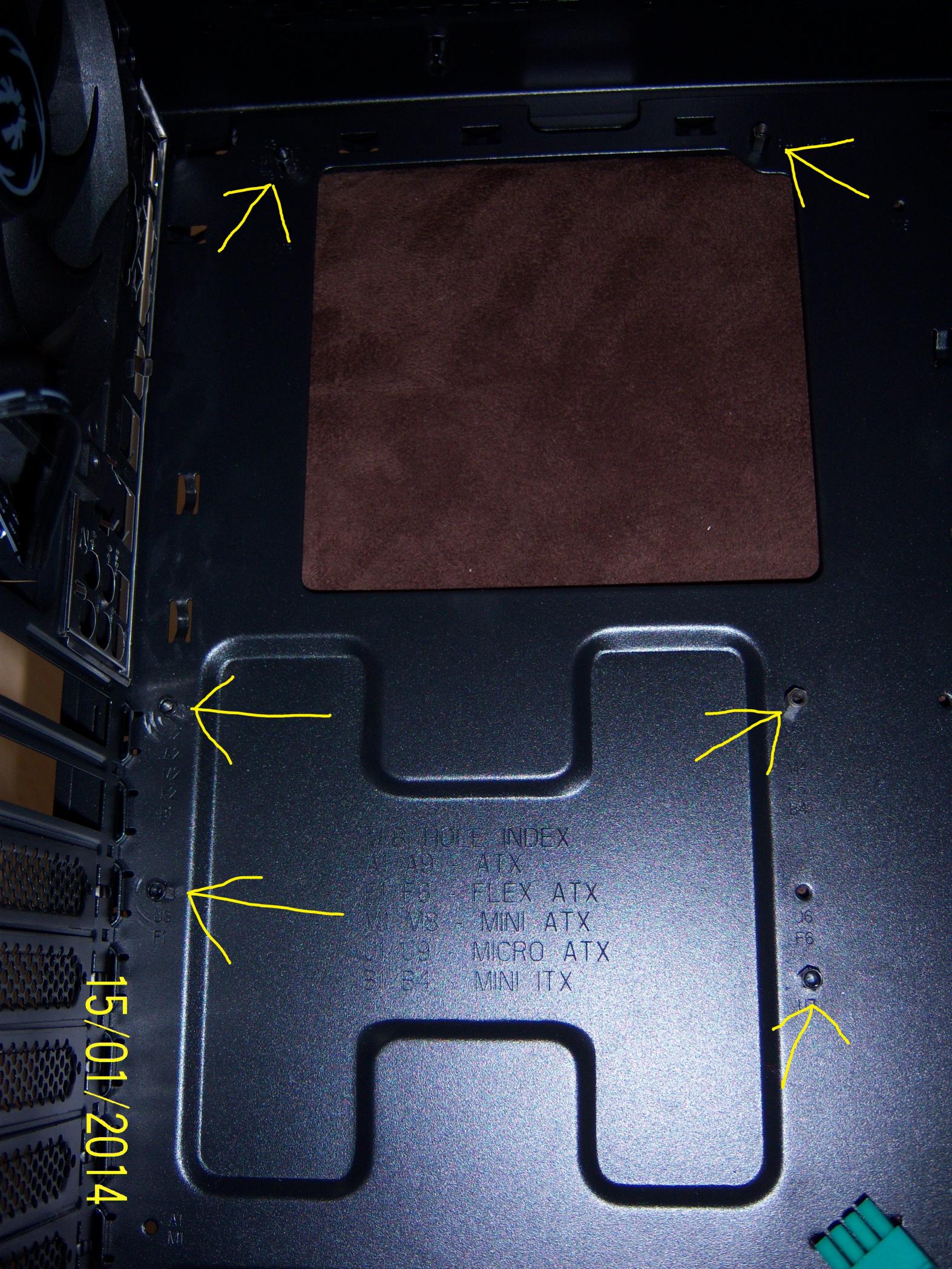

Habe genau 6 Stück Abstandshalter verwendet. Mit gelben Pfeilen im Bild gekennzeichnet.

Ergänzung (15. Januar 2014)

Also leuchten tut hier leider nichts. Wahrscheinlich hat das Mainboard garkeine LED



[ReptileX2]

Stimmt so, weiter machen

Ergänzung (15. Januar 2014)

Hast die Grafikkarte schon mal ausprobiert?



[pyortre]

ohne gehäuse jetzt die grafikkarte ran oder wie???



[ReptileX2]

Hier wird gespart ohne Ende.
Keine Power LED mehr, keine BIOS Speaker mehr...
Kein Wunder das die Fehlersuche so mühsam ist.

Ergänzung (15. Januar 2014)

So wie es emeraldmine beschrieben hat.



[N05kill]

Ja einfach rein damit und Monitor ran und schalte dann nochmal ein und berichte.
Aber die Stromzufuhr der GraKa nicht vergessen



[pyortre]

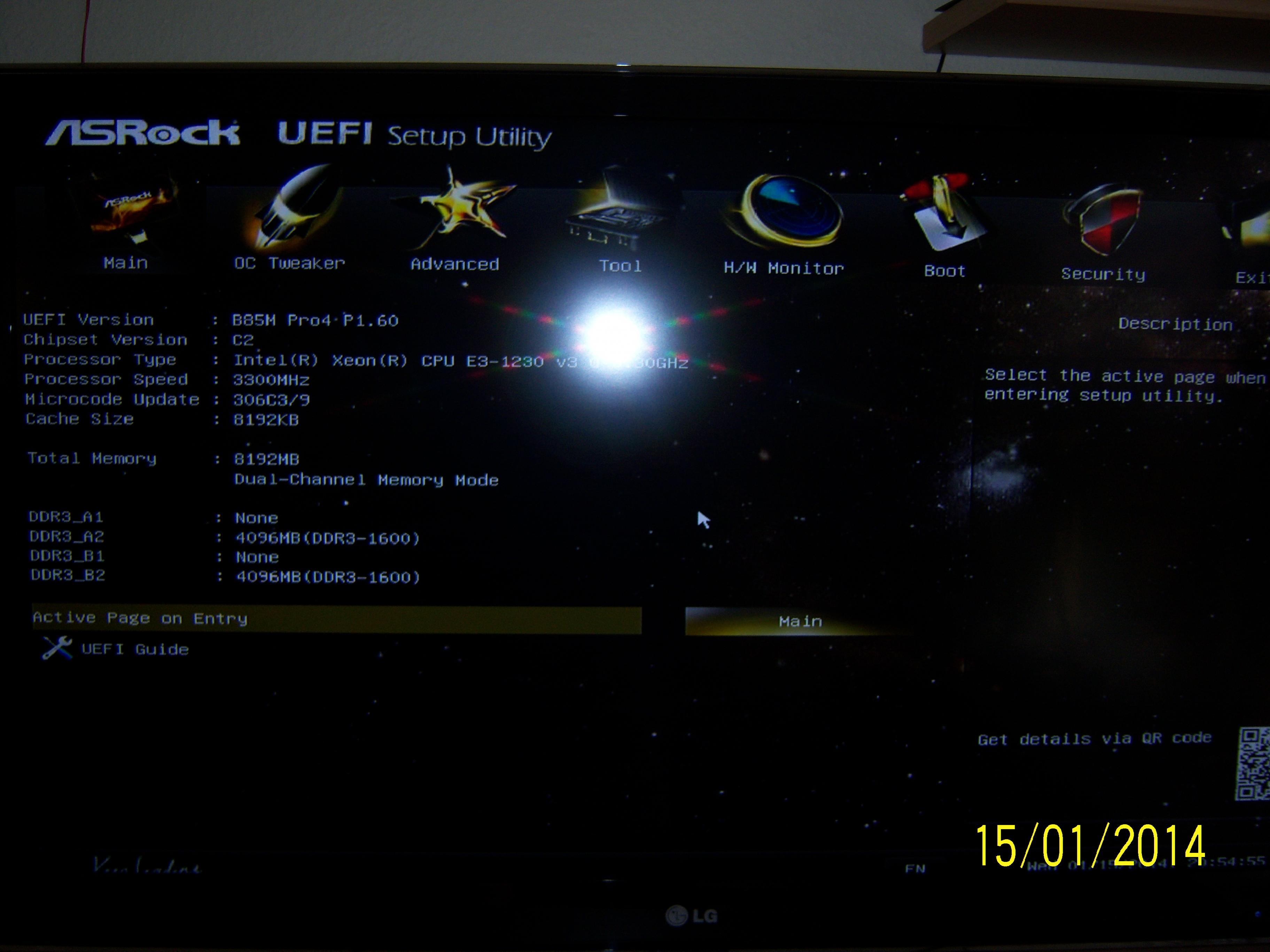

Grafikkarte läuft an auch der Kühler. Anzeige auf monitor ist im Bild zu sehen.
