Raid 0 ( Member offline ) :(

[Ernst@at]

AW: Raid 0 ( Member offlein )

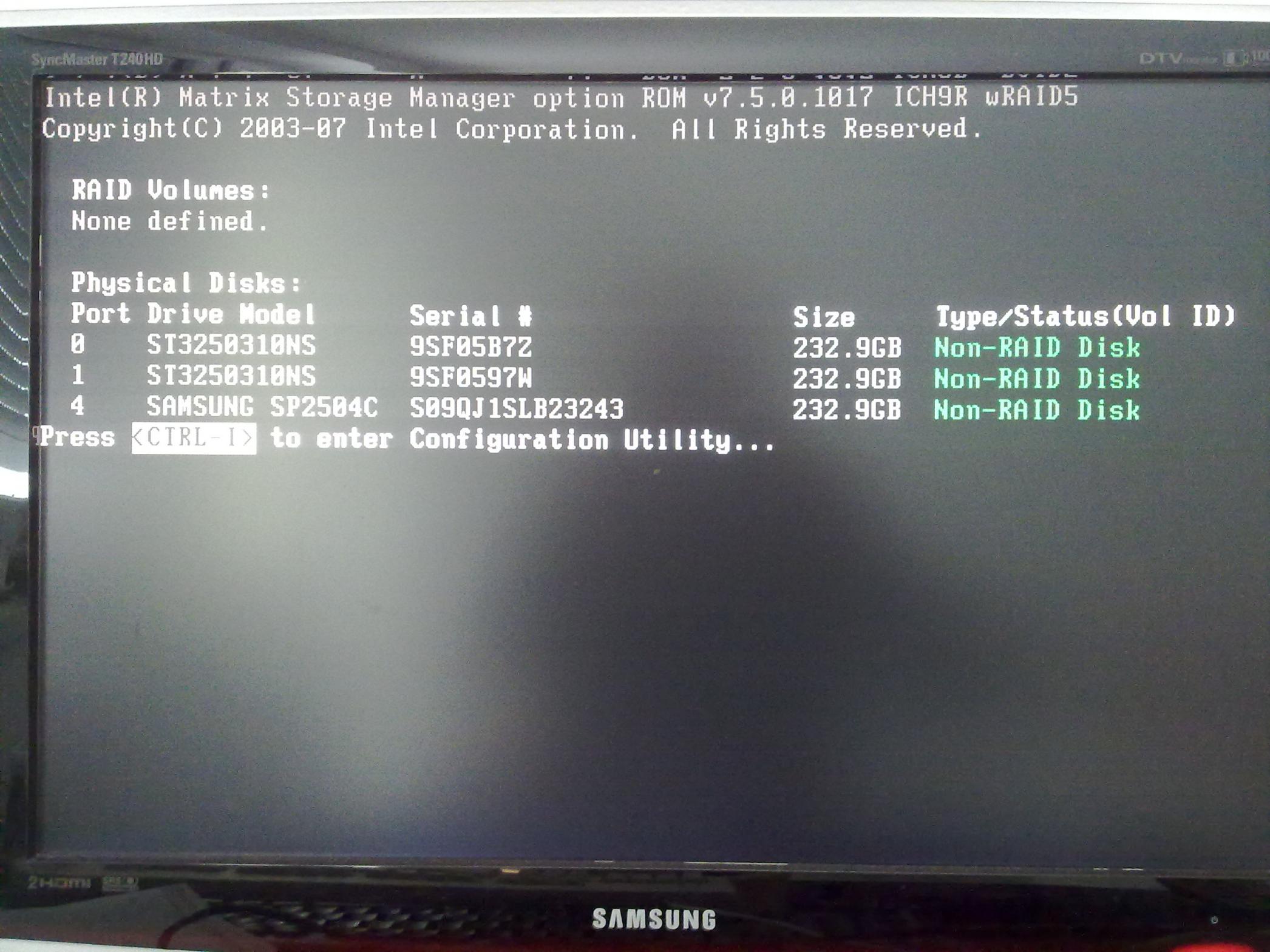

Kannst Du noch ein Bild vom Boot-Schirm machen?

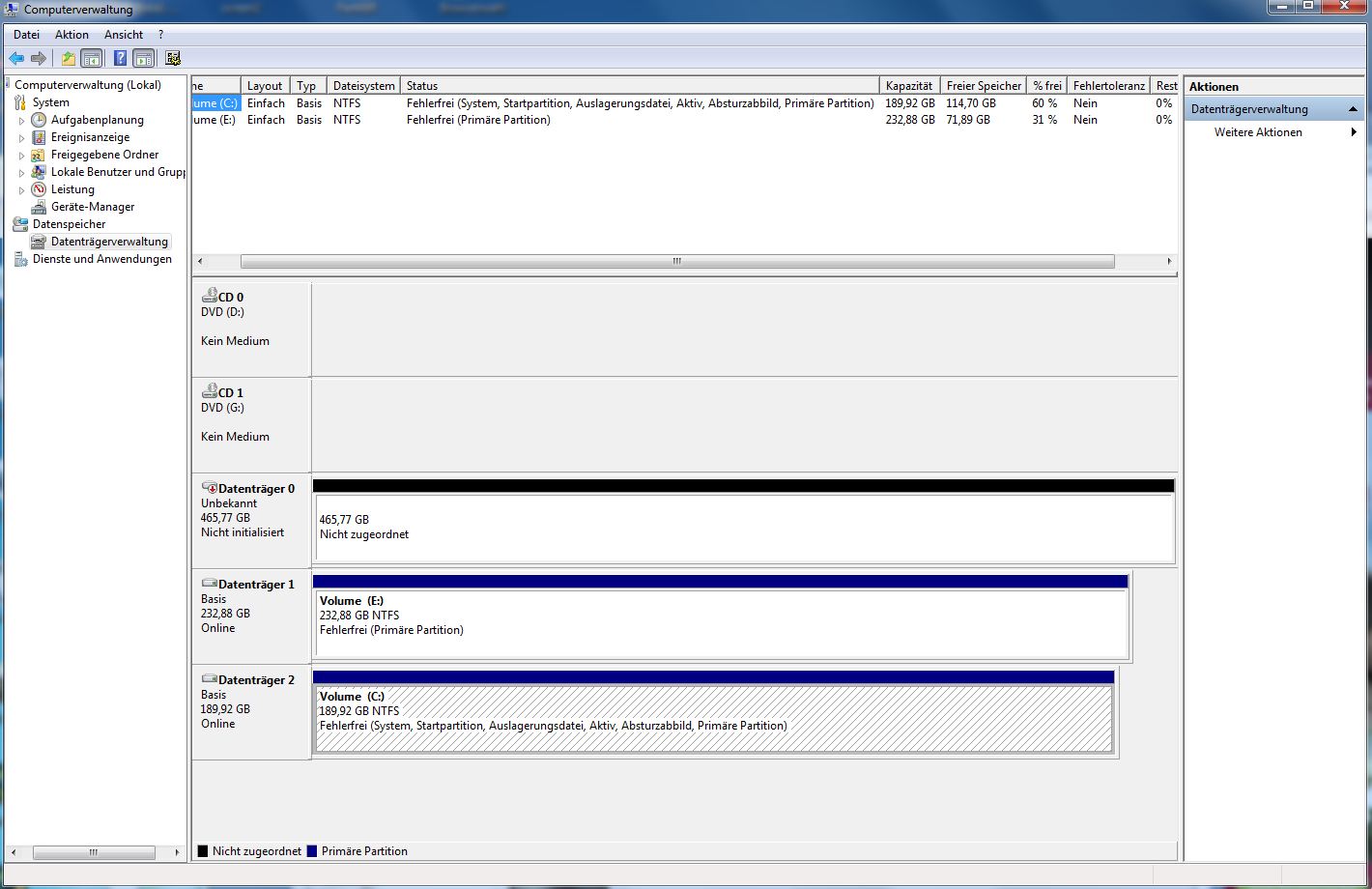

Am Intel Controller hast Du die beiden Seagate 250GB des RAID0, eine Samsung 250GB und ein DVD-Laufwerk. Die 4. Platte, das Notsystem mit 200GB hängt wohl an einem anderen (IDE-)Controller
Im Matrix-Manager werden die beiden RAID-Platten als non-RAID Disks angezeigt,

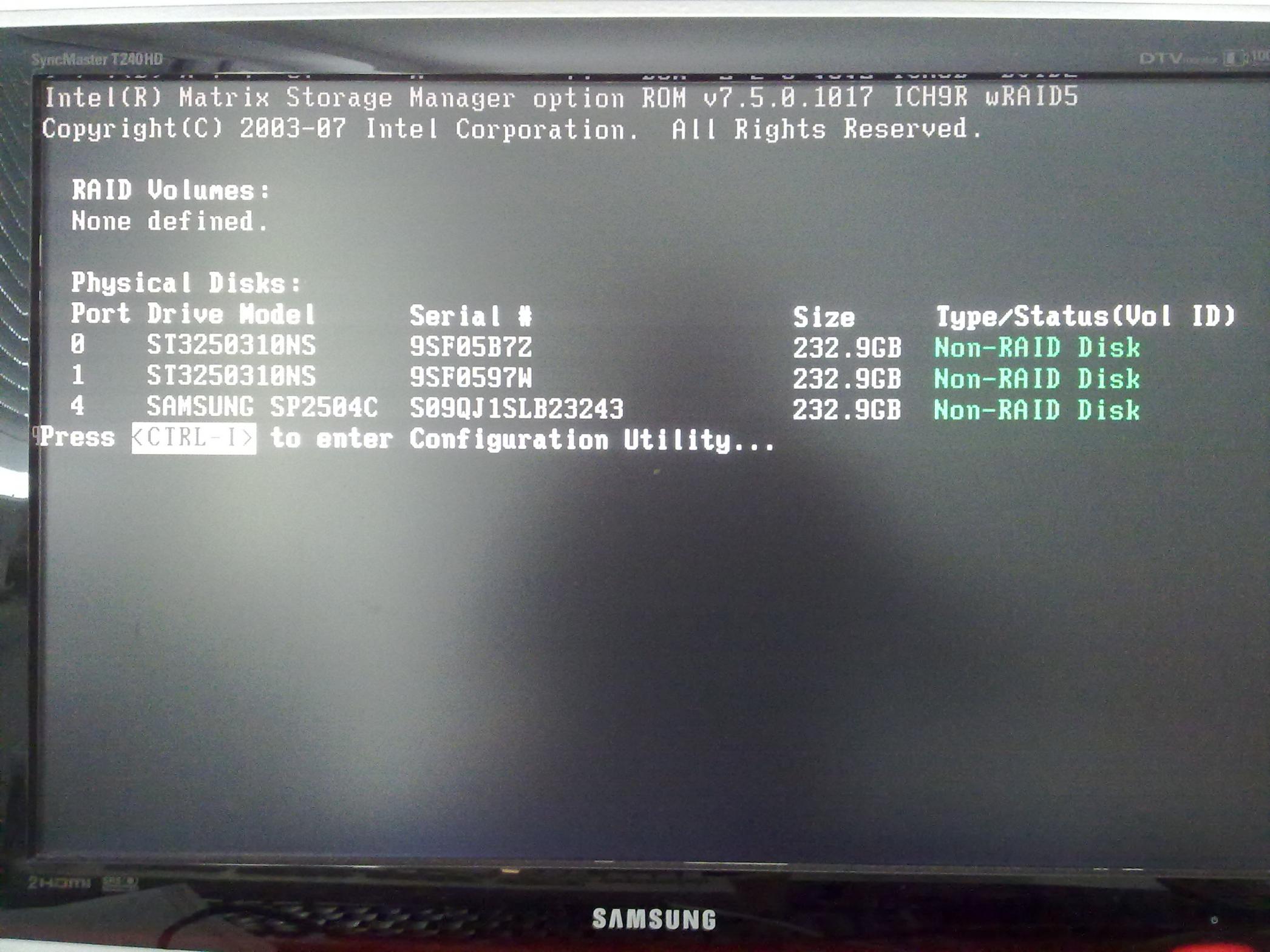

also sollte in der RAID-BootROM-Anzeige was anderes als READY stehen



[shortex]

AW: Raid 0 ( Member offlein )

Stimmt da ist der fehler !!! wiso ist das als so !!!



[Ernst@at]

AW: Raid 0 ( Member offlein )

Naja, grün isses ja aber nicht das, was gewünscht wird...
Die Ursache lässt sich ja mal hoffentlich feststellen- dazu musst Du die RAID-Metadaten hinten auf den Platten auslesen.
Bin im Moment nicht zu Hause, ich stelle Dir die Anleitung später rein...



[shortex]

AW: Raid 0 ( Member offlein )

keine eile gelle...

ja das mit dem grün dachte ich auch erst ... aber diesmal ist es das nicht...
Wenn ich das wieder hab anderes Board + nie wieder raid !!!



[Ernst@at]

AW: Raid 0 ( Member offlein )

ich bin auch ein Doofy... steht ja alles schon hier im Thread, haben wir ja letztes Mal auch gemacht.
Du brauchst ja nur von hier das Post #22 auf Seite 2 durchführen - einmal für Hardisk 1, und dann auch noch mal für harddisk 2. Dann hab ich was zum drin schwelgen...
vielleicht offenbart das die Ursache für den Zerfall



[shortex]

AW: Raid 0 ( Member offlein )

Keeeein problem. Bis zum Wochenende brauch ich das Ding zum glück nicht.

so, hier sind beide Sachen!



[Ernst@at]

AW: Raid 0 ( Member offlein )

sieht auf den ersten Blick nicht abnormal aus, mit dem Analyseprogramm kann ich erst am Abend drüberschnüffeln...

Mach noch die Anleitung aus Post #32(seite 2) und stell mir die MBR.zip herein - zur Kontrolle, ob der noch intakt ist



[shortex]

AW: Raid 0 ( Member offlein )

Nagut, so bitte!



[Ernst@at]

AW: Raid 0 ( Member offlein )

Rätselhaft...
Auf beiden Platten befinden sich idente Metadaten des RAID-Controllers:

Analyzing: \\Pc10\shareddocs\shortex RAID0\neu\Member1.txt
Analyzer Version: 2009072701

===== RAID MPB INFORMATION ===== when MaxLBA=488397168 then from Sector==>488397166 downwards
3A38B2DC00 496E74656C205261  . RAID
3A38B2DC08 696420[COLOR="red"]FFFF[/COLOR]4D2043  .. Controller
3A38B2DC10 6667205369[COLOR="red"]00[/COLOR]2E20  ... Signature: Intel Raid [COLOR="Red"]ÿÿM Cfg Si..[/COLOR]  <== hier sollte "ISM Cfg Sig." stehen
3A38B2DC18 312E302E3030      .... Version: 1.0.00
3A38B2DC1E 0082              <reserved>
3A38B2DC20 DC2090FF          MPB checksum: unknown type
3A38B2DC24 E0010000          MPB size: 480
3A38B2DC28 8E3AE48A          family ID <first time checksum>
3A38B2DC2C C2010000          Generation <# MPB updates>: 450
3A38B2DC30 F00F0000          Error Log Size: 4080
3A38B2DC34 00000080          MPB Attributes: checksum verify
3A38B2DC38 02                # configured disks: 2
3A38B2DC39 01                # configured volumes: 1
3A38B2DC3A 02                error log position: 2
3A38B2DC3B 87                <reserved>
3A38B2DC3C 764A5F63          <cache size>
3A38B2DC40 8E3AE48A          original family ID: -0
3A38B2DC44 00000000...       <148 Bytes unused>
.                            --- HDD [0] ---
3A38B2DCD8 395346303542375A  .
3A38B2DCE0 0000000000000000  .. Serial: "9SF05B7Z"
3A38B2DCE8 70591C1D          Sectors total: 488397168
3A38B2DCEC 00000000          SCSI ID: Port 0 Path 0 Target 0 Lun 0
3A38B2DCF0 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
3A38B2DCF1 05                Status Flags: contains metadata, SMART events supported,
3A38B2DCF2 00                Status Flags:
3A38B2DCF3 00                Status Flags: <unused>
3A38B2DCF4 8F296776          owner config number.
3A38B2DCF8 0000000000000000  .
3A38B2DD00 0000000000000000  .. <16 bytes unused>
.                            --- HDD [1] ---
3A38B2DD08 3953463035393757  .
3A38B2DD10 0000000000000000  .. Serial: "9SF0597W"
3A38B2DD18 70591C1D          Sectors total: 488397168
3A38B2DD1C 00000100          SCSI ID: Port 0 Path 0 Target 1 Lun 0
3A38B2DD20 3A                Status Flags: Disk is: Member, Usable, Detected, Claimed,
3A38B2DD21 05                Status Flags: contains metadata, SMART events supported,
3A38B2DD22 00                Status Flags:
3A38B2DD23 00                Status Flags: <unused>
3A38B2DD24 8C7CA818          owner config number.
3A38B2DD28 0000000000000000  .
3A38B2DD30 0000000000000000  .. <16 bytes unused>
.                            --- Volume [0] ---
3A38B2DD38 566F6C756D653000  .
3A38B2DD40 0000000000000000  .. Map Name: "Volume0"
3A38B2DD48 0088383A00000000  Sectors: 976783360
3A38B2DD50 0C                Status Flags: read coalescing, write coalescing,
3A38B2DD51 00                Status Flags:
3A38B2DD52 0000              <reserved>
3A38B2DD54 00000000          Reserved Sectors: 0
3A38B2DD58 00007A1C          <migration priority,# subvolumes,target id,cng master disk>
3A38B2DD5C 0000148D          <cache policy[2],cng state,cng substate>
3A38B2DD60 00000000...       <40 Bytes unused>
3A38B2DD88 00000000          <curr migr unit>
3A38B2DD8C 00000000          <check point ID>
3A38B2DD90 00                Volume migration state: 0 <normal or migrating>
3A38B2DD91 00                Volume migration type: 0 <initializing, rebuilding,...>
3A38B2DD92 00                Volume dirty: 0
3A38B2DD93 FF                Volume fs state: 0xFF
3A38B2DD94 0000              <verify errors>
3A38B2DD96 0000              <verify bad blocks>
3A38B2DD98 00000000...       <16 Bytes unused>
3A38B2DDA8 00000000          volume LBA0 offset(LBAs or stripes? - LBAs will run in >2TiB bug): 0
3A38B2DDAC 08451C1D          # Sectors/member: 488391944
3A38B2DDB0 441C1D00          # Stripes/member: 1907780
3A38B2DDB4 0001              # Sectors/Stripe: 256 ==> stripesize=128KB
3A38B2DDB6 00                Volume status: NORMAL
3A38B2DDB7 00                RAID Level: RAID-0 Array
3A38B2DDB8 02                # member disks: 2
3A38B2DDB9 01                # domains: 1
3A38B2DDBA FF                failed disk: - NONE -
3A38B2DDBB 01                <unused, always 01>
3A38B2DDBC 00000000...       <28 Bytes unused>
3A38B2DDD8 00000000          member order 1: HDD[0] <Serial=9SF05B7Z>
3A38B2DDDC 01000000          member order 2: HDD[1] <Serial=9SF0597W>
3A38B2DDE0 === end of metadata ===

Eine Änderung an den roten Stellen, von unbekannter Herkunft, womit wegen der inkorrekten Signatur die Platten nicht mehr dem RAID zugehörig abgestempelt wurden.
Bei einem normalen Vorgang des "Platten-auf-non-RAID-Setzens" per Menü wird das Allererste Zeichen von "Intel" auf 00 gesetzt.

Sowas hab ich noch nie gesehen, da es aber auf beiden Platten drauf ist, scheint es der RAID-ROM oder einer der Treiber aus unbekannter Ursache dorthin geschrieben zu haben.

Da beide Platten jetzt nicht mehr dem RAID angehören, gibt es auch keinen Logfile, den man per Matrix Manager vielleicht beäugen könnte, weil dieser auch auf den Platten steht.
Sind die aber non-RAID, zeigt er sie auch nicht an - absolut sinnige Konzeption

Ich hätte gute Lust, mal ein Experiment zu wagen (Daten sind danach unversehrt) - machst Du mit? Man müsste nur auf beiden Platten den Unsinn in der Signatur wieder auf richtig ändern, dann sollte er beim Restart die Platten als Array wieder kennen (wenn ich richtig liege) und vielleicht im Logfile was stehen, das den Unsinn erklärt.

Wenn Du mitmachen willst, schick ich Dir die Anweisungen dazu;
andernfalls wird sich das Problem durch einfaches Neuanlegen des RAID in Wohlgefallen auflösen.



[shortex]

AW: Raid 0 ( Member offlein )

Nö warum machen wir doch mal den Spaß , find es auch interesant und wenn ich damit dir auch mal einen gefallen tun kann dann doch gerne Bin dann gegen 22h 22.30 wieder da und werde dann deine "anweisung " durcharbeiten und wir schreiben dann denke ich morgen weiter weils ja dann spät ist.
Sehen wir dann

Dann hau mal rein



[Ernst@at]

AW: Raid 0 ( Member offlein )

Es ist relativ einfach

HxD Aufruf unter User mit Administratorrechten (oder rechtklick/ausführen als... Administrator)
- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" diesmal schon entfernen)
- in der Menüzeile rechts auf den Button >| drücken, danach < ein Mal klicken (um zum vorletzen Sektor zu kommen)
in der Anzeige siehst Du jetzt

3A38B2DC00  49 6E 74 65 6C 20 52 61 69 64 20 [COLOR="red"]FF FF [/COLOR]4D 20 43  Intel Raid ÿÿM C
3A38B2DC10  66 67 20 53 69 [COLOR="red"]00[/COLOR] 2E 20 31 2E 30 2E 30 30 00 82  fg Si.. 1.0.00.‚
3A38B2DC20  DC 20 90 FF E0 01 00 00 8E 3A E4 8A C2 01 00 00  Ü .ÿà...Ž:äŠÂ...
3A38B2DC30  F0 0F 00 00 00 00 00 80 02 01 02 87 76 4A 5F 63  ð......€...‡vJ_c
3A38B2DC40  8E 3A E4 8A 00 00 00 00 00 00 00 00 00 00 00 00  Ž:äŠ............
3A38B2DC50  00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  ................

An den rot markierten Stellen tippst Du
über das FF FF die Zahlen 49 53
über das 00 dann 67

- Menü: File/Save (die Popup-Meldung mit OK quittieren)
- Menü: File/Close

dann wiederholst Du das ganze mit harddisk 2

Dann schauen wir mal, ob er bei einem Neustart die Platten wieder zur Brust nimmt...



[shortex]

AW: Raid 0 ( Member offlein )

das ist aber jetzt der vorgang um auch zu sehen WARUM er das gemacht hat oder ?
( Bin ja auch selber neugierig so )



[Ernst@at]

AW: Raid 0 ( Member offlein )

Yep
Die andere Variante wäre:
- Beim "Power on" im BIOS mit Strg+I in den RAID-BootROM;
- Dort Create RAID Volume, von den ersten beiden Platten, RAID0(striped) Stripesize 128K
- Meldung alle Daten gehen verloren - OK
- Dann exit, er macht restart, danach die Boot-Device auf den RAID einstellen.

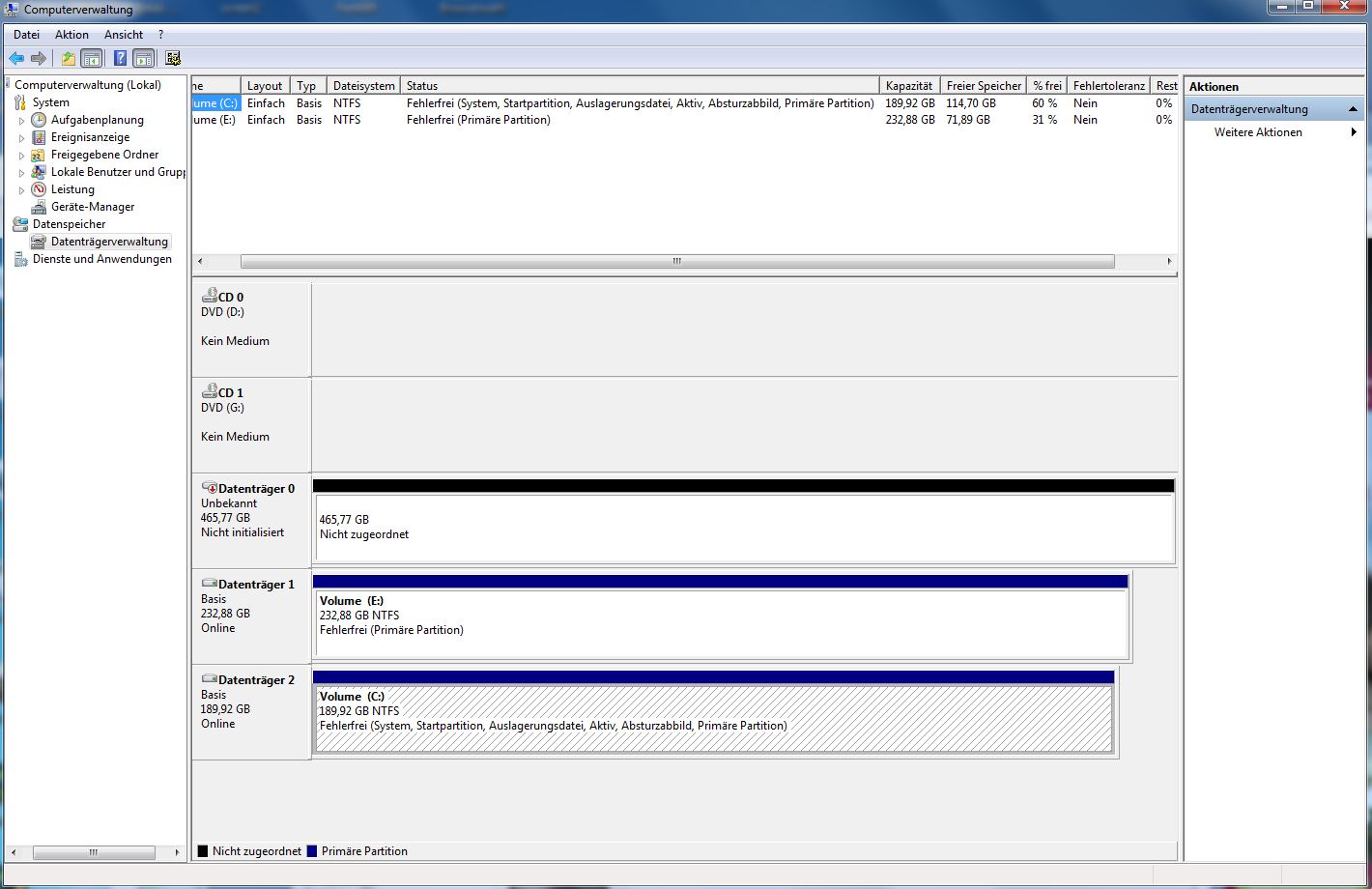

Eigentlich sollte der MBR auf der Platte erhalten bleiben, falls nicht, bootet er nicht vom RAID. In diesem Fall Booten wieder vom Reservesystem, Bild der Datenträgerverwaltung



[shortex]

AW: Raid 0 ( Member offlein )

Also die erste Variante funktioniert nicht.
Boot screen steht auch das selbe " Raid not difiniert "

Ich warte mal auf antwort bevor ich hals über kopf die 2te variante mache!



[Ernst@at]

AW: Raid 0 ( Member offlein )

Naja, dann bringt das nichts - wird vielleicht noch mehr überschrieben sein ud die checksum nicht stimmen - die Prüfung kann man angeblich zwar ausschalten, aber es wird besser sein, wenn Du jetzt einfach die zweite Variante durchführst...



[shortex]

AW: Raid 0 ( Member offlein )

ok gemacht aber jetzt sagt der mir
"Reboot and select proper Bott device"

Hab im booten eingestellt das er vom raid boote soll und hab die anderen platten mal abgehängt !
Trotzdem kommt das ! :/



[Ernst@at]

AW: Raid 0 ( Member offlein )

falls nicht, bootet er nicht vom RAID. In diesem Fall Booten wieder vom Reservesystem, Bild der Datenträgerverwaltung

wenn Du das gemacht hast, muss wie früher mal schon der MBR wieder draufgeschrieben werden



[shortex]

AW: Raid 0 ( Member offlein )

Ups sry...

wenn Du das gemacht hast, muss wie früher mal schon der MBR wieder draufgeschrieben werden!

Welchen Post soll ich machen um das zu bewerkstelligen ?



[Ernst@at]

AW: Raid 0 ( Member offlein )

Der neu angelegte RAID0-Array sitzt wieder auf Datenträger 0,
daher kannst Du unverändert die Anleitung in Post#61 von Seite 4 ausführen



[shortex]

AW: Raid 0 ( Member offlein )

hmm.. läst sich nicht reinziehen !

Nur mit doppelklick öffnet er das aber dann auch nur in einem neuen Fenster ist das so auch ok?
