Als erstes löschen wir mal auf den 4 Platten vorne vom 1. Array die MBR/GPT Informationen und machen die beiden verbliebenen zu non-RAID Platten
- Vergewissere Dich, dass in der Datenträgerverwaltung die 4 Platten immer noch als Datenträger 1 bis 4 aufscheinen.
Die nachfolgenden Steps erst durchführen, wenn von mir das OK kommt.
- Vergewissere Dich, dass in der Datenträgerverwaltung die 4 Platten immer noch als Datenträger 1 bis 4 aufscheinen.
HxD Aufruf unter User mit Administratorrechten (oder per Rechtsklick mit ausführen als...)
========= Überprüfen fileseizechange-popup
Menü: Extras/Options... /General: Hier muss bei "confirm insertion/deletion of bytes" das Häkchen gesetzt sein.
(beim nächsten Durchgang harddisk 5 öffnen)
- Menü: Extras/open disk/physical disk/hard disk 2 (Häkchen bei "open as readonly" diesmal schon entfernen)
In der Menüzeile rechts neben dem Sektoreingabefeld muss "of 3907029168" stehen - wenn nicht, bist Du auf einer falschen Platte - Abbrechen!
Im Sektor 0 muss in der Zeile mit Offset 1C0(hex) folgendes zu finden sein:
000000001C0 02 00 EE FF FF FF 01 00 00 00 FF FF FF FF 00 00 ..îÿÿÿ....ÿÿÿÿ..
falls nicht, abbrechen - falsche Platte!
========= löschen MBR Member A1/A2
- Menü: Edit/select block/start: 0 ; length: 200 , hex, OK
- Menü: Edit/Fill selection/hex values: 00/OK
- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close
Das wiederholst Du mit hard disk 5
- HxD nicht beenden, im nächsten Step gehts weiter
========= Überprüfen fileseizechange-popup
Menü: Extras/Options... /General: Hier muss bei "confirm insertion/deletion of bytes" das Häkchen gesetzt sein.
(beim nächsten Durchgang harddisk 5 öffnen)
- Menü: Extras/open disk/physical disk/hard disk 2 (Häkchen bei "open as readonly" diesmal schon entfernen)
In der Menüzeile rechts neben dem Sektoreingabefeld muss "of 3907029168" stehen - wenn nicht, bist Du auf einer falschen Platte - Abbrechen!
Im Sektor 0 muss in der Zeile mit Offset 1C0(hex) folgendes zu finden sein:
000000001C0 02 00 EE FF FF FF 01 00 00 00 FF FF FF FF 00 00 ..îÿÿÿ....ÿÿÿÿ..
falls nicht, abbrechen - falsche Platte!
========= löschen MBR Member A1/A2
- Menü: Edit/select block/start: 0 ; length: 200 , hex, OK
- Menü: Edit/Fill selection/hex values: 00/OK
- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close
Das wiederholst Du mit hard disk 5
- HxD nicht beenden, im nächsten Step gehts weiter
(beim nächsten Durchgang harddisk 4 öffnen)
- Menü: Extras/open disk/physical disk/hard disk 3 (Häkchen bei "open as readonly" diesmal schon entfernen)
In der Menüzeile rechts neben dem Sektoreingabefeld muss "of 3907029168" stehen - wenn nicht, bist Du auf einer falschen Platte - Abbrechen!
========= löschen RAID Member B1/B2
mit ">|" und "<" zum vorletzten Sektor positionieren und in der ersten Zeile dieses Sektors das I von Intel von 49 auf 00 ändern
1D1C1115C00 49 6E 74 65 6C 20 52 61 69 64 20 49 53 4D 20 43 Intel Raid ISM C)
- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close
Das wiederholst Du mit hard disk 4
-HxD beenden
In der Datenträgerverwaltung (nach Menü: Aktion/Datenträger neu einlesen) sollten die Datenträger 1-4 jetzt alle als uninitialisiert in der Größe von 1863,02GB aufscheinen. Wünsche zum initialisieren ablehnen !
- Menü: Extras/open disk/physical disk/hard disk 3 (Häkchen bei "open as readonly" diesmal schon entfernen)
In der Menüzeile rechts neben dem Sektoreingabefeld muss "of 3907029168" stehen - wenn nicht, bist Du auf einer falschen Platte - Abbrechen!
========= löschen RAID Member B1/B2
mit ">|" und "<" zum vorletzten Sektor positionieren und in der ersten Zeile dieses Sektors das I von Intel von 49 auf 00 ändern
1D1C1115C00 49 6E 74 65 6C 20 52 61 69 64 20 49 53 4D 20 43 Intel Raid ISM C)
- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close
Das wiederholst Du mit hard disk 4
-HxD beenden
In der Datenträgerverwaltung (nach Menü: Aktion/Datenträger neu einlesen) sollten die Datenträger 1-4 jetzt alle als uninitialisiert in der Größe von 1863,02GB aufscheinen. Wünsche zum initialisieren ablehnen !
Bios Einstellung des Controllers auf RAID, nach POST mit Strg+I in die RAID-Configuration
die an den Ports befindliche Plattenreihenfolge(muss unbedingt übereinstimmen):
S2H7J90B304771
S2H7J9EB310684
S2H7J90B305826
S2H7J9EB310672
Falls nicht, Anschlüsse vertauschen, mit Strg+Alt+Entf oder HWReset diese Sequenz wiederholen, bis die Reihenfolge stimmt - dann:
Create Array mit folgenden Daten:
Name="Volume0"
Stripsize: 64K
Size: max
RAID level: RAID10(RAID0+1)
mit den Platten
S2H7J90B304771
S2H7J9EB310684
S2H7J90B305826
S2H7J9EB310672
Nach Exit und nochmaligem Durchlaufen des POST mit <Entf> ins BIOS-Menü,
dort die Auswahl der Bootplatte richtigstellen,
Win hochfahren

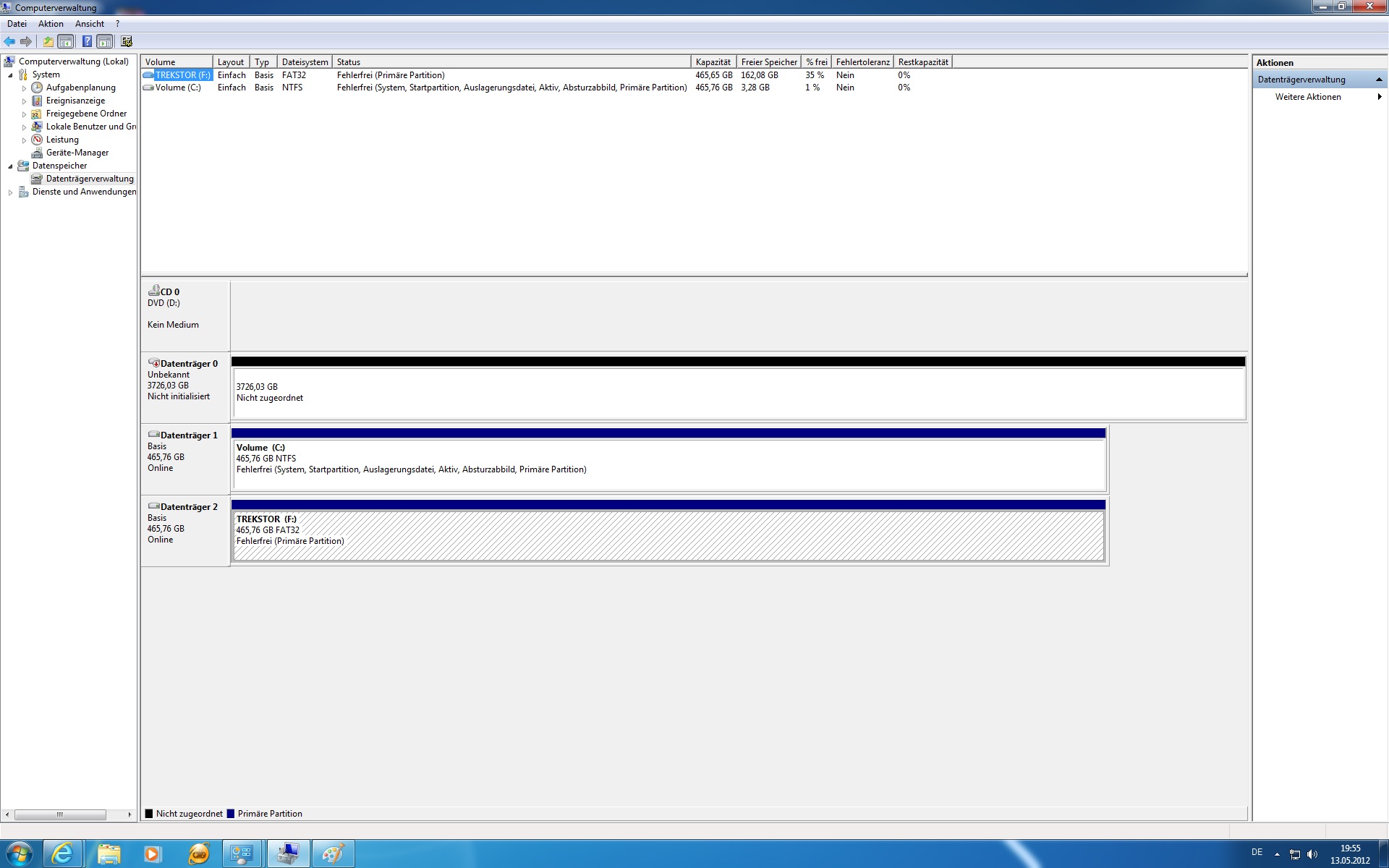

Screenshot der Datenträgerverwaltung in den Anhang, Initialisieren ablehnen!
die an den Ports befindliche Plattenreihenfolge(muss unbedingt übereinstimmen):
S2H7J90B304771
S2H7J9EB310684
S2H7J90B305826
S2H7J9EB310672
Falls nicht, Anschlüsse vertauschen, mit Strg+Alt+Entf oder HWReset diese Sequenz wiederholen, bis die Reihenfolge stimmt - dann:
Create Array mit folgenden Daten:
Name="Volume0"
Stripsize: 64K
Size: max
RAID level: RAID10(RAID0+1)
mit den Platten
S2H7J90B304771
S2H7J9EB310684
S2H7J90B305826
S2H7J9EB310672
Nach Exit und nochmaligem Durchlaufen des POST mit <Entf> ins BIOS-Menü,
dort die Auswahl der Bootplatte richtigstellen,
Win hochfahren

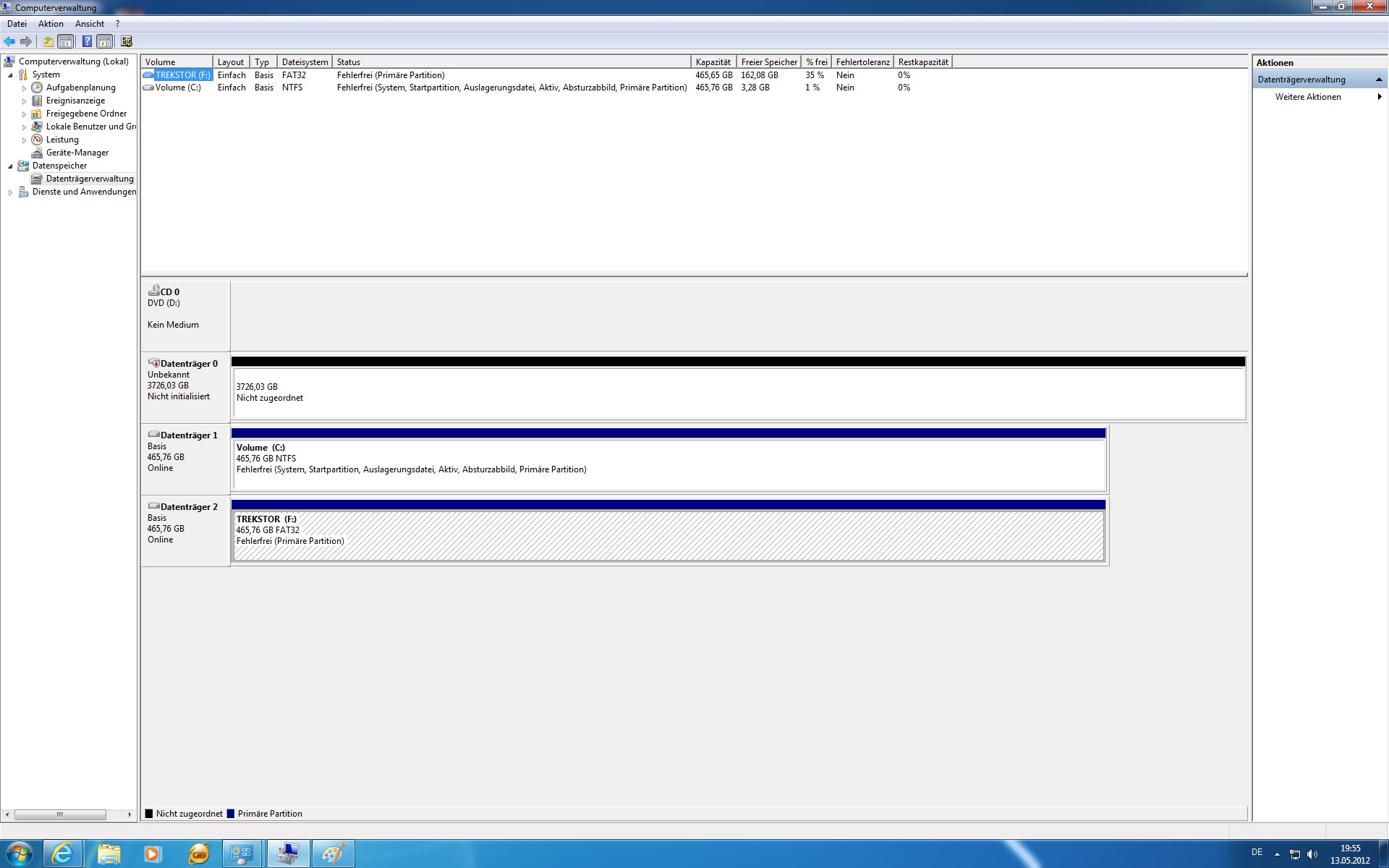

Screenshot der Datenträgerverwaltung in den Anhang, Initialisieren ablehnen!
Die nachfolgenden Steps erst durchführen, wenn von mir das OK kommt.
In der Datenträgerverwaltung initialisieren ablehnen, es wird der 3725.90GB Bereich des Volume0 als Datenträger 0 erscheinen (wenn nicht, im HxD +1 für die physical Disk)
HxD Aufruf unter User mit Administratorrechten (oder per Rechtsklick mit ausführen als...)
- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" nicht entfernen)

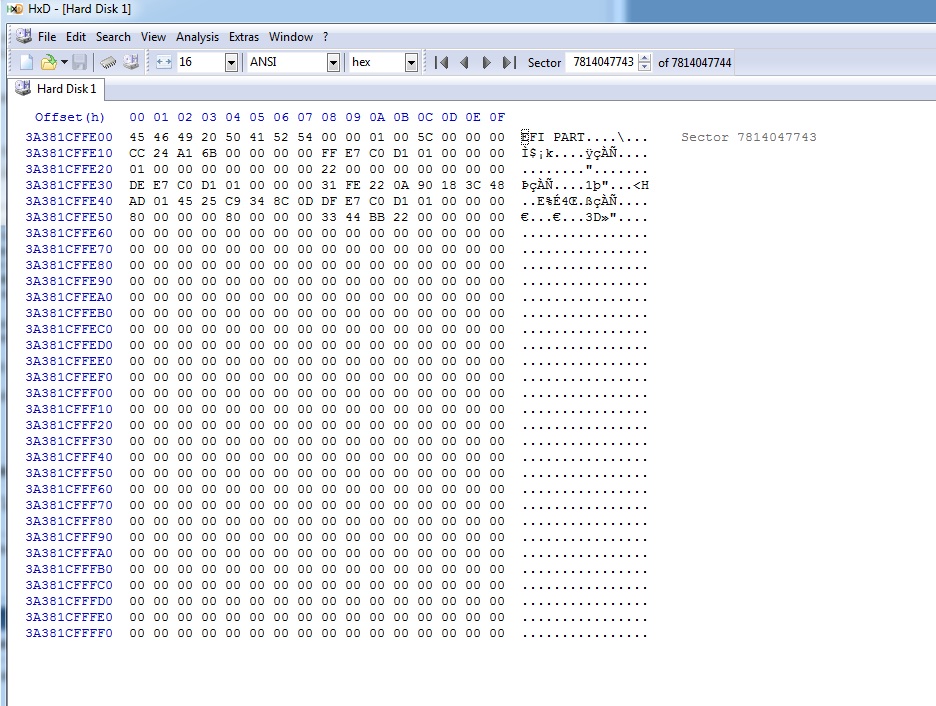

- in der Menüzeile mit ">|" zum letzten Sektor positionieren
das sollte Sektor4194303999 7814047743 sein und dort sollte sich in der ersten Zeile finden:
3A381CFFE00 45 46 49 20 50 41 52 54 00 00 01 00 5C 00 00 00 EFI PART....\...
- Eingabe mit copy&paste in das Sektoreingabefeld der Menüzeile den Wert 264192 und Enter
dort sollte in der ersten Zeile zu finden sein:
............ EB 52 90 4E 54 46 53 20 20 20 20 00 02 08 00 00 ëR.NTFS .....
gleiches muss auch am Sektor 7814045695 zu finden sein
wenn alles passt,
-HxD beenden
HxD Aufruf unter User mit Administratorrechten (oder per Rechtsklick mit ausführen als...)
- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" nicht entfernen)

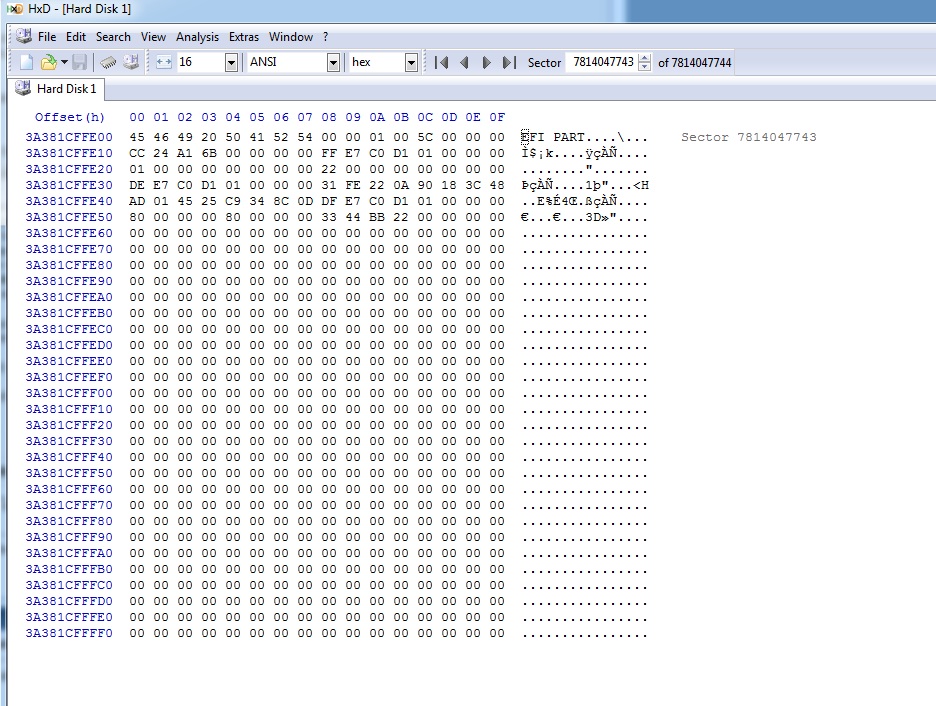

- in der Menüzeile mit ">|" zum letzten Sektor positionieren
das sollte Sektor
3A381CFFE00 45 46 49 20 50 41 52 54 00 00 01 00 5C 00 00 00 EFI PART....\...
- Eingabe mit copy&paste in das Sektoreingabefeld der Menüzeile den Wert 264192 und Enter
dort sollte in der ersten Zeile zu finden sein:
............ EB 52 90 4E 54 46 53 20 20 20 20 00 02 08 00 00 ëR.NTFS .....
gleiches muss auch am Sektor 7814045695 zu finden sein
wenn alles passt,
-HxD beenden
HxD Aufruf unter User mit Administratorrechten (oder per Rechtsklick mit ausführen als...)
- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" diesmal entfernen)
in der Menüzeile rechts neben dem Sektoreingabefeld muss "of 7814047744" stehen sonst Abbruch, falsche Platte
der komplette angezeigte Sektor 0 muss lauter 00en enthalten,
im Sektor 1 muss in der ersten Zeile rechts "EFI PART" zu finden sein
wenn nicht, Abbrechen!
========= restore MBR/GPT
- Menü: File/open... --> den aus dem Anhang entzippten MBRGPTkorr.bin wählen
- Strg+A (markiert alles)
- Strg+C (Kopiert es in die Zwischenablage)
- Menü: File/Close (es erscheint wieder diemarkierte Anzeige der hard disk)
- Menü: Edit/select block/start: 0 ; length: 600, hex, OK
- Strg+V (überträgt es aus der Zwischenablage - bei popup "File Size change": ABBRECHEN, ohne zu speichern!
- Menü: File/Save (schreibt es auf die Platte zurück)
- HxD beenden

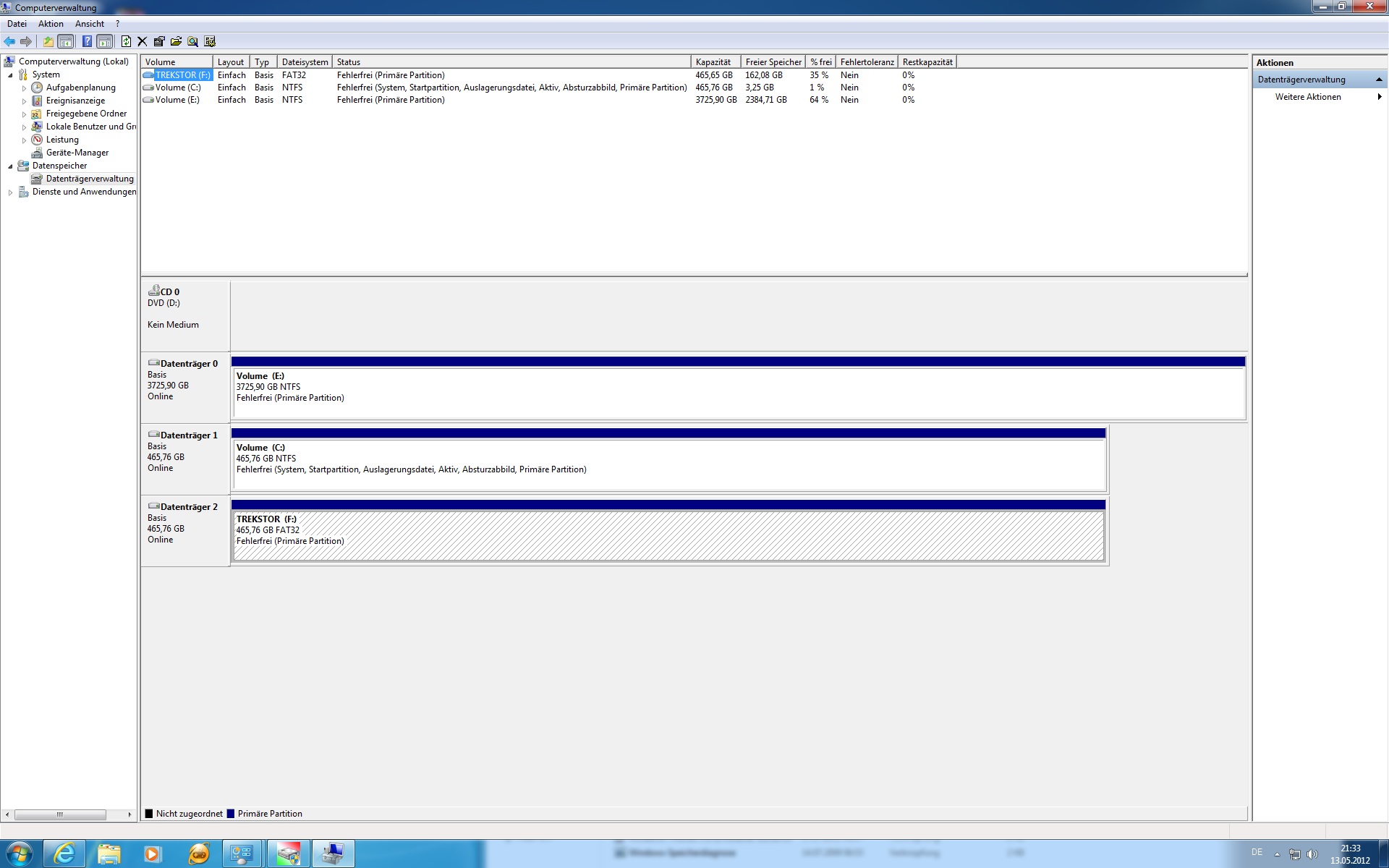

Danach Win Neustart, es sollte die "Microsoft reserved" und die Datenpartition angezeigt werden. Noch nicht versuchen, mit dem Win Explorer den Inhalt anzusehen!
Screenshot der Datenträgerverwaltung in den Anhang.
Die Eingabeaufforderung als Administrator ausführen,
dort ein "chkdsk laufwerksbuchstabe:" OHNE Parameter der Datenpartition.
Irgendwelche Fehlermeldungen?
Wenn ja, "chkdsk laufwerksbuchstabe: >c:\chklog.txt" und chklog.txt gezippt in den Anhang
Wenn nein, wars das. Die Diashow kann beginnen...
- Menü: Extras/open disk/physical disk/hard disk 1 (Häkchen bei "open as readonly" diesmal entfernen)
in der Menüzeile rechts neben dem Sektoreingabefeld muss "of 7814047744" stehen sonst Abbruch, falsche Platte
der komplette angezeigte Sektor 0 muss lauter 00en enthalten,
im Sektor 1 muss in der ersten Zeile rechts "EFI PART" zu finden sein
wenn nicht, Abbrechen!
========= restore MBR/GPT
- Menü: File/open... --> den aus dem Anhang entzippten MBRGPTkorr.bin wählen
- Strg+A (markiert alles)
- Strg+C (Kopiert es in die Zwischenablage)
- Menü: File/Close (es erscheint wieder die
- Menü: Edit/select block/start: 0 ; length: 600, hex, OK
- Strg+V (überträgt es aus der Zwischenablage - bei popup "File Size change": ABBRECHEN, ohne zu speichern!
- Menü: File/Save (schreibt es auf die Platte zurück)
- HxD beenden
Danach Win Neustart, es sollte die "Microsoft reserved" und die Datenpartition angezeigt werden. Noch nicht versuchen, mit dem Win Explorer den Inhalt anzusehen!
Screenshot der Datenträgerverwaltung in den Anhang.
Die Eingabeaufforderung als Administrator ausführen,
dort ein "chkdsk laufwerksbuchstabe:" OHNE Parameter der Datenpartition.
Irgendwelche Fehlermeldungen?
Wenn ja, "chkdsk laufwerksbuchstabe: >c:\chklog.txt" und chklog.txt gezippt in den Anhang
Wenn nein, wars das. Die Diashow kann beginnen...
