SATA Anschlüsse verschiedene Pin Belegung?

[crysler]

Hey Leute,
ich hoffe mir kann jemand vielleicht mal schnell helfen, Ich habe ARGB Controller Kit. und habe diesen an einen Corsair Rm 1000x oder auch Thermaltake GT 750 beides modular, da zerschiest es den controller. Davor war er an einem Thermaltake 650 mit festen Kabeln und da lief alles ohne Probleme. Was ich sehe ist das die Modualren 5 kabel Belegung haben und das feste 4 Kabel.????


Ich stehe da aufn Schlauch dachte SATA = SATA? wie kann ich das machen das es an einen der beiden modularen netzteile läuft?


Vielen dank



[psy187]

Moin,

welches ARGB Controller Kit genau ?



[cartridge_case]

Bilder?!



[crysler]

https://amzn.eu/d/cNo0Oxh

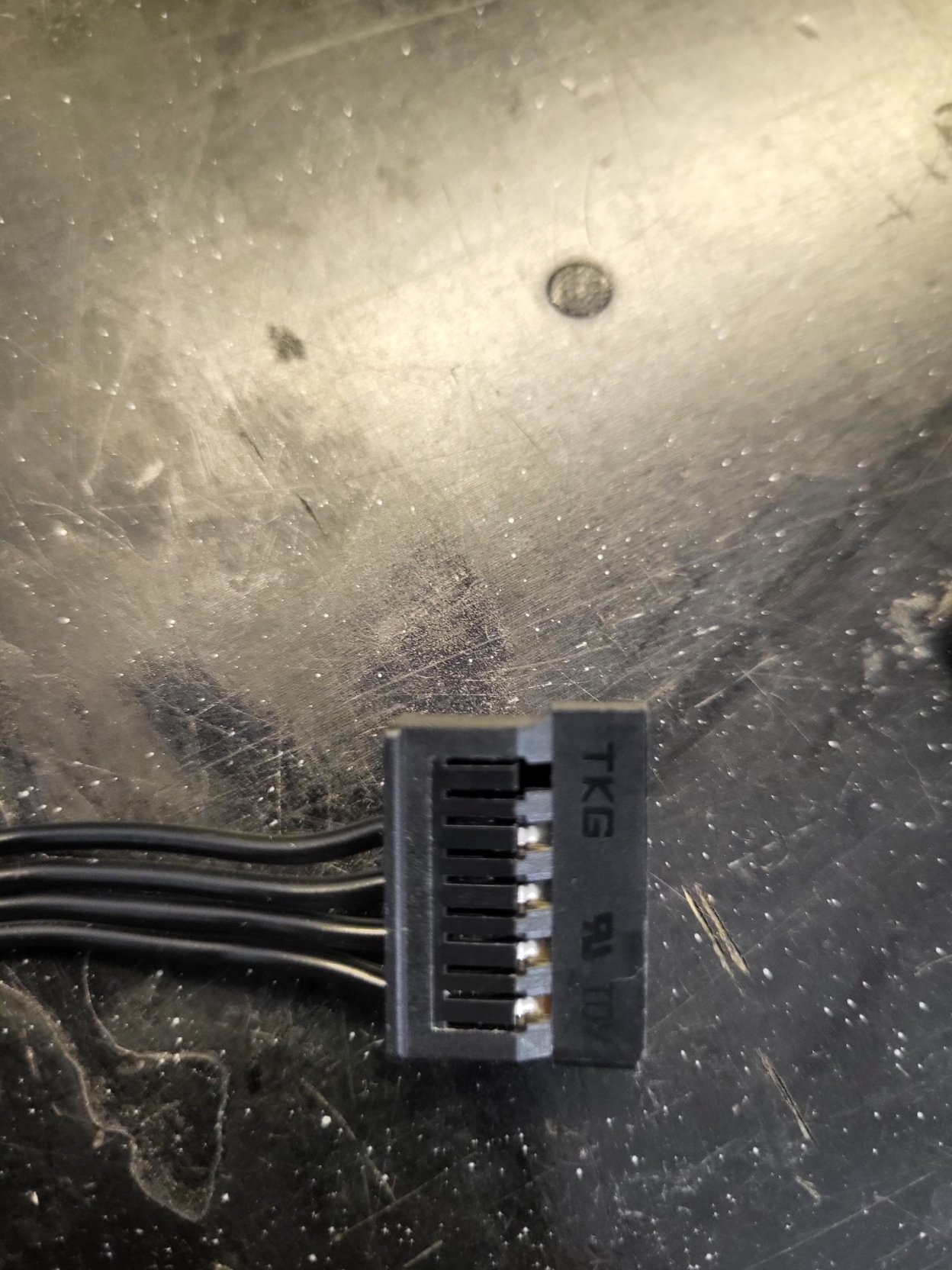

1= Thermaltake 650 feste Kabel 1-4 belegt 2= Thermaltake 750 modular 1-5 belegt?



[Motorrad]

Hast du jetzt schon zwei von diesen Controllern geschrottet?

Ansonsten wüßte ich nicht, daß es verbraucherseitig unterschiedlich belegte Sata- Stecker an den jeweiligen Kabeln gibt.



[crysler]

1= Thermaltake 650 feste Kabel 1-4 belegt 2= Thermaltake 750 modular 1-5 belegt?

TZMRIT 2-in-1 ARGB PWM Fan Hub mit Controller,9 x 4 Pin PWM Fan Connectors,9 x 5V 3PIN ARGB Ports,Magnetische Basis und SATA Power 18 Port,RGB Hub mit einstellbarer Geschwindigkeit​

Ergänzung (28. Juni 2025)

ja angeschlossen an Sata vom neuen netzteil und zack licht aus, hatte aber zum testen davor aan dem 650 und da gehts?

deswegen meine frage ist SATA nich = SATA? komisch ist die 4 pin 5 pin belegung



[cartridge_case]

Da sieht man aber keinen Anschluss. Kann so ja alles sein.



[crysler]

ja angeschlossen an Sata vom neuen netzteil und zack licht aus, hatte aber zum testen davor aan dem 650 und da gehts?

deswegen meine frage ist SATA nich = SATA? komisch ist die 4 pin 5 pin belegung

Ergänzung (28. Juni 2025)

wie soll ich euch Fotots machen?



[cartridge_case]

wie soll ich euch Fotots machen?

Na ich möchte den Stecker sehen. Den Anschluss.



[crysler]



[cartridge_case]

Das ist aber kaputt, oder?

Oder ist das die Aufnahme? Ich bin irritiert. Mach doch mal bitte ordentliche Fotos von allen Anschlüssen und Steckern.



[crysler]

Ich versuche
Das sind die 2 die funktionieren.



[cartridge_case]

Das sind die 2 die funktionieren.

Die sind weniger interessant.^^



[crysler]

wie soll ich euch Fotots machen?



[Phanos]

deswegen meine frage ist SATA nich = SATA? komisch ist die 4 pin 5 pin belegung

Es gibt die Belegung mit 4 oder 5 Adern wenn Du das meinst.
2 x GND Schwarz, 1x 12V Gelb, 1 x 5 Volt Rot, 1 x 3,3V Orange, bei 4 Adern fehlt 3,3V.
Du hast alle Adern in schwarz funktioniert auch weil die Stecker verpol sicher sind.



[crysler]

meinst du die stecken die in die Netzteile gehen?



[psy187]

Moin,

sowie ich es sehe hat dein Controller 4 Pin mit 1x 12V und 1x 5V

Die 5 Pin Sata Variante soll anscheinend noch 3V auf den Leitungen haben.

Variante mit 5 Stromleitungen (Gelb = 12 V, Schwarz = GND, Rot = 5 V, Orange = 3,3 V)



[crysler]

ja danke

sow ie ich es sehe hat dein Controller 4 Pin mit 1x 12V und 1x 5V Die 5 Pin Sata Variante soll anscheinend noch 3V auf den Lietungen haben.

aber wie soll ich dann den controller und die lüfter an die Netzteile anschliesen also ich versteh das nicht?



[Phanos]

Hast Du ein Multimeter um mal nach zu messen welche Spannung wo anliegt.
Bei vier Leitung sind die mittleren Adern GND.
Wenn es zu einem Abschalten gekommen ist liegt vermutlich ein falsche Belegung vor.
Was ich schon hatte, das der Stecker falsch belegt war.



[crysler]

ne hab leider kein multimeter, habe ich auch schon dran gedacht an falsche belegung, aber habe 2 x modulare netzteile versucht mit den jeweils dazu gehörigen kabel
