Hi...
eine kaltlichkathode schließt man ja nicht direkt an nen molex an, sondern hat noch den inverter dazwischen. ich würd den schalter zwischen inverter und molex klemmen - du knipst einfach das gelbe kabel, das vom inverter zum molex führt durch ( ist n 12V anschluss) und lötest das ding dazischen...
ich hab meine Kaltlichkathoden bei conrad gekauft, da war n schalter direkt mit dran
Wie schon gesagt einfach zwischen löten aber pass auf das du die Kontakte am besten isolierst, weil bei einem Kurzschluss kann ganz schön viel Strom fließen.
Der Schalter wird in die +12V Versorgung des Inverters geschaltet. Und zwar mit den Anschlüssen C (Common) und No (normaly open), Der zusätzliche 3. Kontakt muß an - zur Versorgung der internen LED. Sollte die LED dauernd brennen muß C und No vertauscht werden.
Der 3. Kontakt wird als - Anschluß für die LED gebraucht. Mit 2 Anschlüssen funzt der Schalter auch, nur die LED leuchtet nicht. Die LED braucht ja + und - zum leuchten.
also ich stelle mir das jetzt so vor das die LED euchtet wenn der schalter auf " AN " steht also müsste man
Kontakt 1. ( von der KK ) mit dem schalter Kontakt 1. verbinden kontakt 2 oder 3 mit der LED und dem anderen kontakt der KK also leuchtet die LED dan weil von kontakt 1 ( + ) und 2( - ) dan verbunden sind außerdem sind dann aber auch 1 ( + ) und 3 ( - ) verbunden ?
Dann bekommt die LED nur + und das reicht nicht zum Leuchten. Hat der Schalter an den Kontakten Beschriftung und wenn ja, was steht da. Dann kann ich dir erklären, was wohin miuß.
Das weiß ich ja nicht denn ich habe den Schalter noch nicht und das ist auch der grund warum ich Frage weil ich wissen muss ob das geht oder nicht und caseking nur solche Schalter hat

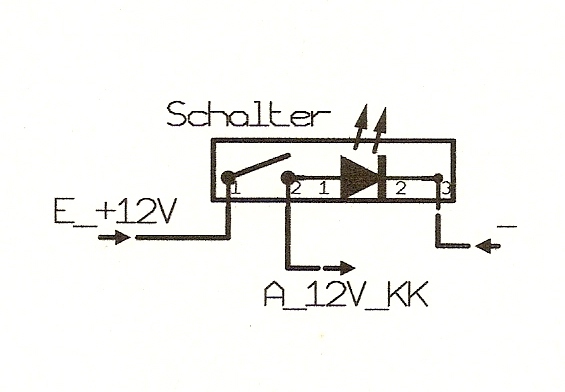

Beide Adern vom Molex durchschneiden.
die gelbe (+12V) auf den Pin wo +12V dransteht.
diie gelbe die weiter geht in die Mitte vom schalter
die schwarze auf den - Pin
und die schwarze die weitergeht auch darauf.
Anders gehts nicht. was du weiter oben gezeichnet hast geht nicht. Da brennt die LED nicht.
hm ich glaub da nehm ich lieber andre schalter die nicht leuchten und gut aussehen wird ja eher net so toll aussehen wenn die ganzen kabel neu ummantel sind usw.
