Ich habe eine recht komplizierte HA aufgekriegt

hier mal eine kurzfassung

1 2 3 nacheinander ist GRÜN
3 2 1 dann leuchtet ROT
2 1 3 dann leuchtet ROT
3 1 2 dann leuchtet ROT
1 3 2 dann leuchtet ROT
2 3 1 dann leuchtet ROT

eine 4 eingang soll als NOT AUS dienen


das darf nur aus UND, ODER, NICHT und SR-Flifplops elementen bestehen

falls einer ahnung hat davon und mir eine bischen helfen kann plz postet



[CandyMan10]

warte mal....

Willst du ne Schrutek Lösung? oder ne normale?



[acf|moon]

ne Schrutek ??? kenn ich garnicht

ne kleine zeichnung oder ne kurze erleuterung wie die elemente gestzt sind für jeden eingang und wie alle eingänge verknüpft werden
ich habe ganz vergessen zu sagen das alle eingänge taster sind



[CandyMan10]

es soll nur 1-2-3 gehen, die anderen möglichkeiten nicht?

u 1
s sr1
u 2
u sr1
s sr2
u 3
u sr2
s sr3
s Grün
u 4
R sr1
R sr2
R sr3
R grün

S = setzen
R=Rücksetzen

Die anderen funktionieren auch gleich, verstehe ich richtig dass alle anderen möglichkeiten nicht gehen sollen?



[acf|moon]

jop nur in der reihnfolge 123 soll die grüne lampe anschalten
da liegtst du richtig



[CandyMan10]

He Mann klemm dirch dahinter, es is nicht so schwer. Hab dir gezeigt wie grün leuchtet. Muss dann nach hause gehen. Hab jetzt keine Zeit mehr. "Denk nach Mcfly, denk nach" (Zitat aus Zurück in die Zukunft).



[acf|moon]

danke für die hilfe werd mich mach an deine lösung hängen



[CandyMan10]

Denk dran, so finktionierts mit grün, rot ist im prinzip auch nicht anders zu programmieren.

ps. du brauchst sr3 nicht unbedingt, kannst gleich den ausgang setzen.



[FrEEwEbEr]

vl. hilft das dir weiter....
Hab dir mal nen Denkanstoß gebastelt

Ups seh gerade das bei dem Und B004 was Falsch ist, natürlich muss der Notaus auf das R vom SR-Schaltglied



[acf|moon]

danke ich glaube nun hats klick gemacht
thx an euch für die hilfe



[glimbim]

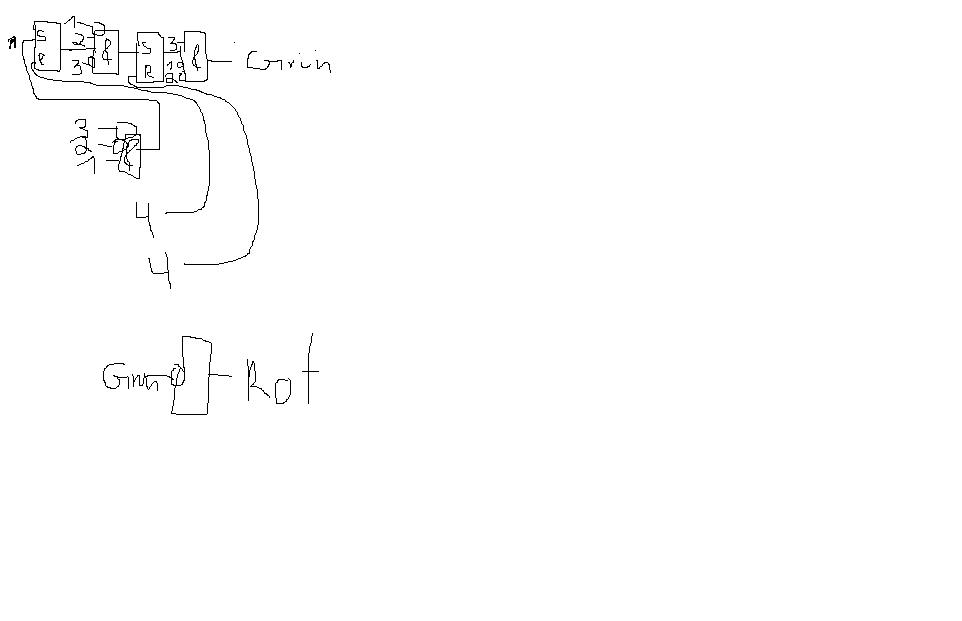

Das bild über mir ist falsch.. da kannste auch 231 oder 321 usw. machen und es leuchte dann grün
hier haste die antwort....
grafik war ich schon immer scheiße..



[daemon777]

Du glaubst doch nicht, dass man da irgendwas erkennt oder ?



[acf|moon]

mhh.. das ist ja richtig aber es müssen erst 3 tasten gedrückt werden das rot bzw grün anspringt so ist ja die schaltung richtig
aber ich danke euch
hab jetzt mit einen aus meiner klasse ne lösung gefunden.

aber durch FrEEwEbEr sind wir auf die lösung gekommen ^^
