SRAM Bit Anzahl

[OUalid]

Hallo zusammen,

ich habe einen SRAM Karten Slot zum Auslesen von Datne aus einem internen Speicher wie auf dem Foto.

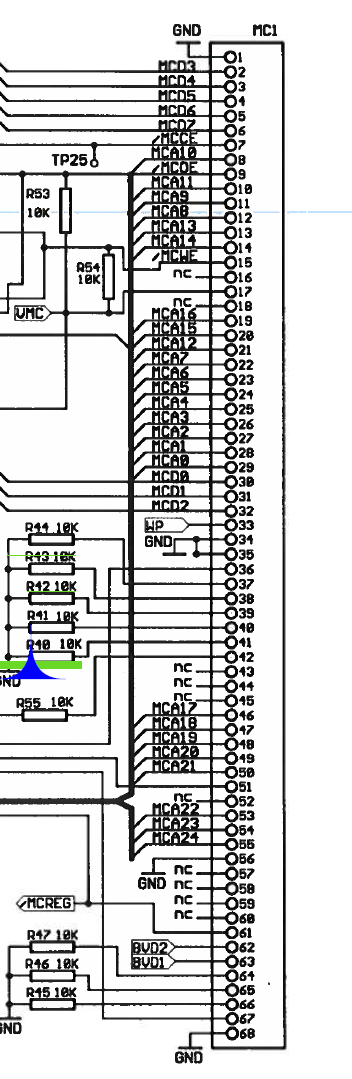

nun möchte ich wissen, basierend auf das Schema, ob ich eine 8- oder 16-bit Karte Brauche.

Vielen Dankz im Voraus für eure Hilfe!



[madmax2010]

Zu was genau gehört der schaltplan?
was kann der speicher controller an dem der slot angeschlossen ist?



[kartoffelpü]

Was soll da ausgelesen werden? SRAM ist wie DRAM flüchtig und verliert seinen Inhalt ohne Spannung.



[gforce4711]

... , ob ich eine 8- oder 16-bit Karte Brauche.

Kommt darauf an, was du mit Bits meinst.
Eigentlich müssen nur die Leitungen MCAx bzw. MCDx gezählt werden.
Da sind dann 8 Datenleitungen und 25 Adressleitungen.



[OUalid]

Kommt darauf an, was du mit Bits meinst.
Eigentlich müssen nur die Leitungen MCAx bzw. MCDx gezählt werden.
Da sind dann 8 Datenleitungen und 25 Adressleitungen.

Das war auch meine Überlegung, 8 Datenleitungen entsprechen eine 8-bit

Was soll da ausgelesen werden? SRAM ist wie DRAM flüchtig und verliert seinen Inhalt ohne Spannung.

Die SRAM-Karten sollen eine interne Akku haben. Die Daten werden dann aus dem internen Speicher vom System ausgelesen.

Zu was genau gehört der schaltplan?
was kann der speicher controller an dem der slot angeschlossen ist?

Der Schaltplan gehört zu einem Messdatenerfassungssystem (sehr sehr altes System). Sorry ich bin neu zu dem Thema und erkenne nicht gut was wo steht



[cruse]

Interessant, hab auch mal danach gegoogelt und wusste auch nicht das es da 8 & 16 Bit gibt, aber scheinbar echt:

https://487481.forumromanum.com/mem...te_fuer_lawo_monobus_bit_oder-ibis_world.html

https://www.amtron.com/sram/

Wird bei Punktmatrixanzeigen (Beispiel) benutzt und wohl auch bei elektronischer Studiohardware. Alles schon ältere Hardware, bei den neueren wird usb benutzt.

Ich bezweifle dass das hier einer auf die Schnelle beantworten kann. Aber vielleicht hast du ja Glück @OUalid



[Ranayna]

Meiner Einschatzung nach ist die Chance in einem Elektronikforum definitiv besser eine Antwort zu bekommen.

Aber wenn du woanders nachfragst, liefere bitte von Anfang an mehr Informationen
Auch zB nicht nur "altes Messdatenerfassungssystem", sondern auch welches.
Und was genau du vorhast. Je mehr Informationen du lieferst desto besser und schneller kann dir geholfen werden.

Frag nur nicht auf Microcontroller.net. Die fressen Neulinge zum Fruehstueck wenn die auch nur den kleinsten Fehler machen.
Wenn du des englischen maechtig bist, kann ich www.eevblog.com/forum empfehlen.



[dms]

.. ich denke hier gleich an den bekannten (un)-Nutzer

• neu angemeldet
• fragmentarische aber sehr spezielle Infos für ein sehr spezielles Problem mit wenig Kontext (welches Gerät/Branche ....)

Geht es um PCMCIA-S-Ram Karten ...
https://www.scm-pc-card.de/speicherkarten/pcmcia-static-ram-sram/

einfach geraten die Bauform des Interface würde ja auch helfen

D.
