Wofür dieser Kabel? Und wohin?

[yxnxs_0805]

Hey Leute,
Ich hab mir meinen ersten PC zusammengebaut und ich hab beim Gehäuse von NZXT H510 Elite ein Kabel übrig, welches von den LEDs an der oberseite kommen. Mein Frage wäre, wofür ist der zuständig und wo muss ich ihn anschließen? Ich hab meinen PC gestern eingeschaltet und alle hat gut fu ktioniert und geleuchtet.
Ich hoffe ihr könnt mir dabei weiterhelfen.



[Fujiyama]

Wohin führt den das Kabel?
Schon im Handbuch geschaut ob da irgendwas steht?



[Prometheus27]

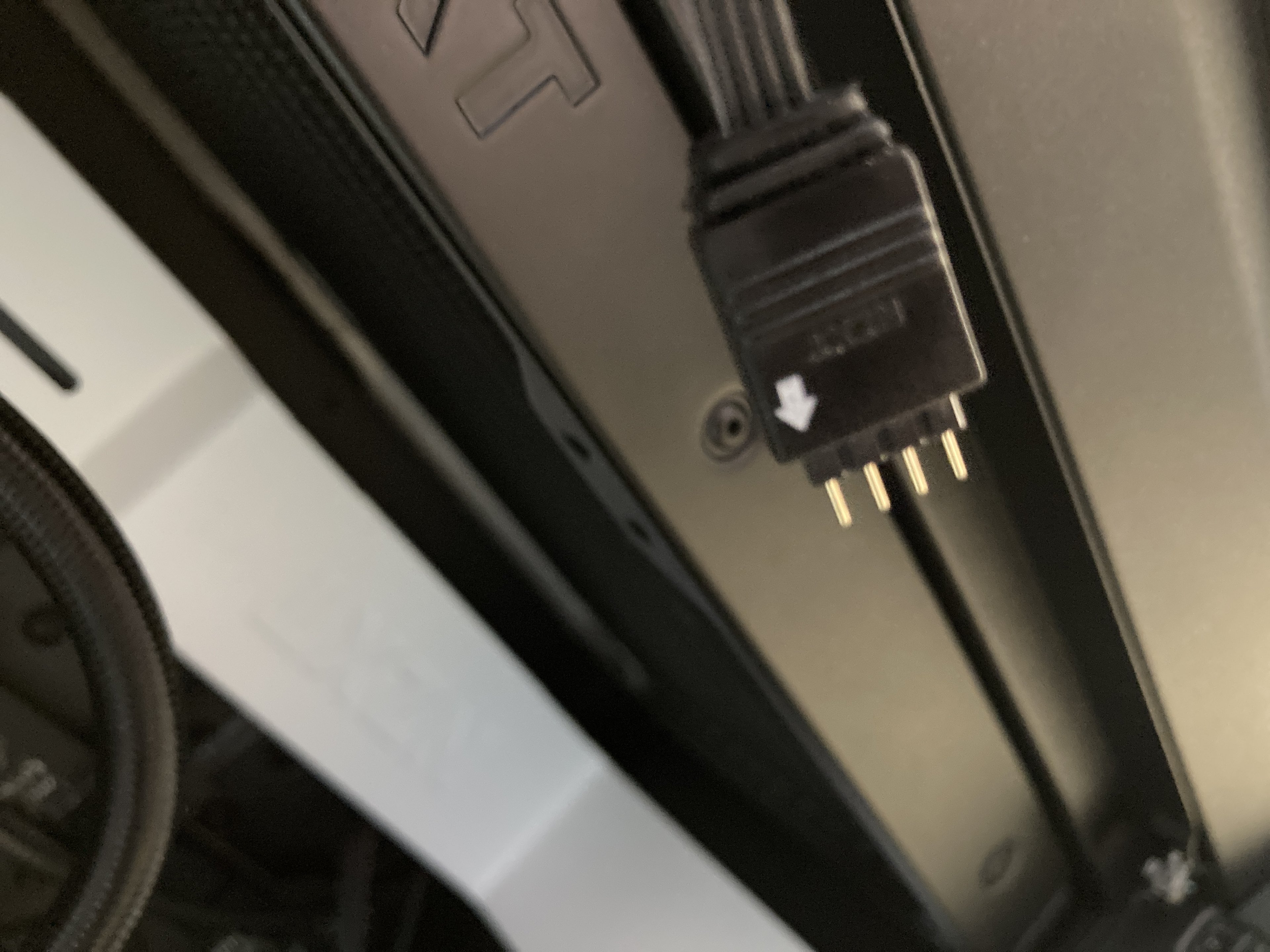

Das ist ein 4-Pin-RGB Kabel, allerdings der Male-Stecker, vermutlich kann man da zusätzliche RGB-LED-Strips dran anschließen



[JoeDante]

Exakt, daran kann man 12V RGB Leds anschließen. Ist das eine Verlängerung?



[asdwe]

Die Dinger kann man in Reihe schalten. Dafür benötigt man das. Auf der Eingangsseite ist ebenfalls ein Pfeil. Wenn man jedes Element einzeln ansteuert dann braucht man den Stecker nicht. Dafür müsste auch sowas wie eine Abdeckkappe für den Stecker im Lieferumfang enthalten sein, glaube ich.



[Wolfpac]

Habe mir eben das Handbuch des Gehäuses angeschaut grausig und natürlich nichts zu den LEDs - der Hersteller gehört bestraft für so einen Müll... ein 20 MB großes PDF-File mit 2 Seiten ... System kotzt ab wenn man es öffnet bzw. die Seite wechselt.



[RaptorTP]

Gehört sehr vermutlich zur LED Beleuchtung deines Gehäuses

Also für mich gehört der 4pin Standard bestraft.
Kein poka yoke - einfach nur dämlich.



[yxnxs_0805]

Wohin führt den das Kabel?
Schon im Handbuch geschaut ob da irgendwas steht?

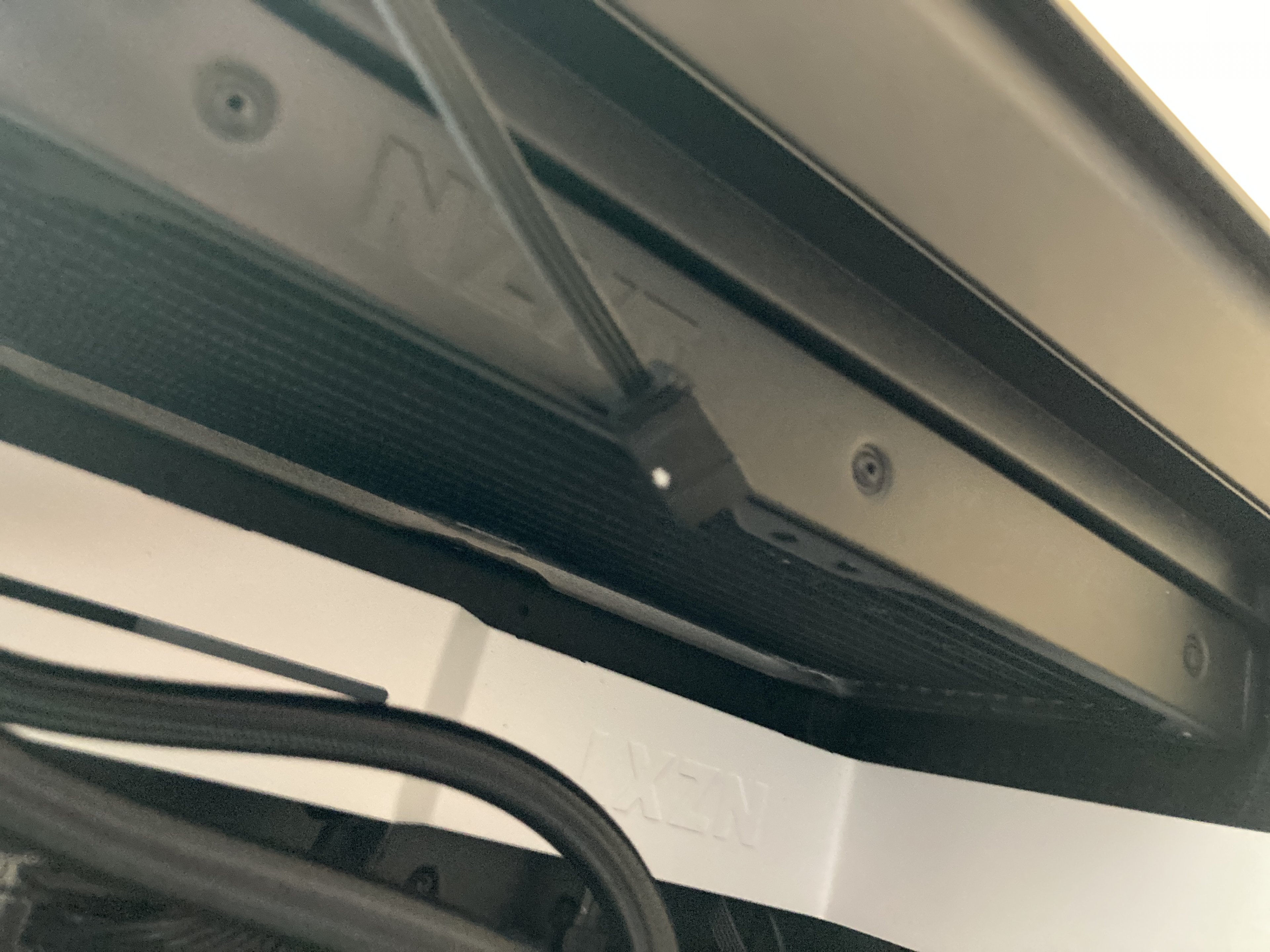

Also im Handbuch fand ich nichts und das Kabel führt wie gesagt zu den LED streifen die an decke des gehäuses befestigt sind

Ergänzung (24. Juni 2021)

Exakt, daran kann man 12V RGB Leds anschließen. Ist das eine Verlängerung?

Nein es kommt direkt von den LED‘s wobei das andere Kabel schon hinten angeschlossen ist



[JoeDante]

Dann.... muss da noch irgendwo ein Kabel mit einer 4 Pin Buchse sein, wo du das anschließen kannst. Sonst leuchtet sich da nichts.



[User007]

Hi...

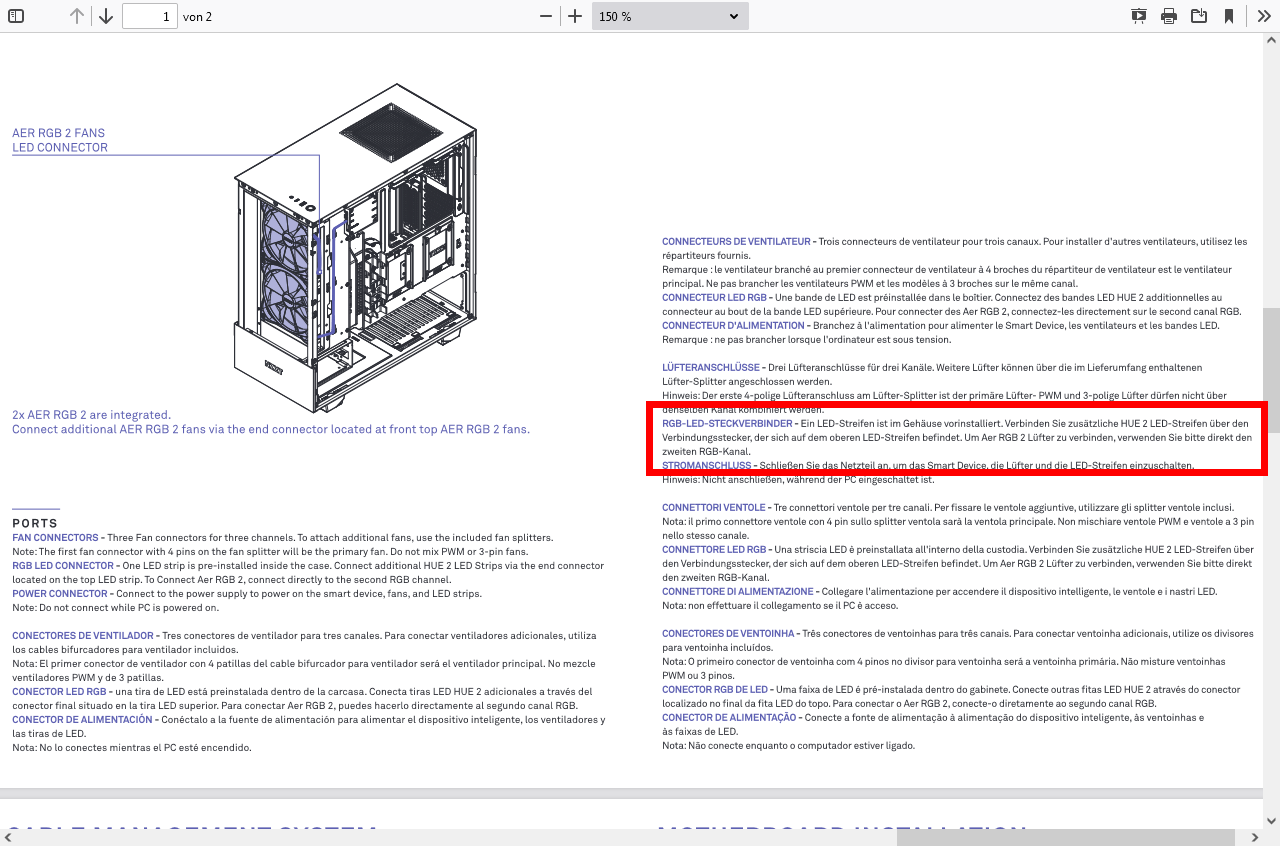

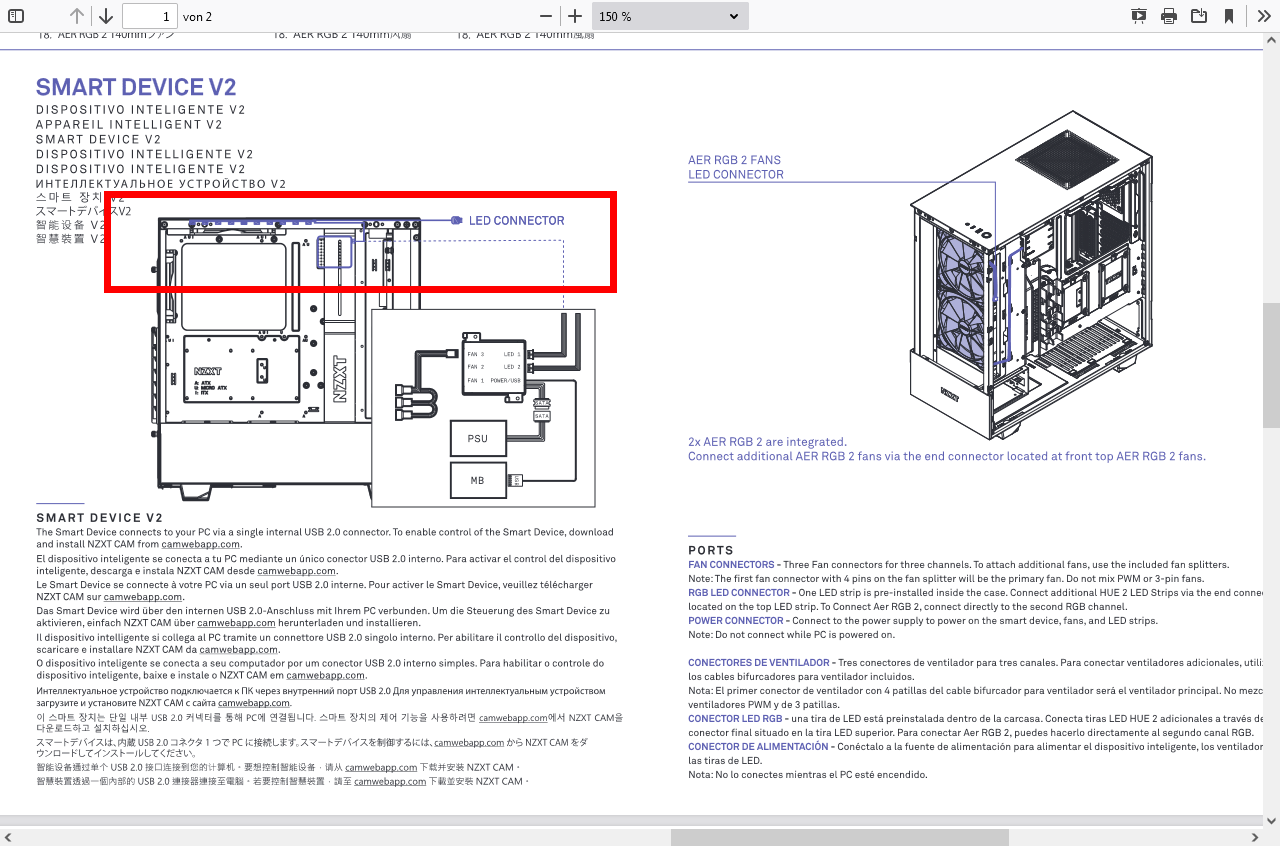

Also, im von der NZXT-Produktseite (Abschnitt Downloads) verweisenden Link zum funktionierenden "PDF-Handbuch" ist das eigtl. verständlich beschrieben:



[poerem]

Nein es kommt direkt von den LED‘s wobei das andere Kabel schon hinten angeschlossen ist

Genau, es ist nur eine Verlängerung für weitere LEDs



[Wolfpac]

Also, im von der NZXT-Produktseite (Abschnitt Downloads) verweisenden Link zum funktionierenden "PDF-Handbuch" ist das eigtl. verständlich beschrieben:

Du hast recht! ich hab das nicht gefunden, weil wenn man nach LED sucht, findet man im PDF (immer noch kotz) nichts



[RaptorTP]

Dann muss da aber auch ein "Schluppi" drüber.
Sonst baumeln da eben offene 12V rum



[yxnxs_0805]

Dann.... muss da noch irgendwo ein Kabel mit einer 4 Pin Buchse sein, wo du das anschließen kannst. Sonst leuchtet sich da nichts.also es leuchtet schon alles auch die led von wo das Kabel kommt aber ich wundere mich nur. Möglicherweise ein Anschluss für weiter LED streifen

Dann muss da aber auch ein "Schluppi" drüber.
Sonst baumeln da eben offene 12V rum

Den hab ich drüber hab es fürs 2. bild abgenommen



[minimii]

@RaptorTP guter Einwand.
hust son schlüppi / propfen / blindstopfen machen ja selbar die billig hersteller von RGB zeug bei Aliexpress drauf...
