9TB Raid Failed

[photom]

Hallo,

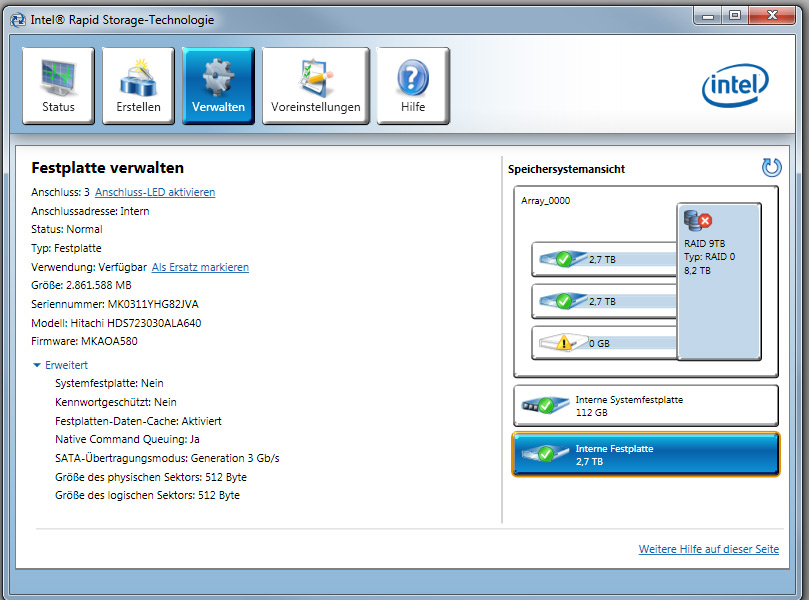

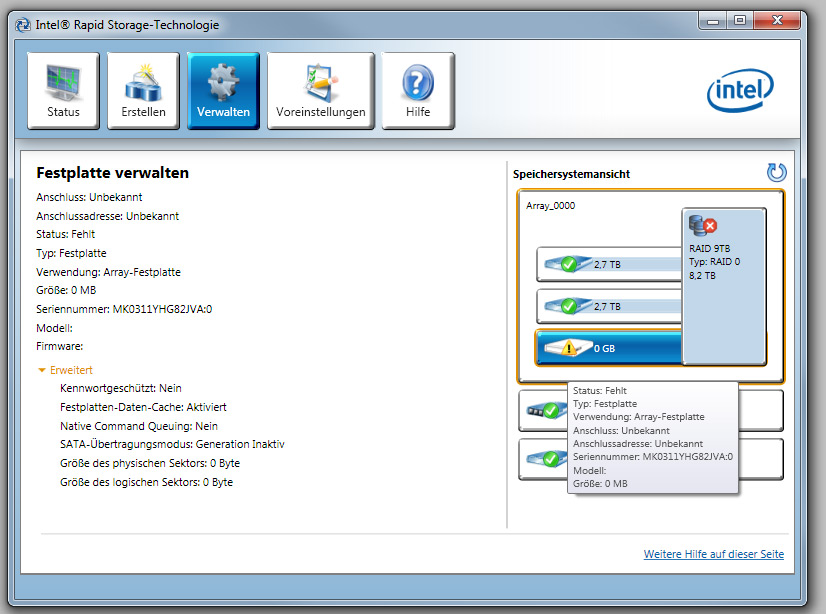

habe gestern an mein Board Asus P8Z68V_PRO eine Externe Platte angesteckt (e-sata) und später irgenwann neugestartet. Und da sich auf der externen e-sata platte noch ein altes Betriebsystem befand, wollte er anscheinend von dem Booten. Egal..Platte abgesteckt und auf einmal folgenden Meldung. Raid FAILED (siehe Fotos) seit dem nichts mehr mit den Platten gemacht. Kein Fomatieren, keine Chkdsk nichts..

Die "non-Raid Disk" gehört natürlich zu dem Array system

ps. jaaaa ich weiss raid0 ist soooo gefährlich...Ich bin Fotograf und habe teils mit riesen Datenmengen zu tun. Ein Foto kann schon mal mit Ebenen knappe 2GB haben...
die letzte Datensicherung ist paar Tage her...trotzdem hätte ich gern die Fotos von dem gestrigen shooting
und der nette mensch der mir Hilft bekommt sie auch

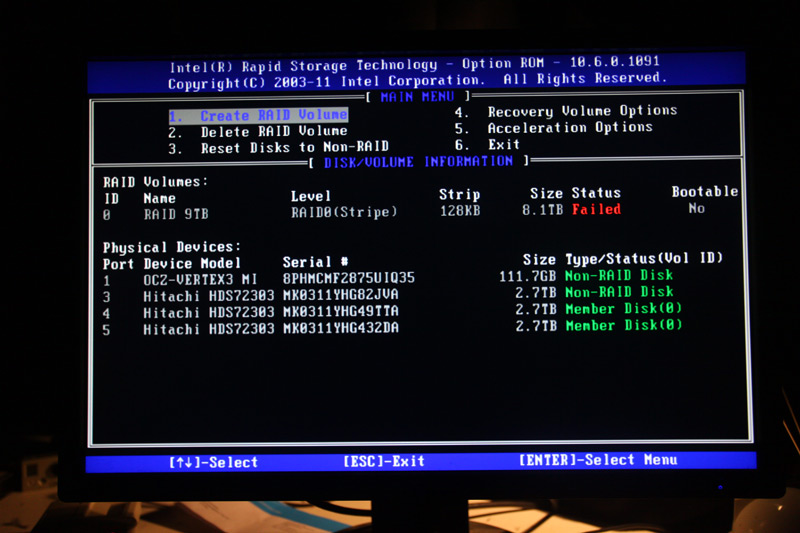

http://www.photom.at/tempf/raid_a.jpg

http://www.photom.at/tempf/raid_b.jpg

http://www.photom.at/tempf/raid_b2.jpg

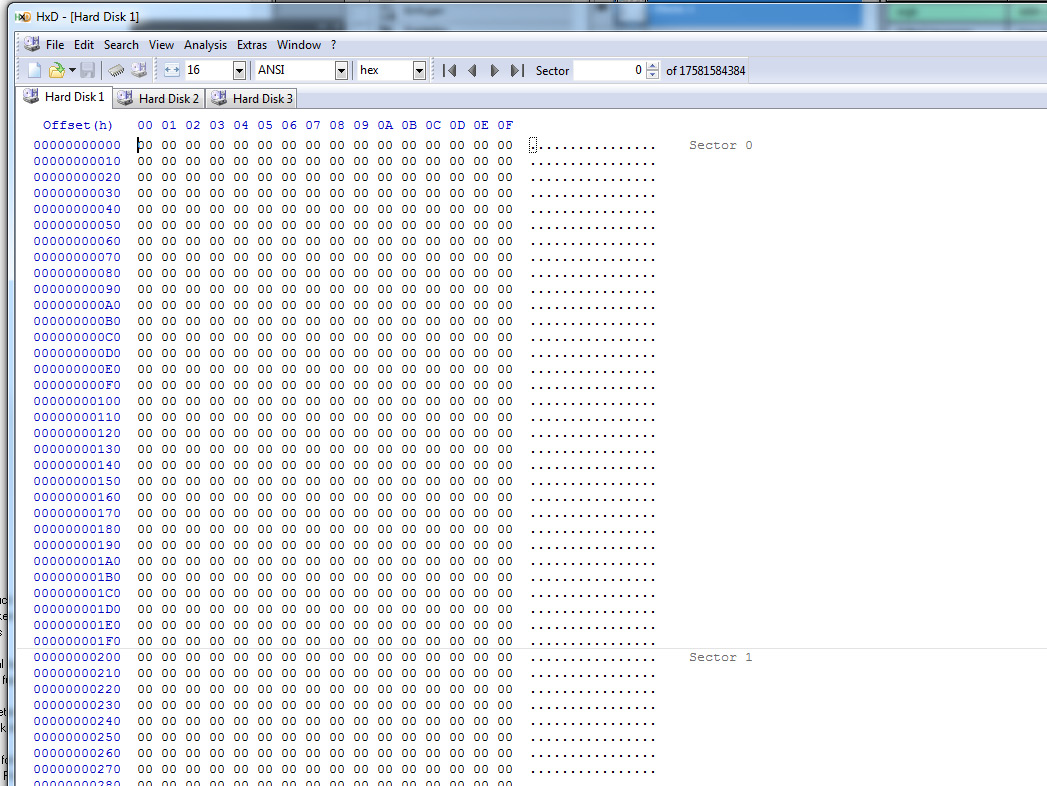

HXD disc1
http://www.photom.at/tempf/hxd_raid_disc1.jpg

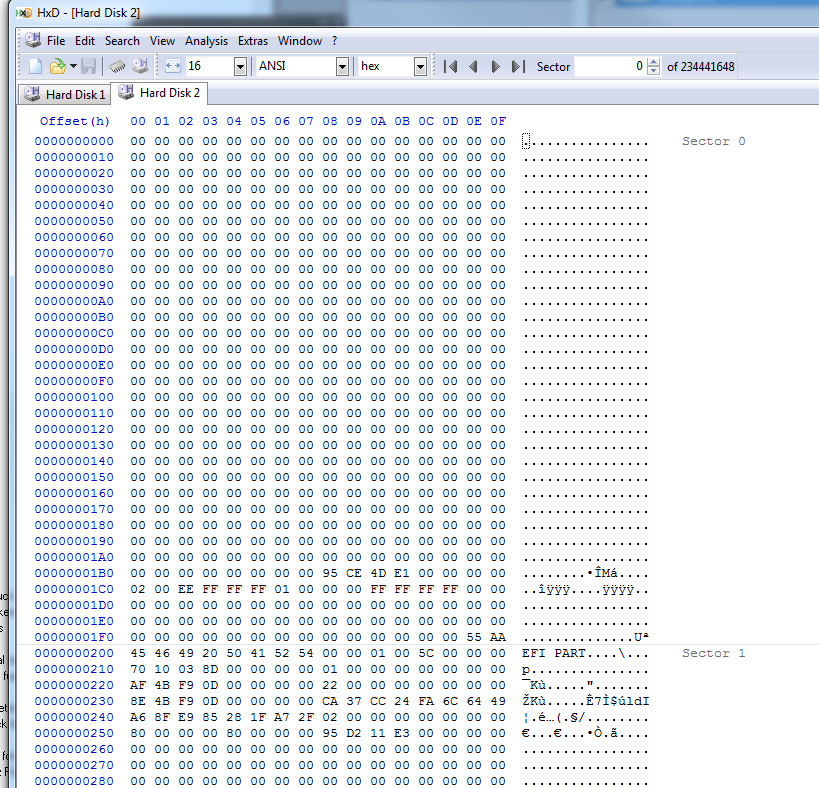

HXD disc2
http://www.photom.at/tempf/hxd_raid_disc2.jpg

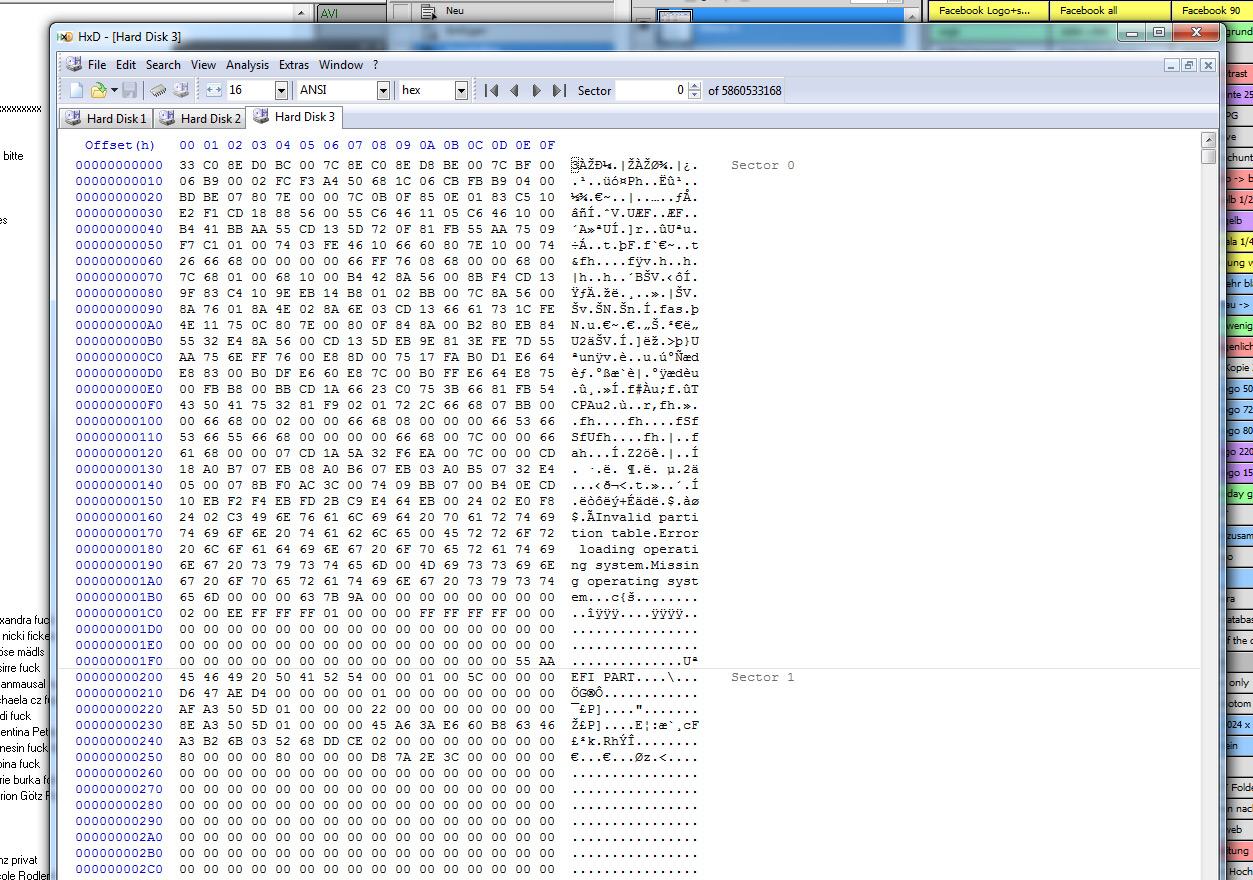

HXD disc3
http://www.photom.at/tempf/hxd_raid_disc3.jpg

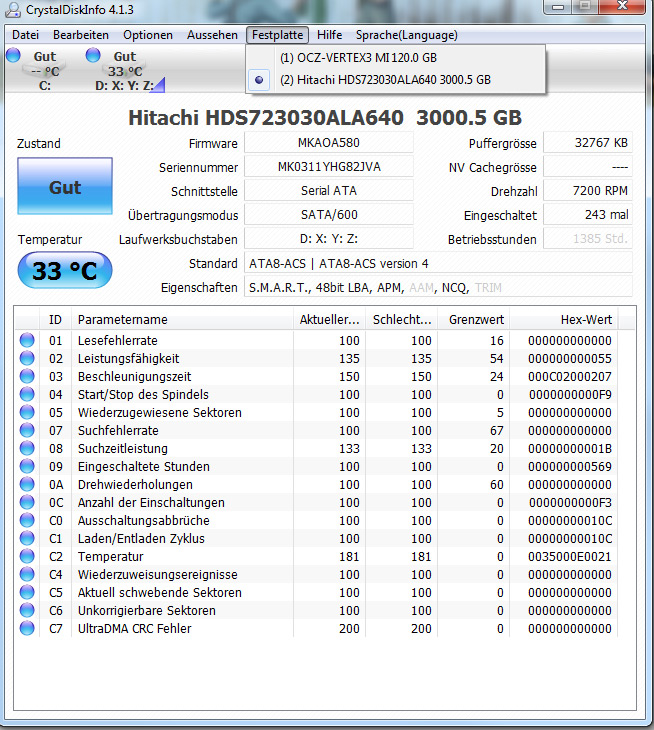

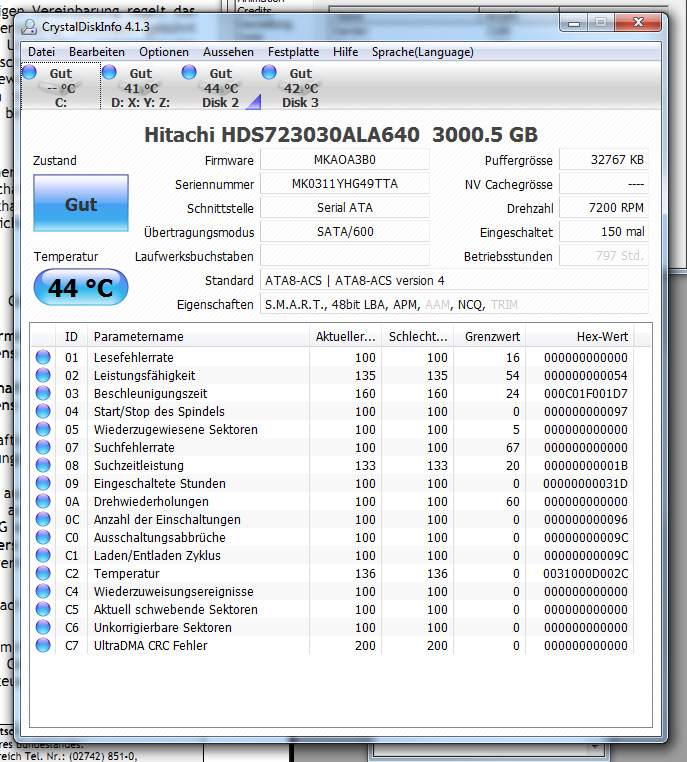

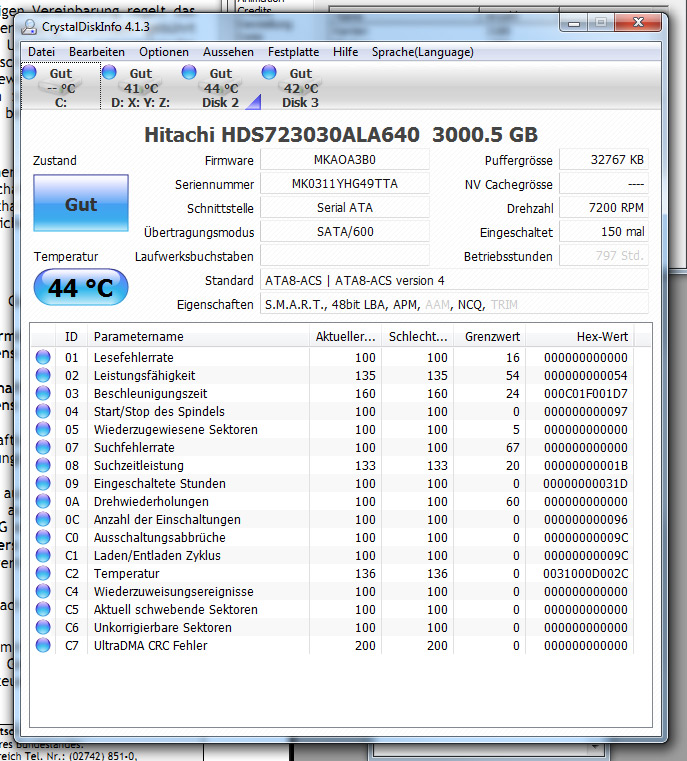

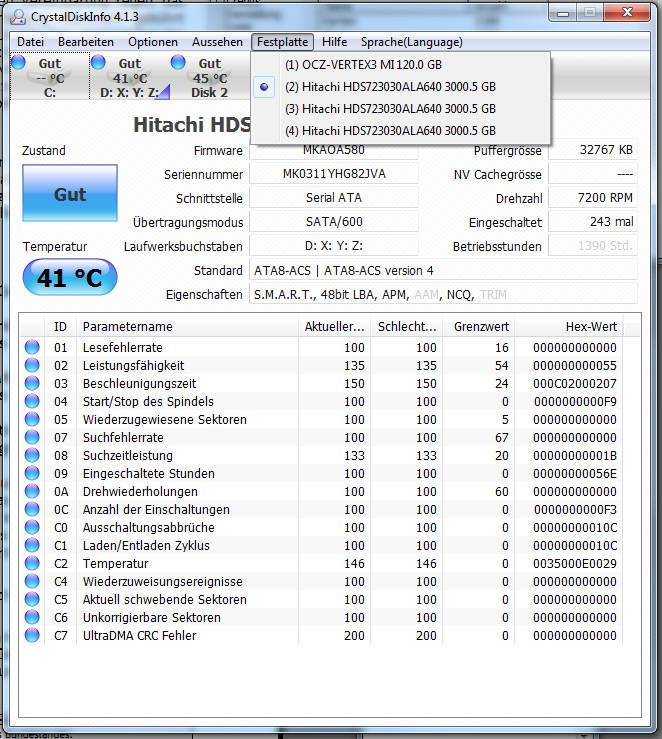

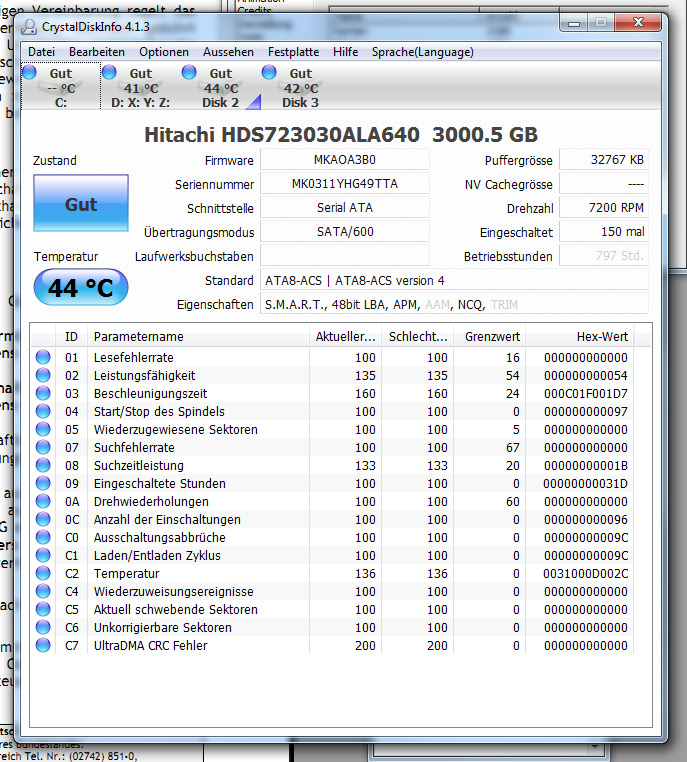

Crystal Info
http://www.photom.at/tempf/raid_crystal.jpg

vielen dank
Tom aus Wien



[Dunkelschwinge]

mofa das liegt an dir nicht an ihm...

@TE Du hast ein Produktiv Raid 0 mit 9TB auf nem onboard Controller?
Sorry aber das geschieht die Recht...

Na Spaß beiseite über Sinn und Unsinn Deiner Konstruktion zu diskutieren ist albern, da es keinen Sinn dafür gibt.

1) überleg Dir bitte warum Du den Schmarrn brauchst, dann als Datengrab taugt es nix und selbst bei 2GB Bildern ist es unnötig.
2) kauf Dir bitte einen vernünftigen Controller der das kann

3) Warte hier mal auf Ernst@at, der kann Dir hoffentlich helfen.

Und bitte bis dahin: NICHT RUMFUMMELN an dem Ding, sonst sind die Daten echt futsch.
(Mal über ein Raid 5 nachgedacht?)



[HisN]

<-- bittet darum das "hättest Du wissen sollen" einzustellen und konstruktiv zu werden.



[photom]

hier server 2..auf dem Sind weniger nackige bilder

http://thomasbusek.com/tempf/raid_a.jpg
http://thomasbusek.com/tempf/raid_b.jpg
http://thomasbusek.com/tempf/raid_b2.jpg
http://thomasbusek.com/tempf/raid_crystal.jpg

http://thomasbusek.com/tempf/hxd_raid_disc1.jpg
http://thomasbusek.com/tempf/hxd_raid_disc2.jpg
http://thomasbusek.com/tempf/hxd_raid_disc2.jpg



[Ernst@at]

Liebe Leute, das ist ein Fotograf und kein PC-Freak.
Wer ihn dazu inspiriert hat, das derart technisch zu lösen, und wie sinnvoll das ist, könnt ihr in den anderen Foren besprechen.
Hier gehts um Rettung der Daten, falls ihr die Forumsrubrik, wo ihr postet, nicht mitbekommen habt. 9TB ist ja leider ein Eyecatcher.

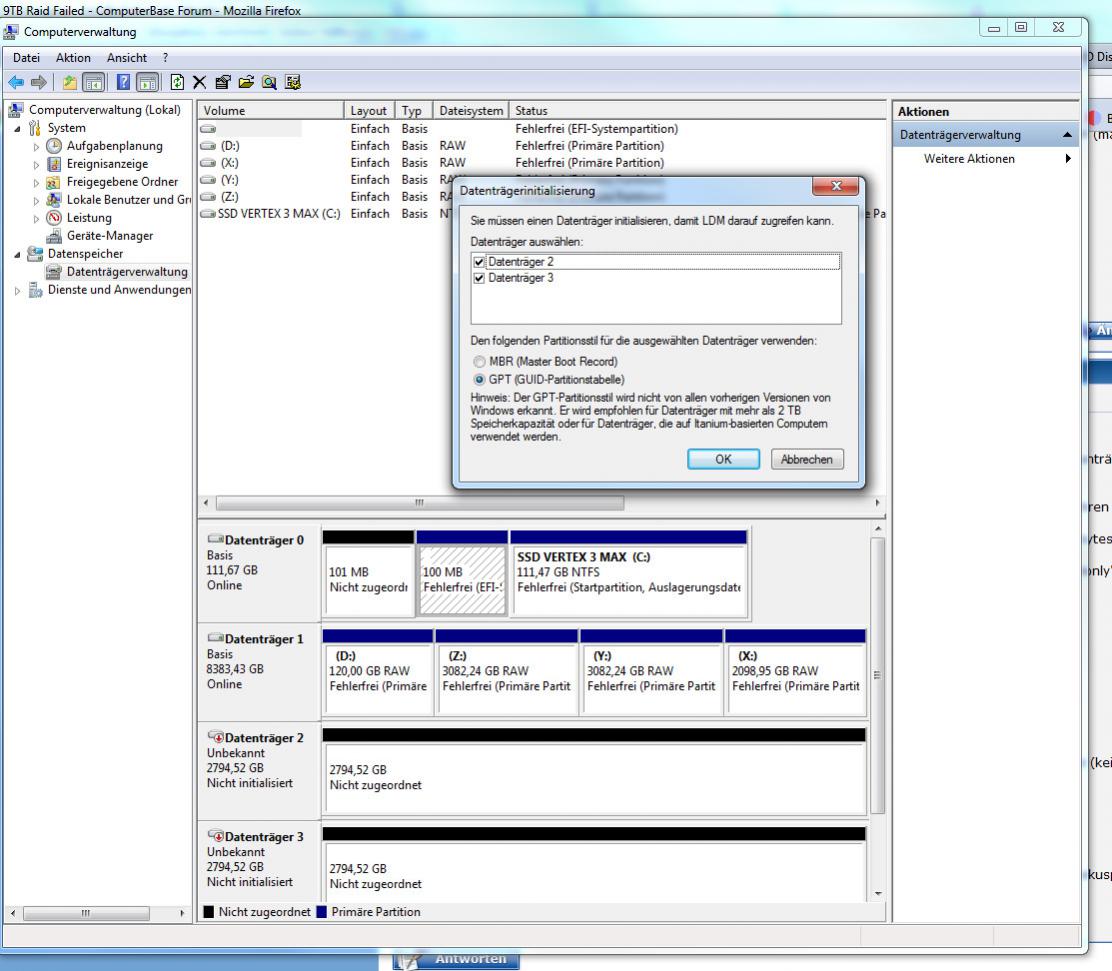

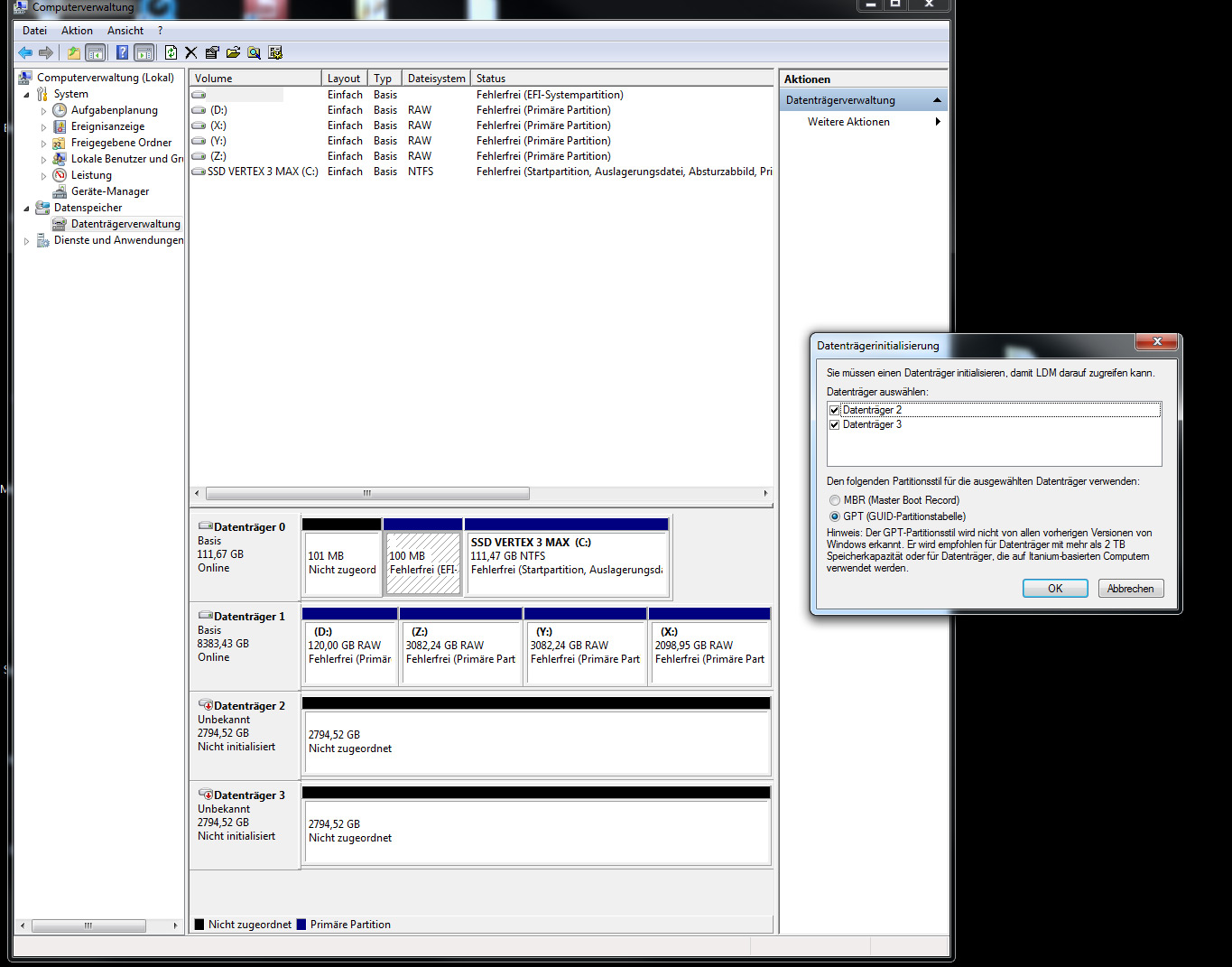

@Tom: ich brauch noch einen Screenshot der Datenträgerverwaltung



[photom]

oke, NOCHEINMAL:

a) ich habe eine 2 Fach Datensicherung eine auf Nas und eine auf externen Platten in einem anderen
b) Gebäude falls hier mal alles abbrennen sollte.
c) Meine Arbeit ist professionell genug.
d) werde ich weiterhin raid 0 verwenden
e) wichtige jobs wie diese werden sofort gesichert (seihe bild) http://photom.at/tempf/goodyear.jpg
f) vorteil ist bei besagten Mengen und Filegrösse dass ich DEUTLICH schneller arbeiten kann..wie gesagt...sonst würde ich auf einen Raid0 gänzlich verzichten
g) wenn mir jemand einen guten Controller empfehlen kann..gern
h) hoffe ich dass mir Ernst@at helfen kann


@Ernst

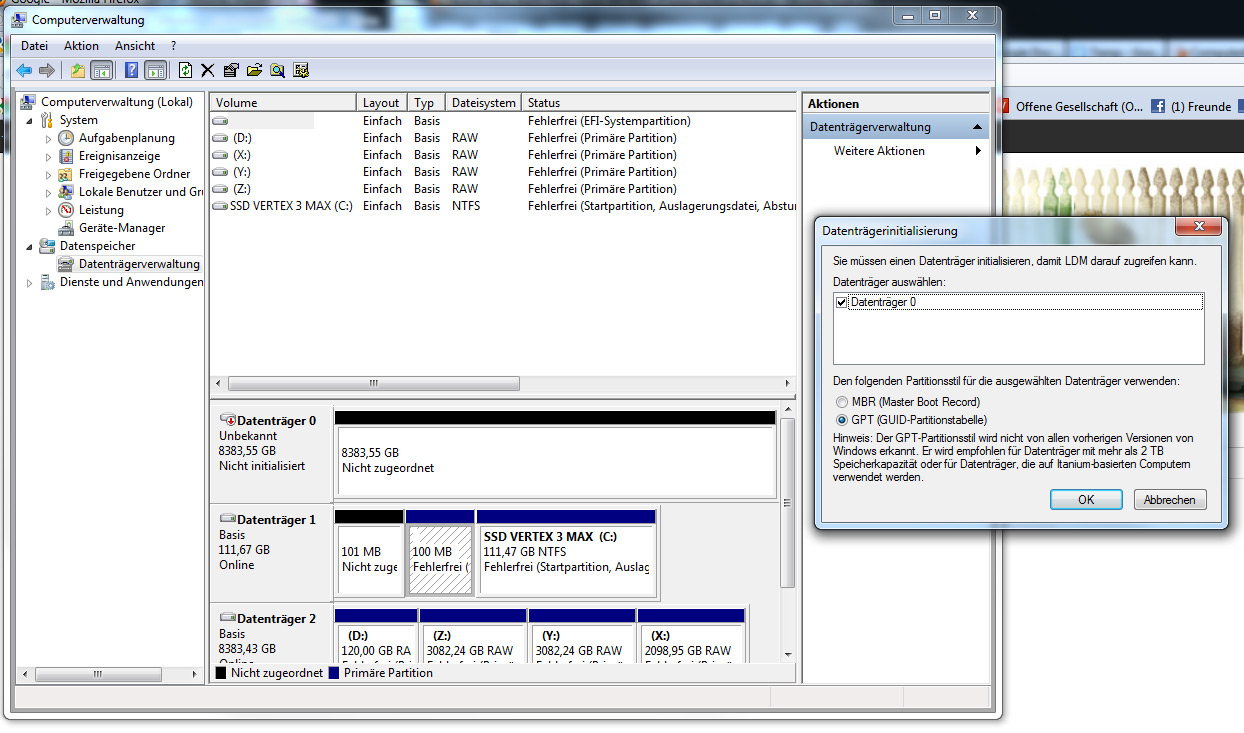

ah ja sorry hier ist der

http://photom.at/tempf/raid_datentr.jpg
bzw. wenn nicht geht
http://thomasbusek.com/tempf/raid_datentr.jpg



[Ernst@at]

die rausgefallene Platte ist die 1. RAID-Memberplatte, welche in der Datenträgerverwaltung als Datenträger2 angezeigt wird.
Die ist lt. Crystaldisk SMART-Werten einwandfei in Ordnung.
Ich brauch das folgende für eine automatische Analyse, weil ich das nicht aus den Bildern abzutippen gewillt bin.


Prinzipielle Richtlinien während der gesamten und aller folgenden Aktionen
(außer es wird ausdrücklich verlangt)

- Bei den geringsten Zweifeln, Unklarheiten, Schwierigkeiten oder Problemen sofort Rückfrage halten und nicht weitermachen
- Wenn ein popup mit der Aufforderung kommt, eine Platte zu initialisieren, ABLEHNEN !!!
- läuft bei Systemstart ein automatisches chkdsk an, sofort durch beliebigen Tastendruck beenden!
- Im Disk Management keine Aktionen zu eventuell angezeigten Partitions oder Versuche, diese im Explorer anzuzeigen, machen!​

Für die Diagnose zu installieren:
- den Hex-Editor HxD von hier in der englischen Version. Damit nicht herumexperimentieren, damit die Defaulteinstellungen erhalten bleiben.

Alle auf Anforderung erzeugten Dateien dann am Schluss in einen zip-File und den in den Post-Anhang stellen - Screenshots nach Umwandlung in JPG einzeln in den Anhang
(Antworten-Erweitert-Anhänge verwalten)

Im HxD sind die physical hard disk Nummern um 1 höher als in der Datenträgerverwaltung angezeigt.
Wenn die rausgefallene Platte dort als Datenträger 2 angezeigt wird, dann ist es im HxD physical disk 3

HxD Aufruf unter User mit Administratorrechten (oder per rechtklick - Ausführen als ...)

- Menü: Extras/open disk/physical disk/hard disk 3 (Häkchen bei "open as readonly" NICHT entfernen)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- auf Reiter "harddisk 3" klicken
in der Anzeige sollten die erste Zeilen so aussehen:

[FONT="Lucida Console"]Offset[COLOR="Magenta"](h)   00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F[/COLOR]
0000000000  33 C0 8E D0 BC 00 7C FB 50 07 50 1F FC BE 1B 7C  [COLOR="magenta"]3ÀŽÐ¼.|ûP.P.ü¾.|[/COLOR][/FONT] <== hier steht irgendwas

wenn nicht, dann

- Menü: View/bytes per row/16/OK
- Menü: View/offset base/hexadecimal
- Menü: View/visible columns/hex and text
- Menü: View/byte group size/1​

einstellen


========= extrahieren Sektor 0-3 (MBR/GPT)
- Menü: Edit/select block/start-offset: 0 , length: 800, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Reiter "untitled1" anklicken und in das kleine punktierte Rechteck rechts unter ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- den Cursor an der Endposition belassen, nicht in der Anzeige herumklicken!

========= extrahieren maxLBA-4 (RAID-Metadaten)
- auf Reiter "harddisk 3" klicken
- in der Menüzeile rechts auf den Button ">|" anklicken, danach auf "<" drei Mal klicken (Positionierung auf letzten Sektor und dann drei Sektoren nach vorne)
- Menü: Edit/select block/(den eingetragenen Start-Offset belassen) length: 800, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Reiter "untitled1" anklicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "harddisk3.txt" /speichern
- HxD beenden

.txt file gezippt in den Anhang



[photom]

dankeschön!!!!
deine Arbeit bleibt nicht ohne Belohnung

die txt hier oder im forumsanhang
http://www.photom.at/tempf/harddisk3.zip



[Ernst@at]

Analyzing: C:\Downloads\photom\harddisk3.txt

===== MBR INFORMATION ===== at LBA=0
000000001FE 55AA             Boot signature='55AA'... valid
.                            ... Partition Table entry 1 ...
000000001C2 EE               Partition Type: GUID Partition
000000001BE 00               Boot indicator: inactive
000000001BF 000200           Start CC-HH-SS:    0-001-02
000000001C3 FFFFFF           End   CC-HH-SS: 1023-256-63
000000001C6 01000000         Start    (LBA):           1 0-0-1
000000001CA FFFFFFFF         Size  (Blocks):  4294967295 267349-89-3 2097151MiB 2048.00GiB
.                            ... Partition Table entry 2 ...
000000001D2 00               Partition Type: unused partition entry
.                            ... Partition Table entry 3 ...
000000001E2 00               Partition Type: unused partition entry
.                            ... Partition Table entry 4 ...
000000001F2 00               Partition Type: unused partition entry

===== GPT INFORMATION =====   (at LBA= 1)
. Header info
00000000200 4546492050415254 Signature: 'EFI PART'
00000000208 00000100         Version: 1.0
0000000020C 5C000000         Hdrlength: 92
00000000210 D647AED4         Header CRC32: crc verification not yet coded
00000000214 00000000         (reserved)
00000000218 0100000000000000 current LBA: 1
00000000220 AFA3505D01000000 [COLOR="Red"]backup  LBA: [s]5860533167[/s][/COLOR]
00000000228 2200000000000000 firstuse LBA: 34
00000000230 8EA3505D01000000 [COLOR="red"]lastuse  LBA: [s]5860533134[/s][/COLOR]
00000000238 45A63AE660B86346 . Disk
00000000240 A3B26B035268DDCE .. GUID: E63AA645-B860-4663-A3B2-6B035268DDCE
00000000248 0200000000000000 PE start LBA: 2
00000000250 80000000         Number of PEs: 128
00000000254 80000000         Size of PE: 128
00000000258 D87A2E3C         PE CRC32: crc verification not yet coded
0000000025C 00..             start of reserved area ..
000000003FF     ..00         .. end of reserved area

===== PE INFORMATION =====   (start LBA= 2)
. Partition entry 1
00000000400 16E3C9E35C0BB84D . partition type
00000000408 817DF92DF00215AE .. GUID: E3C9E316-0B5C-4DB8-817D-F92DF00215AE
00000000410 90FA14CCB898EA4E . unique partition
00000000418 8F9BCCC0FBC39F5C .. GUID: CC14FA90-98B8-4EEA-8F9B-CCC0FBC39F5C
00000000420 2200000000000000 Part first LBA: 34
00000000428 2100040000000000 Part last  LBA: 262177          0.13GiB
00000000430 0000000000000000 Attribute flags:
00000000438 4D00690063007200 . Partition Name:
00000000440 6F0073006F006600 ..
00000000448 7400200072006500 ...
00000000450 7300650072007600 ....
00000000458 6500640020007000 .....
00000000460 6100720074006900 ......
00000000468 740069006F006E00 .......
00000000470 0000000000000000 ........
00000000478 0000000000000000 .........'Microsoft reserved partition........'
. Partition entry 2
00000000480 A2A0D0EBE5B93344 . partition type
00000000488 87C068B6B72699C7 .. GUID: EBD0A0A2-B9E5-4433-87C0-68B6B72699C7
00000000490 905E1424CE156E4E . unique partition
00000000498 BDA3B961BD0CEC02 .. GUID: 24145E90-15CE-4E6E-BDA3-B961BD0CEC02
000000004A0 0008040000000000 Part first LBA: 264192
000000004A8 FF07040F00000000 Part last  LBA: 251922431        120.00GiB
000000004B0 0000000000000000 Attribute flags:
000000004B8 4200610073006900 . Partition Name:
000000004C0 6300200064006100 ..
000000004C8 7400610020007000 ...
000000004D0 6100720074006900 ....
000000004D8 740069006F006E00 .....
000000004E0 0000000000000000 ......
000000004E8 0000000000000000 .......
000000004F0 0000000000000000 ........
000000004F8 0000000000000000 .........'Basic data partition................'
. Partition entry 3
00000000500 A2A0D0EBE5B93344 . partition type
00000000508 87C068B6B72699C7 .. GUID: EBD0A0A2-B9E5-4433-87C0-68B6B72699C7
00000000510 9F1BA3F40741EF43 . unique partition
00000000518 82B979D47E2C1B65 .. GUID: F4A31B9F-4107-43EF-82B9-79D47E2C1B65
00000000520 0008040F00000000 Part first LBA: 251922432
00000000528 FFAF4B9001000000 Part last  LBA: 6715846655       3082.24GiB
00000000530 0000000000000000 Attribute flags:
00000000538 4200610073006900 . Partition Name:
00000000540 6300200064006100 ..
00000000548 7400610020007000 ...
00000000550 6100720074006900 ....
00000000558 740069006F006E00 .....
00000000560 0000000000000000 ......
00000000568 0000000000000000 .......
00000000570 0000000000000000 ........
00000000578 0000000000000000 .........'Basic data partition................'
. Partition entry 4
00000000580 A2A0D0EBE5B93344 . partition type
00000000588 87C068B6B72699C7 .. GUID: EBD0A0A2-B9E5-4433-87C0-68B6B72699C7
00000000590 1A7B1EAB34BEA44D . unique partition
00000000598 9B52853649972B47 .. GUID: AB1E7B1A-BE34-4DA4-9B52-853649972B47
000000005A0 00B04B9001000000 Part first LBA: 6715846656
000000005A8 FF57931103000000 Part last  LBA: 13179770879       3082.24GiB
000000005B0 0000000000000000 Attribute flags:
000000005B8 4200610073006900 . Partition Name:
000000005C0 6300200064006100 ..
000000005C8 7400610020007000 ...
000000005D0 6100720074006900 ....
000000005D8 740069006F006E00 .....
000000005E0 0000000000000000 ......
000000005E8 0000000000000000 .......
000000005F0 0000000000000000 ........
000000005F8 0000000000000000 .........'Basic data partition................'
. Partition entry 5
00000000600 A2A0D0EBE5B93344 . partition type
00000000608 87C068B6B72699C7 .. GUID: EBD0A0A2-B9E5-4433-87C0-68B6B72699C7
00000000610 87A730D0B0DBDD4A . unique partition
00000000618 A6AA67B0A85930B2 .. GUID: D030A787-DBB0-4ADD-A6AA-67B0A85930B2
00000000620 0058931103000000 Part first LBA: 13179770880
00000000628 FF9FF11704000000 Part last  LBA: 17581580287       2098.95GiB
00000000630 0000000000000000 Attribute flags:
00000000638 4200610073006900 . Partition Name:
00000000640 6300200064006100 ..
00000000648 7400610020007000 ...
00000000650 6100720074006900 ....
00000000658 740069006F006E00 .....
00000000660 0000000000000000 ......
00000000668 0000000000000000 .......
00000000670 0000000000000000 ........
00000000678 0000000000000000 .........'Basic data partition................'
. Partition entry 6-128  *** unused ***

Auch hier hat das Windows, wie bei allen GPT-Datenträgern, vermeint, hinten das Backup der GPT-Einträge über die RAID-Metadaten drüberschreiben zu müssen.
Was solls, wir haben ja noch zwei Platten, auf denen die Metadaten stehen.

Also neustart, mit F-irgendwas ins BIOS Menü, dort
3. Reset Disks to non-RAID und das alle-Daten-verloren-Geschwafel ignorieren

danach
6.Exit

beim erneuten Post mit F-irgendwasanders in das BIOS Menü und kontrollieren, ob die SSD immer noch erste Bootdevice ist

Hochfahren, Bild der Datenträgerverwaltung.



[photom]

Habe ich gemacht
sieht nun so aus
http://photom.at/tempf/raid_datentr2.jpg



[Ernst@at]

nochmal die gleiche Prozedur mit HxD wie in der vorigen Anleitung
mit hard disk 3 - speichern als VolB.txt
mit hard disk 4 - speichern als VolC.txt
gezippt in den Anhang



[photom]

danke
hier
http://photom.at/tempf/volb_volc.zip

oder eben anhang



[Ernst@at]

Ok, in 20 minuten gehts weiter - muss ein bisschen händisch rechnen, weil ich nicht bei mir bin

Ergänzung (30. November 2011)

Komisch.
Es wird die erste Platte als fehlend ausgewiesen, die ist ja aus dem Verband geschmissen (worden)
Es wird aber auch die 2. Platte als "BAD" geflagt; das ist die mit der Endnummer ....9TTA.

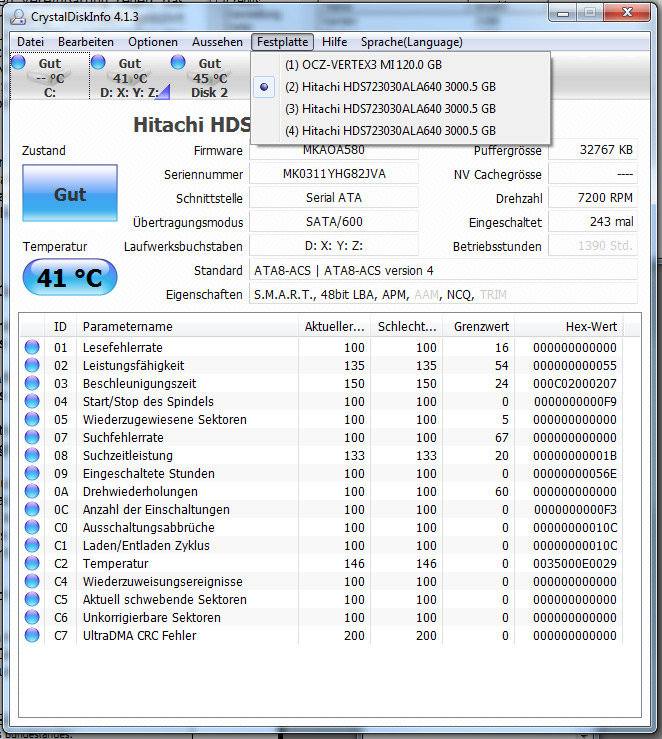

Mach mal einen Screenshot über die CrystalDisk-Anzeige der beiden Platten ...9TTA und ...320A

Ergänzung (30. November 2011)

Jedenfalls ist das Array-Ende auf Volume C, Sektor 5860528127

Daher
HxD Aufruf unter User mit Administratorrechten (oder per rechtklick - Ausführen als ...)

- Menü: Extras/open disk/physical disk/hard disk 4 (Häkchen bei "open as readonly" NICHT entfernen)

========= extrahieren Sektor 5860528127 (GPT Mirror 17581584383 RAID0 Disk C )
- in der Menüzeile in das Feld rechts bei Sector: 5860528127 mit copy&paste übertragen, Enter
- Menü: Edit/select block/(den eingetragenen Start-Offset belassen) length: 200 , hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1"); dort in das kleine punktierte Rechteck rechts unter ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "GPTMirr.txt" /speichern
- HxD beenden

gezippt in den Anhang



[photom]

http://photom.at/tempf/crystal1.jpg

http://photom.at/tempf/crystal2.jpg

http://photom.at/tempf/crystal3.jpg

bitteschön
GPTMirr

http://photom.at/tempf/GPTMirr.zip

ps...der 9TB raid hatte ja 4 partitionen gell

D Y H Z

die anderen einträge mit links müssen ncoh durch admin überprüft werden....ist das immer so?!



[Humptidumpti]

die anderen einträge mit links müssen ncoh durch admin überprüft werden....ist das immer so?!

Kann passieren. Ist um Spammern mit Bilderlinks vorzubeugen.

Hab den Thread oben mal etwas aufgeräumt.



[Ernst@at]

Danke, Humptidumpti...

So, ich habe richtig im Kopf gerechnet, wir haben den echten GPT-Mirror, den wir zur Rekonstruktion brauchen.
Die beiden anderen Platten zeigen von den SMART-Werten keine Auffälligkeiten.
Da müssen dem Controller beim Umstecken der Externen ein paar Bits durcheinandergekommen sein. Vielleicht statische Entladung am ESATA-Port? Ist der am gleichen Controller?

Muss jetzt erstmal Location wechseln, weil ich das ohne den Klapperatismus daheim nicht so einfach hinkriege. Melde mich 19:00 mit Anleitung zur Wiederinbetriebnahme, dann sollte es in 30min erledigt sein.



[photom]

perfekt...e-sata ist nicht am selben port..der ist oben bei den USB schnittstellen (mainboard rückseite)
danke nochmal für alles



[Ernst@at]

OK, es kann losgehen...

Überprüfen, ob in der Datenträgerverwaltung der 9TB Bereich immer noch Datenträger1 ist; falls nicht, ABBRECHEN

HxD Aufruf unter User mit Administratorrechten (oder per Rechtsklick mit ausführen als...)
========= Überprüfen fileseizechange-popup
Menü: Extras/Options... /General: Hier muss bei "confirm insertion/deletion of bytes" das Häkchen gesetzt sein.

- Menü: Extras/open disk/physical disk/hard disk 2 (Häkchen bei "open as readonly" diesmal schon entfernen)

========= löschen MBR Member A
- Menü: Edit/select block/start: 0 ; length: 200, hex, OK
- Menü: Edit/Fill selection/hex values: 00/OK

- Menü: File/Save (schreibt es auf die Platte zurück)
- Menü: File/Close


Anschließend Restart, nach POST ins RAID-BIOS; den RAID0 neu definieren:
mit den 3 3TB Platten
Darauf achten, dass die Reihenfolge d Seriennummern die gleiche geblieben ist (keine Portwechsel)

Typ Stripe/RAID0
Name: 9TB RAID0
Stripesize: 128K
Size: alles

nach dem 6. exit wieder Bootreihenfolge kontrollieren
hochfahren zum letzten Schritt der Wiederherstellung; Bild der Datenträgerverwaltung



[photom]

passt so?! 9gb datenträger 1

was ist "nach POST "?



[Ernst@at]

nach Restart macht er ja im BIOS den Power On Self Test (POST), durch drücken der f-irgendwas dann ins RAID-BIOS...
