Acht Lüfter in Fractal North XL möglich / sinnvoll?

[Tyler_D]

Für mein kommendes System plane ich neben einem Fractal Design North XL (Mesh) noch zusätzliche Lüfter ein. Das Gehäuse hat Platz für max. 8 Lüfter (140mm), 3 sind ja schon vormontiert/beim Gehäuse (an der Front) dabei. Ich würde die hier empfohlenen Arctic P14 (gibts recht günstig als 5er Pack) nehmen.
Die Konfiguration wäre dann:
3 x Front, einblasend
1 x Heck, ausblasend
2 x Oben, ausblasend
Dann bleiben noch zwei Lüfter übrig, die in einem Rahmen an der Seitenwand (Mesh) montiert werden. Diese können nebeneinander entweder auf Höhe der CPU oder auf Höhe der GPU montiert werden. Hier ist die Frage: Lieber auf GPU- oder CPU-Höhe und lieber ein- oder ausblasend montieren?
CPU wird eine 7800X3D an einem NH-D14
GPU ist aktuell eine RTX 3060 die ich weiterverwenden werde. Irgendwann würde ich diese durch eine 4080 oder ähnliches ersetzen.
Netzteil wird ein FSP Hydro Ti 850, dies saugt ja auch von unten Luft an...

Ich hätte jetzt folgendes vor: Die beiden Seitenlüfter saugen an - alle 5 ansaugenden Lüfter haben eine etwas reduzierte Drehzahl, die 3 ausblasenden Lüfter entsprechend eine höhere Drehzahl, so dass sich in etwa ein gleicher Volumenstrom auf der Ein- und Auslassseite einstellt. Ist das mit "Bordmitteln" mit einem ASUS TUF Gaming B650-Plus WIFI machbar oder braucht man dazu eine extra Lüfteransteuerung.

Gruß
Tyler



[K3ks]

3060, 7800x3d? Maximal einer hinten oben und einer vorne unten. Wenn du die 4080 verbaust, dann kannst du ja einen weiteren hinten oben verbauen, oder wenn du fancy bist noch einen zweiten vorne unten für insgesamt 4.

Ich fahre eine Karte die 100W weniger schluckt als die 4080, meine PC ist leise, ich habe 2 Gehäuselüfter, vorne unten, hinten oben.

NH-D14

Hast du den schon? Ein Freezer 36 kostet 20€ und reicht. Die CPU ist so oder so heiß, aber die Leistungsaufnahme beim Daddeln ist überschaubar.

E: Vorne unten saugt von außen rein, hinten oben bläst raus, CPU-Lüfter folgen dem Strom.
EE: Ich hab die in schwarz.



[djducky]

Die drei vorne drinnen lassen, einen ins Heck, einen nach oben/hinten. Noch mehr oben sind kontraproduktiv, weil sie die von vorne kommende Luft wieder rauspusten, bevor sie den CPU-Kühler erreicht.

Und das Ganze würde auch mit viel weniger funktionieren bei den eher sparsamen Komponenten. dafür kannst du die Lüfter alle sehr langsam drehen lassen.



[K3ks]

@Steuerung: Siehe Handbuch vom Mainboard.



[Luxmanl525]

Hallo zusammen,

@Tyler_D

noch zusätzliche Lüfter ein.

Zuviele Lüfter können auch sehr wohl kontraproduktiv sein.

Diese können nebeneinander entweder auf Höhe der CPU oder auf Höhe der GPU montiert werden. Hier ist die Frage: Lieber auf GPU- oder CPU-Höhe und lieber ein- oder ausblasend montieren?

Wenn die Lüfter in der Gehäuseseitenwand auf Höhe der GPU angebracht sind, solltest du sie "Absaugend" Probieren. Ob "Reinblasend" sinnvoller ist, hängt von der Ausrichtung der restlichen Lüfter im Gehäuse ab. Und natürlich von den Komponenten.

Stand der Dinge jetzt, vor allem wenn ich deine Gehäuseskizze betrachte, würde ich Absaugend als erstes Probieren und halte ich obgleich dessen auch für die wahrscheinlich optimalste Variante.

Ich hatte bei meinem "Vor-Desktop" System einen Absaugend laufen, der 3-4 Grad ausmachte. Das hängt aber, wie schon angemerkt, von der Ausrichtung der restlichen Belüftungssystemik ab.

An deiner Stelle würde ich in jedem Fall noch einen Gehäuserückwandlüfter in Höhe der CPU anbringen. Der Absaugend agiert.

Was die Seitenwandlüfter angeht würde ich eher einen richtig großen Installieren, bevor ich 2 Kleinere nehme. Den großen kann man dann auch schön langsam Drehen lassen im Zweifelsfall, da muß man die richtige Relation durch Probieren rausfinden.

So long...



[Tuetensuppe]

Nicht alles, was möglich ist, ist auch sinnvoll.

+1 für Beiträge 2+3

Im Normalfall ist bei deinen momentanen Komponenten ein Seitenwandlüfter nicht notwendig.
Falls du dennoch einen installieren möchtest: Beitrag 5 ;-)

Die im Fractal serienmäßig verbauten Lüfter sind nicht die leisesten ...



[Luxmanl525]

Hallo zusammen,

@Tuetensuppe

Im Normalfall ist bei deinen momentanen Komponenten ein Seitenwandlüfter nicht notwendig.

Ganz streng genommen sind unter Beachtung speziell seiner Komponenten 1 Rückwandlüfter auf Höhe der GPU, am besten zwischen CPU u. GPU, sowie 2 Vorderwandlüfter mehr als ausreichend.

Die Komponenten die er im Einsatz hat sind allesamt nicht als Hitzköpfe bekannt. Und sogar ohne großen Aufwand Kühl zu halten.

Nur nach Bedarf würde ich einen einzigen Seitenwandlüfter - Absaugend - noch zum Einsatz bringen. Mehr aber nicht. Wie gesagt, zuviel kann kontraproduktiv sein.

Bei dem Gehäuse ist die Gefahr latent, daß Hitze sogar im Gehäuse stehen bleibt bzw. sich staut wenn man zuviel Lüfter verbaut die nicht von der Systemik her strikt aufeinander abgestimmt sind.

@djducky

Und das Ganze würde auch mit viel weniger funktionieren bei den eher sparsamen Komponenten.

Stimme dir zu 100 % zu. Da ist nichts an Komponenten, was überbordenden Aufwand erfordern würde. Die Sachen sind allesamt als Easy zu Kühlen bekannt. 6 Lüfter halte ich auf jeden Fall für Deplatziert in dem Fall.

So long....



[Kleinkarierter]

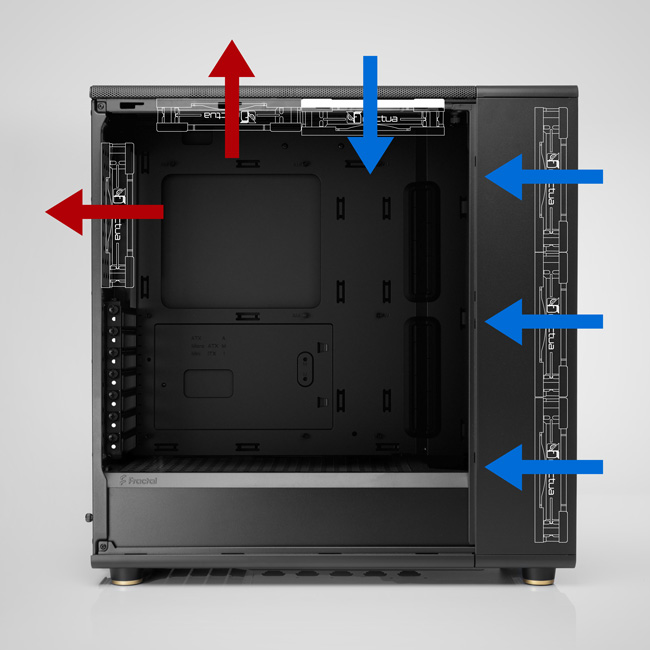

Hallo zusammen, ich wärme den Thread mal auf, weil er gut zu meinem Anliegen passt. Ich kaufe mir nächstes Jahr einen fetten Gaming-PC mit reiner Lukü im North XL und dazu mindestens 6x 140er BeQuiet Silent Wings 4 PWM, vom Airflow her richte ich mich nach der Empfehlung von Noctua (siehe Bild) und anderen Tests. Gleich kommt noch ein "aber" dazu.

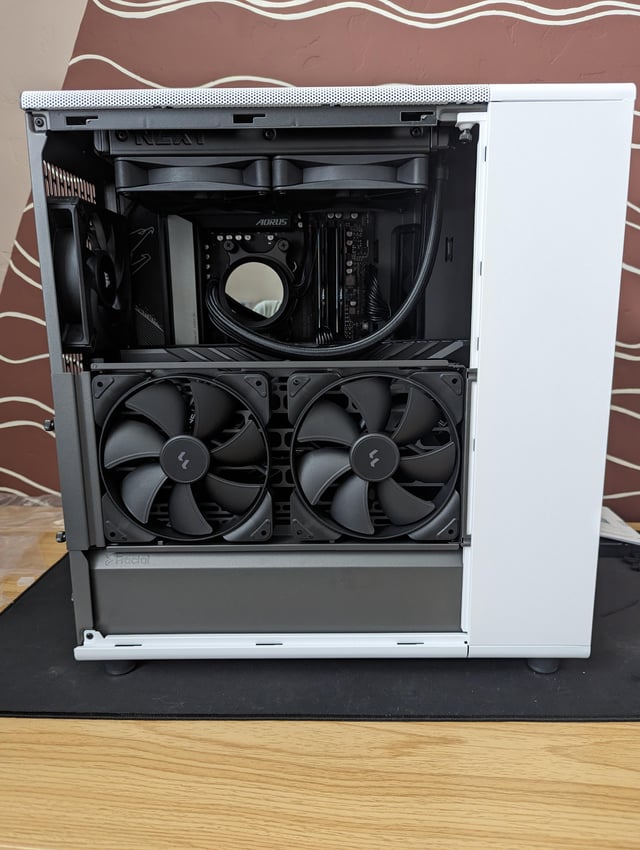

Aber: Das North XL hat ja noch ein verschiebbares Side Bracket für 2 weitere Lüfter in der Seitenwand, etwa auf Höhe der GPU. Hier will ich 2 zusätzliche 140er reinklemmen. Von vorne betrachtet wie auf dem folgenden Bild, nur dass der rechte Lüfter in der Seitenwand analog zum rechten Lüfter im Deckel kalte Luft von außen ansaugt, während der rechte wie oben warme Luft aus dem Gehäuse bläst:

Was meint Ihr dazu?



[djducky]

Ich meine dazu:

• SW4 haben ne bescheidene P/L
• Ich weiß nicht, welche Hardware du kühlen willst
• Ich weiß nicht, welchen Kühler du einsetzen willst
• Für die meiste Hardware sind acht Lüfter ziemlicher Overkill.



[Kleinkarierter]

Mir geht's nur um den Airflow, nicht um das Fabrikat der Lüfter oder die verbaute Hardware. Klar ist das drüber. Doch ich bin der Meinung, dass es mit den 2 Lüftern in der Seite noch mal kühler wird. Hab dazu aber noch nirgendwo einen Erfahrungsbericht gelesen. Wahrscheinlich bestelle ich die einfach mit und teste es selbst aus.



[djducky]

Kühler als was? Ist es für dich kriegsentscheidend, ob so ne GPU jetzt 65°C oder 66,5°C hat?

Undervolte die Komponenten, da haste am meisten von. Aber welche Komponenten du kühlen willst und welchen Kühler du verwenden willst, hast du uns immer noch nicht verraten.



[kieleich]

Warum überhaupt noch ein Gehäuse kaufen. Lüfter rundherum mit Kabelbinder zusammen zurren und in dieses Lüfter-Gehäuse dann deine Komponenten rein hängen. Damit sollte es dann ca auf Zimmertemperetur runter kommen



[Kleinkarierter]

Kühler als was? Ist es für dich kriegsentscheidend, ob so ne GPU jetzt 65°C oder 66,5°C hat?

Undervolte die Komponenten, da haste am meisten von. Aber welche Komponenten du kühlen willst und welchen Kühler du verwenden willst, hast du uns immer noch nicht verraten.

Kühler als ohne die beiden zusätzlichen Lüfter natürlich, ist doch klar. Und es ist wie gesagt egal, welche Komponenten da reinkommen. Ich will es einfach so leise bekommen wie mit Luftkühlung möglich. Undervolting wäre dann immer noch eine zusätzliche Option.

Denke das muss jemand einfach ausprobiert haben, um mir da weiterhelfen zu können. Blöd wäre halt, wenn die Lüfter in der Seite den Airflow verschlechtern würden.



[AnkH]

Ich hab das Fractal XL und ich habe das Ding folgendermassen konfiguriert: vorne 3x Silent Wings 4 einblasend, hinten im Heck ein Silent Wings 4 ausblasend und oben hinten ein Silent Wings 4 auch ausblasend. In meiner Kiste läuft ein 9800X3D mit -25CO undervolted und eine 4090 (Ventus 3x) auf 0.950V undervolted. CPU Kühler ist ein NH-U14S mit dem Noctua 140mm Lüfter.

Dann nutze ich Fancontrol zur Kontrolle der Lüfter. Die drei vorne werden zusammen gesteuert, die beiden hinten/oben zusammen. CPU Lüfter separat gesteuert. Also drei "Lüfter" in FanControl. Die Grafikkartenlüfter werden nur über die Grafikkarte gesteuert.

Ich habe in FanControl eine Kurve für die GPU Temperatur erstellt und eine Kurve für die CPU Temperatur. Die beiden "Lüfter" fürs Case (also de facto 5x Silent Wings 4) hängen an der Kurve für die GPU Temperatur und bleiben bis die GPU über 60°C geht auf zirka 500rpm --> unhörbar. Der CPU Lüfter hängt an der Kurve für die CPU Temperatur und bleibt auch bis zirka 60°C auf unter 400rpm, ebenfalls unhörbar. Bei dem CPU Lüfter habe ich eine relativ hohe Hysterese eingebaut, da der 9800X3D manchmal so Lastpeaks hat wo auch die Temperatur sehr schnell nach oben schiesst, aber auch sehr schnell wieder runterkommt. Damit dreht der CPU Lüfter nicht dauernd hoch und runter.

Fazit: im Desktopbetrieb ist mein Rechner eigentlich lautlos. Ganz nah am Frontpanel hört man das ganz leise Rauschen der drei Frontlüfter (bei ca. 550rpm). Aber schon wenn ich normal am Tisch sitze, höre ich nichts mehr (PC steht unter dem Tisch).

Temps sind mir dank der Kurven in FanControl ziemlich egal, denn ich weiss, sobald es kritisch würde, drehen die Lüfter so stark auf, dass ich es hören würde ;-) Tun oder taten sie aber bisher nicht.



[djducky]

@Kleinkarierter
Alles schön, aber ich habe dich jetzt mehrfach mehr oder weniger deutlich darauf hingewiesen, dass du mal deine Hardware nennen könntest... Denn die ist eben nicht egal wenn es um Kühlkonzepte geht.



[AnkH]

Er hat ja geschrieben, egal welche Komponenten und er will es einfach so leise wie möglich haben. Daher meine Erläuterungen, wie ich das für mich erreicht habe. Da er ja erst nächstes Jahr kaufen will, dürfte die Hardware im Detail noch nicht definiert sein, geht ja noch Einiges bis dahin.



[djducky]

Es ist aber nicht egal. Zwischen dem Kühlen einer 5090 und eines 285K und einem 7800X3D und einer 5070 Ti besteht ein himmelweiter Unterschied.



[AnkH]

@djducky absolut, aber eigentlich nur relevant, wenn man die Kühlung so knapp dimensioniert, dass sie dann eben "nur" einen 7800X3D mit 5070Ti bewältigen kann. Was aber dann vermutlich NICHT in einem leisen System resultiert.



[Kleinkarierter]

Für meinen Fall ist es ziemlich irrelevant, welche Hardware reinkommt, das hat AnkH schon richtig eingeschätzt. Für die, die trotzdem nicht locker lassen können oder wollen, hier die vorläufige Liste, auch wenn sie nix bringt oder ändert an meinem Anliegen. Also echt jetzt, denkt mal kurz drüber nach. Dass unterschiedliche Hardware unterschiedliche Anforderungen hat, steht ja gar nicht zur Debatte, das dürfte hier völlig klar sein.

• AMD 9800X3D + BeQuiet Dark Rock Elite
• ASUS ROG STRIX X870E-E GAMING WIFI
• RTX 5080 Super 24 GByte (leise Non-FE)
• 64 GByte RAM (2x 32 GByte, 6000er, geringe Latenz)
• 2x M.2 SSD PCIe 4.0

Im Grunde ziemlich nah an der Config von AnkH.



[djducky]

Eine 5080 ohne UV ist schon kein Kostverächter, da würde ich z.B. nicht nur mit drei Front- und einem Hecklüfter rangehen.

Ich denke der vorne oben ist nicht so wichtig, unten geht ja nicht. Mit dem zusätzlich rausblasenden im Heck ist man gut dabei, mit UV erst recht.
