AIO Liquid Freezer II 280 (Rev.1/ Rev.2) verbauen

[Torcher]

Hey CBler! ^^

Aktuell baue ich meinen ersten eigenen PC zusammen und bin mit der AIO WaKü beschäftigt. Der nächste Schritt ist quasi die Wärmeleitpaste auf die CPU zu schmieren und mit der Pumpe anzudocken. Bevor ich das mache, würde ich gerne wissen, wie die Pumpe+Schläuche am sinnvollsten positioniert werden müssen, um Probleme wie Luftbläschen, unnötige Lautstärke oder andere nervige Dinge zu vermeiden. Denn da gibt es ja genug Meinungen wie und wo die Schläuche liegen müssen und wie die Pumpe positioniert werden muss. Ihr würdet mir auf jeden Fall weiterhelfen, weil ich nicht weiterkomme.

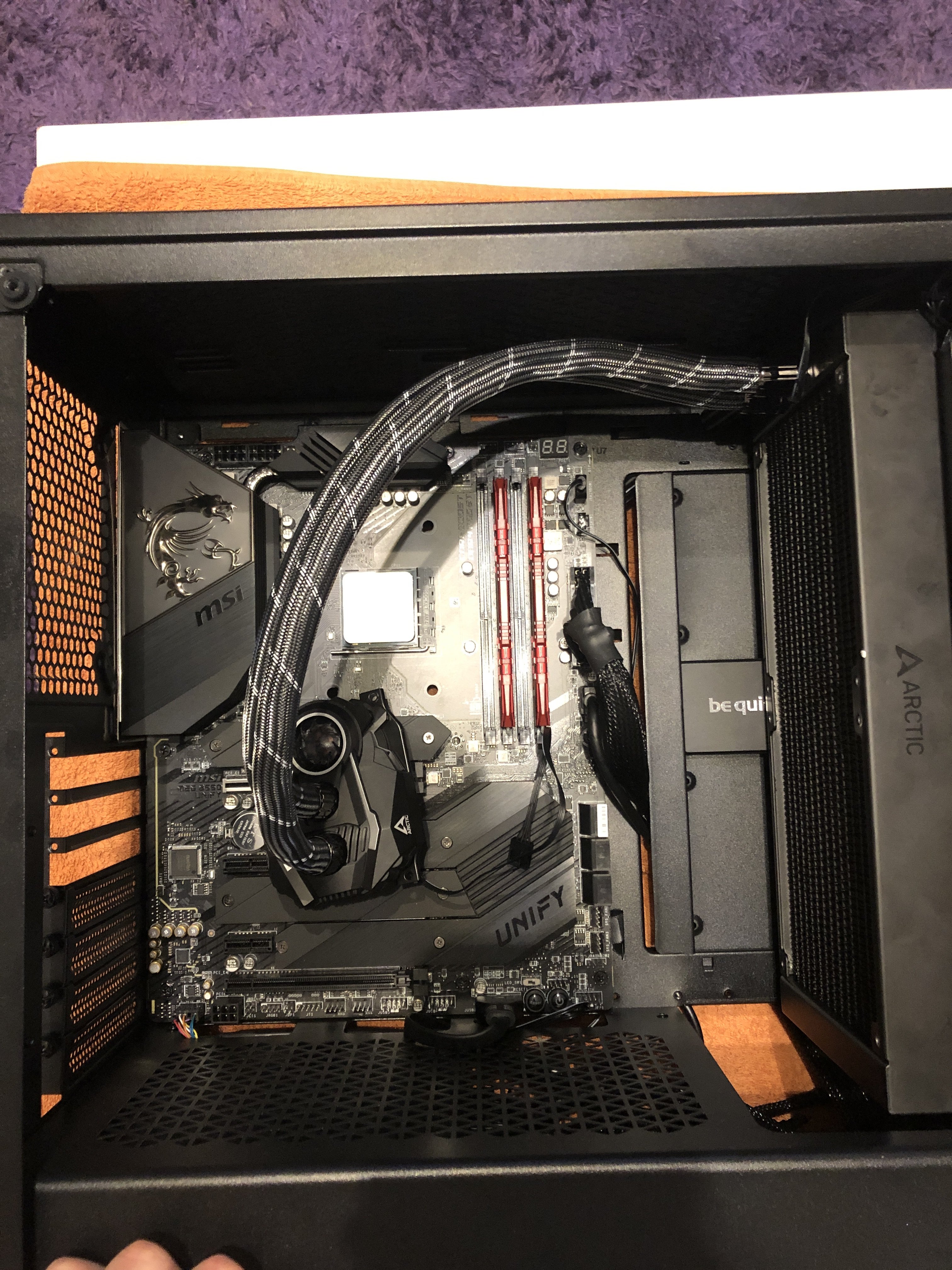

Kurz zum Verständnis: Der Radiator in an der Front verbaut, die beiden Arctic 140mm Lüfter sind vorne verbaut und sollen frische Luft reinziehen.



[Novocain]

Dann schau mal hier rein...

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[cvzone]

Ist das bereits das Follow Up Video von Gamers Nexus? Im zweiten Video hat er nochmal ausführlich erläutert häufig missverstanden oder falsch wiedergegeben worden zu sein.

AiO Schläuche nach oben sind nicht optimal, aber generell kein Problem, wenn die Pumpe nicht der höchste Punkt ist, was sie bei Dir auf dem Bild nicht ist.

EDIT:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Novocain]

Keine Ahnung, kannst gern das passende noch anfügen. Alternativ gibts auch Bilder bei EKWB

Bild @EKWB



[Torcher]

Keine Ahnung, kannst gern das passende noch anfügen. Alternativ gibts auch Bilder bei EKWB

Bild @EKWB

Dann ist ja meine AIO falsch positioniert laut Bild?



[DeziByte]

Arctic sagt dazu selber, Schläuche am Radiator nach ↓ unten ↓. Hatte Arctic nämlich neulich selber angeschrieben, da ich auch zu viele "Meinungen" darüber gelesen habe. Ich denke die müssen es wissen.



[Novocain]

In meinen Augen ja, aber @cvzone meinte ja das das nicht optimal ist aber okay.



[cvzone]

aber @cvzone meinte ja das das nicht optimal ist aber okay.

Das Bild von EKWB zeigt ja auch "not optimal" für Schläuche von oben. So ist der Betrieb wohl etwas lauter, aber die Pumpe geht davon nicht kaputt, wie es passieren kann, wenn die Pumpe der höchste Punkt ist.

Ergänzung (26. Juni 2021)

Dann ist ja meine AIO falsch positioniert laut Bild?

Nein, nur "not optimal". Und deine Pumpe liegt ja auch deutlich tiefer als beim Bild von EKWB.

"Should be avoided" gilt für Pumpe als höchsten Punkt. Aber generell wäre Schläuche unten am besten.



[Torcher]

Was ist denn die Konsequenz, wenn ich den Radiator so verbaut lasse und die Schläuche oben bleiben statt unten. Ich frage aus Neugier, bevor ich jetzt den Radiator wieder umbaue…



[Novocain]

Du fragst nicht aus neugier, sondern weil du dir die Arbeit sparen willst, in den Videos wird das recht gut erklärt man müsste sie sich halt nur mal anschauen und nicht nur Input abfragen ;-)



[cvzone]

Du hast oben im Radiator Luft, weil es der höchste Punkt ist. Daher "gluckert" das Wasser etwas lauter im Pumpkreislauf, mehr nicht.

Sollte die Pumpe der höchste Punkt sein, wie im Bild von EKWB rechts unten (should be avoided), sammelt sich die Luft in der Pumpe und diese läuft zum Teil trocken und der Block überhitzt.



[Torcher]

Du fragst nicht aus neugier, sondern weil du dir die Arbeit sparen willst, in den Videos wird das recht gut erklärt man müsste sie sich halt nur mal anschauen und nicht nur Input abfragen ;-)

Ich frage aus Neugier, weil ich offen für Verbesserungsvorschläge bin und die Komponenten vernünftig verbauen will. Die beiden Videos sind recht lang und sein Kauderwelsch Akzent ist anstrengend by the way 😉

Ergänzung (26. Juni 2021)

Du hast oben im Radiator Luft, weil es der höchste Punkt ist. Daher "gluckert" das Wasser etwas lauter im Pumpkreislauf, mehr nicht.

Sollte die Pumpe der höchste Punkt sein, wie im Bild von EKWB rechts unten (should be avoided), sammelt sich die Luft in der Pumpe und diese läuft zum Teil trocken und der Block überhitzt.

Also muss ich den Radiator umdrehen um 180 Grad, sodass die Schläuche von unten nach oben verlaufen?



[cvzone]

sodass die Schläuche von unten nach oben verlaufen?

Genau, das wäre optimal. Aber so wie es aktuell ist, würde nichts kaputt gehen.



[Torcher]

Genau, das wäre optimal. Aber so wie es aktuell ist, würde nichts kaputt gehen.

Okay. Nochmal ne andere Frage: sofern ich den Radiator um 180 grad drehe, sodass die Schläuche von unten nach oben gehen, würden die Schläuche dann nicht mit der Graka kollidieren?



[cvzone]

Musst du halt drüber legen, sieht aber halt nicht so gut aus.



[sebbolein]

Nein, die kollidieren nicht. Das passt.



[Novocain]

Was fürn Kauderwelsch Akzent ? Das ja nicht Brad Pitt aus Snatch oder Gerald Cooper aus Clarksons Farm. Die Videos würden dir das halt im Detail erklären warum und wieso - so lernt man und so bleibts im Kopf, wenn man nur alles vorgebetet bekommt -ist da kein Lerneffekt und die Hintergründe fehlen. Da sind solche Videos ein guter Mittelweg, das kein Studium in Strömungsmechanik und Wärme- und Stoffübertragung. Sei es drum, der Shortcut ging ja auf.



[Torcher]

Nein, die kollidieren nicht. Das passt.

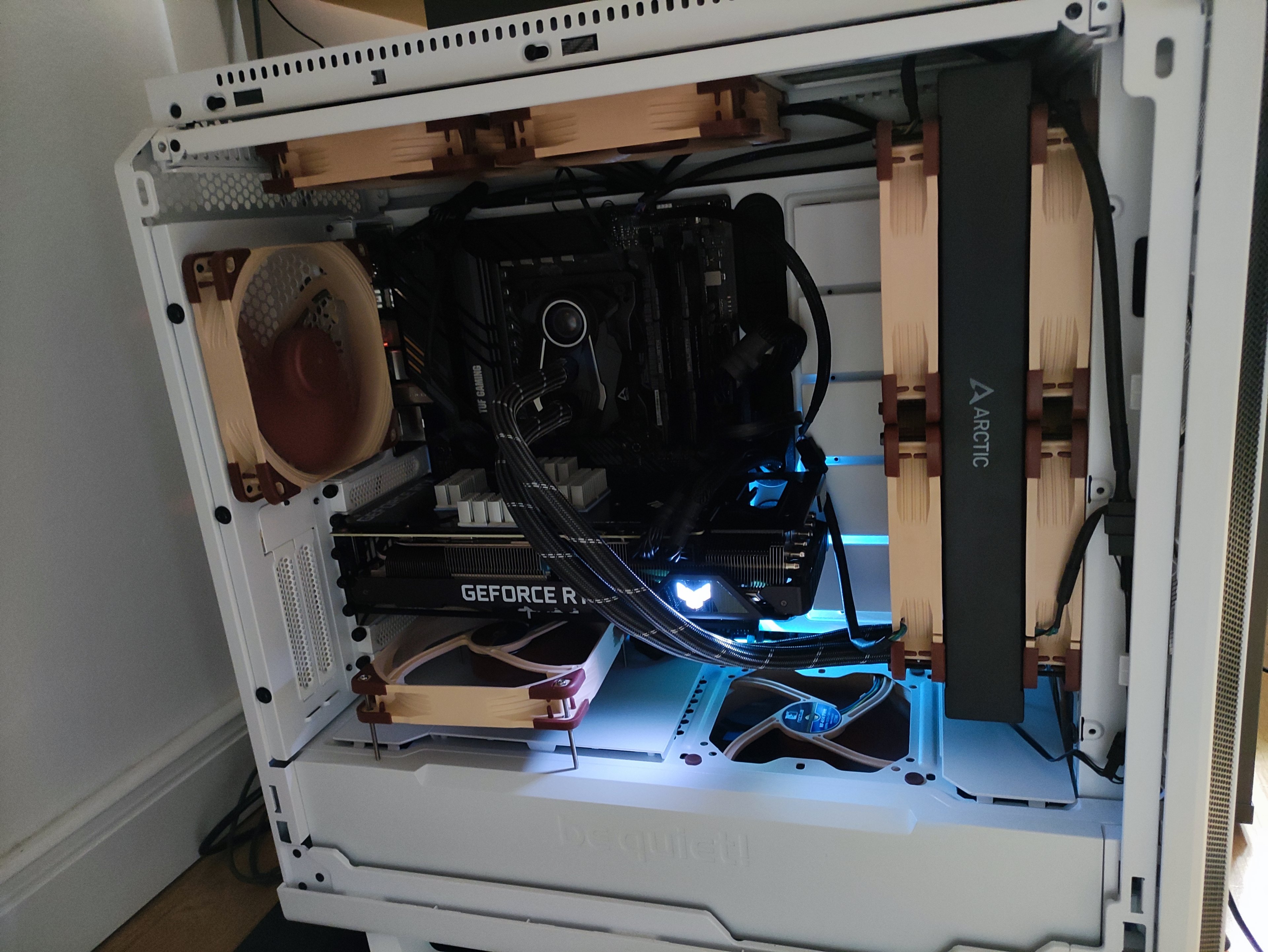

Anhang anzeigen 1095524

Du hast ja dieselbe AIO WaKü. Ist es relevant wie die Pumpe positioniert wird, also die Pumpe an der CPU. Oder geht da nur so wie es bereits bei dir verbaut ist?



[minimii]

Steve spricht doch super deutliches Englisch.
Was ist mit deinem RGB Pin?

Im anderen thread gab's kein Ergebnis ob esmit dem zurecht biegen geklappt hat.

Kommt da eig jetzt die 3080Ti für knapp über UVP (Mega ) in den PC rein, für die es hier zwei verkaufsthreads gibt (bzw einen gab, einen gibt?)

Edit: Frage zur gpu wegen: dem Platz zum Schlauch führen im Pure Base



[Torcher]

Was ist mit deinem RGB Pin?

Ist noch in Arbeit.

Kommt da eig jetzt die 3080Ti für knapp über UVP in den PC rein für die es hier zwei verkaufsthreads gibt (bzw einen gab, einen gibt?)

Was hat das mit meiner AIO Problematik zutun?
