Altes Netzteil

[Campkom]

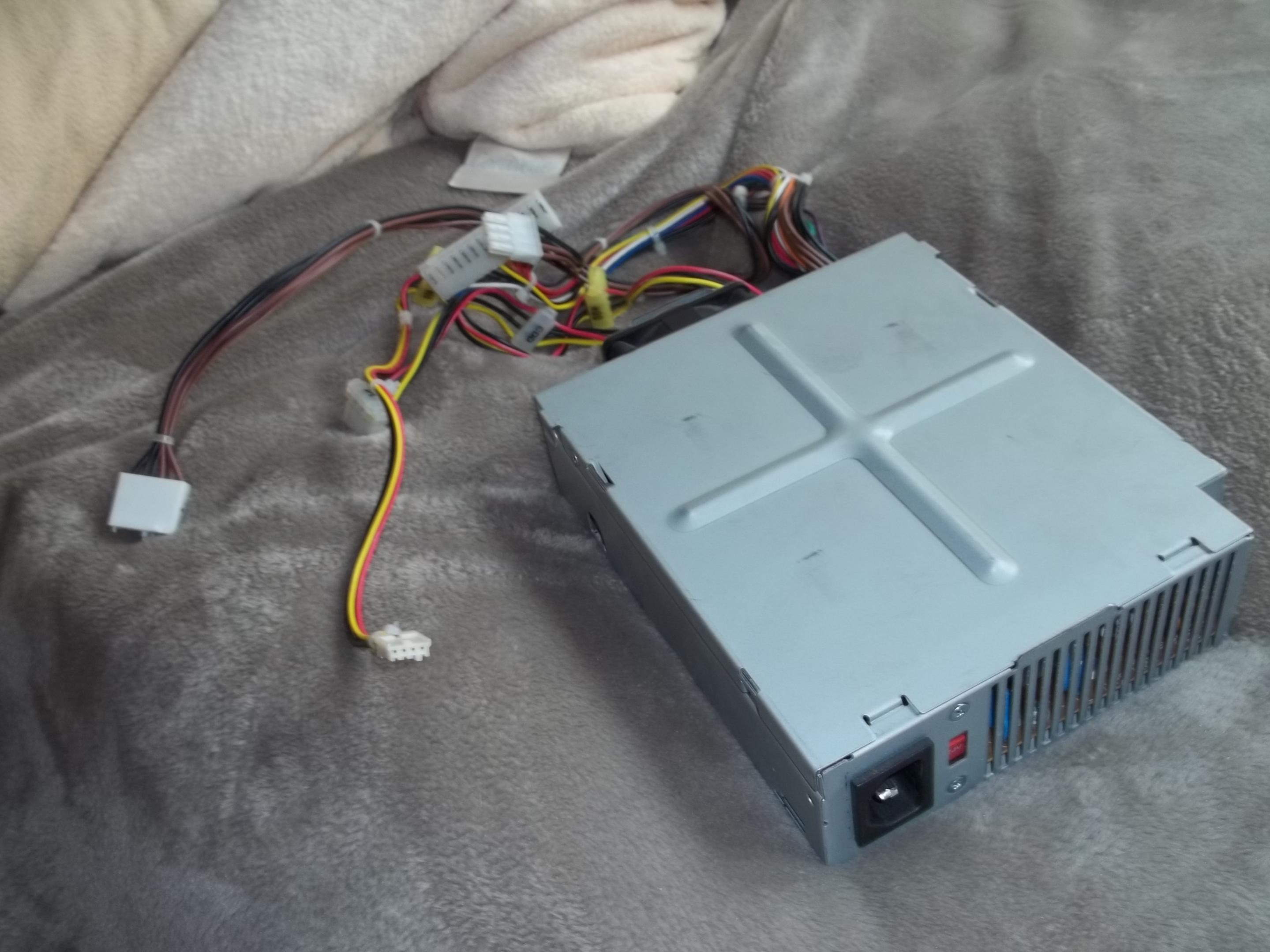

Hallo ich habe bei mir zu Hause noch ein altes NT gefunden (siehe Bild). Ich möchte dieses nicht einbauen, aber zu basteln benutzen, aber das Problem ist, dass wenn ich es anschliese nicht angeht. (Es hat keinen extra schalter). Ich habe mal ein bisschen gelesen, under harrausgefunden, dass 2 pins überbrückt werden müssen.
Vom Mainboard aus kommt ja eine "Impuls" der dem NT sagt "geht an" und dann läuft es an, oder irre ich mich?
Siehe: http://www.elektronik-kompendium.de/sites/com/0601151.htm

Könnt ihr mir weiterhelfen?



[Prollpower]

Klebt da kein Typenschild irgendwo drauf?



[Campkom]

Oh, hab ich vergessen.



[Sephe]

Das müsste nen AT-Netzteil sein. (Vorgänger von ATX)

Diese haben noch kein Power On bzw. Power-Good Signal. Sollte eigtl ohne überbrücken laufen.

2 Pins verbinden gilt eigtl nur bei ATX: Grün + Schwarz kurzschließen, dann gehts an.



[Campkom]

Ich werde noch mal probieren. Es war in einem alten Pc von HP verbaut, also muss das NT funktionieren.

Ergänzung (6. April 2013)

Ich habes noch mal probiert. Es ging nicht.
Kann es sein, dass eine mindest Abnahme von Strom da sein muss?



[Prollpower]

Schaltnetzteile müssen immer belastet werden... entweder, was ich bei dem bezweifle, haben die sowas intern verbaut oder durch eine externe Last... (Lüfter)
Werden die nicht belastet zerstören sie sich selbst.

Hast Du eine violette Leitung? Kannst Du denn messen, ob da eine Spannung vorhanden ist?



[Campkom]

Meinst du an dem Langem Stecker die lila leitung?



[Prollpower]

Ja



[castlestabler]

Also, wenn ich mich nicht irre, dann sehe ich auf dem ersten Foto einen Stecker, der nicht der Norm entspricht.
Es wäre ein Foto von allen Stecker halbwegs scharf hilfreich.

Warum:
AT-Netzteiel liefern ja Strom sobald sie eingeschalten werden, also muss es irgendwo einen Schalter geben um sie einzuschalten.
Dein Netzteil hat keinen Schalter hinten, also dürfte einer der Stecker im Gehäuse mit einem Schalter verbunden gewesen sein, der den PC einschaltet. Diesen Stecker musst jetzt verbinden, aber nicht überbrücken, weil es liegen 230V an.



[Prollpower]

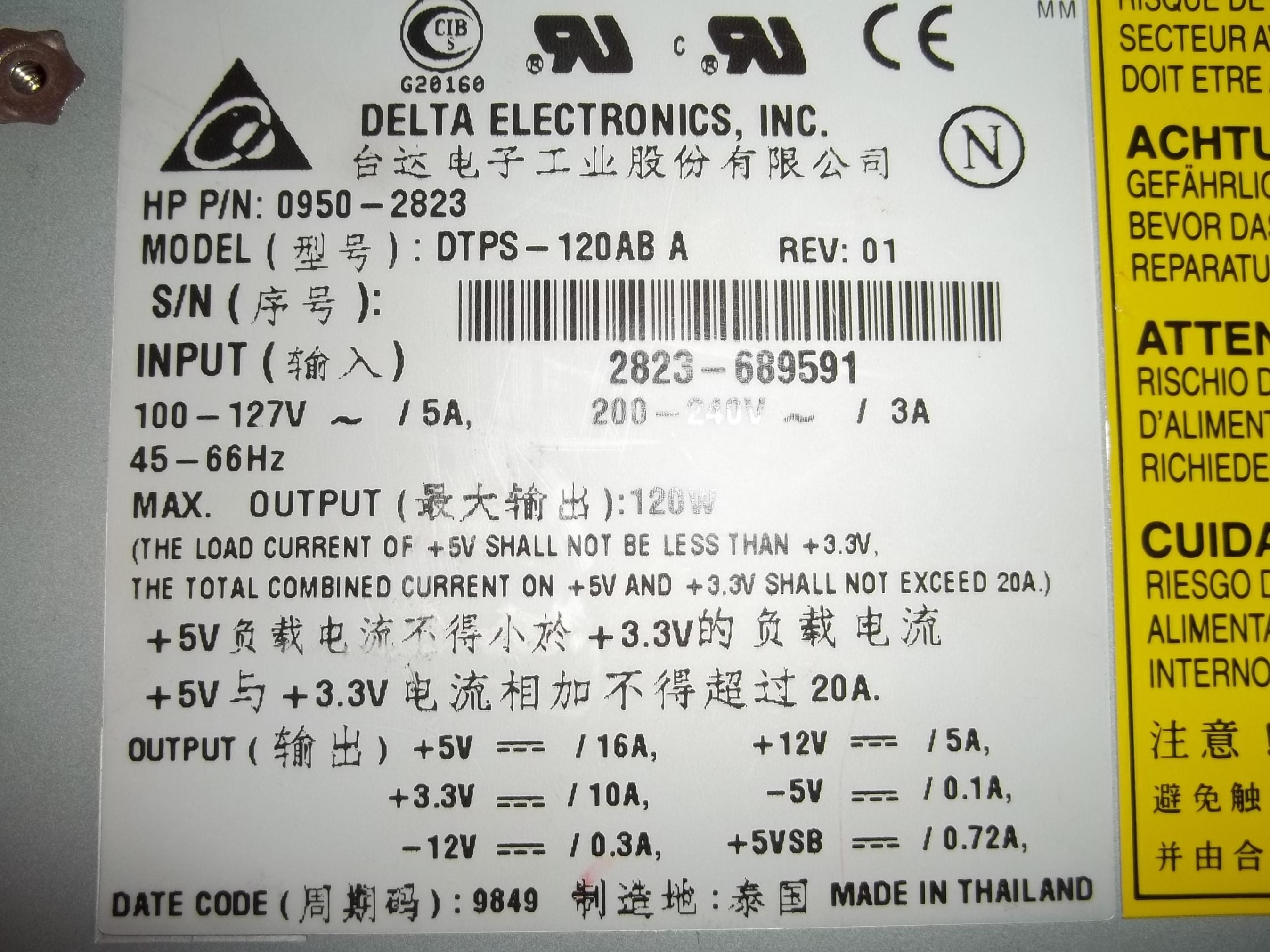

Laut Typenschild hat das Netzteil aber auch "5VSB" Also Standby... muss so eine HP eigene perverse Abnorm zwischen AT und ATX sein
Mit deinem Hauptschalter wäre ZUDEM dennoch denkbar



[castlestabler]

Guter Einwand und der AT-Stecker hat 14Pole, also auch zwei mehr, als er haben sollte.
Man müsste das Handbuch vom Netzteil finden.

Also du hast zwei Stecker die nicht in der Norm vorkommen.
Einen 14ploigen Stecker für Mainboard, bei dem also ein Pin noch ein zusätzliche Spannung hat, ein Pin ist ja nicht angeschlossen.

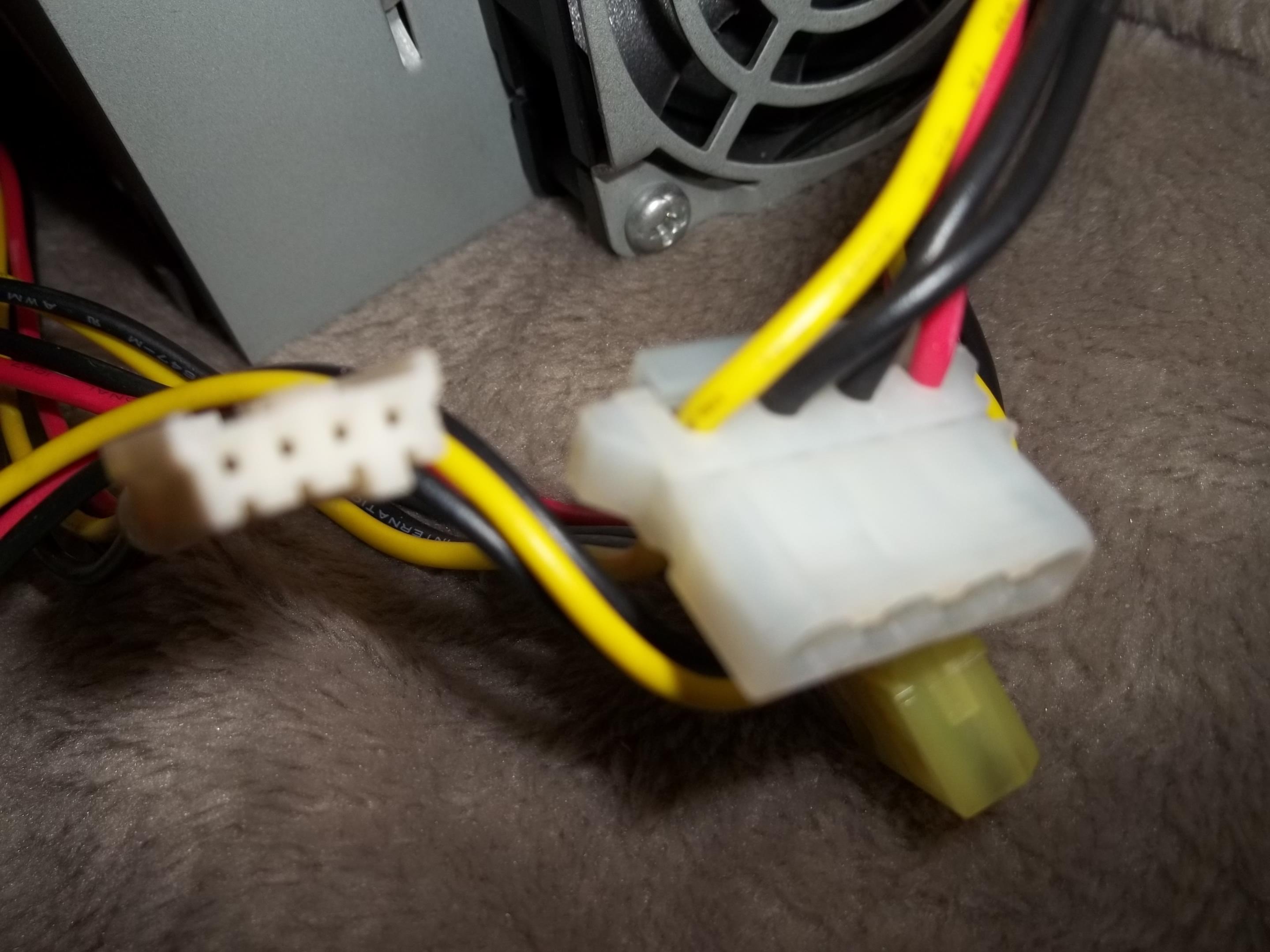

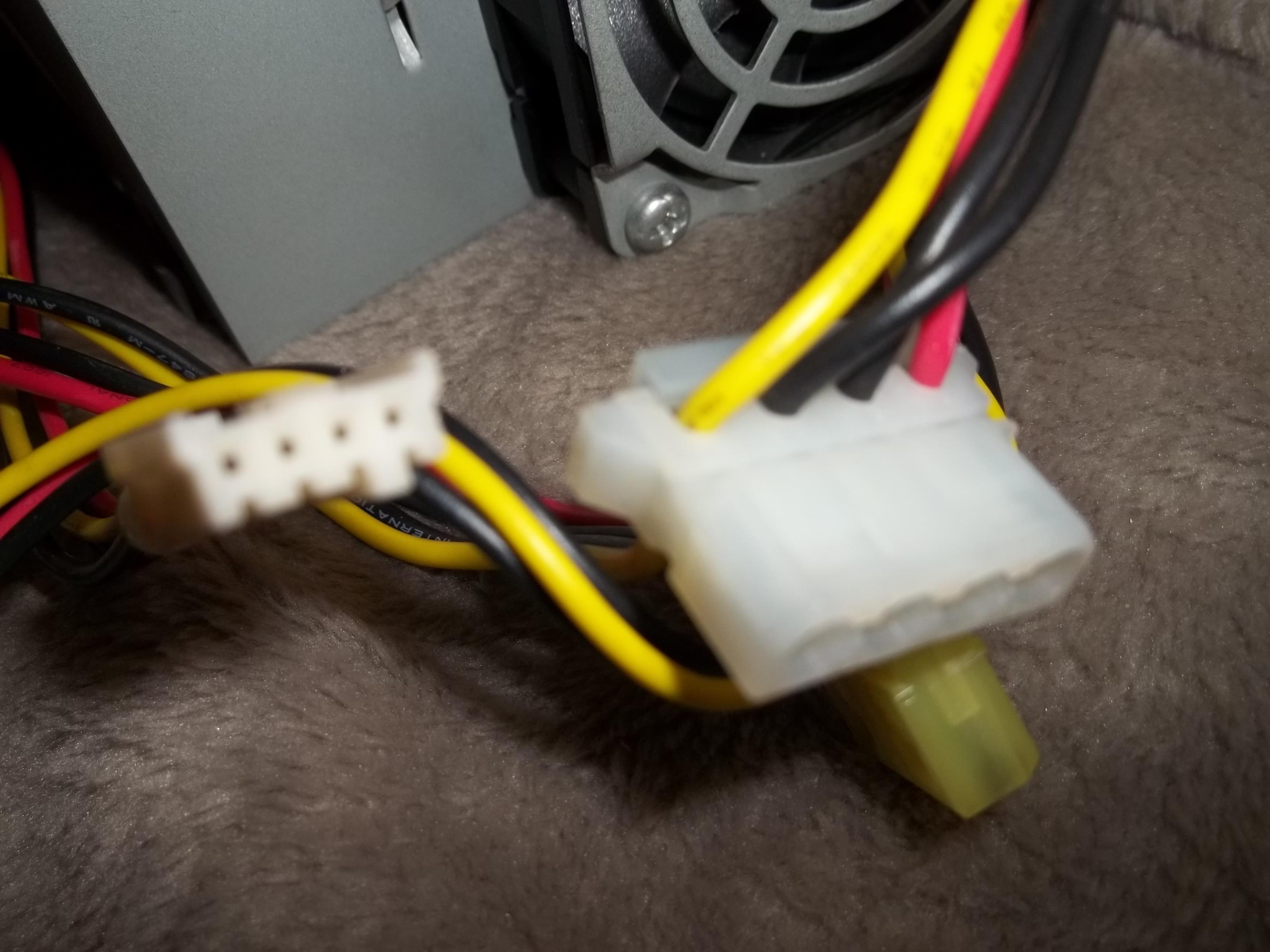

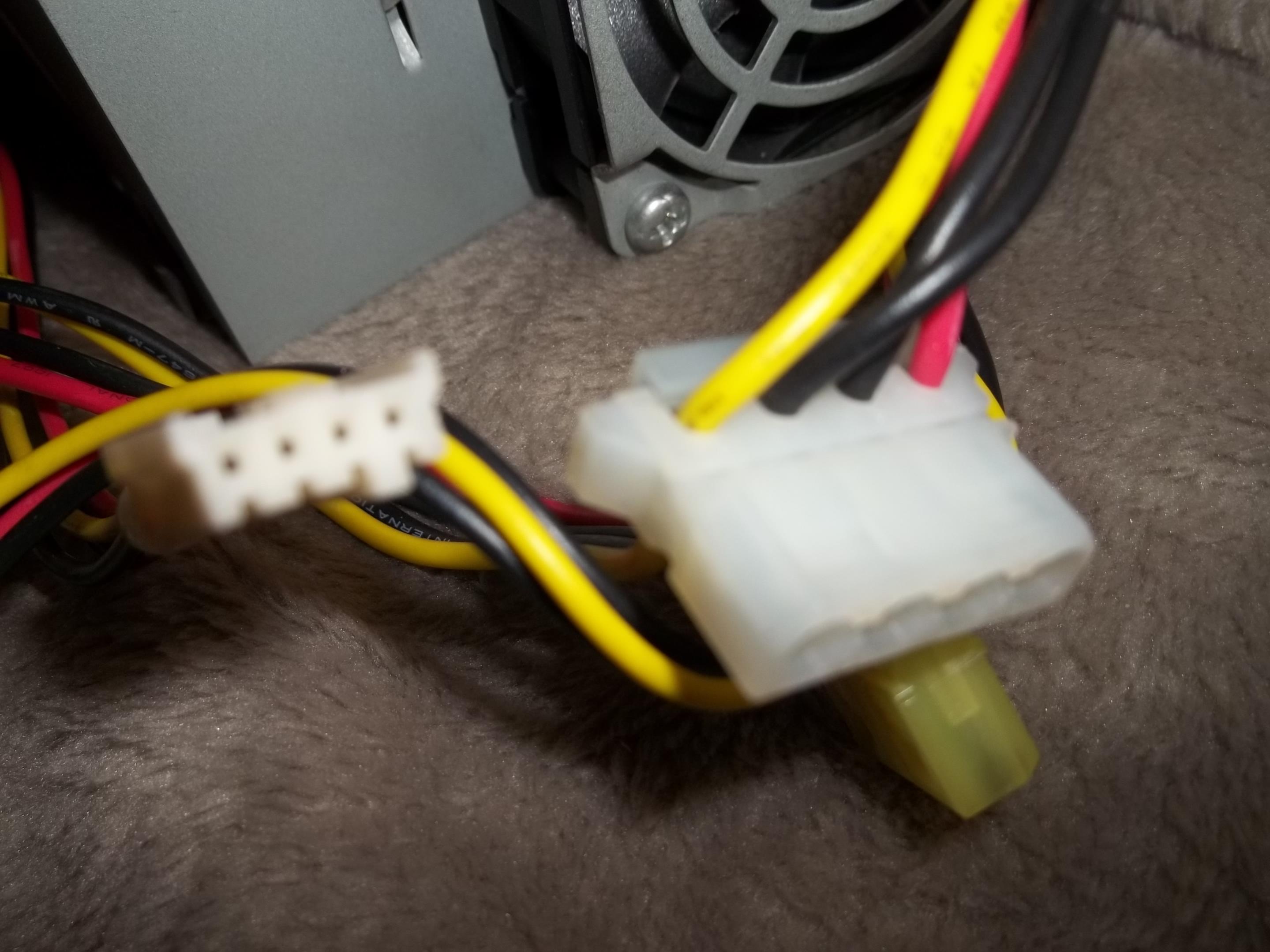

Weiters einen 4poligen Stecker, der kein Molex-Stecker ist, welcher scheinbar auch nur 3 Pole angeschlossen hat.

Der Rest sollte, wenn ich es auf dem Bild richtige sehen, Molex, Floppy und ein AUX Power Stecker sein.



[Campkom]

Ich habe die Spannung an der lila Leitung gemessen (mit der schwarzen = -) Es kamen 4V raus.

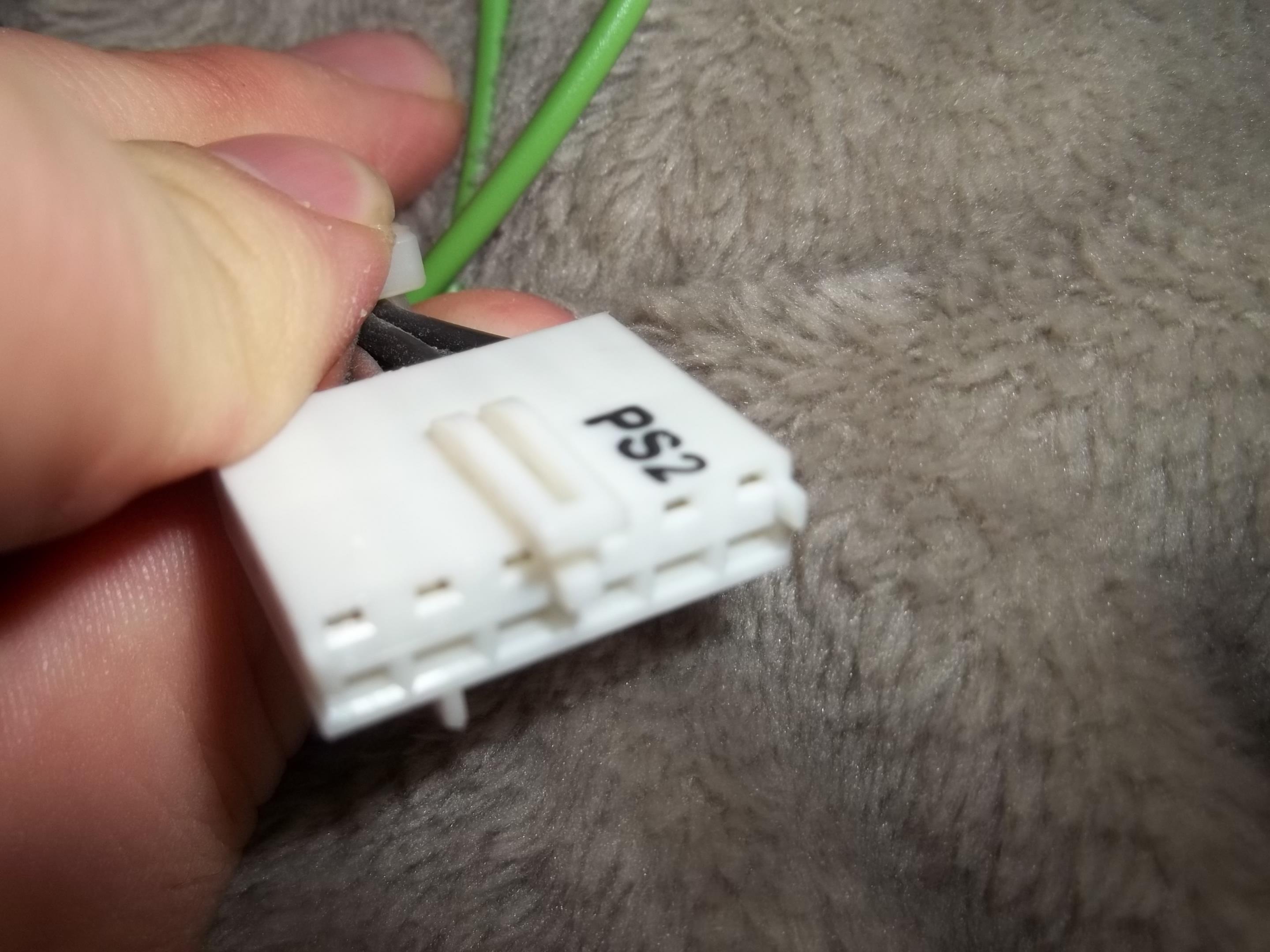

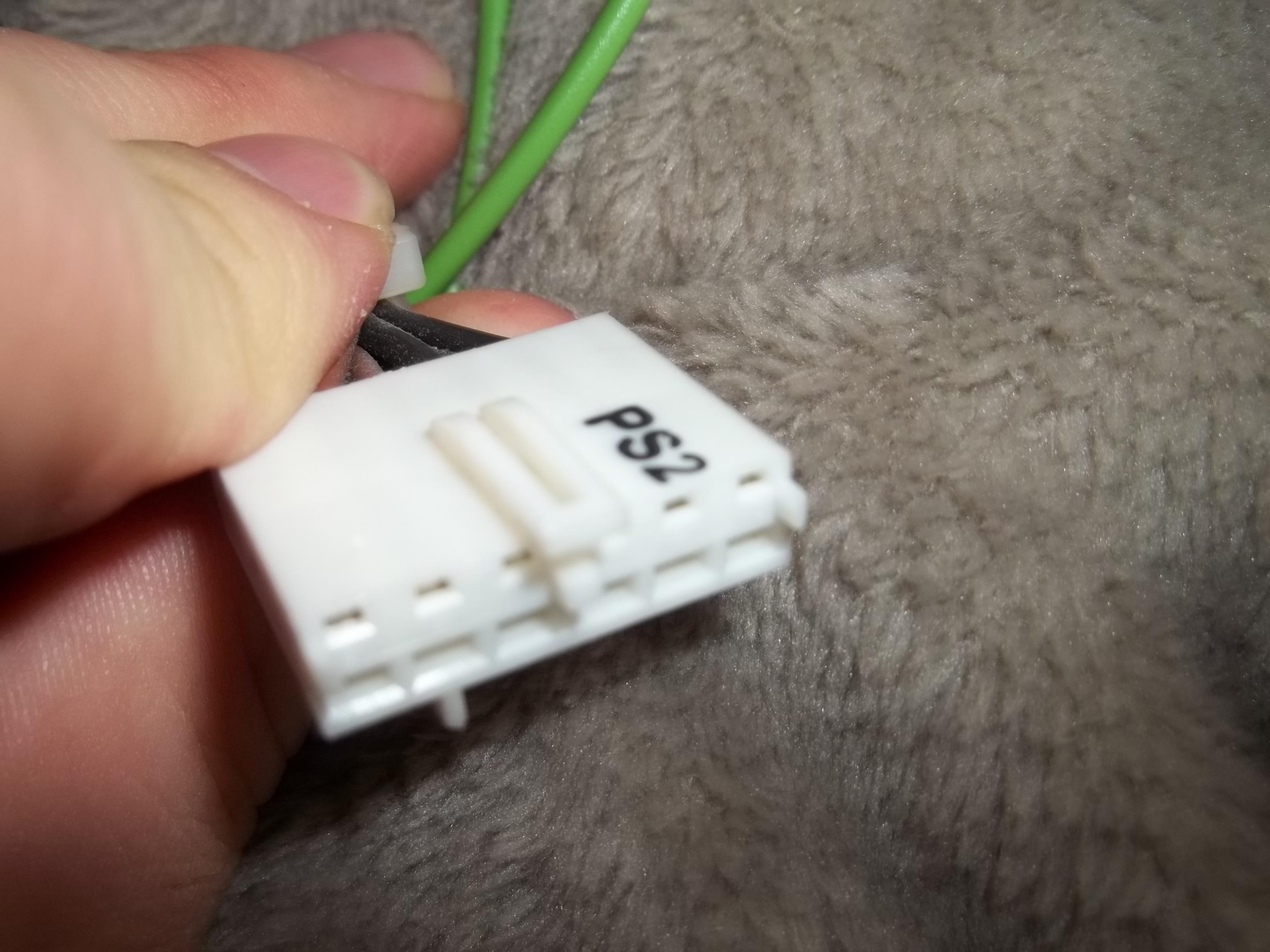

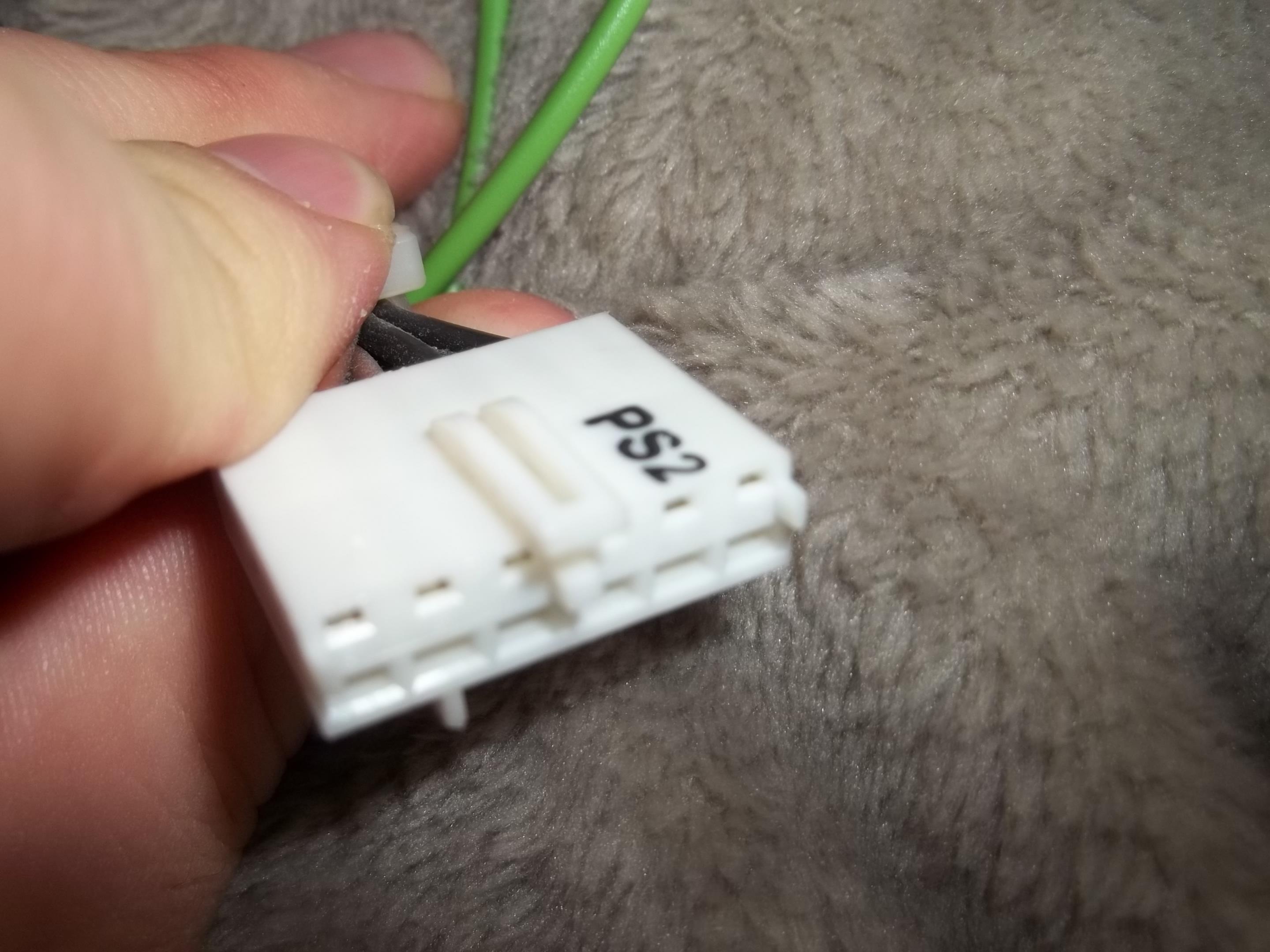

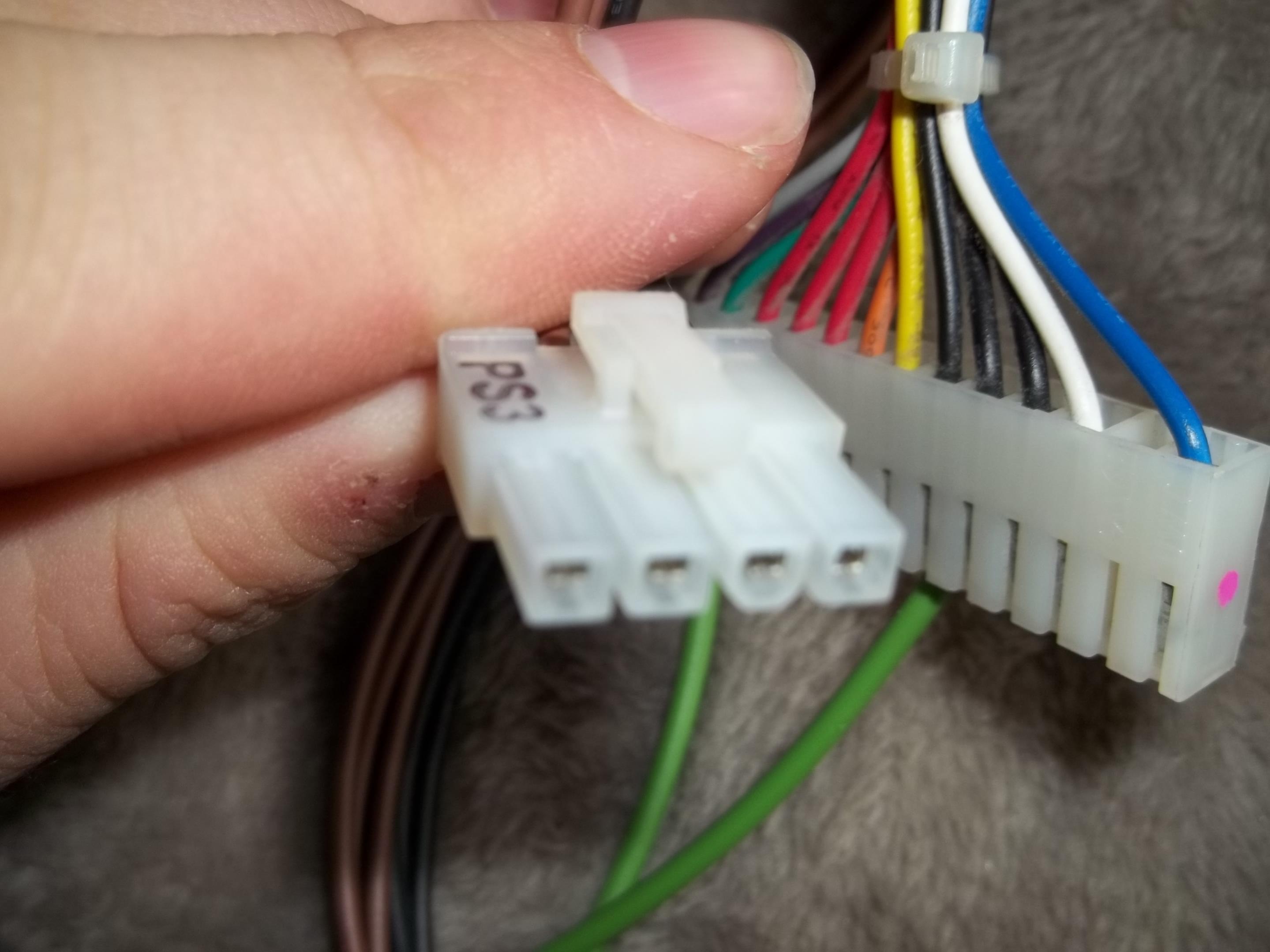

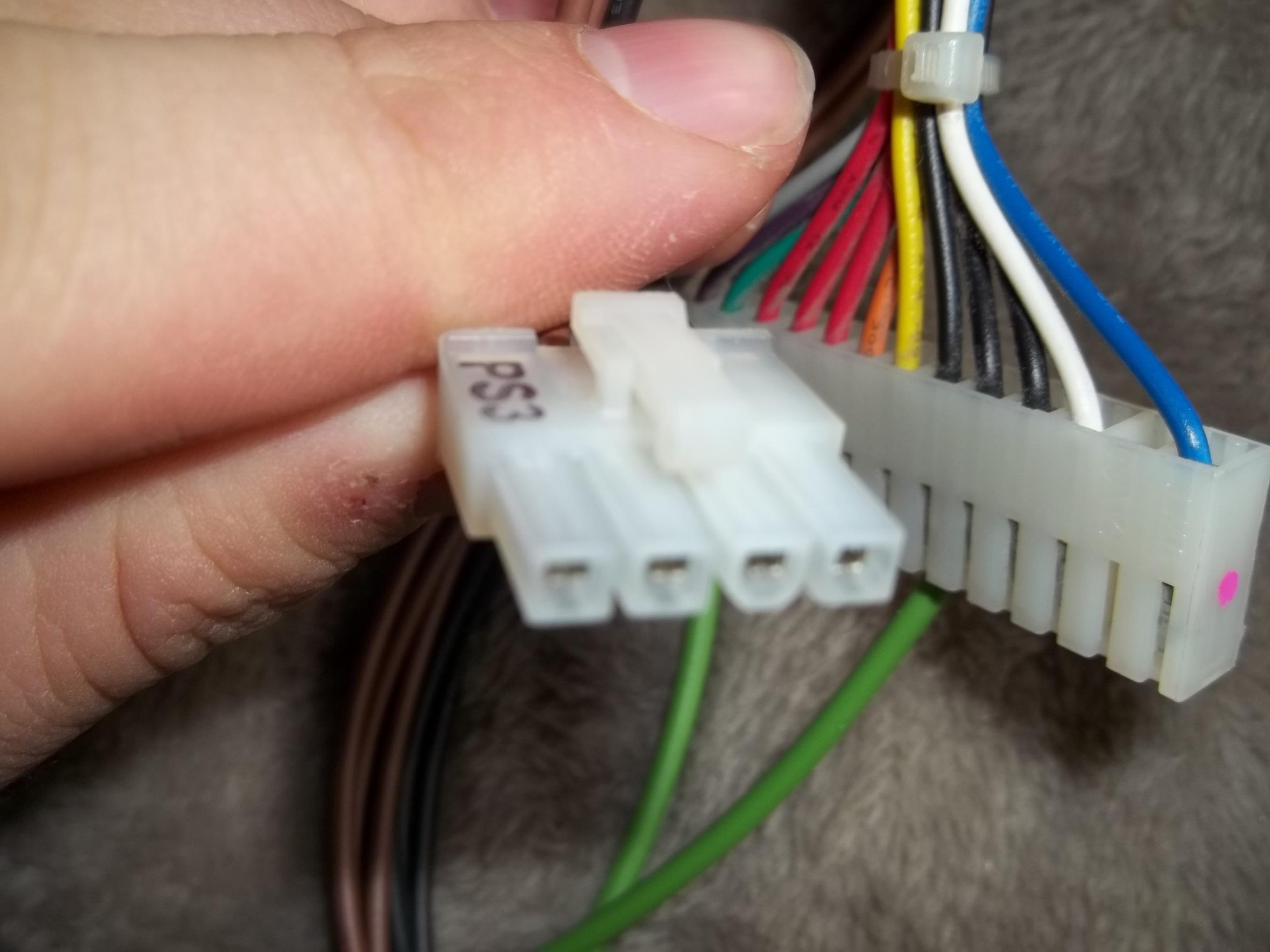

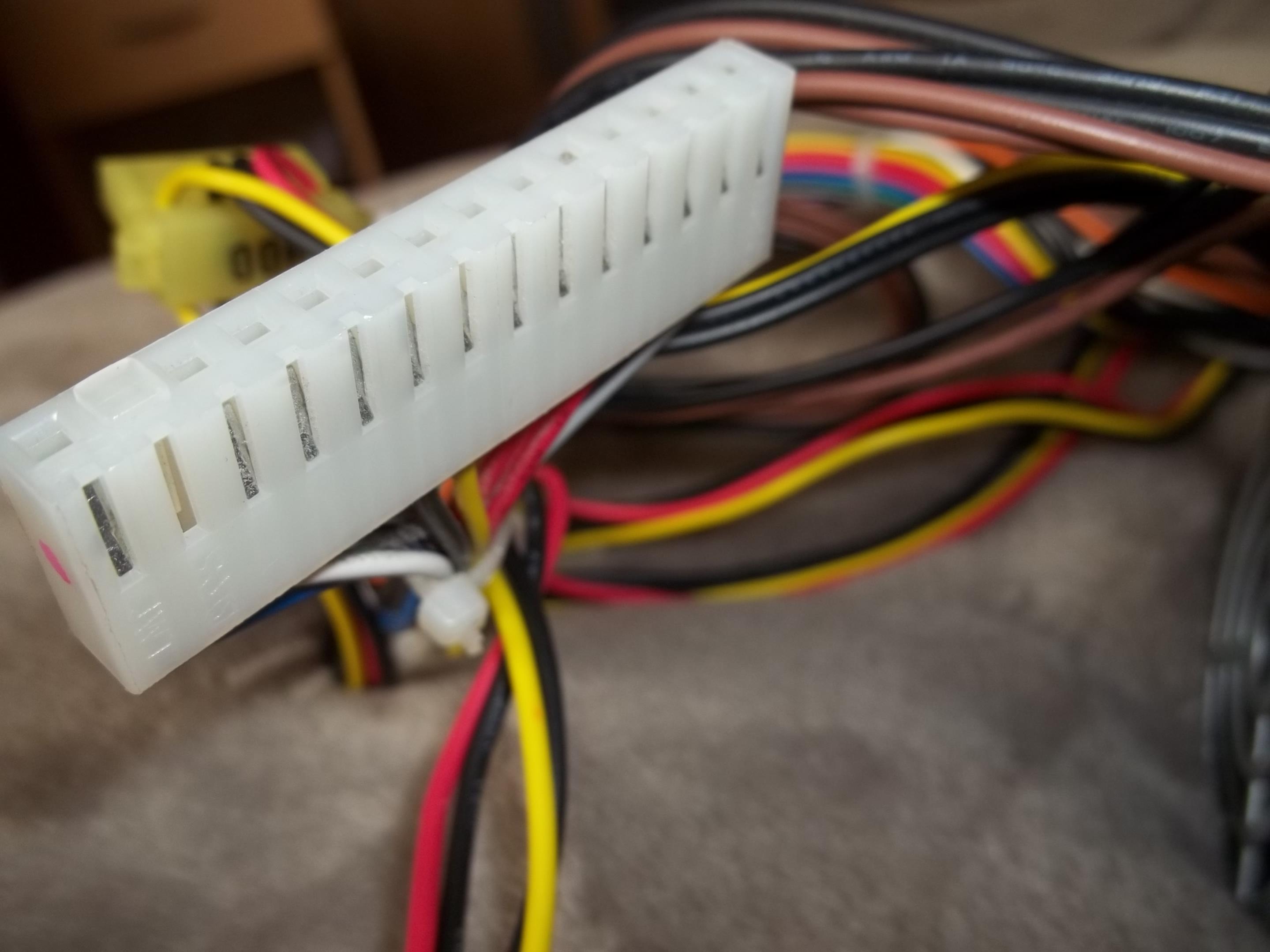

Bilder aller Steckewr im Anhang.

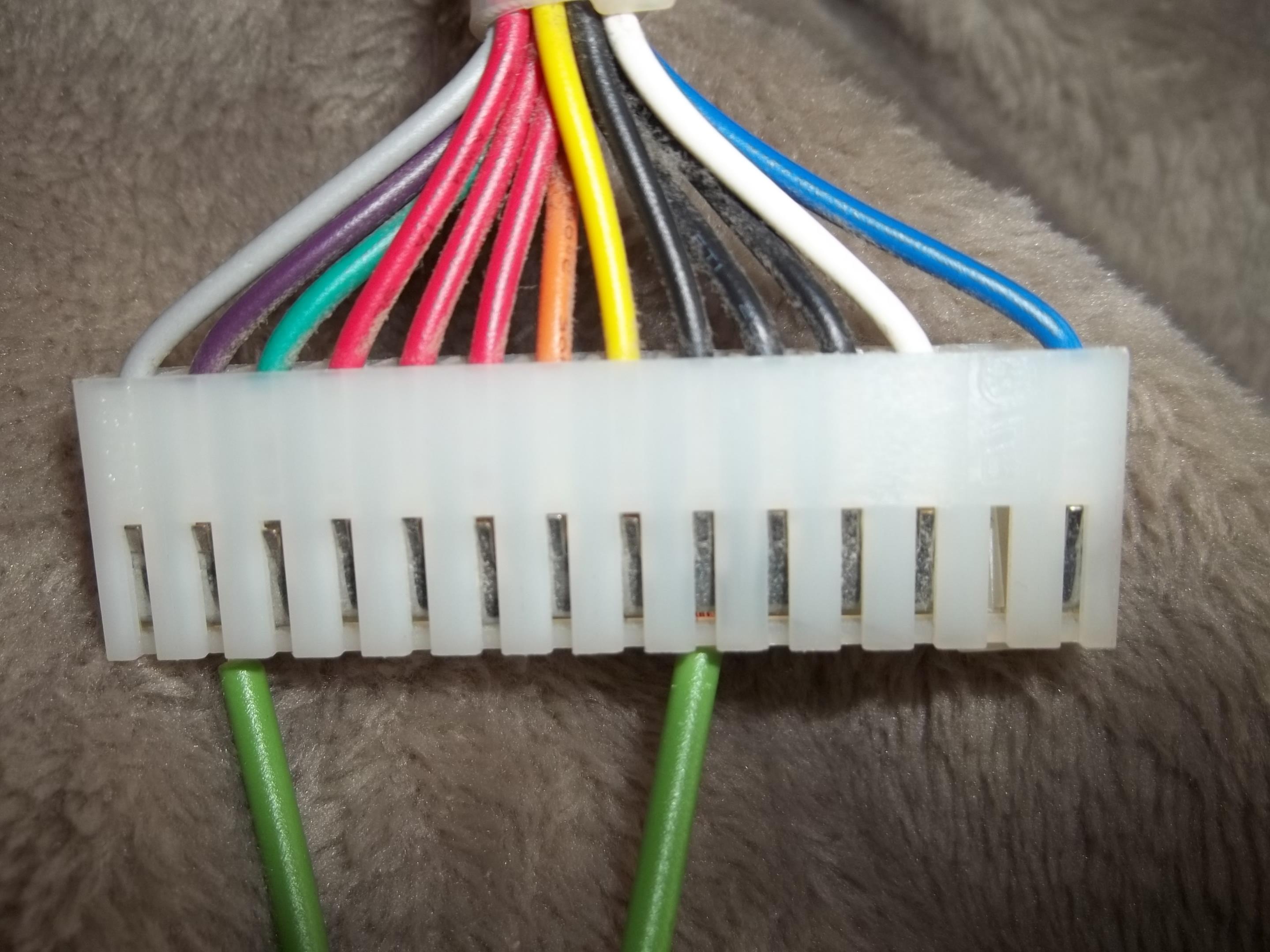

Bei dem großen Stecker die beiden grünen Kabel bitte nicht beachten, weil diese nur zum Testen sind.



[Stefan Payne]

Das müsste nen AT-Netzteil sein. (Vorgänger von ATX)

Nein, AT hat nur 2 positive Spannungen gehabt: +5V und +12V. Und auch eine +5VSB gabs nicht.

Ergo: Das ist schon sowas wie ATX. Sprich: ein völlig nach OEM SPezifikationen gebautes Gerät mit einem eigenen Stecker.

Ohne zu wissen, woher dieses Gerät stammt, ists nutzlos.



[Prollpower]

Das sind aber komische Stecker ...



[Campkom]

'Habt ihr herrausgefunden welche Adern von diesen der Schalter ist?



[Sunbird84]

'Habt ihr herrausgefunden welche Adern von diesen der Schalter ist?

Rote Bete würd ich sagen!



[Prollpower]

Ne, wie denn auch, trotz Deiner kleinen Chemieexkursion hilft uns das nicht weiter......

Ergänzung (6. April 2013)

Rote Bete würd ich sagen!

MÖHRE!!!



[Campkom]

Mist das waren falsche bilder.



[Prollpower]

Was misst Du für eine Spannung grün/schwarz?



[Campkom]

Ich habe die Spannung an der lilanen Ader gemessen. Dies wollte jemand wissen. Das sind 4V.

Die grünen Kabel müsst ihr ignorieren, weil ich diese zum messen der Spannung verwendet habe.

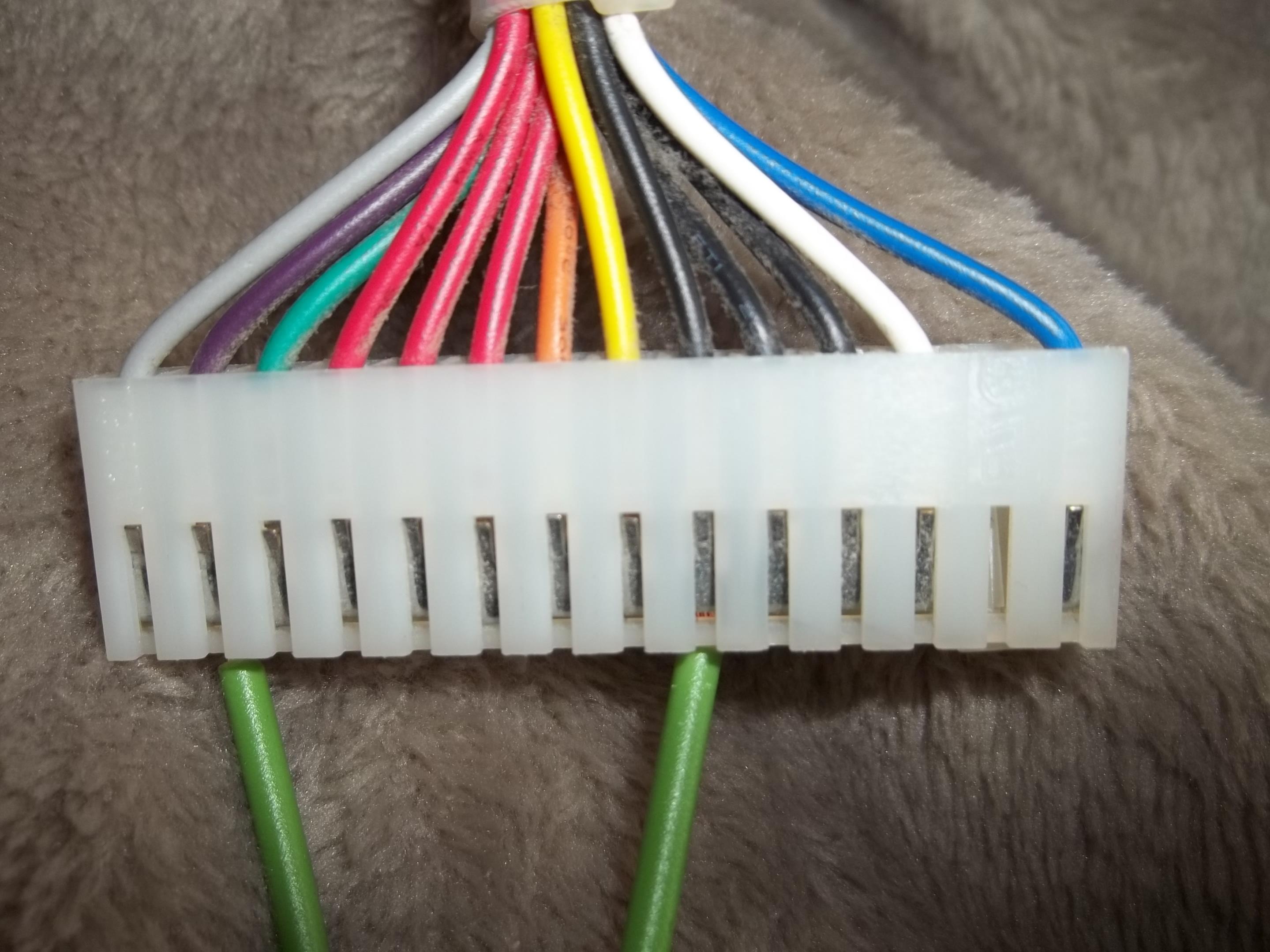

Übrigends bei dem großen Stecker ist der 2. Pin von dem blauen Kabel aus gesehen leer.
