CapFrameX - Capture und Analyse Tool

[Clayman79]

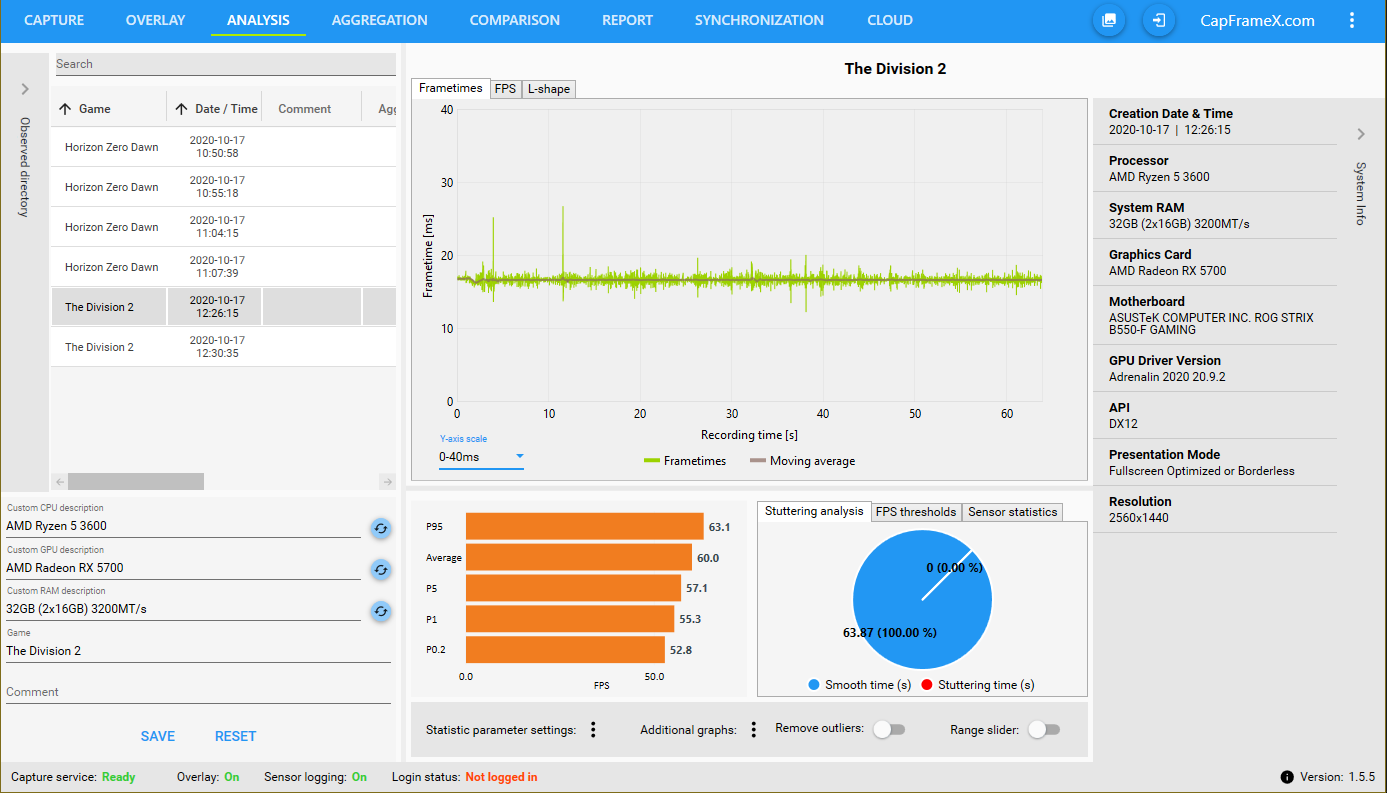

Ich habe mal eine grundsätzliche Frage, habe jetzt auch mal das Tool installiert um den Rucklern auf die Schliche zu kommen. Habe in Division 2 und auch Zero Dawn ein FPS Cap von 60 über RTSS eingestellt. Habe auch eine komplette Flatline was die Frametimes angeht. CapFrameX sagt aber was anderes. Vor allem die ersten beiden Spikes habe ich deutlich gespürt obwohl mir RTSS 16.6ms anzeigt. Müsste er die Ausreißer nicht auch im RTSS anzeigen?



[Taxxor]

@Clayman79 Das ist mir bei Frame Limitern auch schon aufgefallen, keine Ahnung warum der RTSS so reagiert, an uns liegts nicht, da er in verbindung mit dem afterburner das gleiche Verhalten zeigt.
Ohne Limiter verhält sich der Graph aber auch schon sehr glättend

Ergänzung (17. Oktober 2020)

@Clayman79 Zusatz: Stell im Setup vom RTSS mal die Option "Display maximum Framerate" an, das sollte die Anzeige verbessern, da jetzt jede einzelen Frametime ausgewertet wird, anstatt den durchschnittswert über die Refresh Zeit des Overlays zu verwenden.
Dazu kannst du auch das Framerate Averaging Intervall von 1000ms auf 1ms runterstellen dann wirds noch mal genauer, allerdings springen dann auch deine FPS stark hin und her weil immer nur alle 500ms exakt ein Frametime Wert umgerechnet ausgegeben wird.

Das alles scheint aber leider auch nur für uncapped zu funktionieren, mit Limiter gehts wieder auf konstante 16.6...



[Clayman79]

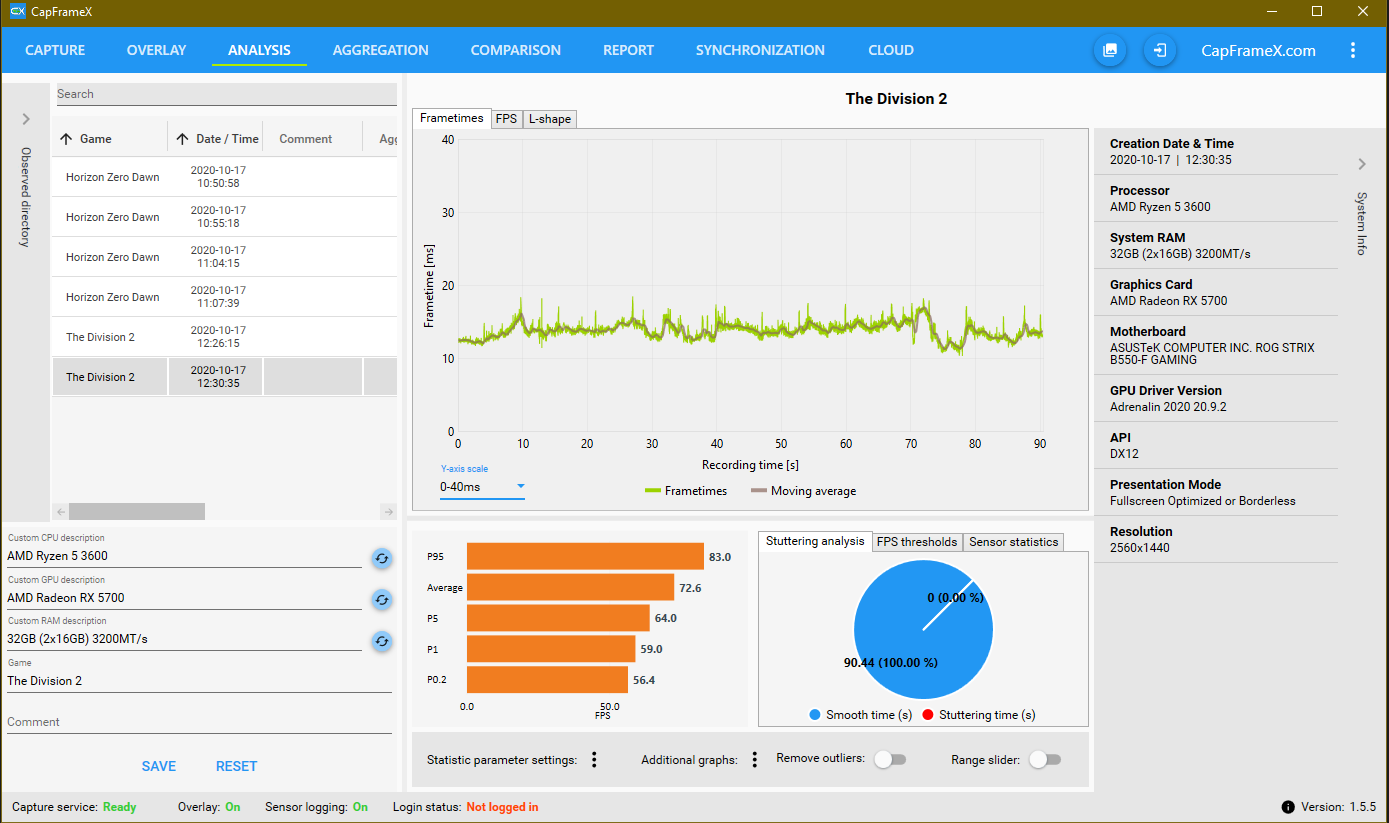

Mal als Vergleich uncapped. Total sauber und smooth.



[Taxxor]

Mal als Vergleich uncapped. Total sauber und smooth.

Naja, die Differenz zwischen average und P1, oder auch P5 zu P1 ist uncapped schon deutlich größer, vom Allgemeinen Frameverlauf würde ich sagen, dass der 60fps capped gleichmäßiger lief, bis auf die zwei kleinen Spikes am Anfang, die mit ca 40fps aber eigentlich auch nicht so auffallen sollten.

55FPS beim P1 ist für capped 60fps eigentlich sehr gut, viele Spiele streuen da mehr.



[Clayman79]

so eine richtige komplette Flatline ist also gar nicht möglich oder?



[Taxxor]

Nein, die gibts nur bei Videowiedergabe^^
Daher muss man auch vorsichtig sein, wenn man hier Benchmarks bewertet, wo dann ein P0.2% von 50fps steht, das bedeutet nicht, dass die FPS auf bis zu 50 runtergehen, lediglich, dass die Streuung bis dahin gegangen ist, auf so einen 50FPS Frame folgt nämlich meist ein 70fps Frame, sodass man gefühlt trotzdem insgesamt smoothe 60fps hat.



[Clayman79]

Super Danke, dann brauch ich mir darüber schon mal keine Gedanken mehr machen. Man sollte vielleicht nicht jedem Spike und/oder kleinen Ausreißer hinterherlaufen.



[Taxxor]

Neue Version: CapFrameX 1.5.6 mit experimentellem Zen3 Sensor Support, Remote Service und weiteren Verbesserungen.

Download: https://www.capframex.com/download

Changelog:

## New features

• Added experimental support for Zen 3 CPU family
• Added "Low FPS" to the stuttering pie chart showing the time that wasn't considered stuttering but still below a customizable FPS threshold
• Added hotkey to toggle through the different overlay configurations
• Added CXRemote compatibility for remotely starting and stopping captures through webservers or scripts.

## Enhancements

• Decimals can now be used for capture time
• More precise capture time
• Better GPU VRAM performance counter handling
• More entries can be displayed on the overlay at once
• Resolution info on Report page and copy data in current language culture

## Bug fixes

• No GPU power sensor (Nvidia graphics cards) when using latest driver
• App crash on capture when entering invalid characters in the capture time box
• Installer with missing DLLs
• Wrong date format(yyyy-dd-mm) for screenshots from any page other than the analysis



[ZeroStrat]

@SV3N hat es hier schon erwähnt, der Zen 3 Support funktioniert wunderbar.

@Volker testet bestimmt schon fleißig und kann spannende Charts mit Taktraten, Package Power und Temps bereitstellen beim Launchreview. ^^



[Volker]

@Volker testet bestimmt schon fleißig und kann spannende Charts mit Taktraten, Package Power und Temps bereitstellen beim Launchreview. ^^

Äh nope^^
Wir warten da mal noch so bissel auf BIOS, viel Entwicklung da gerade ...



[ZeroStrat]

Wir warten da mal noch so bissel auf BIOS, viel Entwicklung da gerade ...

Habt ihr kein MSI Board mit AGESA ComboV2 1.1.0.0?



[Volker]

Habt ihr kein MSI Board mit AGESA ComboV2 1.1.0.0?

Doch, aber selbst da gab es gestern ein Update mit PatchB usw.
Und da ist anscheinend überall noch nicht Schluss.



[thuNDa]

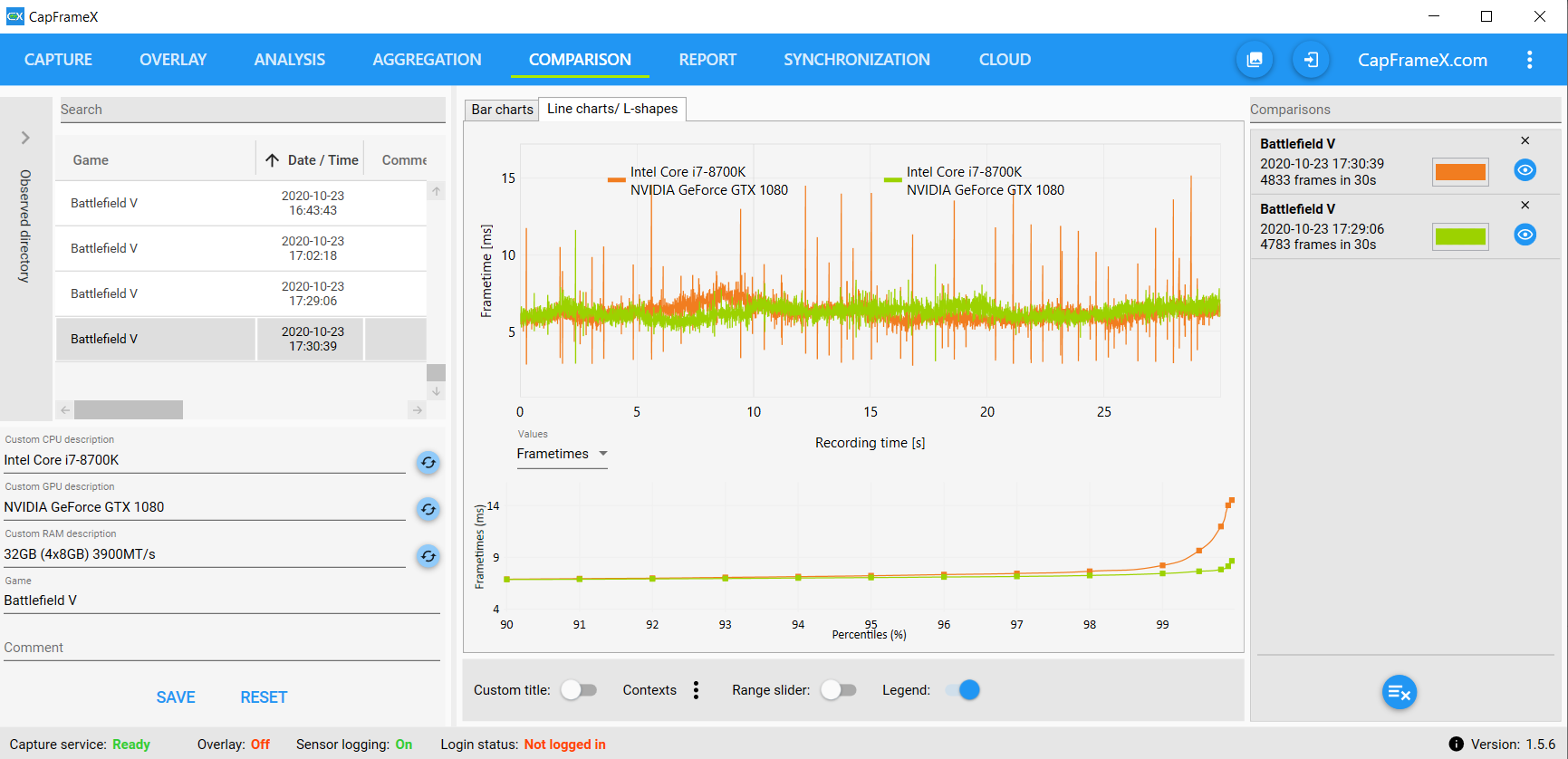

Hab hier nicht alles gelesen - was ist mit der Auswirkung vom sensor logging auf die frame times?

(orange ist mit sensor logging, grün ist ohne)



[ZeroStrat]

Hab hier nicht alles gelesen - was ist mit der Auswirkung vom sensor logging auf die frame times?

Teste mal bitte noch ein anderes Game. Battlefield V hat ein sehr seltsames Speicherverhalten.

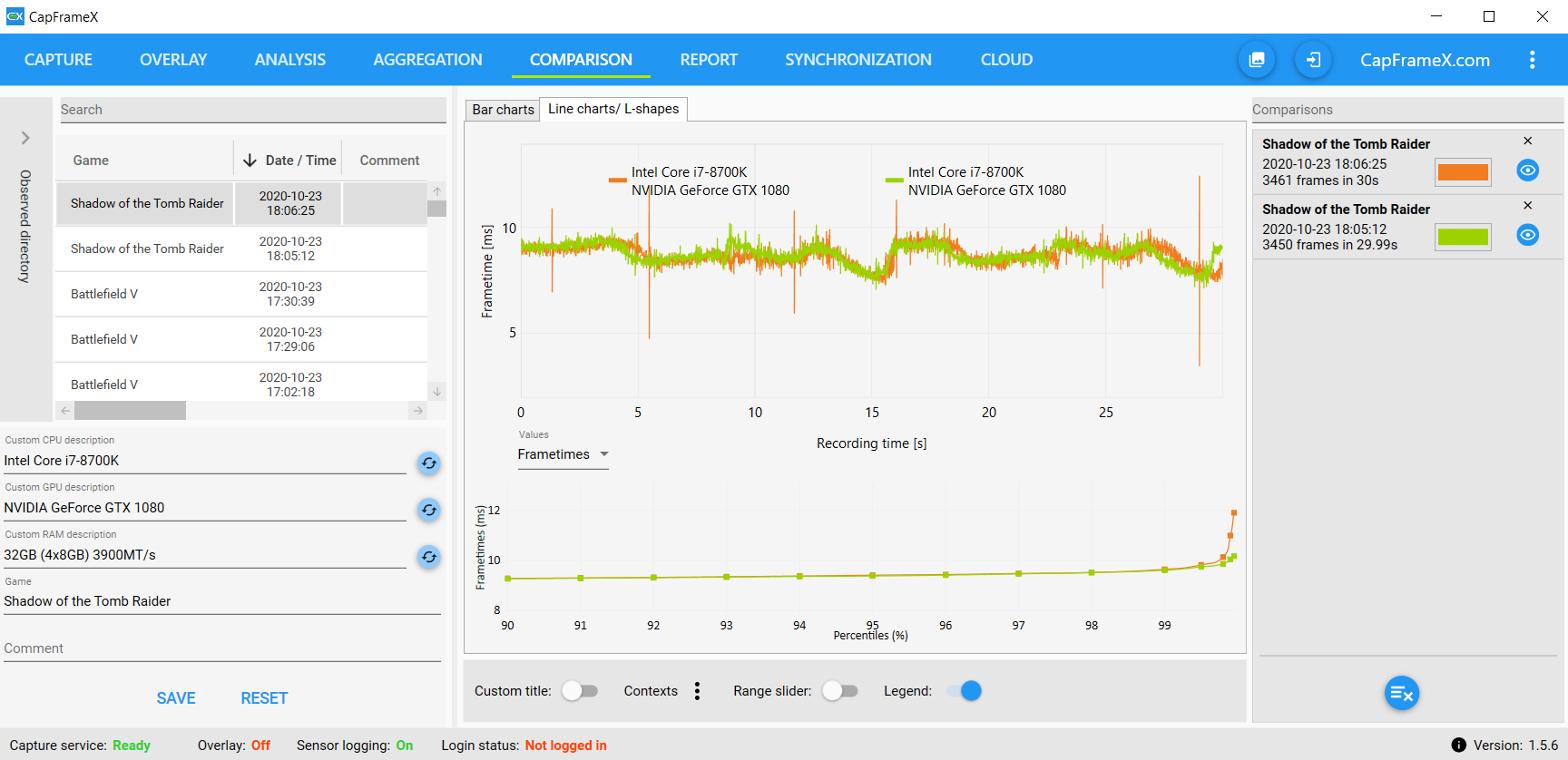

[thuNDa]



[Taxxor]

@thuNDa Versuch bitte mal die 1.5.3 portable zum Gegentesten, mit der 1.5.4 kam ja der VRAM Verbrauch zum Logging dazu, wo die Methode, wie das gemacht wird evtl einen Einfluss haben könnte.

https://github.com/CXWorld/CapFrameX/releases/download/v1.5.3/CapFrameX_v1.5.3_Portable.zip

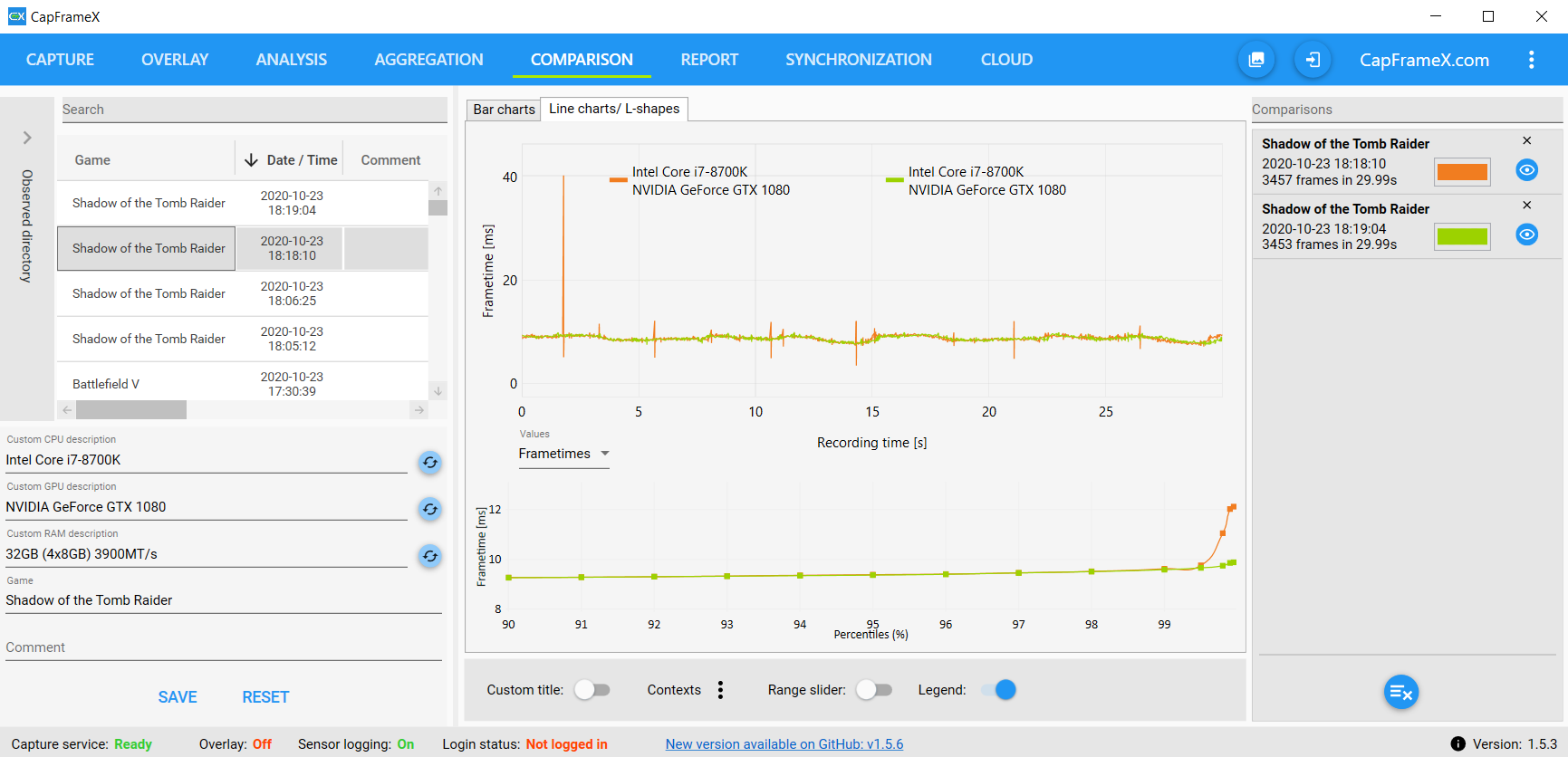

[thuNDa]

Ich schätze es ist das Auslesen von "GPU-Power".
Das hatte ich hier schonmal demonstiert was das für auswirkungen hat, wenn man das vom Afterburner monitored.



[Taxxor]

Danke für den Tipp, wir werden mal schauen, ob wir da was finden und optimieren können^^



[ZeroStrat]

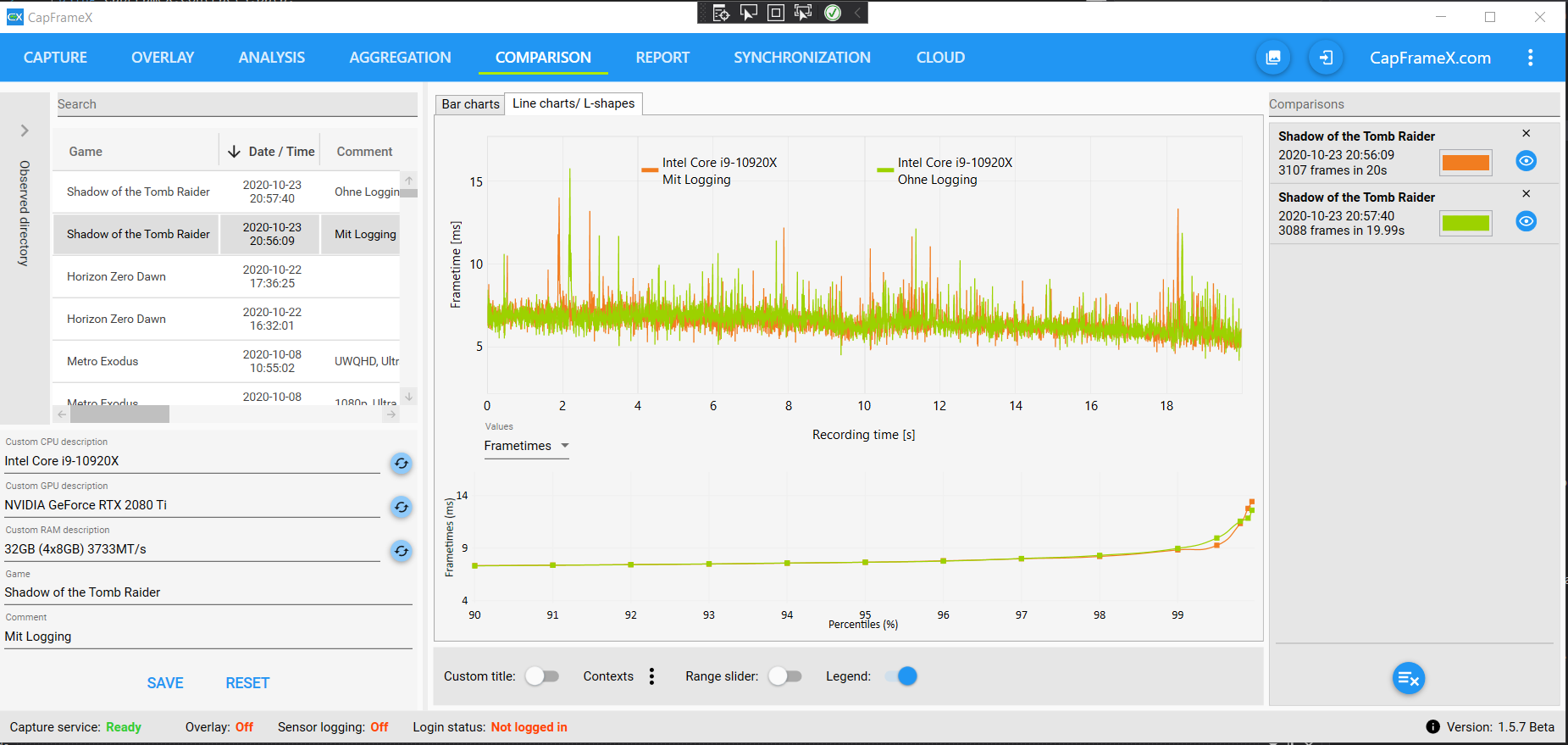

@thuNDa Auf meinem System keine Auffälligkeiten.

Teste mal die folgende Version. Ich habe testweise den Sensor für die GPU Power (Nvidia Karten) deaktiviert.

https://nexus.cluster.the.mind-blow...711ab8774b568216655d9d87f26505c_installer.zip



[thuNDa]

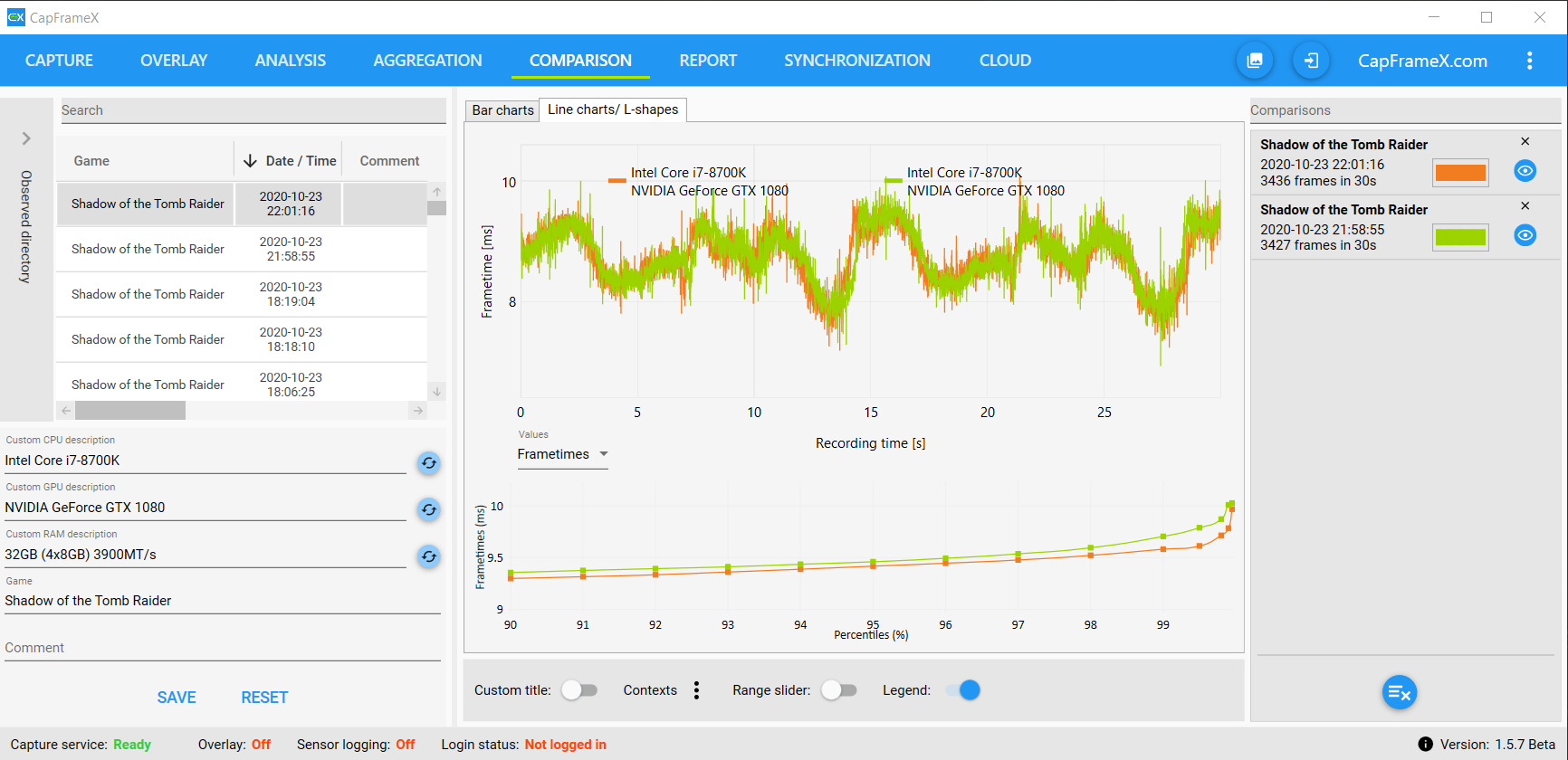

grün=mit logging, orange=ohne
