Crucial MX500CT500 wird es warm im Fujitsu Q920

[MORPEUS]

Ja, kann man alles machen, aber das Hauptproblem ist doch nicht SSD selbst, sondern die hohe Gehäuseinnentemperatur. Kriegt man die runter, geht auch die der SSD und aller anderen Komponenten runter.

Hab mir den Q920 mal anhand von Bildern im Internet angesehen. Schickes Teil, aber die Belüftung wurde total vernachlässigt. Was man auf die Schnelle und ohne Garantieverlust versuchen könnte:

• Gerät auf den Boden und in die Nähe von einer Außenwand bzw. unter ein Fenster stellen, da es dort tendenziell einige Grad kühler ist als auf dem Schreibtisch.
• Die Wartungsklappe komplett entfernen, sodass HDD und RAM-Steckplätze frei liegen bzw. frei atmen können.
• Gerät aufstellen und einen 120/140er Lüfter vor die offene Wartungsklappe stellen, der kühle Luft auf die Komponenten und in das Gehäuse fächert.
• [Das DVD-Laufwerk schreit förmlich danach rausgeworfen zu werden, ein Loch in das darunterliegende Blech zu schneiden und einen 120er (Slim-)Lüfter einzubauen. ]



[blauescabrio]

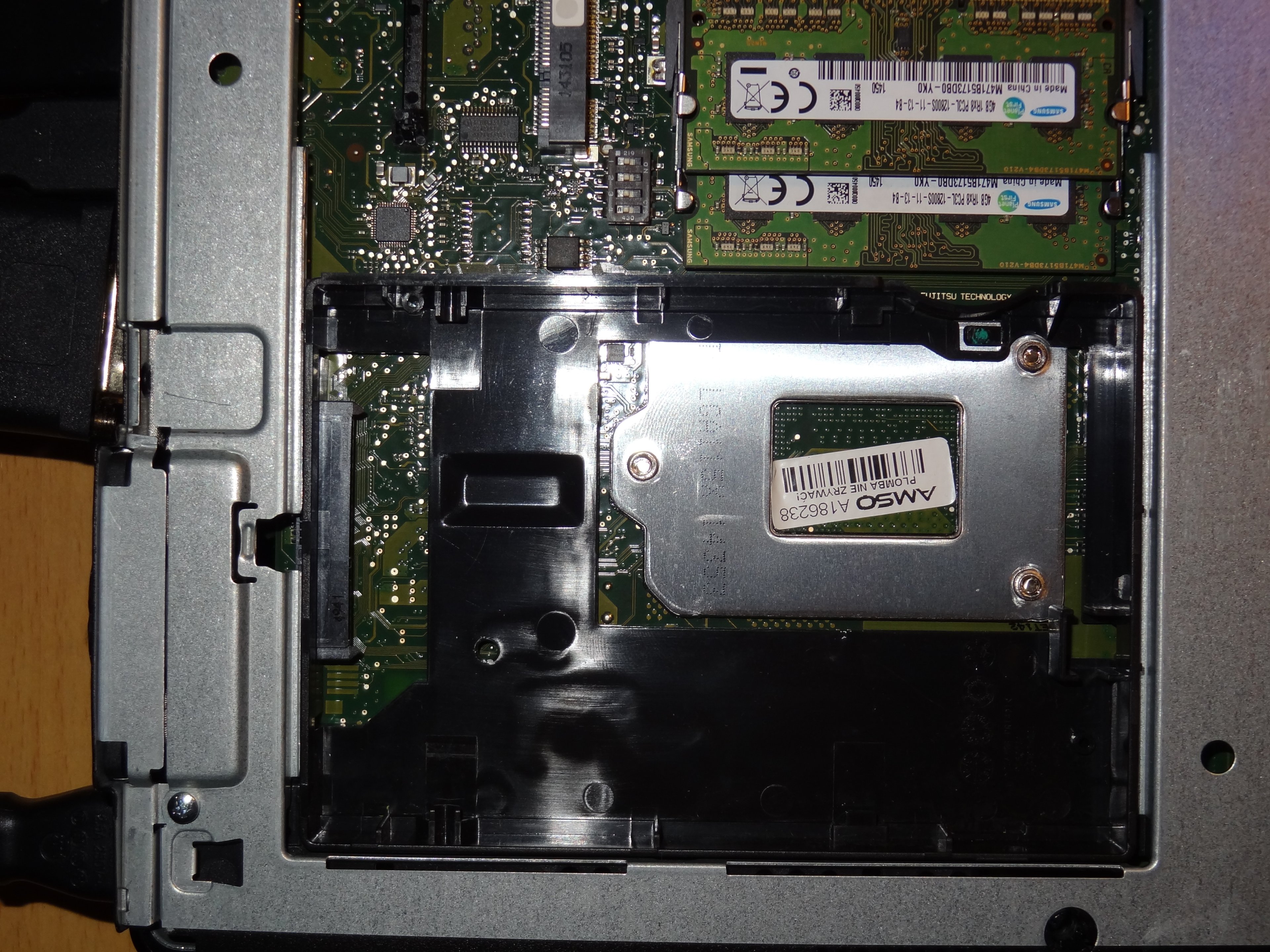

Nein, ist das bescheuert! Genau unter der Festplatte bzw. SSD ist ein Teil des Kühlkörpersystems angebracht, das die SSD von unten her aufwärmt.



[MORPEUS]

Was, ich bin bescheuert?



[blauescabrio]

Dass die SSD die Abwärme des Systemkühlers aufnimmt, ist bescheuert.



[MORPEUS]

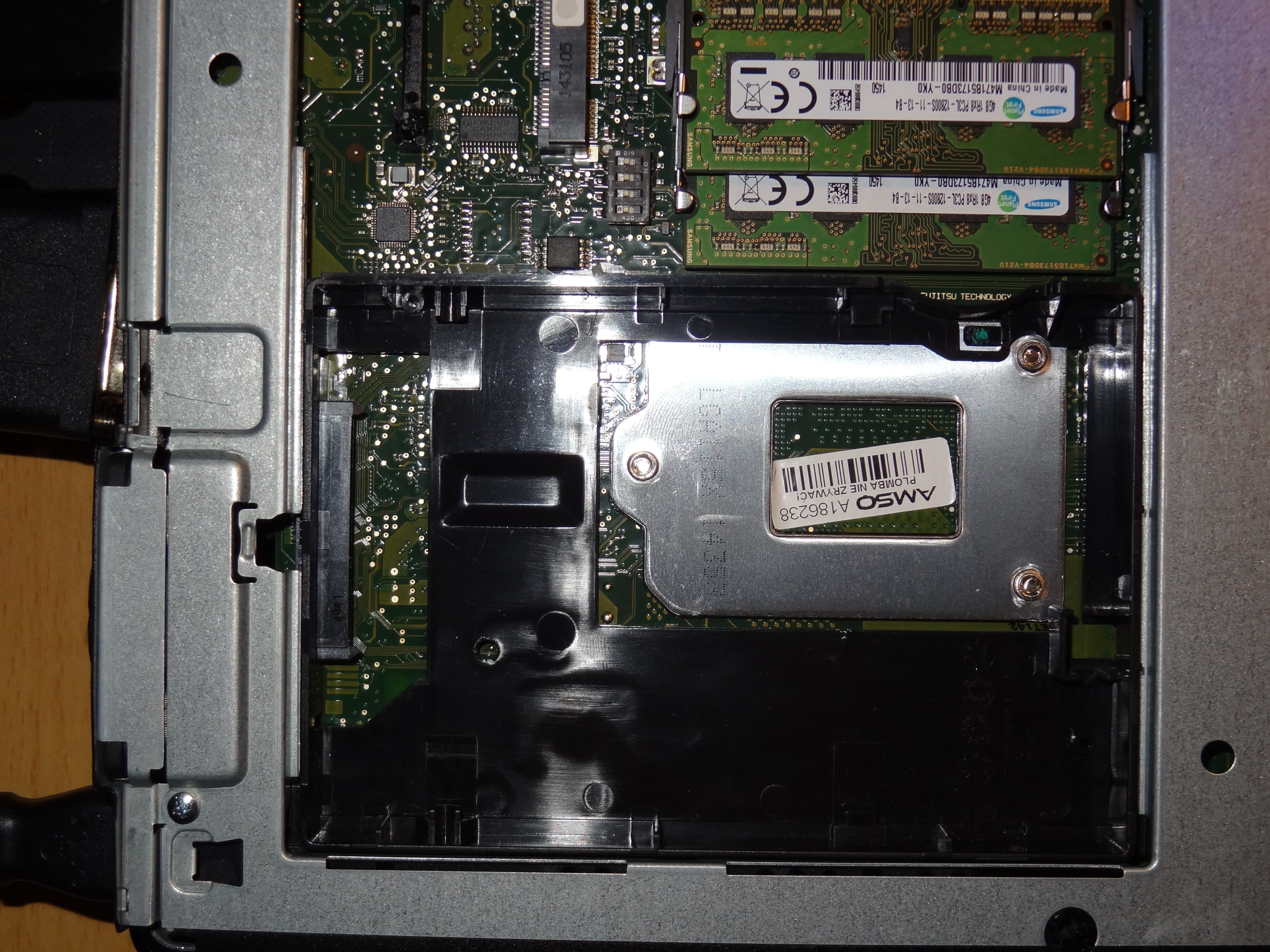

Sieht für mich aber nicht danach aus. Das schwarze sieht nach einem Halterahmen aus Plastik aus und das silberne Rechteck müsste die Backplate sein, an der der CPU-Kühler (von der anderen Seite) verschraubt ist. Weder die noch der Plastikrahmen sind Teil des (aktiven) Kühlsystems.

Bescheuert ist die Positionierung nicht. Wenn man so viele Komponenten auf so kleinem Raum packt, muss man mehrere Tode sterben. Ohne Kompromisse geht es nicht. Wer sich trotzdem beschwert hat den falschen PC gekauft und sollte sich einen Big-Tower holen.

Wenn Du die SSD-Platine aus Ihrem Gehäuse löst und links direkt in den SATA-Anschluss steckst, kann der (nicht mehr vorhandene) hintere SSD-Gehäuseteil keine wärme unter dem CPU-Sockel aufnehmen.



[blauescabrio]

Das schwarze sieht nach einem Halterahmen aus Plastik aus und das silberne Rechteck müsste die Backplate sein, an der der CPU-Kühler (von der anderen Seite) verschraubt ist.

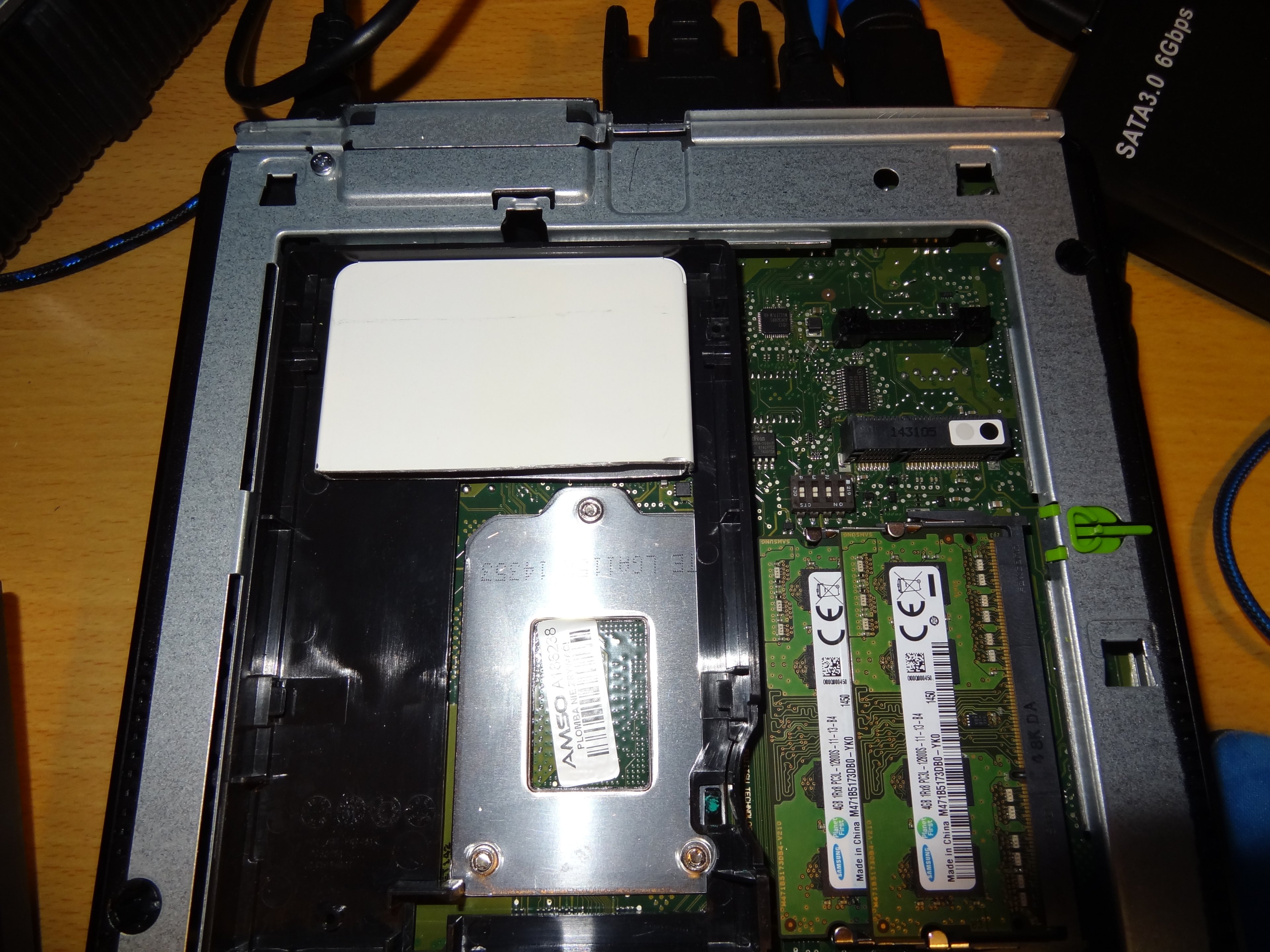

Rrrrichtig! Das silberne Rechteck ist die Rückseite des Kühlkörpers, sie wird sauwarm und heizt die SSD auf. Von mir aus heizen sich SSD und Backplate auch gegenseitig auf - es ist mir wurscht. Ich habe da mal auf rustikale Art und Weise Abhilfe geschaffen und der SSD zu Anzugserleichterung verholfen.

Im Ergebnis 5 Grad weniger: Desktopbetrieb bei 55 Grad, Benchmark bei 60 Grad. Wenn die Wärmeleitpads da sind, geht die Bastelei weiter. Denn im Augenblick ist nur der Controller mit einem ganz winzigen 1 x 1 cm Pad auf dem Gehäuse wärmegeerdet. Der Speicher selber hat gar kein Wärmeleitpad. Da besteht noch Optimierungsbedarf.



[MORPEUS]

"Anzugserleichterung"??? Was hast Du jetzt genau gemacht?

Ich glaube ein langsam drehender Lüfter vor dem Gehäuse bringt deutlich mehr als alles andere. Das dürfte locker 10-15°C bringen.



[TomH22]

Denn im Augenblick ist nur der Controller mit einem ganz winzigen 1 x 1 cm Pad auf dem Gehäuse wärmegeerdet. Der Speicher selber hat gar kein Wärmeleitpad. Da besteht noch Optimierungsbedarf.

Der Speicher braucht auch keines, weder RAM noch Flash. Die MX500 Serie wurd seit 2017 gebaut, ist vermutlich die am längsten gebaute SSD im Markt. Im Laufe der Jahre hat Crucial immer mal wieder das Innenleben angepasst.
Die wird millionenfach in Notebooks, NUCs, was auch immer eingesetzt. Du kannst davon ausgehen, das der Hersteller weiß was er tut. Die meisten Leute unterschätzen was Elektronik an Temperaturen aushält. Lass das einfach wie es ist…



[eYc]

Wenn nicht gerade dauernd Höchstleisgung gefordert wird, könnte es auch was bringen, im BIOS oder Betriebssystem das Powermanagement anzupassen. Oder die Lüftersteuerung (dann wird's natürlich lauter), wenn's kein fanless design ist.

Er wird auch mit SSD verkauft, das ganze sollte also kein Problem sein.
Wenn dir doch unwohl ist, vielleicht einen dieser Notebook-Kühler oder ähnliches darunter setzen.



[blauescabrio]

"Anzugserleichterung"??? Was hast Du jetzt genau gemacht?

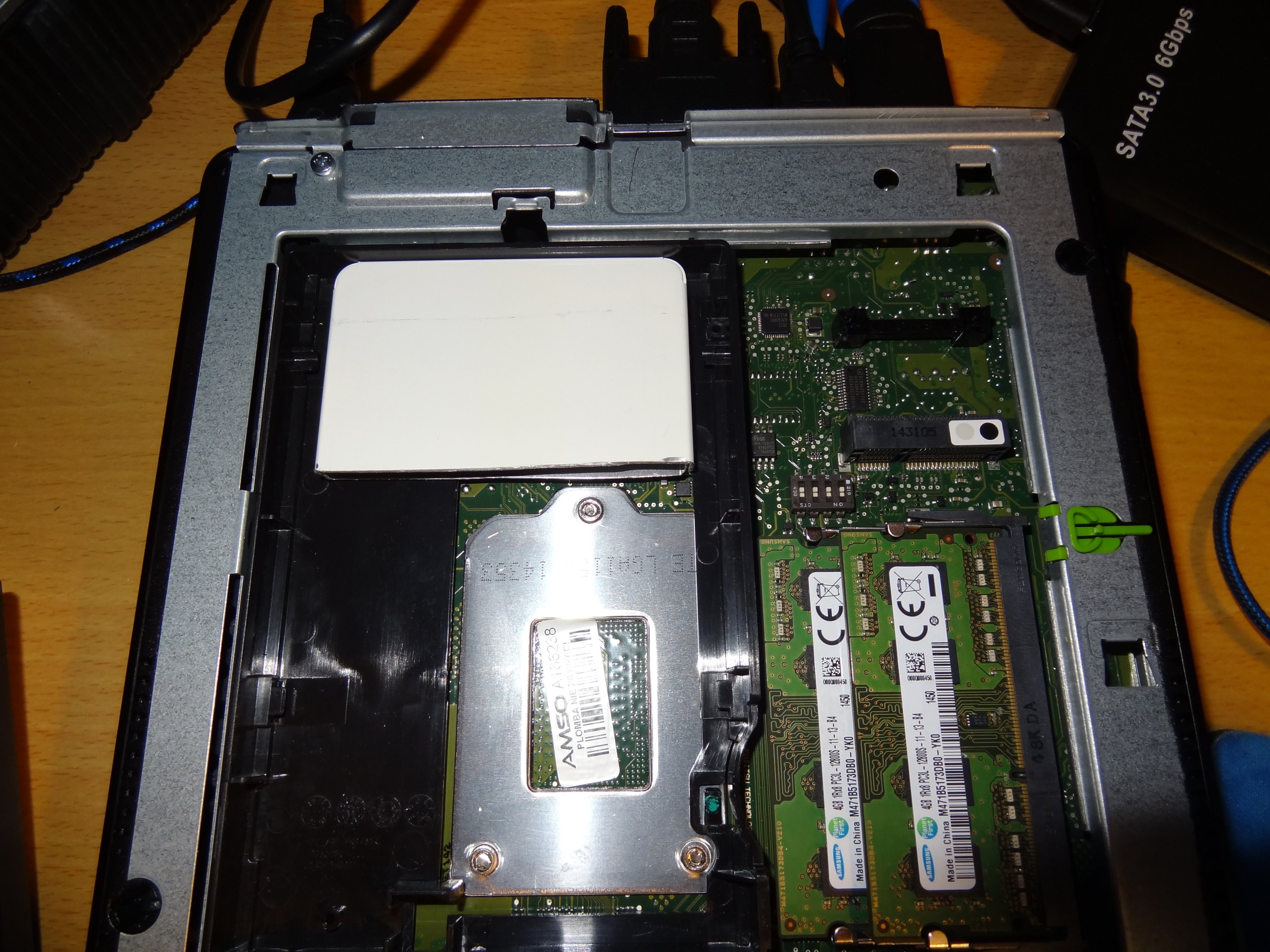

Sieht man doch: Den Teil vom SSD-Gehäuse mit dem Dremel entfernt, indem eh nur warme Luft war und welcher die Backplate abdeckte. Nun wärmen sich SSD und Backplate nicht mehr gegenseitig.

Er wird auch mit SSD verkauft, das ganze sollte also kein Problem sein.
Wenn dir doch unwohl ist, vielleicht einen dieser Notebook-Kühler oder ähnliches darunter setzen.

Wenn er ab Werk mit SSD verkauft wurde, wurde er mit einer mSATA SSD verkauft, die an einer ganz anderen Stelle sitzt.



[eYc]

Wenn er ab Werk mit SSD verkauft wurde, wurde er mit einer mSATA SSD verkauft, die an einer ganz anderen Stelle sitzt.

Denke nicht, im "Datenblatt FUJITSU Desktop ESPRIMO Q920", Seite 2/8, stehen nur 2,5 Zoll-SSDs:

Festplattenlaufwerke (intern) HDD SATA II, 5.400 U/min, 500 GB, 2,5 Zoll*
SSD SATA III Premium, 512 GB, 2,5 Zoll
SSD SATA III Premium, 256 GB, 2,5 Zoll
SSD SATA III Premium, 128 GB, 2,5 Zoll
SSD SATA III, 256 GB, 2,5 Zoll
SSD SATA III, 128 GB, 2,5 Zoll
SSD SATA III, 256 GB, 2,5 Zoll, SED
SSD SATA III, 128 GB, 2,5 Zoll, SED
SSHD SATA III, 5.400 U/min, 500 GB, 2,5 Zoll
HDD SATA III, 7.200 U/min, 500 GB, 2,5 Zoll
HDD SATA III, 7.200 U/min, 320 GB, 2,5 Zoll
HDD SATA II, 5.400 U/min, 1.000 GB, 2,5 Zoll*
HDD SATA II, 5.400 U/min, 320 GB, 2,5 Zol



[MORPEUS]

Sieht man doch: Den Teil vom SSD-Gehäuse mit dem Dremel entfernt...
