Frage zu Board Board ASUS ROG Crosshair VIII Impact AM4

[Lansky]

Hallo Forum,
ich bin an der groben Planung für ein neues Mini-DTX - System, dazu hätte ich 2 Fragen.

1.
Wenn auf dem Board ASUS ROG Crosshair VIII Impact AM4
eine CPU AMD 7 5700G installiert ist (also keine GPU im PCIe 4.0 x16),
erfolgt dann die Ausgabe an den Monitor über USB-C des Mainboards
mit nachfolgendem Adapter auf HDMI / DP ?

2.
Im Manual des Boards steht bezgl. M.2 - Installation lediglich:
"Der unterstützte M.2-Typ variiert je nach Motherboard."
Was kann da eingebaut werden?

Danke 😎



[motorazrv3]

Was kann da eingebaut werden?

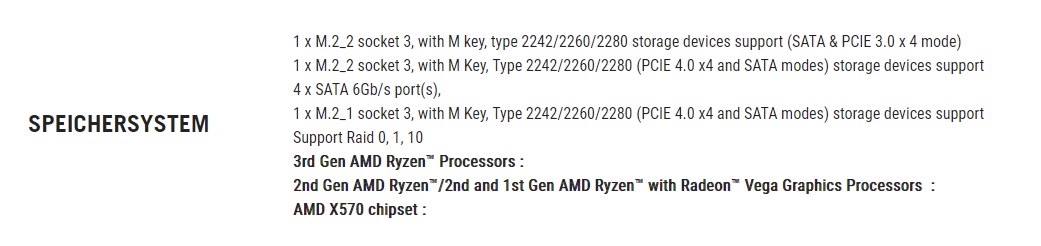

Steht auf deren Seite, ist eigentlich immer SATA oder PCIe was dort dann passt.



[OldLight]

Was möchtest du mit dem System denn überhaupt machen?

Wenn wirklich nur ein R7 5700G und keine extra GPU verbaut werden soll, würde ich mir die MB-Wahl gut überlegen.
Das Asus ROG hat aktiv gekühlte Spannungswandler.
Die mini Lüfter werden dank entsprechender Drehzahl teilw. deutlich hörbar.
Für einen 5700G absolut unnötig.



[Lansky]

Es geht bei dem Ganzen um einen kleinen PC. Nutzung ohne Gaming, nur www, Office, höchstens selten CAD.
Diese vorhandene HW muss da rein:
AM4 CPU 7 5700G
2x 16 G DDR4
1x M.2 NVME PCIe 4x4

keine dez. GPU, Upgrade AM5 zu teuer.

Wenn ihr mir ein besser geeignetes Board empfehlen könnt - nur her damit

edit:
2x 3,5" HDD sollen auch rein



[motorazrv3]

neues Mini-DTX - System

Also ist Mini-DTX die maximale Größe für das uns unbekannte Gehäuse?



[Lansky]

Gehäuse noch nicht gewählt, sollte Mini-DTX oder Mini-ITX sein. Bauhöhe max 30cm



[K3ks]

Diese vorhandene HW muss da rein:
AM4 CPU 7 5700G
2x 16 G DDR4
1x M.2 NVME PCIe 4x4

Falls auch µATX geht, für 90€: https://geizhals.de/msi-b550m-pro-vdh-7c95-001r-a2309014.html E: µATX hat sich dann erledigt.
Mini-ITX: https://geizhals.de/asrock-a520m-itx-ac-90-mxbdg0-a0uayz-a2353217.html?hloc=at&hloc=de



[motorazrv3]

erfolgt dann die Ausgabe an den Monitor über USB-C des Mainboards
mit nachfolgendem Adapter auf HDMI / DP ?

Das von dir genannte MB hat, wenn ich das richtig lese, nur normales USB-C. Wenn du die Bildausgabe über USB-C realisieren möchtest, dann meine ich sollte der USB-C Port Thunderbolt fähig sein, damit das funktioniert.

einen kleinen PC. Nutzung ohne Gaming,

Dafür ist das ASUS Mainboard meiner Meinung nach völlig überdimensioniert.



[Lansky]

Wenn du die Bildausgabe über USB-C realisieren möchtest, dann meine ich sollte der USB-C Port Thunderbolt fähig sein

die 7 5700G wird in der cpu-komp-liste aufgeführt. daher meine 1. frage wie das signal dann raus kommt



[motorazrv3]

Mini-DTX oder Mini-ITX sein

DTX listet Geizhals nur das von dir schon ausgesuchte ASUS Mainboard und bei ITX ist die Auswahl auch nicht mehr so groß bei AM4. --> https://geizhals.de/?cat=mainboards&xf=2833_AMD AM4~2834_Mini-ITX&pagesize=100&sort=p&promode=false

Ergänzung (28. Juni 2026)

wie das signal dann raus kommt

Wie heutzutage üblich und Standard im PC-Bereich wäre das dann DiplayPort (DP) oder HDMI.

Ergänzung (28. Juni 2026)

Und wie ich sehe, hat das ASUS MB keinen passenden Bildschirmausgabeport hinten ausgeführt, auch nicht intern.

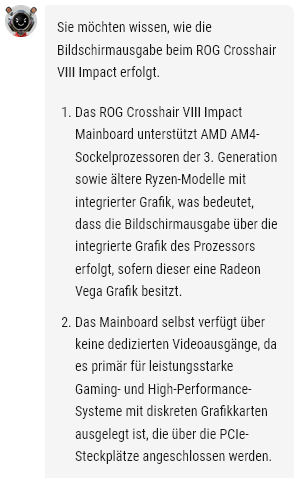

Habe mal den KI-Assitenten von ASUS befragt, Antwort ist folgende:



Daher fällt dieses MB also raus für einen möglichen Build.

Ergänzung (28. Juni 2026)

Bauhöhe max 30cm

Würde bei der Höhe nicht auch mATX funktionieren. Geizhals hat da einige Gehäuse bis zu der Höhe.

https://geizhals.de/?cat=gehatx&xf=348_30%7E9691_A%B5TX



[Lansky]

Danke - ich guck mir das an...



[Merlin352]

Der USB-C Anschluss an dem ASUS ROG Crosshair VIII Impact hat KEIN DP Alt Mode... Und da es keinen DP und keinen HDMI-Anschluss gibt, heisst das schlicht und einfach dass du bei dem MB immer eine Grafikkarte brauchst.



[Lansky]

Danke



[HerrRossi]

Warum kein Deskmini: https://geizhals.de/asrock-deskmini-x300-a2345964.html?hloc=de ?
Der braucht aber SO-DIMM RAM, da müsstest du dein Kit verlaufen und ein SO-DIMM Kit kaufen.



[Lansky]

@HerrRossi Nicht schlecht - leider hat er nur PCIe Gen3 x4, da muss ich mal ne Nacht drüber schlafen..

Danke 👍



[HerrRossi]

2x 3,5" HDD sollen auch rein

Bauhöhe max 30cm

Gibt es noch andere Restriktionen oder warum muss es ITX sein?

Geizhals listet auch größere Gehäuse: https://geizhals.de/?cat=gehatx&hloc=de&v=k&sort=n&bl1_id=30&xf=19608_2~348_30~533_1

In den Deskmini passen keine 3,5" HDD!



[mibbio]

leider hat er nur PCIe Gen3 x4, da muss ich mal ne Nacht drüber schlafen..

Mehr ist in einem DeskMini auch nicht wirklich nötig, da er eh keine PCIe-Slots hat. Die PCIe-Anbindung ist da nur für die SSD relevant, die direkt an der CPU hängt.

Bei deinem eingangs angedachten ASUS-Board oder auch jedem anderen AM4-Board hättest du letzlich auch kein PCIe Gen4, sondern ebenfall nur Gen3 - nur halt mehr Lanes. Denn der 5700G bietet selbst maximal Gen 3.
